CAD实用技巧总结——源泉设计（2）

内容简介

这是一篇边学边做的笔记，所以会啰嗦一些。本篇介绍使用源泉设计插件，在CAD作图中可能会用上的一些实用技巧。主要关于快速修改标注大小、快速云线、快速标注尺寸、图块改名及改基点的功能实现。

快速修改标注大小

问题： 如果把一个标注复制到另一个文件中，会出现标注的字体很大或者很小的情况。
实现：源泉设计插件SD命令。

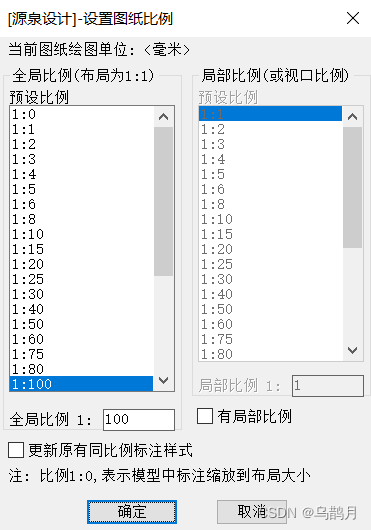

• SD命令会弹出一个设置图纸比例的弹窗，设置的是所谓的全局比例。
• 根据本人的尝试，就按照当前绘图用的比例（在很多时候就是出图比例）就行，比如现在的绘图比例是1:100，那么全局比例设置的1:100就行。
• 现在说一下内在的原理，其实就是源泉设计将尺寸标注样式的默认基础字高设置的为3，如果设置全局比例为1:100，那么当前样式就是字高3，调整100倍，最后显示出来就是300的字高，是满足出图比例要求的。
• 为什么叫全局比例，因为这个比例设置不仅给调整标注用，也给源泉设计其他自带的命令用，比如后面要说的云线命令。
• SD命令不会更改原来的标注样式，而是会自动创建一个新的样式。
• 实际使用的时候，有几种方法选择比例。一种当然是在已知出图比例的时候用上面的方法；第二种，如果图面有可以参考的文字，就参考其字高，将标注文字的字高调整到与已有文字差不多就行，凭感觉。


快速云线

问题： 实际使用云线的时候，需要设置矩形（常用）、半径等参数，半径不合适还需要二次设置。
实现：源泉设计插件YX命令。

• 第一次使用YX命令，并且前面没有进行过设置图纸比例的话，那么就会弹出图纸比例的设置，设置方式参上。
• YX命令会新建一个图层，名字就是YX，云线为矩形，半径会根据提前设置的比例自动调整。
• YX图层默认某种颜色，打印显示，并且就算先前将YX图层参数修改了，在下一次使用了YX命令之后，还是会回归到默认的设置。
• 如果想将YX图层设置为其他颜色，设置在非打印图层，只能最后一次使用了这个命令之后，在图纸交出去或者打印之前，改变一次其参数，设其他颜色、非打印。（至少我没找到预设的地方）

快速标注尺寸

问题： 一种CAD标注的替代方式。
实现：源泉设计插件DD命令。

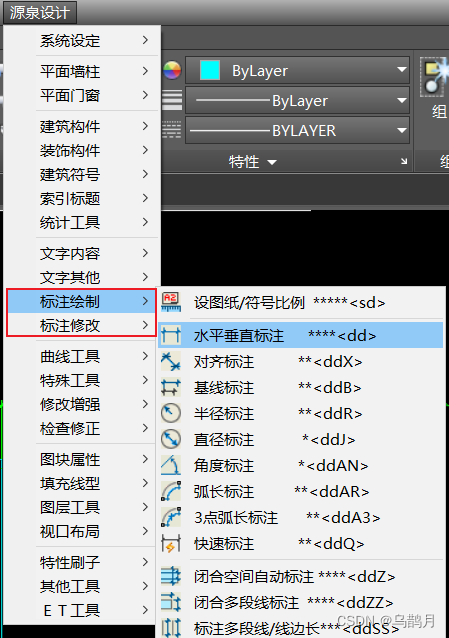

• 源泉设计的标注绘制和标注修改中有很多关于标注的命令，建议自行尝试，这里只是简单介绍。
• 源泉设计DD命令是CAD自带的DLI命令和DCO命令的合并效果，既可以单独标注，也可以连续标注。
• 如果标注的脚点位置不合适，可以使用排齐脚点界线命令DDV或者排齐脚点命令DDL，它们都在标注修改中。
• 可以先用SD设置图纸比例。
• 还有一个拉线按交点标注DDXX命令，听名字就知道其功能，可以自行尝试。

图块改名及改基点

问题： 修改图块名称和图块基准点。
实现：源泉设计插件BBR命令和BBL命令。

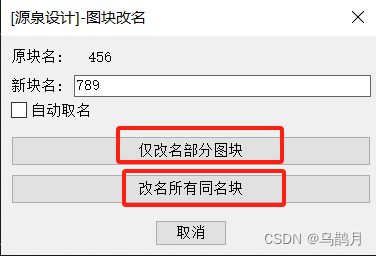

• 图块改名BBR命令有两种情况。第一种是“仅改名部分图块”，则会把选中的图块改名，未选中的不改，这样就会出现两个图块名；第二种是“改名所有同名块”，则会删除原来的块名，只保留现在的块名。
• 图块改基点BBL命令不会新增新的块，就是修改原来块的基点。
