Altium Designer22中修改元件库后,更新原理图的2种方法及这2种方法的区别。

PCB设计过程中,经常会涉及到修改原理图库和PCB库的情况,那么修改了这些库之后,如何更新到已经绘制好的原理图中呢?更新过程中,如果想保留设置好的description、footprint和value等属性,又该如何设置呢?

方法一:在原理图库中update schematic sheets

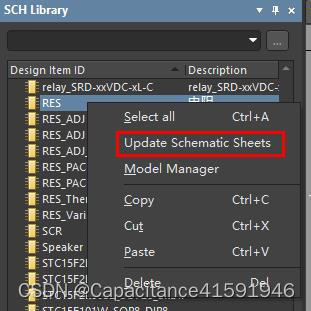

如下图所示,更新一个元件到原理图时。可以选中元件,然后右击选择“update schematic sheets”,就可以更新原理图了。



但是,这种更新方式,会自动复位原理图中相关元件的description、footprint和parameters等属性(经测试,不改变designator和comment)。如果想保留设置好的description、footprint和parameters等属性,可以使用第二种更新原理图的方法。

 方法二:在原理图中选择“Tools->Update from libararies”

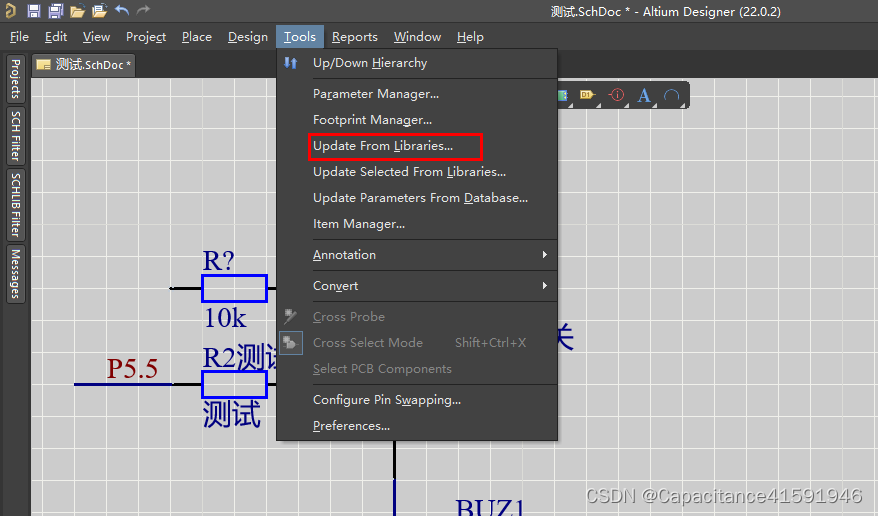

在原理图页面下选择菜单“Tools->Update from libararies”,从库更新原理图。

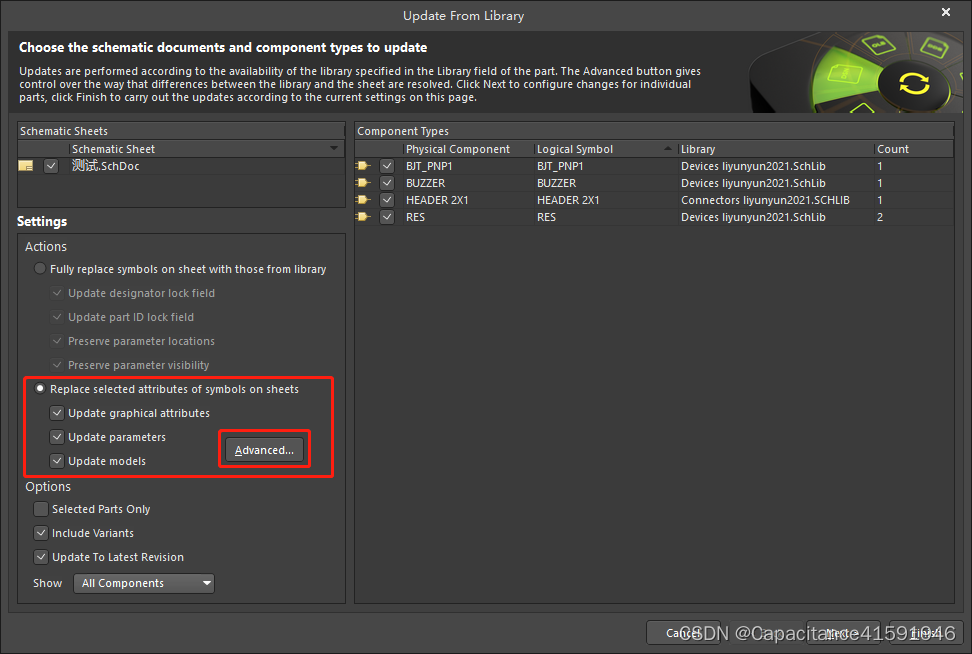

 然后选择“Replace selected attributes of symols on sheets”,替换原理图上符号的指定属性。再选择“Advanced”。

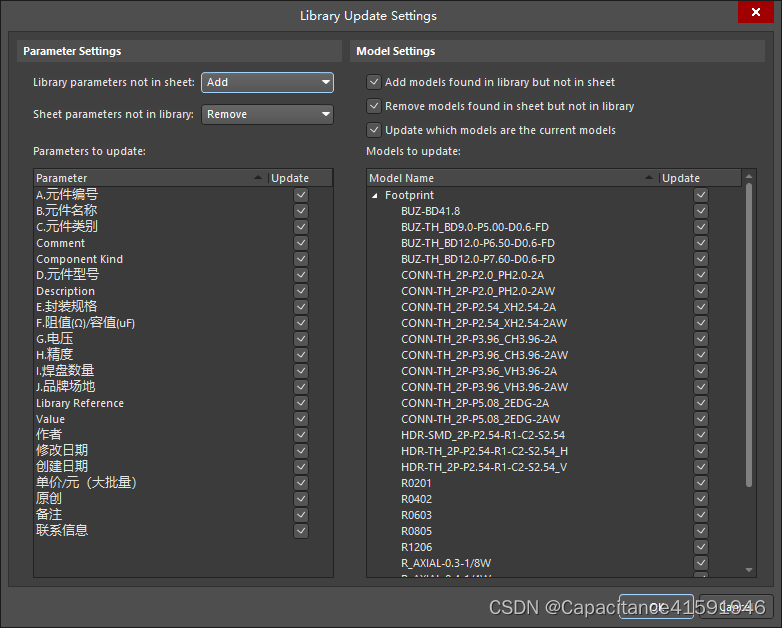

可以对parameters和footprint的更新进行设置,设置好后,点击“OK”,再点击“Next”,再点击“finish”。

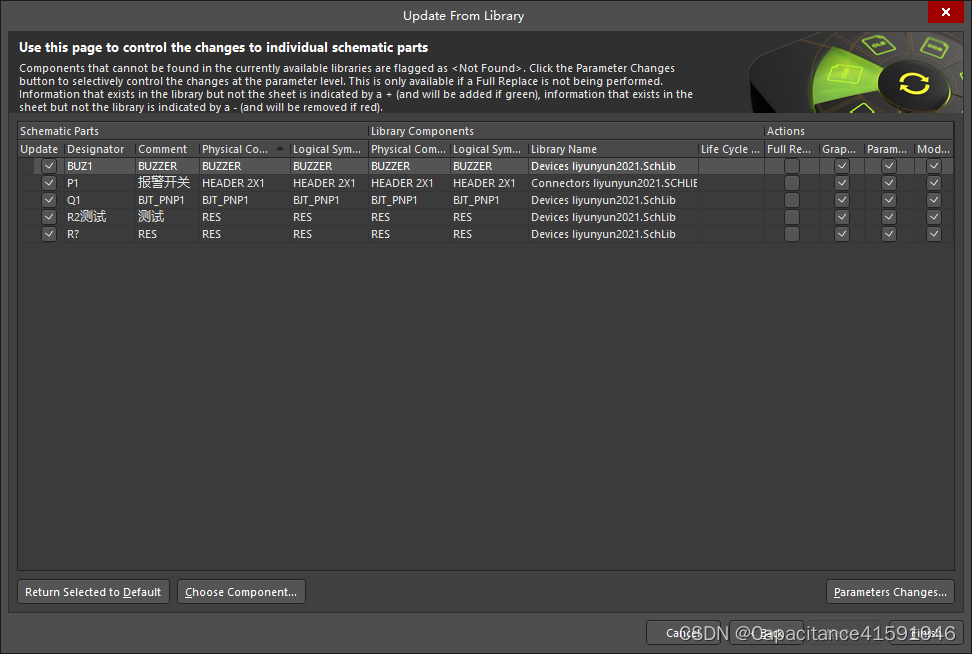

进入工程变更命令栏,选择“execute changes”执行更改,点击“close”即可。
