基于Altium Designer进行单片机逻辑系统及模拟电路原理图设计

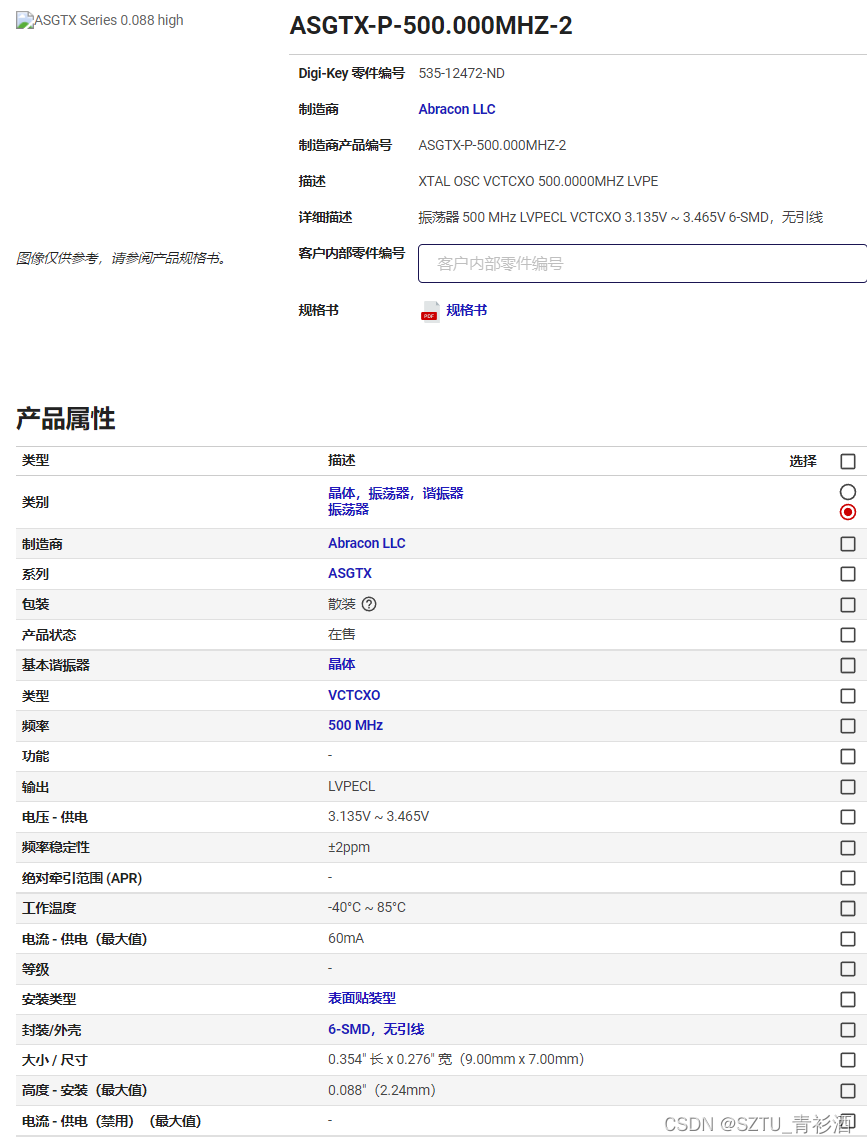

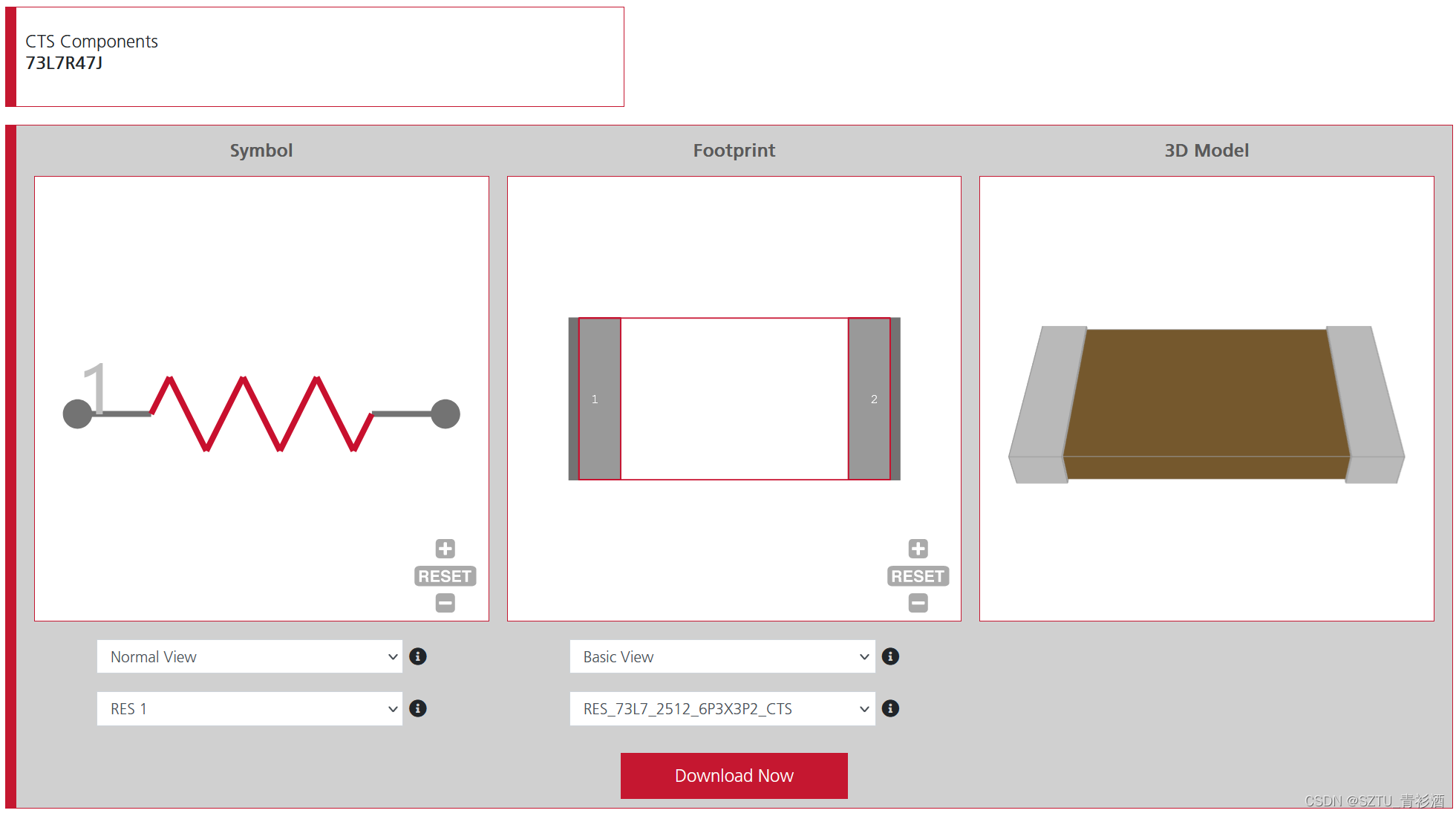

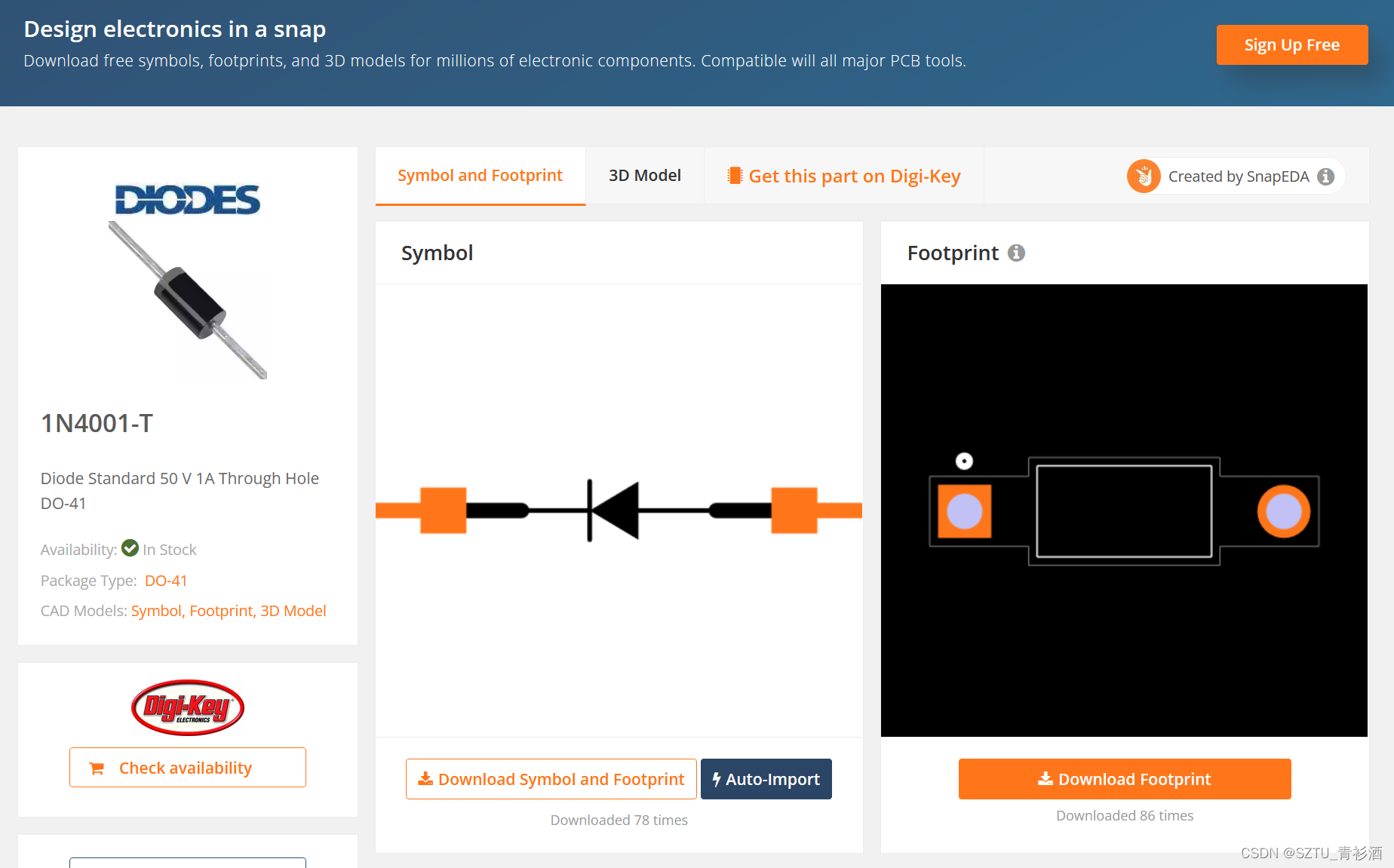

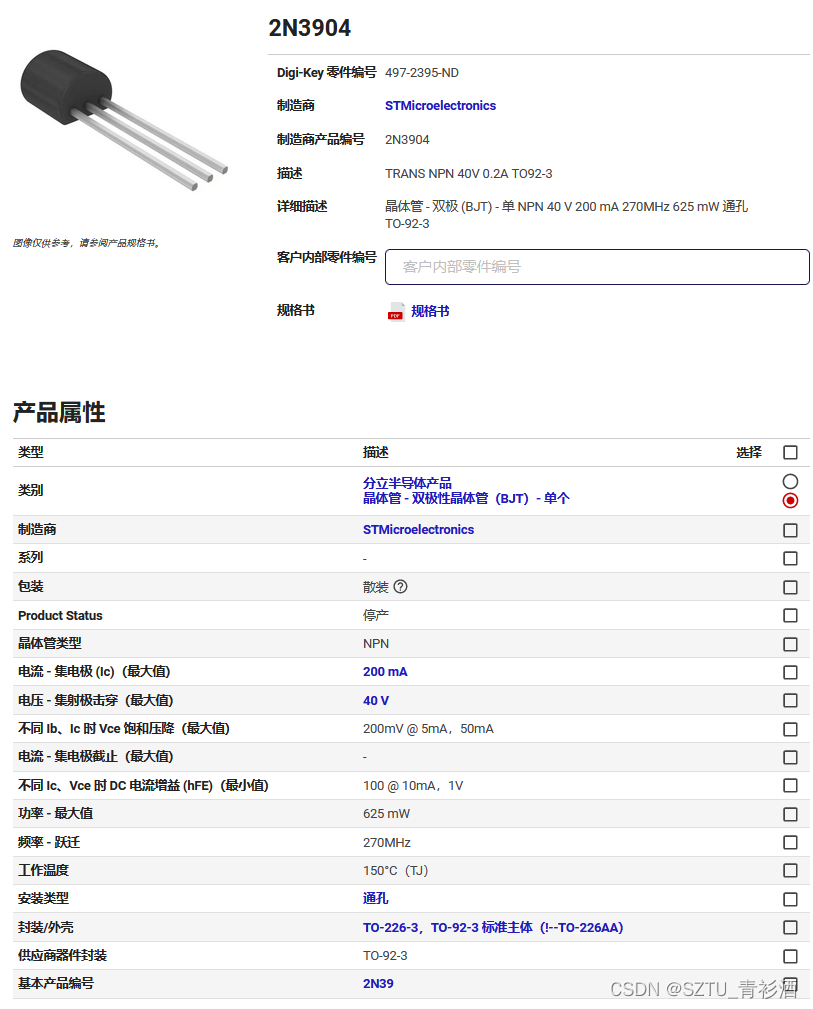

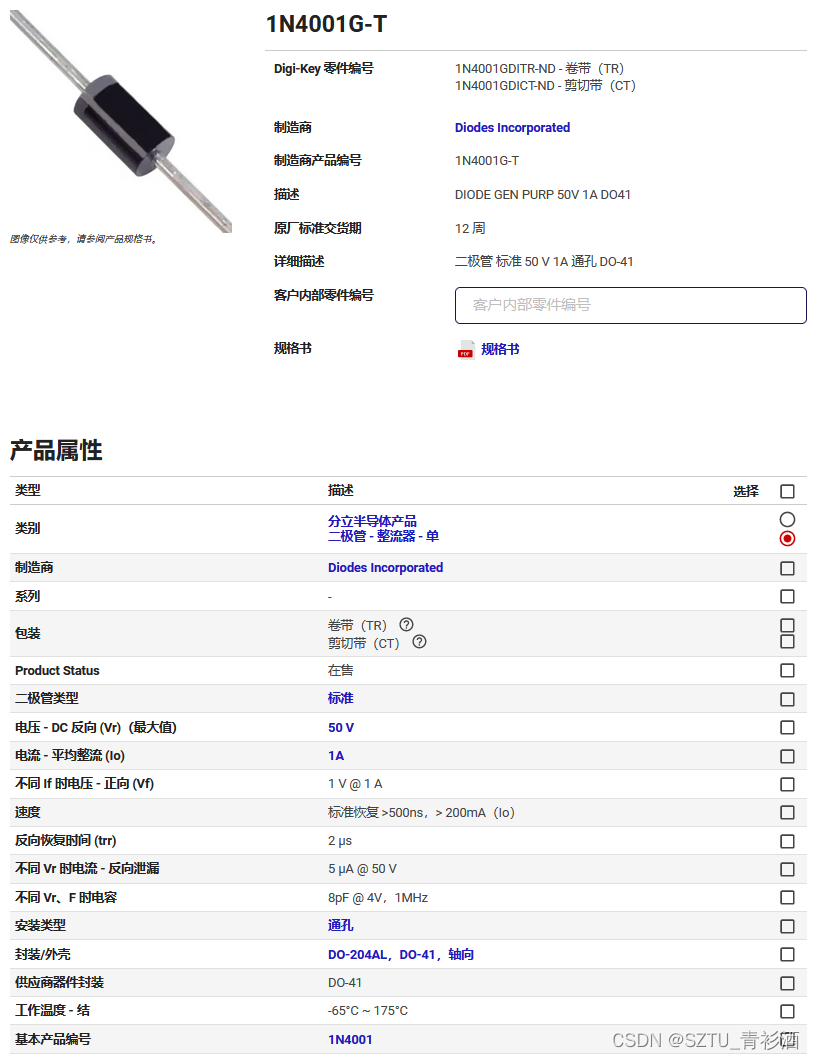

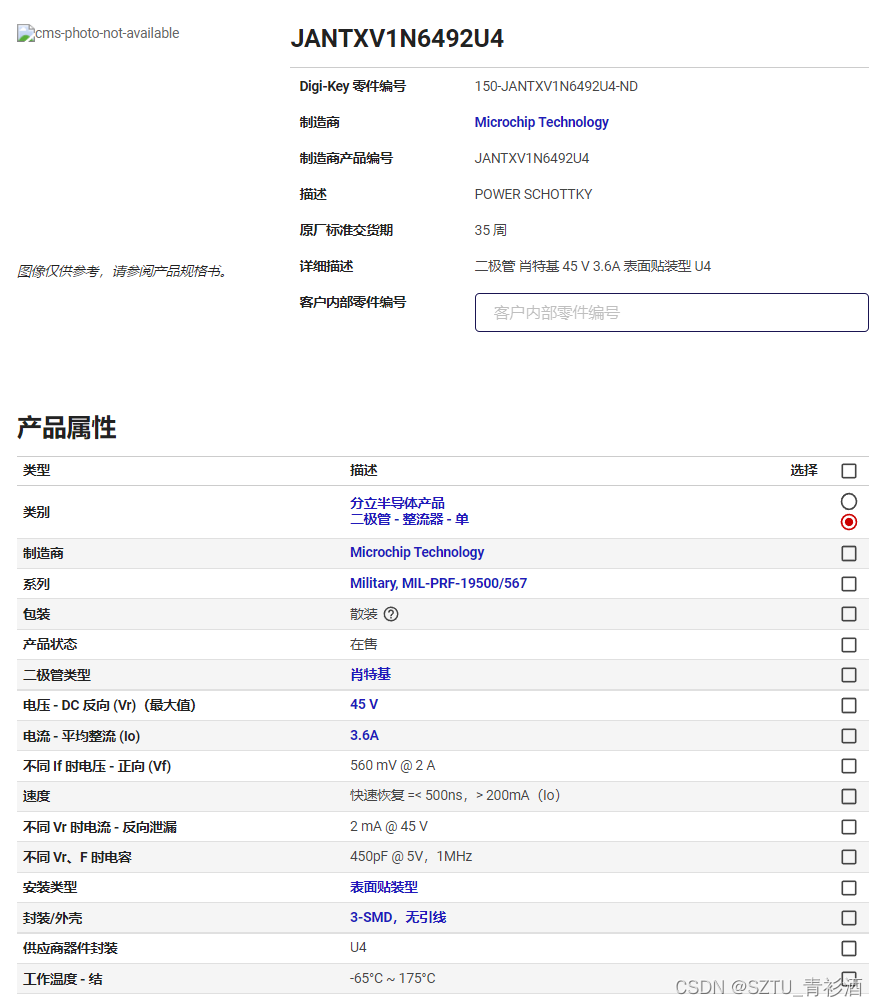

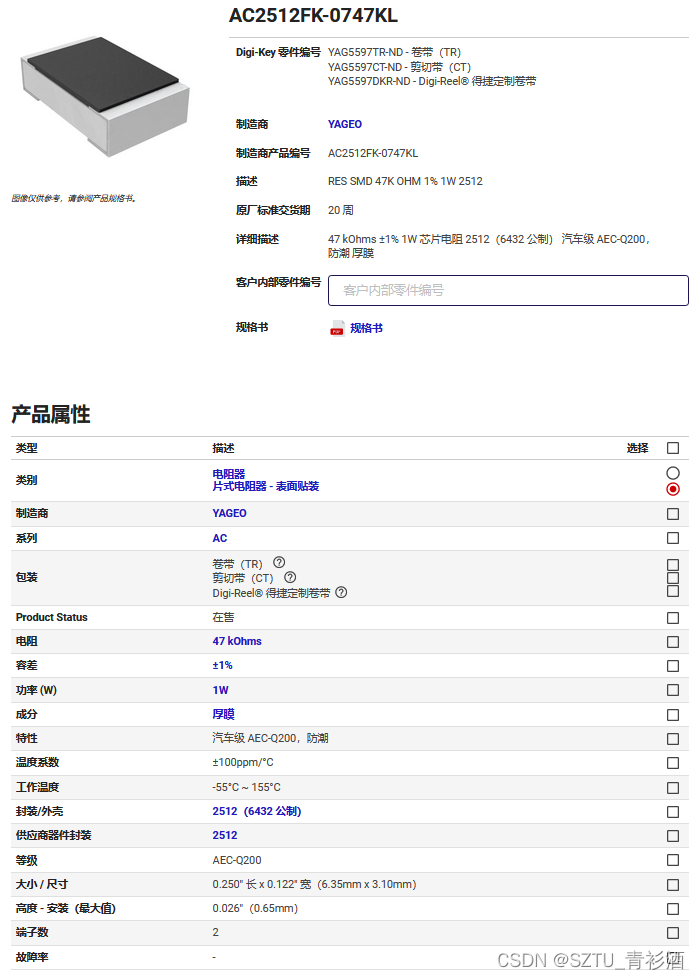

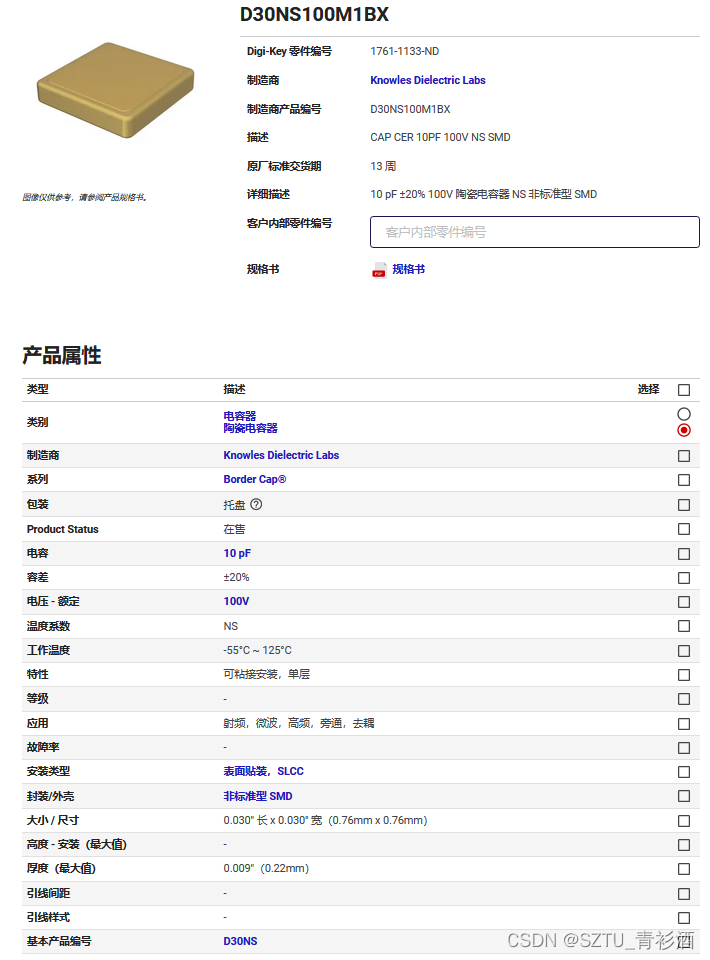

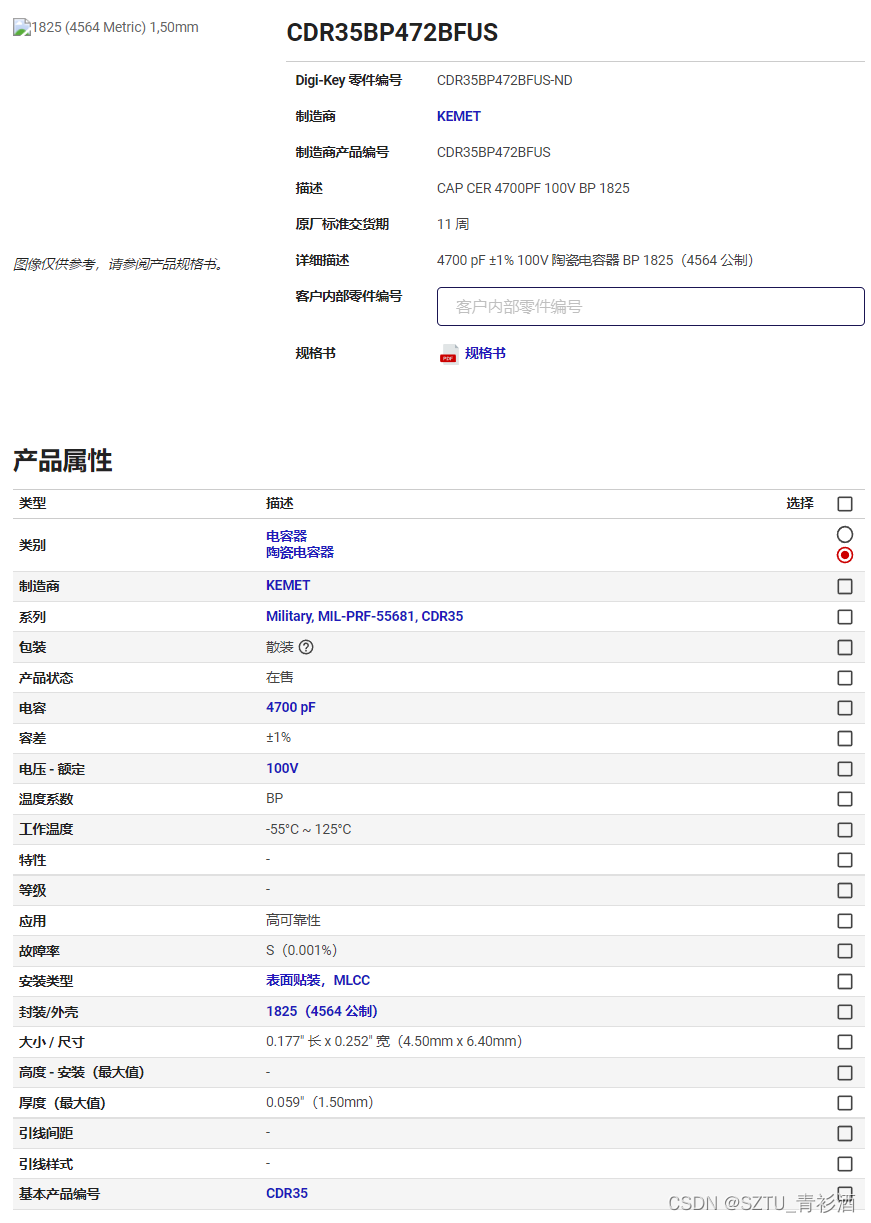

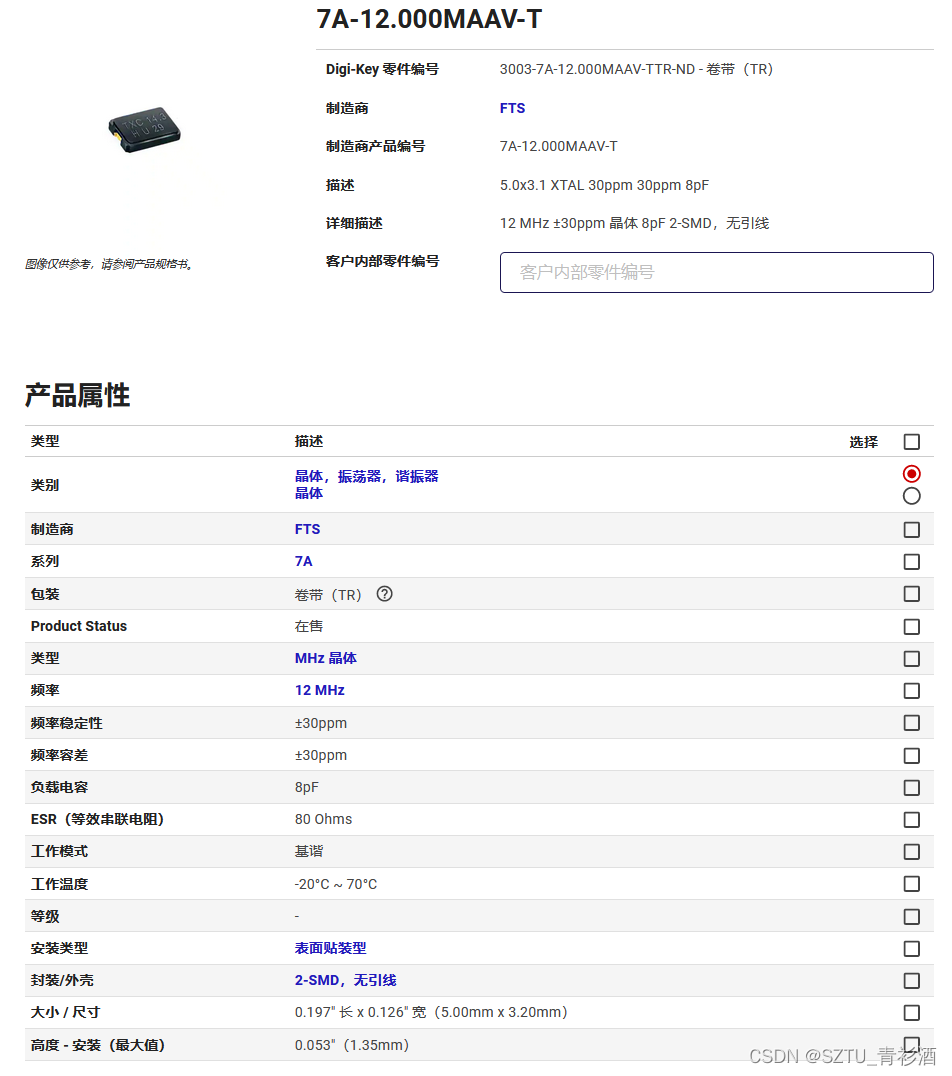

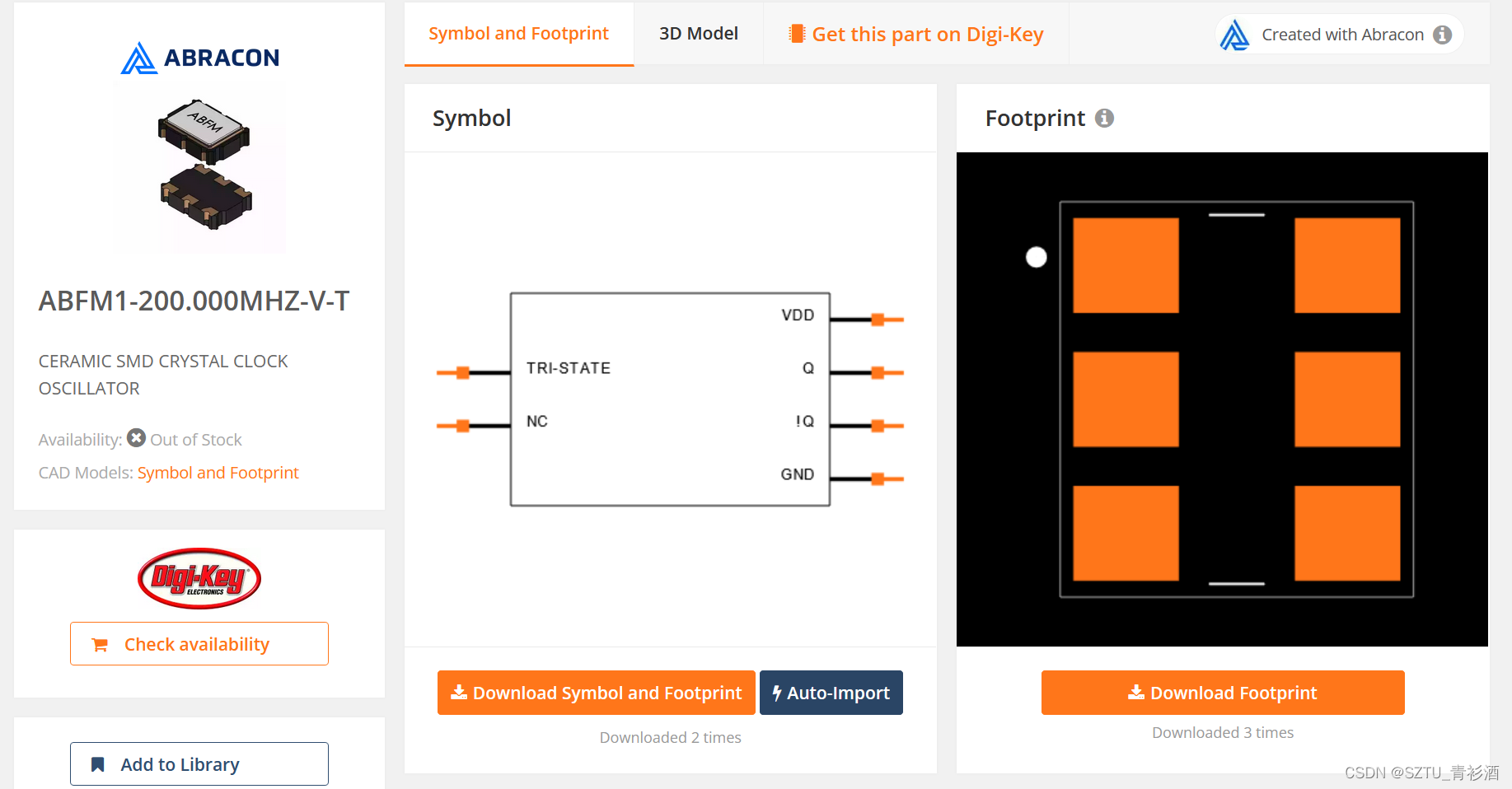

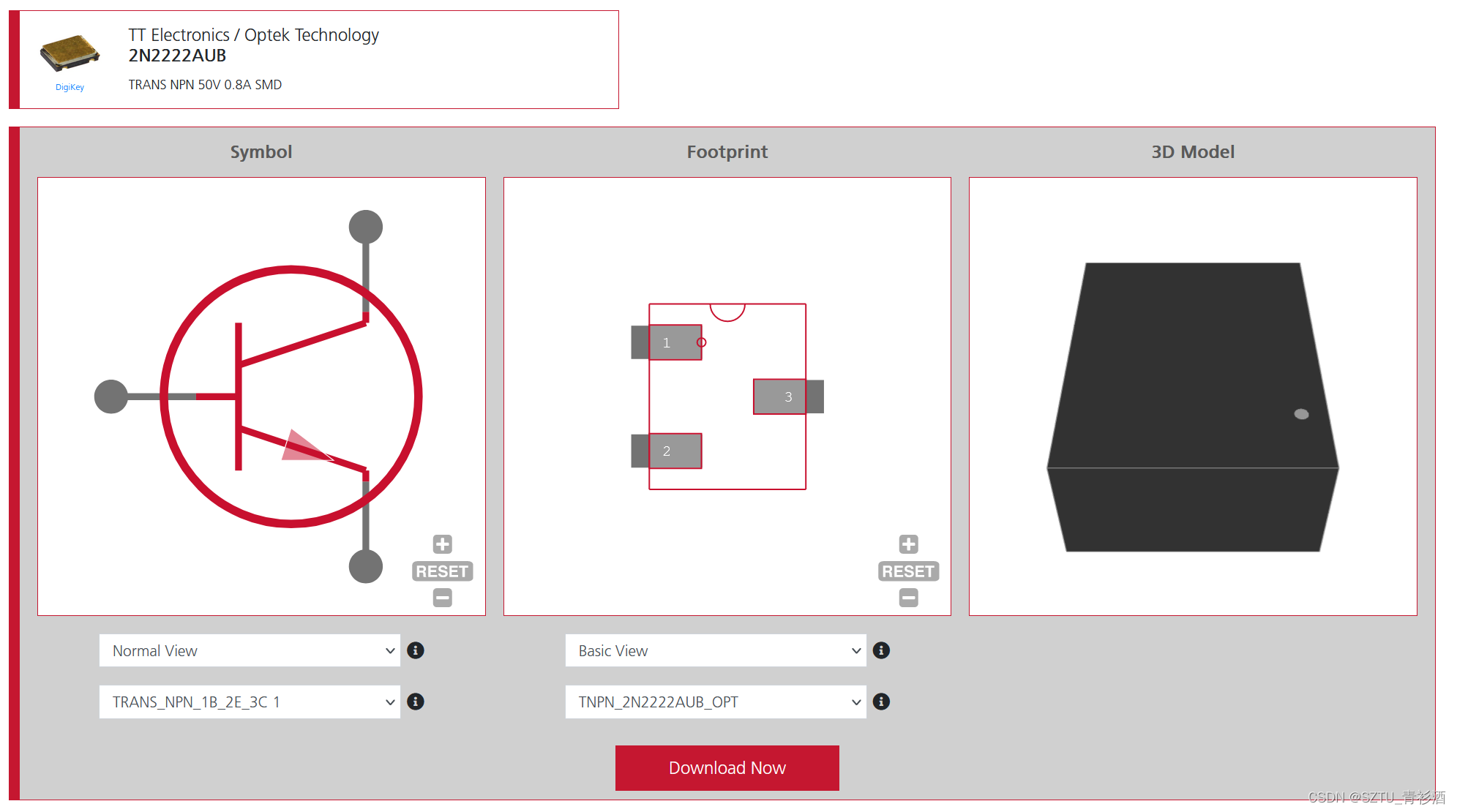

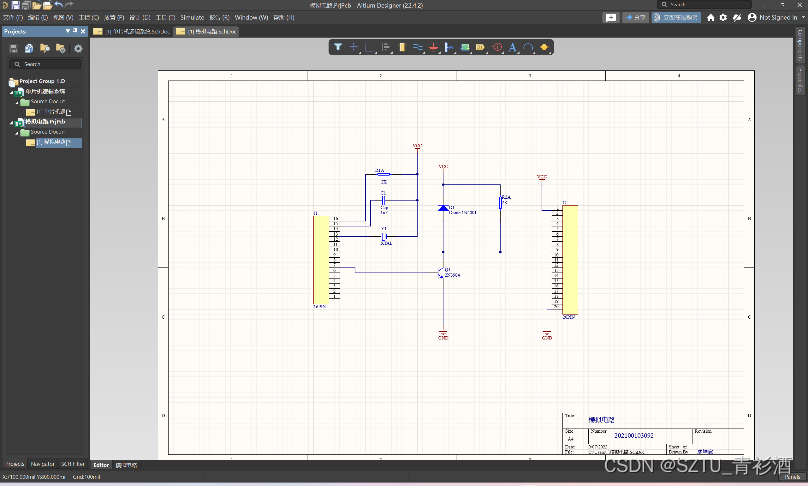

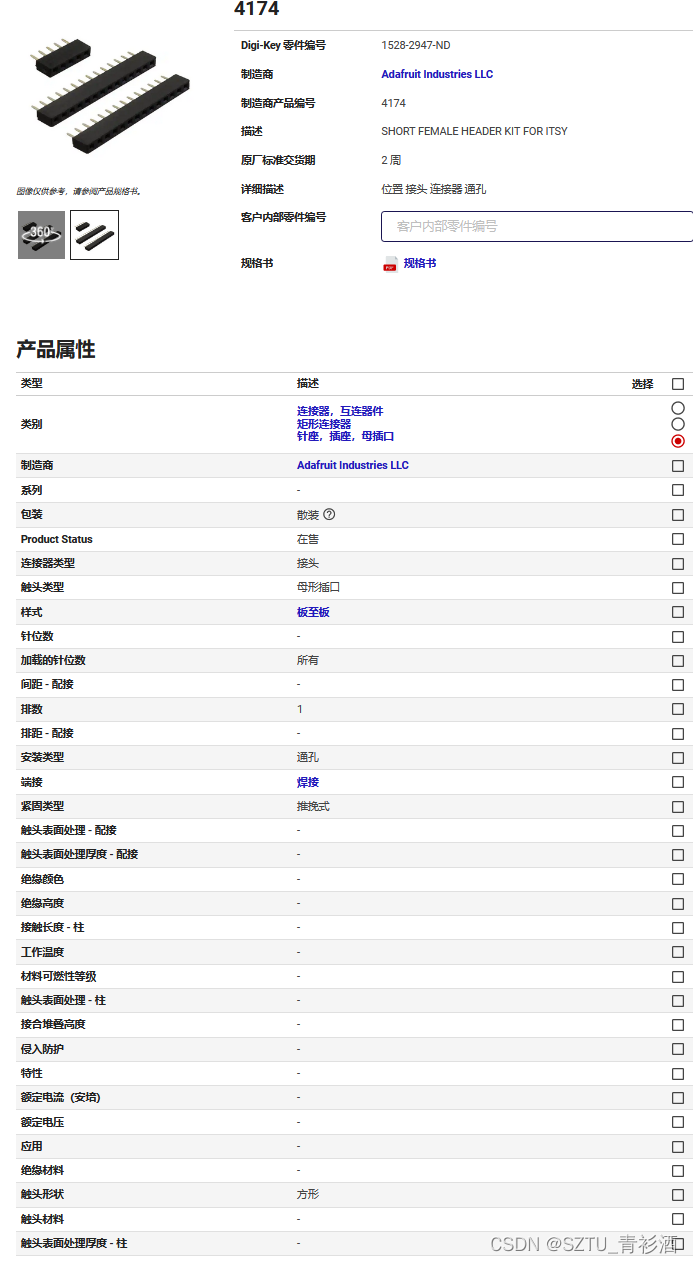

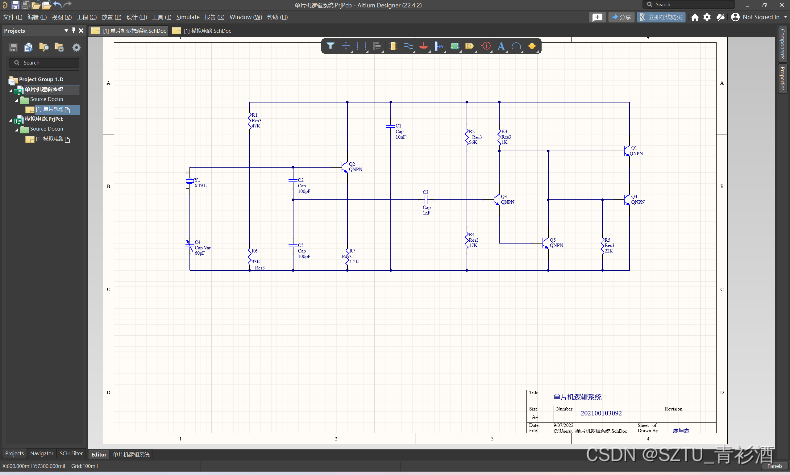

实验目的 1. 掌握简单原理图的绘制操作 2. 掌握基本元件的编辑 3. 了解电子器件基本信息查询的方法 4. 探索原件选型的注意事项 实验原理 采用EDA软件进行电路原理图设计 实验仪器 电脑、XTAL ,Cap Var ,Res3 ,Cap ,QNPN ,Header 16 ,Header 20 , Res Pack2 , Diode 1N4001 , 2N3904 实验内容 三（一）单片机逻辑系统原理图 1. 启动Altium Designer 22，选择菜单栏中的“文件（F）”→“新的”→“项目”命令，在“Projects（工程）”面板中出现新建的工程文件，系统提供的默认文件名为PCB_ Project.PrjPCB。 2. 在工程文件PCB_Project.PrjPCB上单击右键，在弹出的右键快捷菜单中单击“Save As”命令，在弹出的保存文件对话框中输入文件名“单片机逻辑系统”，并保存在指定的文件夹中。 3. 在工程文件“单片机逻辑系统.PrjPCB”上单击右键，在弹出的右键快捷菜单中选择“添加新的…到工程”→“Schematic（原理图）”命令。 4. 打开“Properties（属性）”面板，对图纸参数进行设置。 5. 在“Components（元件）”面板右上角中单击按钮，然后在弹出的快捷菜单中选择“File-based Libraries Preferences（库文件参数）”命令，则系统将弹出“Available File-based Libraries（可用库文件）”对话框，打开相应的选择库文件对话框，在该对话框中选择确定的库文件Miscellaneous Devices.IntLib（通用元件库），单击“关闭”按钮，关闭该对话框。 6. 放置三极管元件。 7. 放置晶振元件。 8. 放置可变电容元件。 9. 放置电阻、电容元件。 10.设置元件属性。 11.设置好元件属性后，根据电路图合理地放置元件，以达 到美观地绘制电路原理图的目的。布局结果如图所示。 12. 连接导线。 13. 保存原理图。 三（二）模拟电路原理图 建立工作环境 元件库管理 查找元件 原理图图纸设置 原理图设计 放置电源和接地符号 连接线路 保存原理图 单片机逻辑 系统    模拟电路 数据记录 文件结构见上页，原理图pdf见附页。 数据处理 1. 收集电路中所用的器件基本信息，如2N2222与1N4001 图表 1 XTAL器件基本信息 图表 2 Cap Var器件基本信息 图表 3 Res器件基本信息 图表 4 Cap器件基本信息 图表 5 NPN器件基本信息 图表 6 Header器件基本信息 图表 7 Diode 1N4001器件基本信息 图表 8 2N3904器件基本信息 2. 收集实验用到的电阻，电容的0805封装 见电子文件附件 思考题 1. 收集或绘制P79提到的各个封装形式的EDA封装库，及CAD示意图 图表 9 Diode 1N4001 DO-41封装 图表 10 2N2222 3-SMD封装 图表 11 Res 2512封装 图表 12 XTAL 6-SMD封装 2. 分别收集三个国内与三个国际的电阻，电容，电感厂商（一共有9个厂商名称）。 电阻厂商：Yageo国巨、风华高科FH、德州仪器； 电容厂商：火炬电子、muRata村田、三星电子 电感厂商：奇立新、深圳顺络、TDK 3. 收集并查阅资料，为本实验的模拟电路中的电阻，电容，晶振选型，并简述选型理由。 图表 13电容 理由：容差小，表面贴装，工作温度范围广 图表 14电阻 理由：大小合适、功率合适、工作温度范围广、容差小 图表 15晶振 理由：频率稳定性高，表面贴装 图表 16二极管-整流器-单 理由：表面贴装型、工作温度范围广 理由总结： （1）首先满足电路所要所处理的信号的要求。即根据要求设计的电路所实现的功能，计算的出电子元件间的关系。这些关系，取决于所用电路的的电源或者芯片选择以及所处理的信号的频段和实现的功能等；经过计算可以确定元件的准确范围值或者这些元件要满足一定比例关系。要明白电路里每一个元件的作用到底是什么。 （2）确定所要满足的元件取值范围或者比例关系后就要考虑所做的设计能在一个什么条件下实现例如：制作成本、电路版的面积和加工的工艺限制等。
