联合循环——22（GIS室内的局放以及SF6检测设备）

一、系统组成

（1）GIS局放在线监测

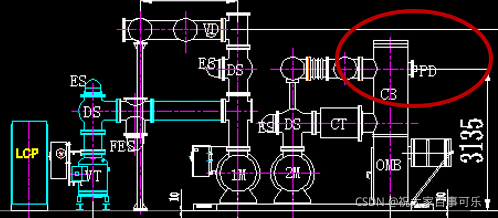

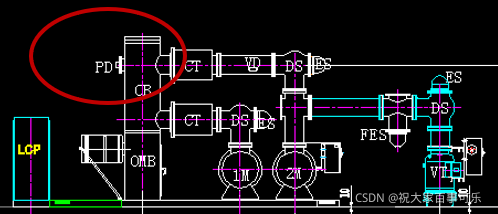

局放传感器事先安装在每个断路器内（所有含断路器的间隔）


使用同轴电缆coaxial cable采集信号，
同轴电缆(Coaxial Cable)是一种电线及信号传输线，一般是由四层物料造成：最内里是一条导电铜线，线的外面有一层塑胶（作绝缘体、电介质之用）围拢，绝缘体外面又有一层薄的网状导电体（一般为铜或合金），然后导电体外面是最外层的绝缘物料作为外皮。长期以来同轴电缆都是长途电话网的重要组成部分。短距离的同轴电缆一般也会用于家用影音器材或是业余无线电设备中。此外，也曾经被广泛使用在以太网的连接，直至被双绞线和光纤所取代。长距离的同轴电缆常用作电台或电视台网络中的电视信号线。未来有被其它高科技器材渐渐取代的趋势，如：T1/E1、人造卫星等。但由于同轴电缆相对便宜且早已铺设完成，因而沿用至今。
任意一个通道局放数据大于-45dB报警（-39dB报警）

1、局放试验单位pC

绝缘体中只有局部区域发生的放电，而没有贯穿施加电压的导体之间，可以发生在导体附近，也可以发生在其他地方，这种现象称为局部放电。( 1库仑©=1000毫库(mC)=1000000微库(μC)=10^12皮库(pC) )
局部放电起因和影响
　　在有气体或液体的固体电介质中，当击穿场强的气体或液体的局部场强达到其击穿场强时，这部分气体或液体开始放电。局部放电一般是由于绝缘体内部或绝缘表面局部电场特别集中引起的。通常这种放电表现为持续时间小于1μs的脉冲。
　　当绝缘发生局部放电时就会影响绝缘寿命。每次放电，高能量电子或加速电子的冲击，特别是长期局部放电作用都会引起多种形式的物理效应和化学反应，如带电质点撞击气泡外壁时，就可能打断绝缘的化学键而发生裂解，破坏绝缘的分子结构，造成绝缘劣化，加速绝缘损坏过程。

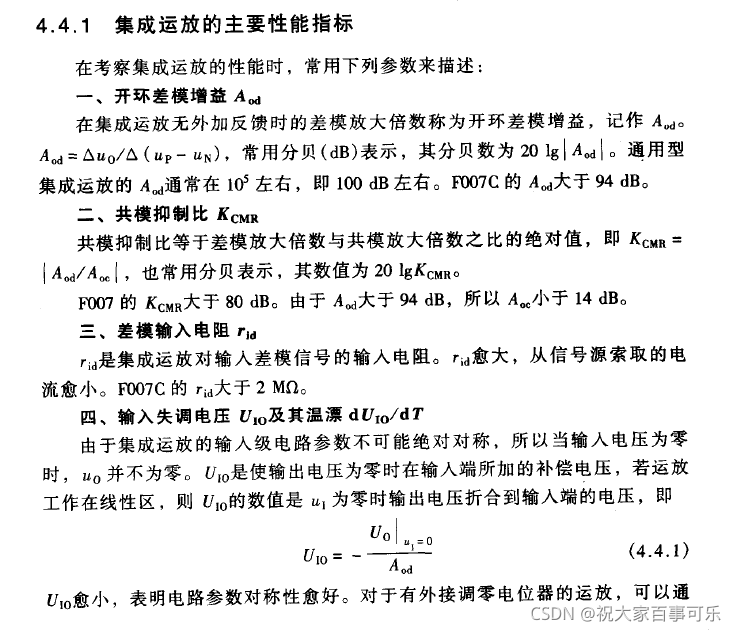

2、集成运放电路及dB公式

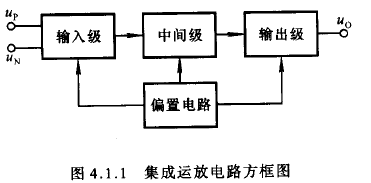

集成运放电路由输入级、中间级、输出级和偏置电路等四部分组成。它有两个输入端、一个输出端，up，u0，uN均以“地”为公共端。

1.1 输入级

输入级又称前置级，它往往是一个双端输入的高性能差分放大电路。一般要求其输入电阻高，差模放大倍数大，抑制共模信号的能力强，静态电流小。输入级的好坏直接影响着集成运放的大多数性能参数，因此新产品的更新过程中，输入级的变化最大。

1.2 中间级，

中间级是整个放大电路的主放大器，其作用是使集成运放具有较强的放大能力，多采用共射（或共源）放大电路。而且为了提高电压放大倍数，经常采用复合管作放大管，以恒流源作集电极负载。其电压放大倍数可达千倍以上。

1.3 输出级

输出级应具有输出电压线性范围宽、输出电阻小（即带负载能力强）、非线性失真小等特点。集成运放的输出级多采用互补输出电路。

1.4 偏置电路

偏置电路用于设置集成运放各级放大电路的静态工作点。与分立元件不同，集成运放采用电流源电路为各级提供合适的集电极（或发射极、漏极）静态工作电流，从而确定了合适的静态工作点。

3、 集成运放的电压传输特性

集成运放有同向输入端和反向输入端，这里的“同相”和“反相”是指运放的输入电压和输出电压之间的相位关系，。从外部来看，可以认为集成运放是一个双端输入，单端输出，具有高差模放大倍数、高输入电阻、低输出电阻、能较好地抑制温漂的差分放大电路。

集成运放的输出电压u0与输入电压（即同相输入端与反相输入端之间的电位差）（up - uN）之间的关系曲线称为电压传输特性，即
u0 = f （up - uN）

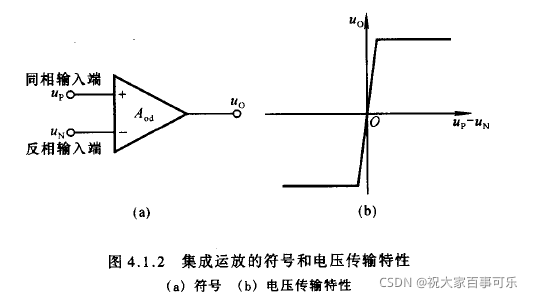

对于正、负两路电源供电的集成运放，电压传输特性如（b）所示，从图中曲线可以看出来，集成运放有线性放大区域（称为线性区）和饱和区域（称为非线性区）两部分。在线性区，曲线的斜率为电压放大倍数；在非线性区，输出电压只有两种可能的情况， + U0max或 -U0mx。
由于集成运放放大的是差模信号，且没有通过外电路引入反馈，故称其电压放大倍数为差模开环放大倍数，记作Aod ，因而当集成运放工作在线性区时
u0 =Aod（up - uN）

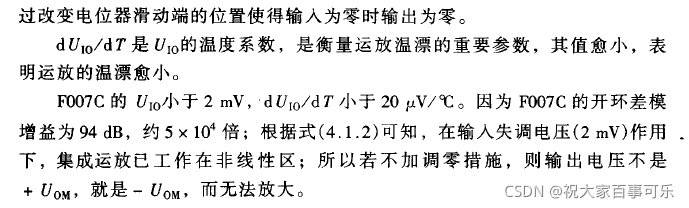

通常Aod非常高，可达几十万倍（斜率大），因此集成运放电压传输特性中的线性区非常窄。If ± Uomax =± 14V，Aod= 5✖ 10五次方，那么只有当 | Up - UN |小于28 μV时，电路才工作在线性区。换言之， | Up - UN |大于28 μV，则集成运放进入非线性区，因而输出电压u0 不是+14V，就是-14V。

（2）SF6泄露在线监测

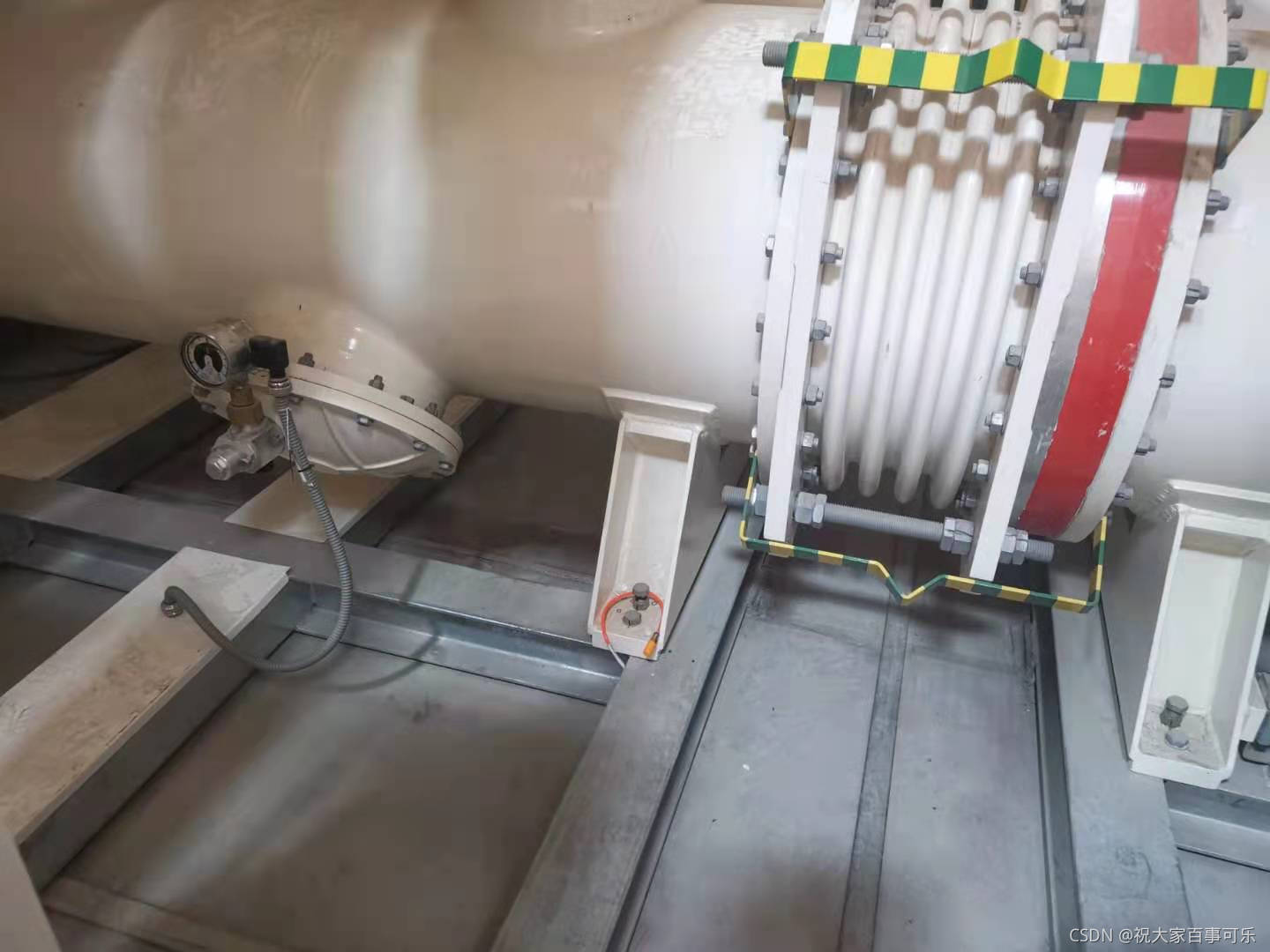

SF6泄漏监测点位于每隔Bay的中间底部（有断路器的间隔都设置，除只含隔离开关的PT间隔外）：

SF6大于1000PPM或者氧气含量小于18%报警。
