【花雕小实验01】使用万用表测量OPT101模拟光照传感器模块

已于 2024-09-28 05:11:47 修改
阅读量2.9k 收藏 16
点赞数 3
分类专栏： 189种传感器执行器系列开源实验 文章标签： 硬件工程 单片机 物联网 嵌入式硬件 Arduino
于 2022-06-08 10:18:42 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41659040/article/details/125177011
版权

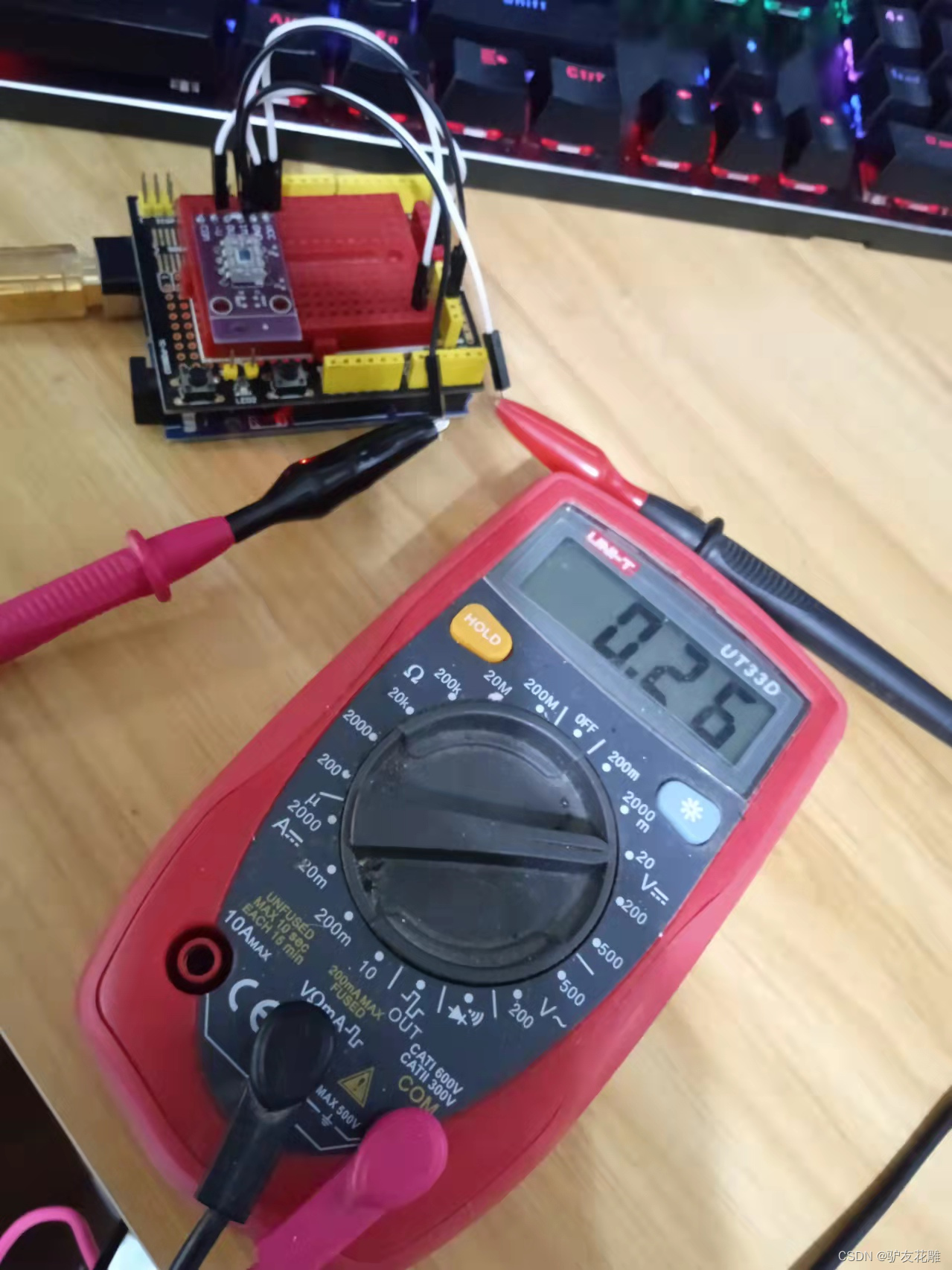

早上起来，尝试使用万用表来测量OPT101模拟光照传感器模块，这里调到直流电压20V档，模块供电5V, 正常室内光线时，测得电压为0.26V，凌晨光线很弱

在这里插入图片描述

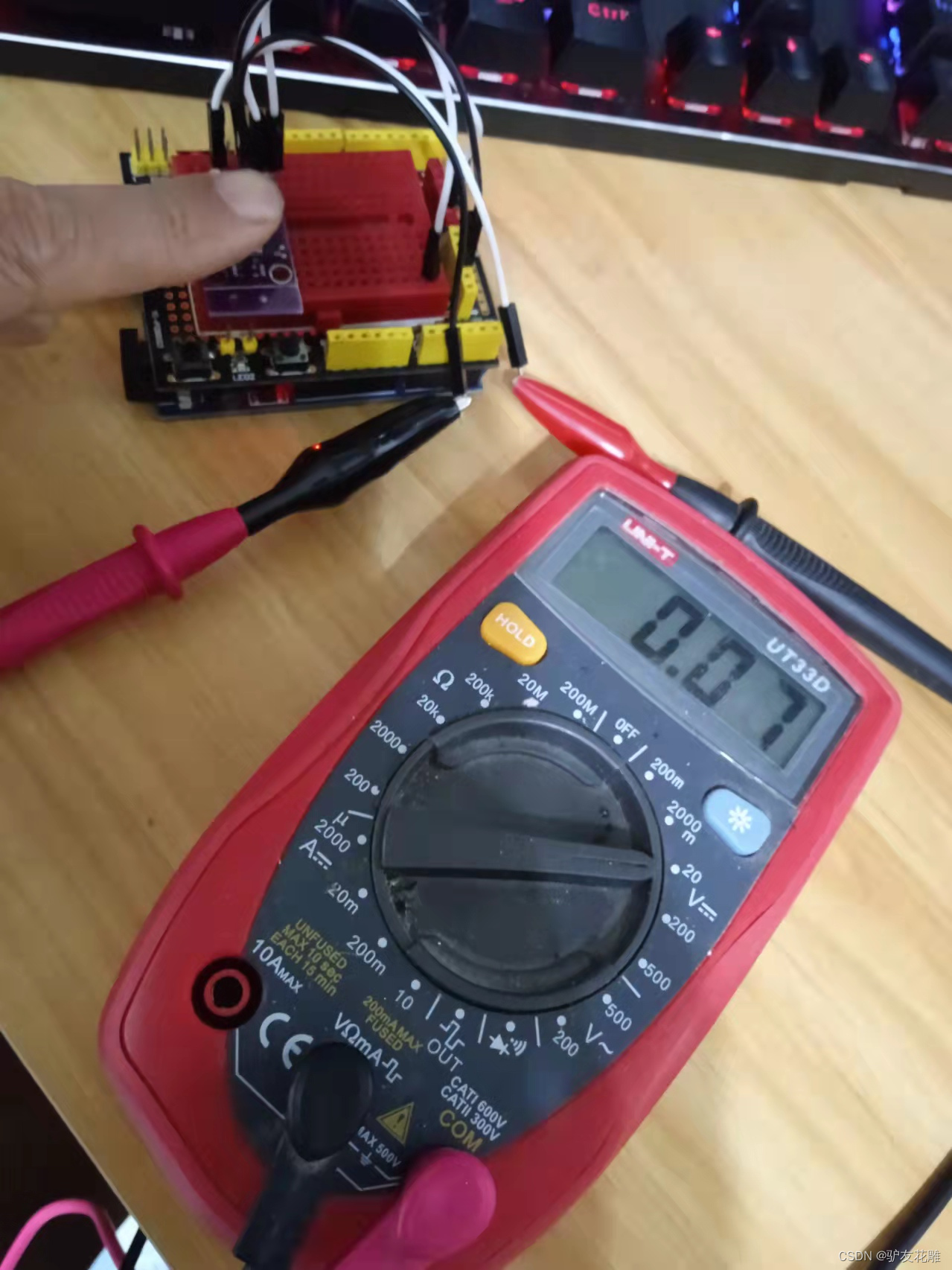

用手指挡住光线，电压降为0.07V

在这里插入图片描述

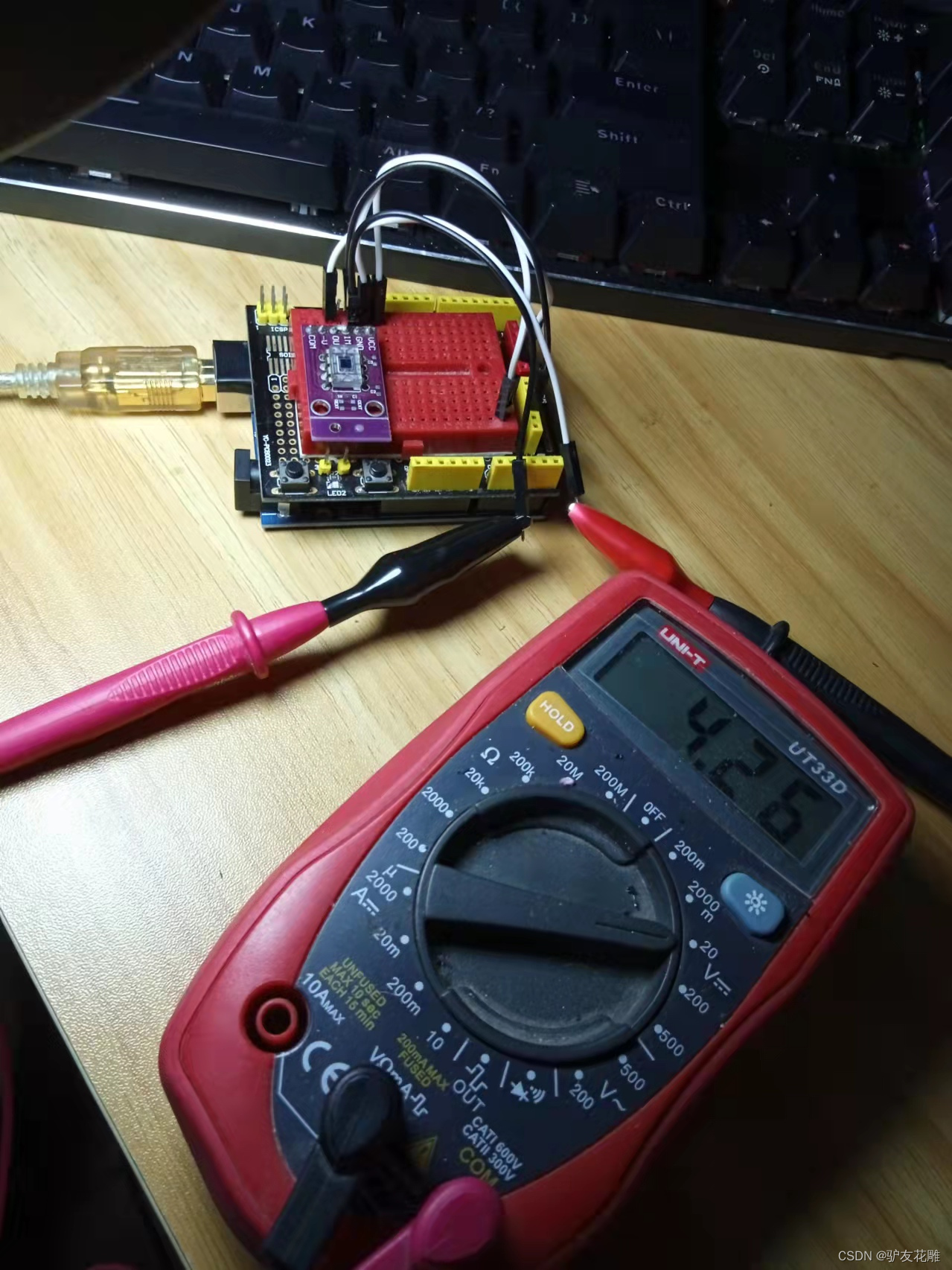

使用台灯直接照射模块，电压升到4.26V，动态范围之大，超出了我的预料

在这里插入图片描述
OPT101特性
1.单电源供电：+2.7 to +36V
2.光电二极管尺寸：0.09inch×0.09inch（2.29mm×2.29mm）
（适合做电光源分布范围测定）
3.片内放大器反馈电阻：RF = 1MΩ
4.光敏二极
