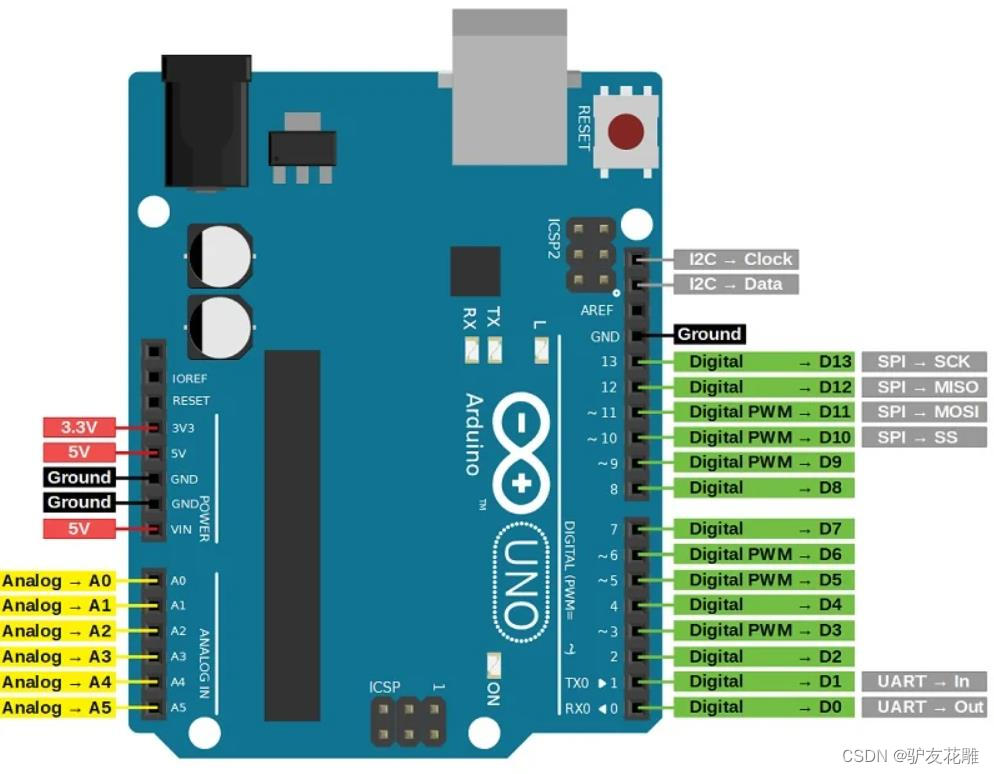

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：

开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述

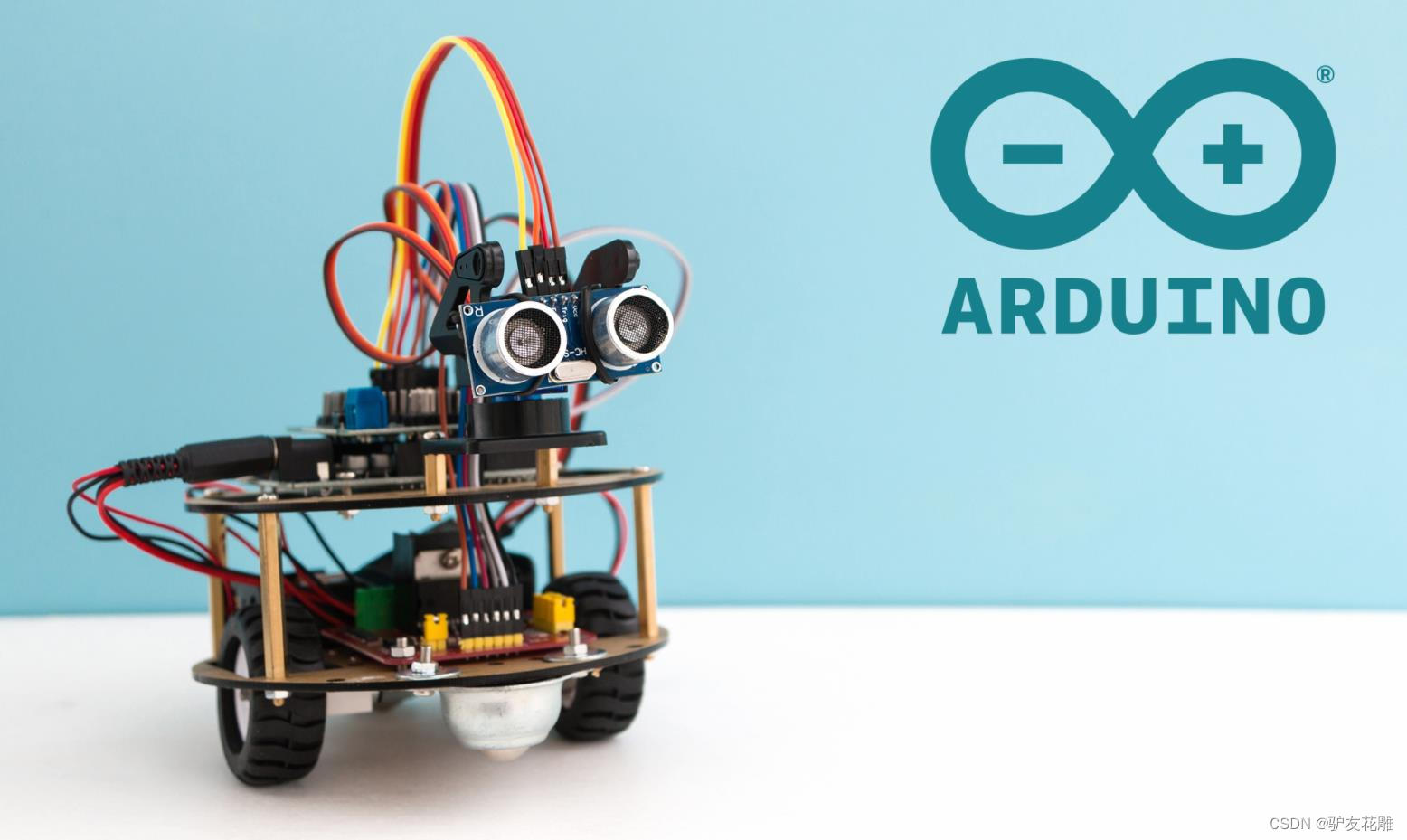

Arduino在智能家居领域的应用主要特点如下：
1、灵活可扩展：Arduino作为一个开源平台，具有丰富的周边生态系统，包括各种传感器、执行器和通信模块。这些组件可以轻松地与Arduino主板连接，使得智能家居系统的功能能够根据需求进行扩展和定制。
2、低成本：Arduino硬件价格相对较低，适合个人和小规模项目。它的低成本特性使得智能家居技术对更多人群变得可行和负担得起。
3、易于使用和编程：Arduino采用简单易学的编程语言和开发环境，使得非专业人士也能够快速上手。通过编写简单的代码，结合传感器和执行器的使用，可以实现智能家居系统的各种功能。
4、高度可定制化：Arduino的开源特性使得用户可以自由地访问和修改其硬件和软件。这意味着用户可以根据自己的需求和创意，自定义和定制智能家居系统的功能和外观。

Arduino在智能家居领域有广泛的应用场景，包括但不限于以下几个方面：
1、温度和湿度控制：通过连接温度传感器和湿度传感器，Arduino可以实时监测室内环境的温度和湿度，并通过控制空调、加热器或加湿器等执行器，实现室内温湿度的自动调节。
2、照明控制：Arduino可以与光照传感器结合使用，根据环境光照强度自动调节室内照明。此外，通过使用无线通信模块，可以实现远程控制灯光开关和调光。
3、安防监控：通过连接门磁传感器、人体红外传感器和摄像头等设备，Arduino可以实现家庭安防监控系统。当检测到异常情况时，可以触发警报或发送通知。
4、智能窗帘和门窗控制：通过连接电机和红外传感器，Arduino可以实现智能窗帘的自动控制，根据光照和时间等条件进行开关。此外，通过连接门窗传感器，可以实现门窗的状态监测和自动开关。
5、能源管理：Arduino可以与电能监测模块和智能插座等设备结合使用，实时监测家庭能源的使用情况，并通过自动控制电器设备的开关，实现能源的有效管理和节约。

在使用Arduino构建智能家居系统时，需要注意以下事项：
1、安全性：智能家居系统涉及到家庭安全和隐私，需要注意确保系统的安全性。合理设置访问权限、加密通信以及保护个人隐私的措施是必要的。
2、电源供应：智能家居系统中的设备和传感器需要稳定的电源供应。合理规划和选择适当的电源方案，确保系统的稳定运行。
3、可靠性：智能家居系统应具备良好的可靠性，避免系统故障或误操作带来的不便。对于关键功能，可以考虑冗余设计或备份措施。
4、通信技术：选择适合的通信技术对于智能家居系统至关重要。根据具体需求和场景，可以选择无线通信技术，如Wi-Fi、蓝牙、Zigbee或Z-Wave等，或有线通信技术，如以太网或RS485等。确保通信稳定性和覆盖范围的同时，还需要考虑设备之间的互操作性和兼容性。
5、用户体验：智能家居系统的用户体验是重要的考虑因素。设计用户友好的界面和操作方式，提供简单直观的控制和反馈机制，以及考虑用户习惯和需求，能够提升系统的整体用户体验。

总之，Arduino作为一个灵活可扩展、低成本、易于使用和定制的开源平台，在智能家居领域有着广泛的应用。在构建Arduino智能家居系统时，需要注意安全性、电源供应、可靠性、通信技术和用户体验等方面的问题。

在这里插入图片描述
Arduino智能家居可以使用BME280传感器，并借助Adafruit BME280库将温度和湿度数据发送到ThingSpeak平台。下面我将详细解释其主要特点、应用场景以及需要注意的事项。

主要特点：
多功能传感器：BME280传感器是一款集成了温度、湿度和气压测量功能的多功能传感器。它能够同时提供精确的温度和湿度数据，并具有较高的测量精度和稳定性。
数字输出和I2C接口：BME280传感器采用数字输出，并通过I2C接口与Arduino进行通信。这使得传感器与Arduino的连接简单方便，数据读取和传输效率高。
Adafruit BME280库支持：Adafruit BME280库是一个常用的Arduino库，提供了简化BME280传感器数据读取和发送到ThingSpeak平台的功能。通过使用该库，用户可以快速实现传感器数据的采集和上传。

应用场景：
室内环境监测：通过BME280传感器监测温度和湿度数据，Arduino智能家居可以实时监测室内环境的舒适程度。例如，可以根据温湿度数据控制空调或加湿器，以维持舒适的室内环境。
智能温湿度控制：结合BME280传感器和其他执行器（如风扇、加热器等），Arduino智能家居可以实现智能温湿度控制。根据温湿度数据，系统可以自动调节环境参数，提供理想的温湿度条件。
数据记录和分析：通过将温湿度数据发送到ThingSpeak平台，Arduino智能家居可以实现数据记录和分析功能。用户可以通过平台实时监测室内温湿度趋势，并进行数据分析，以了解环境变化和制定相应的措施。

需要注意的事项：
传感器连接和引脚配置：在使用BME280传感器时，确保正确连接传感器到Arduino，并正确配置引脚。这样才能保证数据的准确读取和传输。
Adafruit BME280库的安装和使用：在使用Adafruit BME280库之前，需要确保已正确安装该库，并了解库提供的函数和用法。这样可以更好地利用库的功能，快速实现传感器数据的读取和发送到ThingSpeak平台。
数据传输安全和隐私保护：在将传感器数据发送到ThingSpeak平台之前，要确保数据传输的安全性和隐私保护。可以考虑使用安全的通信协议，如HTTPS，以保护数据的传输过程中的安全性。

总结：
通过使用BME280传感器和Adafruit BME280库，Arduino智能家居可以实现温度和湿度数据的采集和发送到ThingSpeak平台。其主要特点包括多功能传感器、数字输出和I2C接口，以及Adafruit BME280库的支持。应用场景包括室内环境监测、智能温湿度控制和数据记录与分析。在使用时，需要注意传感器的连接和引脚配置，安装和使用Adafruit BME280库，以及数据传输的安全性和隐私保护。这样可以确保传感器数据的准确采集和可靠传输，实现智能家居的相应功能。

在这里插入图片描述
案例1：使用BME280传感器发送温度和湿度数据到ThingSpeak

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
#include <WiFiNINA.h>
#include <ThingSpeak.h>

#define SEALEVELPRESSURE_HPA (1013.25)

char ssid[] = "yourNetwork";  // 你的Wi-Fi网络名称
char pass[] = "secretPassword";  // 你的Wi-Fi网络密码

int keyIndex = 0;
WiFiClient client;

unsigned long myChannelNumber = 123456;  // ThingSpeak通道编号
const char *myWriteAPIKey = "XYZ123456789";  // ThingSpeak写入API密钥

Adafruit_BME280 bme;  // I2C初始化

void setup() {
  Serial.begin(9600);
  while (!Serial);

  if (!bme.begin(0x76)) {
    Serial.println("Could not find a valid BME280 sensor, check wiring!");
    while (1);
  }

  WiFi.begin(ssid, pass);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");

  ThingSpeak.begin(client);  // 初始化ThingSpeak客户端
}

void loop() {
  float temperature = bme.readTemperature();
  float humidity = bme.readHumidity();

  Serial.print("Temperature = ");
  Serial.print(temperature);
  Serial.println(" *C");
  Serial.print("Humidity = ");
  Serial.print(humidity);
  Serial.println(" %");

  ThingSpeak.setField(1, temperature);
  ThingSpeak.setField(2, humidity);

  int x = ThingSpeak.writeFields(myChannelNumber, myWriteAPIKey);
  if (x == 200) {
    Serial.println("Channel update successful.");
  } else {
    Serial.println("Problem updating channel. HTTP error code " + String(x));
  }

  delay(20000);  // 每20秒更新一次数据到ThingSpeak
}

要点解读：
使用Wire库、Adafruit_Sensor库和Adafruit_BME280库来操作BME280温湿度传感器。
使用WiFiNINA库连接Wi-Fi网络，并使用ThingSpeak库发送数据到ThingSpeak平台。
在setup()函数中，初始化串口和BME280传感器。同时连接Wi-Fi网络，并初始化ThingSpeak客户端。
在loop()函数中，读取温度和湿度数据，然后将数据发送到ThingSpeak平台。使用delay()函数控制数据更新频率。

案例2：使用BME280传感器发送温度、湿度和气压数据到ThingSpeak

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
#include <WiFiNINA.h>
#include <ThingSpeak.h>

char ssid[] = "yourNetwork";  // 你的Wi-Fi网络名称
char pass[] = "secretPassword";  // 你的Wi-Fi网络密码

int keyIndex = 0;
WiFiClient client;

unsigned long myChannelNumber = 123456;  // ThingSpeak通道编号
const char *myWriteAPIKey = "XYZ123456789";  // ThingSpeak写入API密钥

Adafruit_BME280 bme;  // I2C初始化

void setup() {
  Serial.begin(9600);
  while (!Serial);

  if (!bme.begin(0x76)) {
    Serial.println("Could not find a valid BME280 sensor, check wiring!");
    while (1);
  }

  WiFi.begin(ssid, pass);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");

  ThingSpeak.begin(client);  // 初始化ThingSpeak客户端
}

void loop() {
  float temperature = bme.readTemperature();
  float humidity = bme.readHumidity();
  float pressure = bme.readPressure() / 100.0F;

  Serial.print("Temperature = ");
  Serial.print(temperature);
  Serial.println(" *C");
  Serial.print("Humidity = ");
  Serial.print(humidity);
  Serial.println(" %");
  Serial.print("Pressure = ");
  Serial.print(pressure);
  Serial.println(" hPa");

  ThingSpeak.setField(1, temperature);
  ThingSpeak.setField(2, humidity);
  ThingSpeak.setField(3, pressure);

  int x = ThingSpeak.writeFields(myChannelNumber, myWriteAPIKey);
  if (x == 200) {
    Serial.println("Channel update successful.");
  } else {
    Serial.println("Problem updating channel. HTTP error code " + String(x));
  }

  delay(20000);  // 每20秒更新一次数据到ThingSpeak
}

要点解读：
与程序案例1类似，不同之处在于读取了气压数据，并将气压数据作为第三个字段发送到ThingSpeak平台。

案例3：使用BME280传感器发送温度和湿度数据到ThingSpeak，并在LCD显示屏上显示实时数据

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
#include <WiFiNINA.h>
#include <ThingSpeak.h>
#include <LiquidCrystal_I2C.h>

char ssid[] = "yourNetwork";  // 你的Wi-Fi网络名称
char pass[] = "secretPassword";  // 你的Wi-Fi网络密码

int keyIndex = 0;
WiFiClient client;

unsigned long myChannelNumber = 123456;  // ThingSpeak通道编号
const char *myWriteAPIKey = "XYZ123456789";  // ThingSpeak写入API密钥

Adafruit_BME280 bme;  // I2C初始化
LiquidCrystal_I2C lcd(0x27, 16, 2);  // LCD显示屏初始化

void setup() {
  Serial.begin(9600);
  while (!Serial);

  lcd.init();  // 初始化LCD显示屏
  lcd.backlight();

  if (!bme.begin(0x76)) {
    Serial.println("Could not find a valid BME280 sensor, check wiring!");
    while (1);
  }

  WiFi.begin(ssid, pass);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");

  ThingSpeak.begin(client);  // 初始化ThingSpeak客户端
}

void loop() {
  float temperature = bme.readTemperature();
  float humidity = bme.readHumidity();

  lcd.setCursor(0, 0);
  lcd.print("Temp: ");
  lcd.print(temperature);
  lcd.print(" C");

  lcd.setCursor(0, 1);
  lcd.print("Humidity: ");
  lcd.print(humidity);
  lcd.print(" %");

  ThingSpeak.setField(1, temperature);
  ThingSpeak.setField(2, humidity);

  int x = ThingSpeak.writeFields(myChannelNumber, myWriteAPIKey);
  if (x == 200) {
    Serial.println("Channel update successful.");
  } else {
    Serial.println("Problem updating channel. HTTP error code " + String(x));
  }

  delay(20000);  // 每20秒更新一次数据到ThingSpeak
}

要点解读：
与前两个案例相比，增加了LCD显示屏的初始化和数据显示部分。在loop()函数中，通过LCD显示屏实时显示温度和湿度数据。

在这里插入图片描述
案例4：使用BME280传感器获取温度和湿度数据，并通过Wi-Fi模块将数据发送到ThingSpeak

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
#include <WiFi.h>
#include <WiFiClient.h>
#include <ThingSpeak.h>

#define WIFI_SSID "your_wifi_ssid"
#define WIFI_PASSWORD "your_wifi_password"
#define THINGSPEAK_CHANNEL_ID 123456
#define THINGSPEAK_API_KEY "your_thingspeak_api_key"

Adafruit_BME280 bme;
WiFiClient client;

void setup() {
  Serial.begin(115200);

  WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi...");
  }

  ThingSpeak.begin(client);
  delay(2000);

  if (!bme.begin(0x76)) {
    Serial.println("Could not find a valid BME280 sensor, check wiring!");
    while (1);
  }
}

void loop() {
  float temperature = bme.readTemperature();
  float humidity = bme.readHumidity();

  Serial.print("Temperature: ");
  Serial.print(temperature);
  Serial.print(" °C   Humidity: ");
  Serial.print(humidity);
  Serial.println(" %");

  ThingSpeak.setField(1, temperature);
  ThingSpeak.setField(2, humidity);

  int httpCode = ThingSpeak.writeFields(THINGSPEAK_CHANNEL_ID, THINGSPEAK_API_KEY);
  if (httpCode == 200) {
    Serial.println("Data sent to ThingSpeak successfully.");
  } else {
    Serial.println("Error sending data to ThingSpeak.");
  }

  delay(2000);
}

要点解读：
在setup()函数中，使用WiFi.begin()函数连接到Wi-Fi网络，并使用ThingSpeak.begin()函数初始化ThingSpeak客户端。
使用bme.begin(0x76)函数初始化BME280传感器。注意，BME280传感器的I2C地址可能是0x76或0x77，具体取决于传感器的硬件设置。
在loop()函数中，使用bme.readTemperature()和bme.readHumidity()函数分别读取温度和湿度数据。
使用ThingSpeak.setField()函数将温度和湿度数据设置为ThingSpeak字段的值。
使用ThingSpeak.writeFields()函数将数据发送到ThingSpeak，并将返回的HTTP状态代码存储在httpCode变量中。
根据httpCode判断数据是否成功发送到ThingSpeak，并通过串口打印相应的消息。
使用delay()函数添加延迟，以便每2秒发送一次数据。

案例5：使用BME280传感器获取温度和湿度数据，并通过Ethernet Shield将数据发送到ThingSpeak

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
#include <SPI.h>
#include <Ethernet.h>
#include <ThingSpeak.h>

#define THINGSPEAK_CHANNEL_ID 123456
#define THINGSPEAK_API_KEY "your_thingspeak_api_key"

Adafruit_BME280 bme;
EthernetClient client;

void setup() {
  Serial.begin(9600);

  Ethernet.begin(mac);
  delay(2000);

  ThingSpeak.begin(client);
  delay(2000);

  if (!bme.begin(0x76)) {
    Serial.println("Could not find a valid BME280 sensor, check wiring!");
    while (1);
  }
}

void loop() {
  float temperature = bme.readTemperature();
  float humidity = bme.readHumidity();

  Serial.print("Temperature: ");
  Serial.print(temperature);
  Serial.print(" °C   Humidity: ");
  Serial.print(humidity);
  Serial.println(" %");

  ThingSpeak.setField(1, temperature);
  ThingSpeak.setField(2, humidity);

  int httpCode = ThingSpeak.writeFields(THINGSPEAK_CHANNEL_ID, THINGSPEAK_API_KEY);
  if (httpCode == 200) {
    Serial.println("Data sent to ThingSpeak successfully.");
  } else {
    Serial.println("Error sending data to ThingSpeak.");
  }

  delay(2000);
}

要点解读：
在这个示例中，使用了Ethernet Shield来连接到网络，并使用Ethernet库进行通信。
在setup()函数中，使用Ethernet.begin(mac)函数初始化Ethernet连接，并使用ThingSpeak.begin()函数初始化ThingSpeak客户端。
使用bme.begin(0x76)函数初始化BME280传感器。
在loop()函数中，使用bme.readTemperature()和bme.readHumidity()函数分别读取温度和湿度数据。
使用ThingSpeak.setField()函数将温度和湿度数据设置为ThingSpeak字段的值。
使用ThingSpeak.writeFields()函数将数据发送到ThingSpeak，并将返回的HTTP状态代码存储在httpCode变量中。
根据httpCode判断数据是否成功发送到ThingSpeak，并通过串口打印相应的消息。
使用delay()函数添加延迟，以便每2秒发送一次数据。

案例6：使用BME280传感器获取温度和湿度数据，并通过ESP8266 Wi-Fi模块将数据发送到ThingSpeak

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
#include <ESP8266WiFi.h>
#include <ThingSpeak.h>

#define WIFI_SSID "your_wifi_ssid"
#define WIFI_PASSWORD "your_wifi_password"
#define THINGSPEAK_CHANNEL_ID 123456
#define THINGSPEAK_API_KEY "your_thingspeak_api_key"

Adafruit_BME280 bme;

void setup() {
  Serial.begin(115200);

  WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi...");
  }

  ThingSpeak.begin(client);
  delay(2000);

  if (!bme.begin(0x76)) {
    Serial.println("Could not find a valid BME280 sensor, check wiring!");
    while (1);
  }
}

void loop() {
  float temperature = bme.readTemperature();
  float humidity = bme.readHumidity();

  Serial.print("Temperature: ");
  Serial.print(temperature);
  Serial.print(" °C   Humidity: ");
  Serial.print(humidity);
  Serial.println(" %");

  ThingSpeak.setField(1, temperature);
  ThingSpeak.setField(2, humidity);

  int httpCode = ThingSpeak.writeFields(THINGSPEAK_CHANNEL_ID, THINGSPEAK_API_KEY);
  if (httpCode == 200) {
    Serial.println("Data sent to ThingSpeak successfully.");
  } else {
    Serial.println("Error sending data to ThingSpeak.");
  }

  delay(2000);
}

要点解读：
在这个示例中，使用了ESP8266 Wi-Fi模块来连接到Wi-Fi网络，需要包括<ESP8266WiFi.h>头文件。
在setup()函数中，使用WiFi.begin()函数连接到Wi-Fi网络，并使用ThingSpeak.begin()函数初始化ThingSpeak客户端。
使用bme.begin(0x76)函数初始化BME280传感器。
在loop()函数中，使用bme.readTemperature()和bme.readHumidity()函数分别读取温度和湿度数据。
使用ThingSpeak.setField()函数将温度和湿度数据设置为ThingSpeak字段的值。
使用ThingSpeak.writeFields()函数将数据发送到ThingSpeak，并将返回的HTTP状态代码存储在httpCode变量中。
根据httpCode判断数据是否成功发送到ThingSpeak，并通过串口打印相应的消息。
使用delay()函数添加延迟，以便每2秒发送一次数据。
这些示例代码演示了如何在Arduino智能家居项目中使用BME280传感器发送温度和湿度数据到ThingSpeak。你可以根据自己的需求和硬件配置进行相应的修改和扩展。关键点在于使用bme.readTemperature()和bme.readHumidity()函数读取温度和湿度数据，并使用ThingSpeak.setField()函数设置字段的值，最后使用ThingSpeak.writeFields()函数发送数据到ThingSpeak。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。

在这里插入图片描述

驴友花雕

关注

35
点赞
踩
18

收藏

觉得还不错? 一键收藏
打赏
4
评论
【雕爷学编程】Arduino智能家居之使用BME280传感器发送温度和湿度数据到ThingSpeak（Adafruit BME280库）

在使用时，需要注意传感器的连接和引脚配置，安装和使用Adafruit BME280库，以及数据传输的安全性和隐私保护。它们可能有错误、不适用或者无法编译。通过编写简单的代码，结合传感器和执行器的使用，可以实现智能家居系统的各种功能。1、温度和湿度控制：通过连接温度传感器和湿度传感器，Arduino可以实时监测室内环境的温度和湿度，并通过控制空调、加热器或加湿器等执行器，实现室内温湿度的自动调节。设计用户友好的界面和操作方式，提供简单直观的控制和反馈机制，以及考虑用户习惯和需求，能够提升系统的整体用户体验。
复制链接

扫一扫
