【花雕学编程】Arduino FOC 之双足轮腿机器人运动控制

在这里插入图片描述

Arduino是一个开放源码的电子原型平台,它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板,它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的,你可以使用Arduino IDE(集成开发环境)来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区,你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是:
1、开放源码:Arduino的硬件和软件都是开放源码的,你可以自由地修改、复制和分享它们。
2、易用:Arduino的硬件和软件都是为初学者和非专业人士设计的,你可以轻松地上手和使用它们。
3、便宜:Arduino的硬件和软件都是非常经济的,你可以用很低的成本来实现你的想法。
4、多样:Arduino有多种型号和版本,你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新:Arduino可以让你用电子的方式来表达你的创意和想象,你可以用Arduino来制作各种有趣和有用的项目,如机器人、智能家居、艺术装置等。

在这里插入图片描述

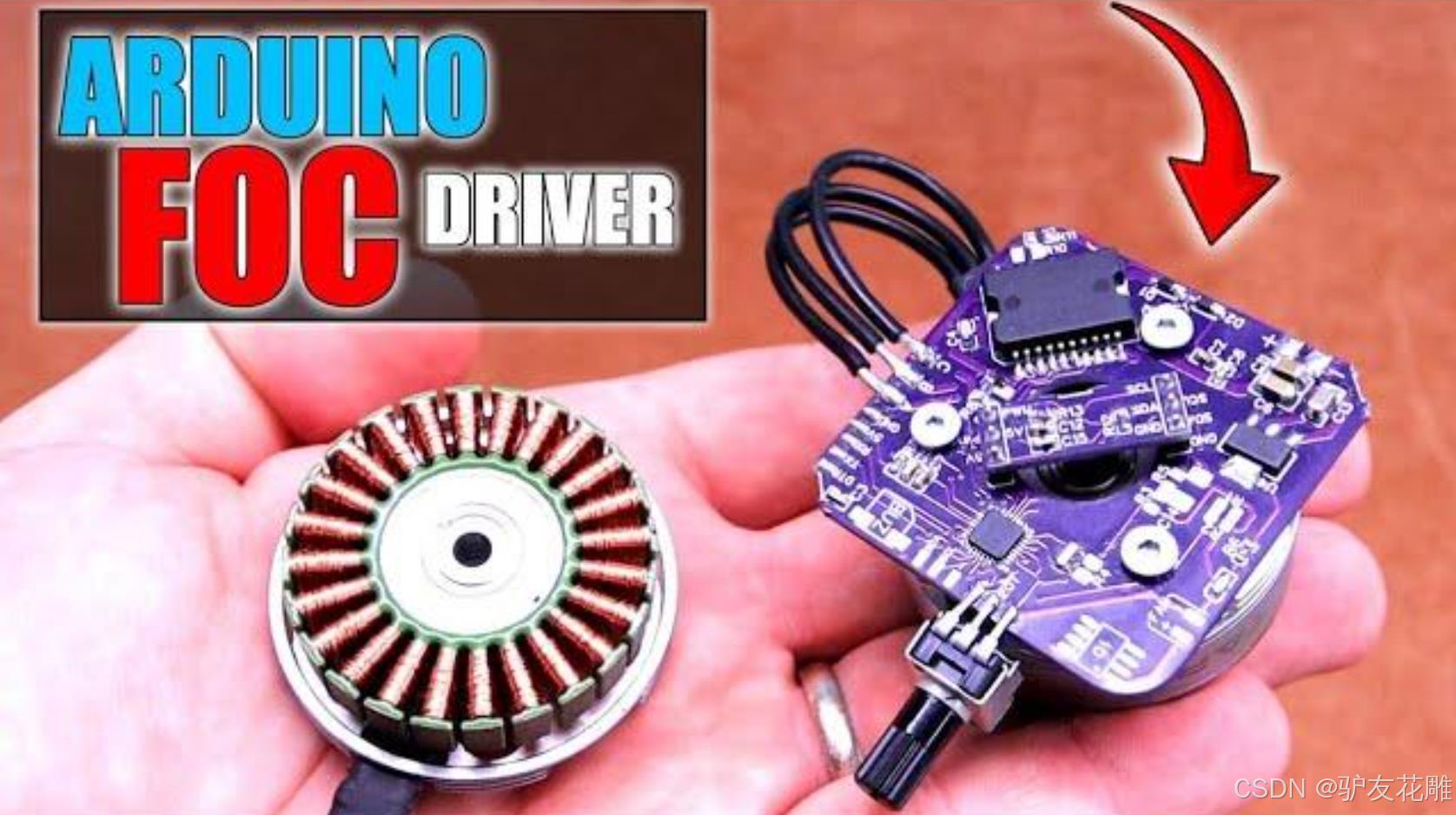

Arduino FOC(Field Oriented Control,场向量控制)是一种先进的电机控制技术,它允许精确控制电机的转矩和速度。这种控制技术特别适用于无刷直流电机(BLDC)和步进电机。在Arduino平台上实现FOC可以提供平滑的运行和高度的扭矩、速度和位置控制,它通过精确控制电机的电流和电压来实现高效率、高精度和低噪声的操作。

主要特点:
1、高性能电机控制:FOC是一种高级的电机控制算法,可以精准控制PMSM(永磁同步电机)和BLDC(无刷直流)电机,实现平滑的转速和扭矩输出。
2、闭环控制架构:FOC采用闭环反馈控制,通过检测电机的位置和速度数据,实时调整输出电压和电流,确保电机动作符合预期。
3、模块化设计:Arduino FOC库采用模块化设计,包含电机建模、速度/位置/电流控制环、PWM生成等子模块,用户可根据需求灵活组合使用。
4、可移植性强:Arduino FOC可移植到多种硬件平台,如Arduino、ESP32、STM32与树莓派等,适用于功率从几十瓦到几千瓦的电机系统。
5、参数自动识别:FOC库具有自动识别电机参数的功能,可以大幅简化电机控制系统的调试过程。

应用场景:
1、工业自动化:在工厂的机器人、传送带、CNC加工设备等领域,Arduino FOC可提供高性能的电机控制解决方案。
2、电动车辆:电动自行车、电动汽车、电动叉车等车载电机驱动系统,可以采用Arduino FOC进行精准控制。
3、家用电器:在电风扇、洗衣机、空调等家用电器中,Arduino FOC可实现细腻的电机速度和扭矩控制。
4、航模和无人机:航模飞机、无人机等对电机控制性能要求很高的领域,Arduino FOC能够提供高精度的电机驱动。
5、机器人:工业机器人、服务机器人、仿生机器人等对电机控制性能有严格要求的领域,Arduino FOC是一个不错的选择。

需要注意的事项:
1、硬件要求:Arduino FOC对控制器的性能(如CPU频率、RAM/ROM容量等)有一定要求,需要选择合适的硬件平台。
2、调试复杂性:FOC算法涉及电机建模、坐标变换、PI调节器等诸多环节,调试和调优过程相对复杂,需要一定的专业知识。
3、噪声抑制:电机驱动电路容易产生噪声干扰,需要采取合理的屏蔽和滤波措施,确保信号质量。
4、安全防护:电机驱动系统可能会产生过电流、过压等故障,需要配备可靠的保护电路,确保人身和设备安全。
5、系统集成:将Arduino FOC集成到完整的电机驱动系统中时,需要考虑机械、电力、控制等各个方面的协调配合。

总的来说,Arduino FOC是一种功能强大、性能优秀的电机控制解决方案,适用于工业自动化、电动车辆、家用电器等众多领域。但在硬件选型、算法调试、噪声抑制和安全防护等方面都需要谨慎考虑,以确保系统稳定可靠地运行。

附录:系列目录
1、Arduino FOC的特点、场景和使用事项
http://t.csdnimg.cn/WZhYL

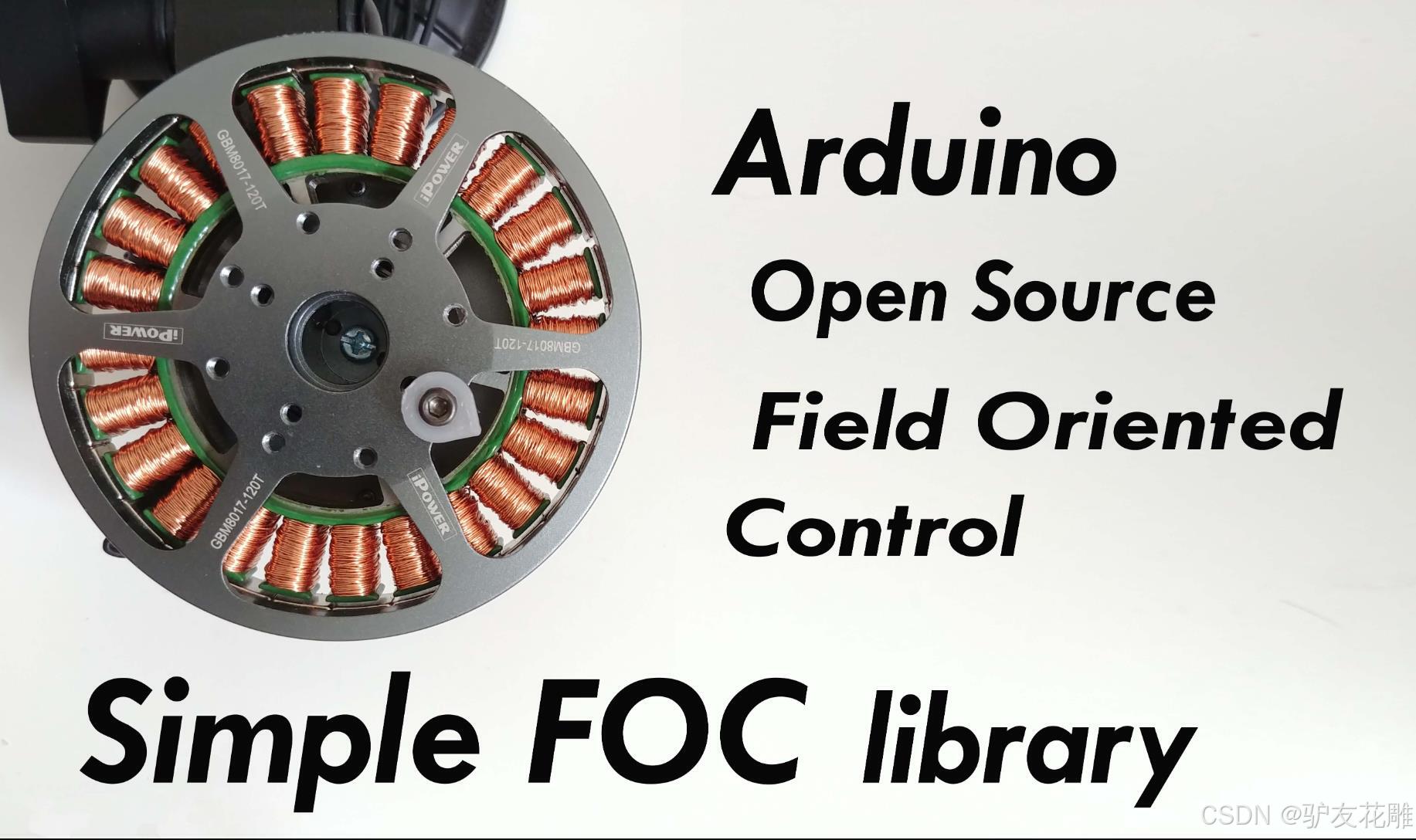

2、Arduino FOC 之简单FOC库 - 跨平台的无刷直流和步进电机FOC实现
http://t.csdnimg.cn/p9ADE
3、Arduino FOC 之无刷直流电机速度控制
http://t.csdnimg.cn/gZ7CY
4、Arduino FOC 之步进电机位置控制
http://t.csdnimg.cn/VYbIb
5、Arduino FOC 之无刷直流电机电流控制
http://t.csdnimg.cn/wWGVu
6、Arduino FOC 之 SimpleFOC 库的主要函数
http://t.csdnimg.cn/S26MC
7、Arduino FOC 之 ArduinoFOC库的核心函数
http://t.csdnimg.cn/3VLzF
8、Arduino FOC 之传感器校准
http://t.csdnimg.cn/NS3TR

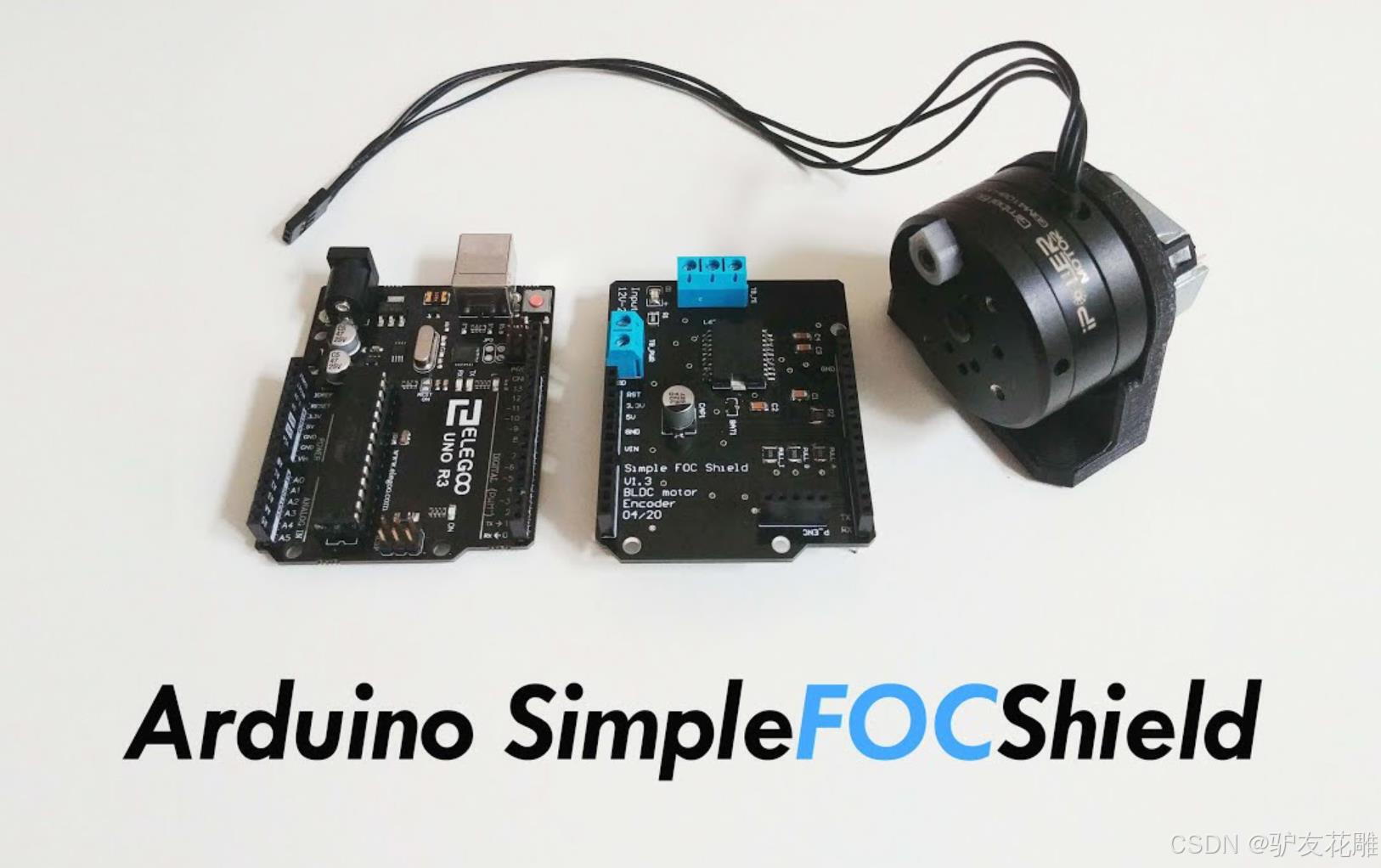

9、Arduino FOC 之SimpleFOCShield v2.0.4无刷电机驱动板
http://t.csdnimg.cn/g9mP7
10、Arduino FOC 之 AS5600角度读取
http://t.csdnimg.cn/dmI6F
11、Arduino FOC 之 FOC算法
http://t.csdnimg.cn/ENxc0
12、Arduino FOC 之 SimpleFOC库的适配电机方案
http://t.csdnimg.cn/QdH6k

在这里插入图片描述
Arduino FOC 之双足轮腿机器人运动控制

主要特点
灵活的运动机制:
双足轮腿机器人结合了双足行走与轮式运动的优点,能够在不同地形上灵活移动,既可以进行步态行走,也可以利用轮子快速移动,适应性强。
高效的运动控制:
采用Arduino FOC(场向量控制)技术,可以实现对电机的精确控制,确保机器人在行走和转向时的平稳性和高效性,减少能量消耗。
实时反馈与调整:
机器人配备各种传感器(如陀螺仪、加速度计、距离传感器等),能够实时监测运动状态并进行动态调整,确保运动的稳定性和安全性。
多种运动模式:
支持多种运动模式的切换,如行走、转向、停顿等,可以根据任务需求灵活调整运动策略,提高机器人的适应能力。
智能运动规划:
结合路径规划算法,双足轮腿机器人可以自主选择最佳路径,避免障碍物,实现自主导航,提高工作效率。

应用场景
服务机器人:
在家庭及商业环境中,双足轮腿机器人可以用于搬运物品、提供服务等,提升人机交互的便利性。
医疗辅助:
在医疗领域,该机器人可以用于辅助患者移动、提供陪伴等,改善患者的生活质量。
探险与救援:
在灾后救援和探险活动中,双足轮腿机器人能够在复杂的地形中灵活移动,帮助搜寻和运输物资。
教育与科研:
在机器人教育和研究中,双足轮腿机器人作为实验平台,可以帮助学生和研究人员理解运动控制和机器人技术。
娱乐与互动:
在娱乐领域,该机器人可以作为互动玩具或表演机器人,吸引用户的注意力,提升娱乐体验。

需要注意的事项
运动稳定性:
由于双足轮腿机器人在行走过程中重心变化较大,需要设计合理的运动控制算法,以确保运动的稳定性,避免倾覆。
传感器精度:
传感器的选择和安装对于机器人的运动控制至关重要,需确保传感器能够精确地获取实时数据,以支持动态调整。
动力系统设计:
需要合理设计动力系统,确保电机的功率和扭矩能够满足机器人在各种运动模式下的需求,避免因动力不足导致的运动失败。
复杂环境适应性:
在复杂环境中,需考虑地面摩擦、坡度及障碍物等因素对运动的影响,优化路径规划与控制策略。
安全机制设计:
必须设计合理的安全机制,如运动范围限制、故障检测和急停功能,以确保在异常情况下能够及时响应,防止设备损坏或安全事故。
通过合理应用Arduino FOC的双足轮腿机器人运动控制技术,开发者能够实现高效、灵活的运动控制,提升机器人的应用能力和用户体验。

在这里插入图片描述

1、基本运动控制

#include <Arduino.h>

const int motorPinLeft = 3;  // 左轮电机引脚
const int motorPinRight = 5; // 右轮电机引脚

void setup() {
    pinMode(motorPinLeft, OUTPUT);
    pinMode(motorPinRight, OUTPUT);
}

void loop() {
    // 直行
    analogWrite(motorPinLeft, 255);
    analogWrite(motorPinRight, 255);
    delay(2000); // 直行 2 秒

    // 停止
    analogWrite(motorPinLeft, 0);
    analogWrite(motorPinRight, 0);
    delay(1000); // 停止 1 秒

    // 后退
    analogWrite(motorPinLeft, 128);
    analogWrite(motorPinRight, 128);
    delay(2000); // 后退 2 秒

    // 停止
    analogWrite(motorPinLeft, 0);
    analogWrite(motorPinRight, 0);
    delay(1000); // 停止 1 秒
}

要点解读:
基本电机控制:通过 analogWrite 控制电机的 PWM 信号,实现简单的前进和后退动作。
运动模式定义:代码中定义了直行、停止和后退的基本运动模式,便于后续扩展。
时间控制:使用 delay() 函数控制每个动作的持续时间,确保运动的明确性。
容易调试:简单的运动模式使得调试过程相对简单,便于观察电机的响应。
可扩展性:此基础代码可以为更复杂的运动模式(如转弯、加速等)提供基础。

2、转弯控制

#include <Arduino.h>

const int motorPinLeft = 3;  // 左轮电机引脚
const int motorPinRight = 5; // 右轮电机引脚

void setup() {
    pinMode(motorPinLeft, OUTPUT);
    pinMode(motorPinRight, OUTPUT);
}

void loop() {
    // 直行
    analogWrite(motorPinLeft, 255);
    analogWrite(motorPinRight, 255);
    delay(2000); // 直行 2 秒

    // 右转
    analogWrite(motorPinLeft, 255);
    analogWrite(motorPinRight, 0);
    delay(1000); // 右转 1 秒

    // 停止
    analogWrite(motorPinLeft, 0);
    analogWrite(motorPinRight, 0);
    delay(1000); // 停止 1 秒

    // 左转
    analogWrite(motorPinLeft, 0);
    analogWrite(motorPinRight, 255);
    delay(1000); // 左转 1 秒

    // 停止
    analogWrite(motorPinLeft, 0);
    analogWrite(motorPinRight, 0);
    delay(1000); // 停止 1 秒
}

要点解读:
转弯控制实现:通过调整左右电机的转速实现转弯,提供了更灵活的运动方式。
运动逻辑清晰:代码结构简单明了,便于理解转弯的逻辑和控制方式。
精确控制:通过改变电机的 PWM 信号来精确控制运动方向和速度。
时间参数化:转弯时间可以根据实际需要进行调整,便于适应不同的行驶环境。
扩展性:此代码可以进一步扩展以支持更复杂的路径规划和运动控制。

3、复杂运动模式(前进、转弯、停止)

#include <Arduino.h>

const int motorPinLeft = 3;  // 左轮电机引脚
const int motorPinRight = 5; // 右轮电机引脚

void moveForward(int duration) {
    analogWrite(motorPinLeft, 255);
    analogWrite(motorPinRight, 255);
    delay(duration);
}

void turnRight(int duration) {
    analogWrite(motorPinLeft, 255);
    analogWrite(motorPinRight, 0);
    delay(duration);
}

void turnLeft(int duration) {
    analogWrite(motorPinLeft, 0);
    analogWrite(motorPinRight, 255);
    delay(duration);
}

void stopMovement(int duration) {
    analogWrite(motorPinLeft, 0);
    analogWrite(motorPinRight, 0);
    delay(duration);
}

void setup() {
    pinMode(motorPinLeft, OUTPUT);
    pinMode(motorPinRight, OUTPUT);
}

void loop() {
    moveForward(2000); // 前进 2 秒
    stopMovement(1000); // 停止 1 秒
    turnRight(1000); // 右转 1 秒
    stopMovement(1000); // 停止 1 秒
    moveForward(2000); // 前进 2 秒
    stopMovement(1000); // 停止 1 秒
    turnLeft(1000); // 左转 1 秒
    stopMovement(1000); // 停止 1 秒
}

要点解读:
模块化设计:通过定义函数实现不同的运动模式,提高了代码的可读性和可维护性。
运动模式丰富:结合前进、停止、转弯等多种运动模式,增强了机器人的灵活性。
易于调整:参数化的运动时间使得调整运动行为变得简单,适应不同场景。
清晰的逻辑结构:每个运动模式清晰独立,便于理解和修改。
扩展能力:可以进一步添加其他功能,如传感器输入、路径规划等,适合开发更复杂的运动控制算法。

在这里插入图片描述

4、双足轮腿机器人基本行走控制

#include <Stepper.h>

// 定义电机引脚和步数
const int stepsPerRevolution = 200;
Stepper leftLeg(stepsPerRevolution, 2, 3);
Stepper rightLeg(stepsPerRevolution, 4, 5);

void setup() {
  leftLeg.setSpeed(60);
  rightLeg.setSpeed(60);
}

void loop() {
  // 向前迈步
  leftLeg.step(1000); // 左腿向前
  rightLeg.step(-1000); // 右腿向后
  delay(1000);

  // 向后迈步
  leftLeg.step(-1000); // 左腿向后
  rightLeg.step(1000); // 右腿向前
  delay(1000);
}

5、双足轮腿机器人转弯控制

#include <Stepper.h>

const int stepsPerRevolution = 200;
Stepper leftLeg(stepsPerRevolution, 2, 3);
Stepper rightLeg(stepsPerRevolution, 4, 5);

void setup() {
  leftLeg.setSpeed(60);
  rightLeg.setSpeed(60);
}

void loop() {
  // 向左转
  leftLeg.step(1000); // 左腿向前
  rightLeg.step(500); // 右腿向前,步数减半实现转弯
  delay(1000);

  // 向右转
  leftLeg.step(500); // 左腿向前,步数减半实现转弯
  rightLeg.step(1000); // 右腿向前
  delay(1000);
}

6、双足轮腿机器人避障控制

#include <Stepper.h>
#include <NewPing.h>

const int stepsPerRevolution = 200;
Stepper leftLeg(stepsPerRevolution, 2, 3);
Stepper rightLeg(stepsPerRevolution, 4, 5);
NewPing sonar(10, 11, 200); // 超声波传感器引脚

void setup() {
  leftLeg.setSpeed(60);
  rightLeg.setSpeed(60);
}

void loop() {
  // 超声波避障
  unsigned int uS = sonar.ping(); // 获得距离
  delay(50);
  unsigned int distance = uS / US_ROUNDTRIP_CM;

  if (distance < 20) { // 如果距离小于20厘米
    leftLeg.step(-1000); // 后退
    rightLeg.step(-1000);
    delay(500);
  } else {
    // 正常行走
    leftLeg.step(1000);
    rightLeg.step(-1000);
    delay(1000);
  }
}

要点解读
电机选择与控制:
根据双足轮腿机器人的设计,选择合适的步进电机或伺服电机,并使用Arduino进行精确控制。
行走模式:
设计不同的行走模式,如直线行走、转弯和避障,以适应不同的环境和任务需求。
速度控制:
通过设置电机的速度,控制机器人的行走速度,以实现平滑的运动。
实时反馈与调整:
使用传感器(如超声波传感器)获取环境信息,并根据反馈实时调整机器人的运动。
路径规划:
根据机器人的任务和环境,规划合理的运动路径,以提高效率和安全性。

注意,以上案例只是为了拓展思路,仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时,您要根据自己的硬件配置、使用场景和具体需求进行调整,并多次实际测试。您还要正确连接硬件,了解所用传感器和设备的规范和特性。涉及硬件操作的代码,您要在使用前确认引脚和电平等参数的正确性和安全性。

在这里插入图片描述

### 双机器人模型设计方案 双机器人是一种基于两平衡原理的移动平台,其设计涉及机械结构、控制算法以及动力建模等多个方面。以下是关于双机器人模型的设计方案及相关仿真工具的内容。 #### 1. 动力建模 双机器人的运动可以被描述为倒立摆系统的一种形式。该系统的动态方程通常通过拉格朗日方法推导得出[^1]。假设机器人具有质量 \(m\) 和惯性矩 \(I\),则可以通过以下公式表示其基本的动力特性: \[ M(q)\ddot{q} + C(q,\dot{q})\dot{q} + G(q) = \tau \] 其中: - \(M(q)\): 质量矩阵; - \(C(q, \dot{q})\): 科氏力和离心力项; - \(G(q)\): 重力向量; - \(\tau\): 控制输入扭矩; 对于简化版的单自由度双机器人,可进一步得到如下线性化状态空间表达式[^2]: ```python import numpy as np A = np.array([[0, 1], [g/l, -b/m]]) B = np.array([[0], [1/(m*l)]]) ``` 上述代码片段展示了如何构建一个简单的状态空间模型用于控制系统分析。 #### 2. 平衡控制器设计 为了使双机器人保持直立并稳定运行,PID控制器或LQR(Linear Quadratic Regulator)是最常用的两种策略之一。LQR能够优化性能指标函数中的权值参数来实现更优的稳定性表现[^3]。 #### 3. 仿真环境搭建 (SolidWorks Simulation) 利用 SolidWorks 进行三维实体造型的同时还可以借助内置插件完成有限元分析(FEA),从而验证实际物理尺寸下的应力分布情况是否满需求。此外,在多体动力模块中也可以模拟整个装置的工作过程以便调整初始条件或者测试不同场景下响应行为的变化趋势[^4]。 ---
