Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

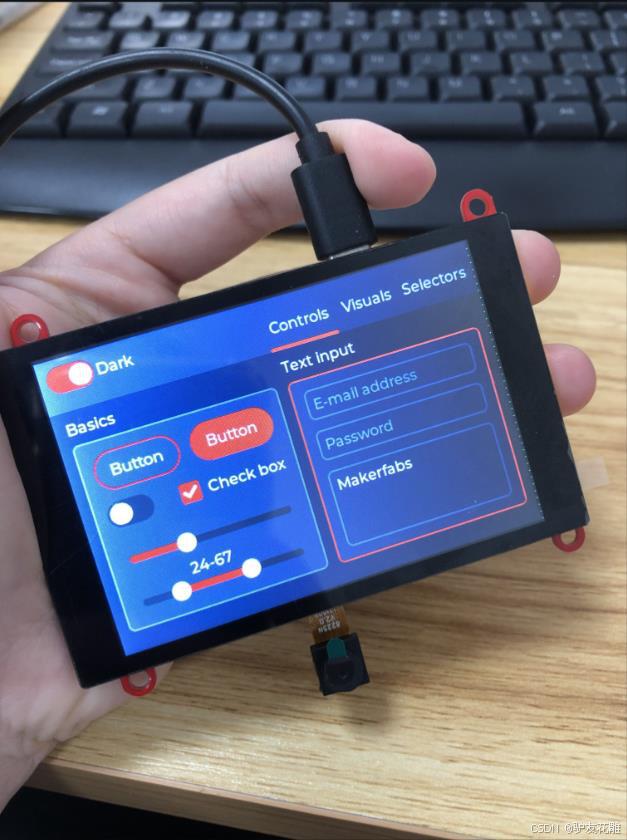

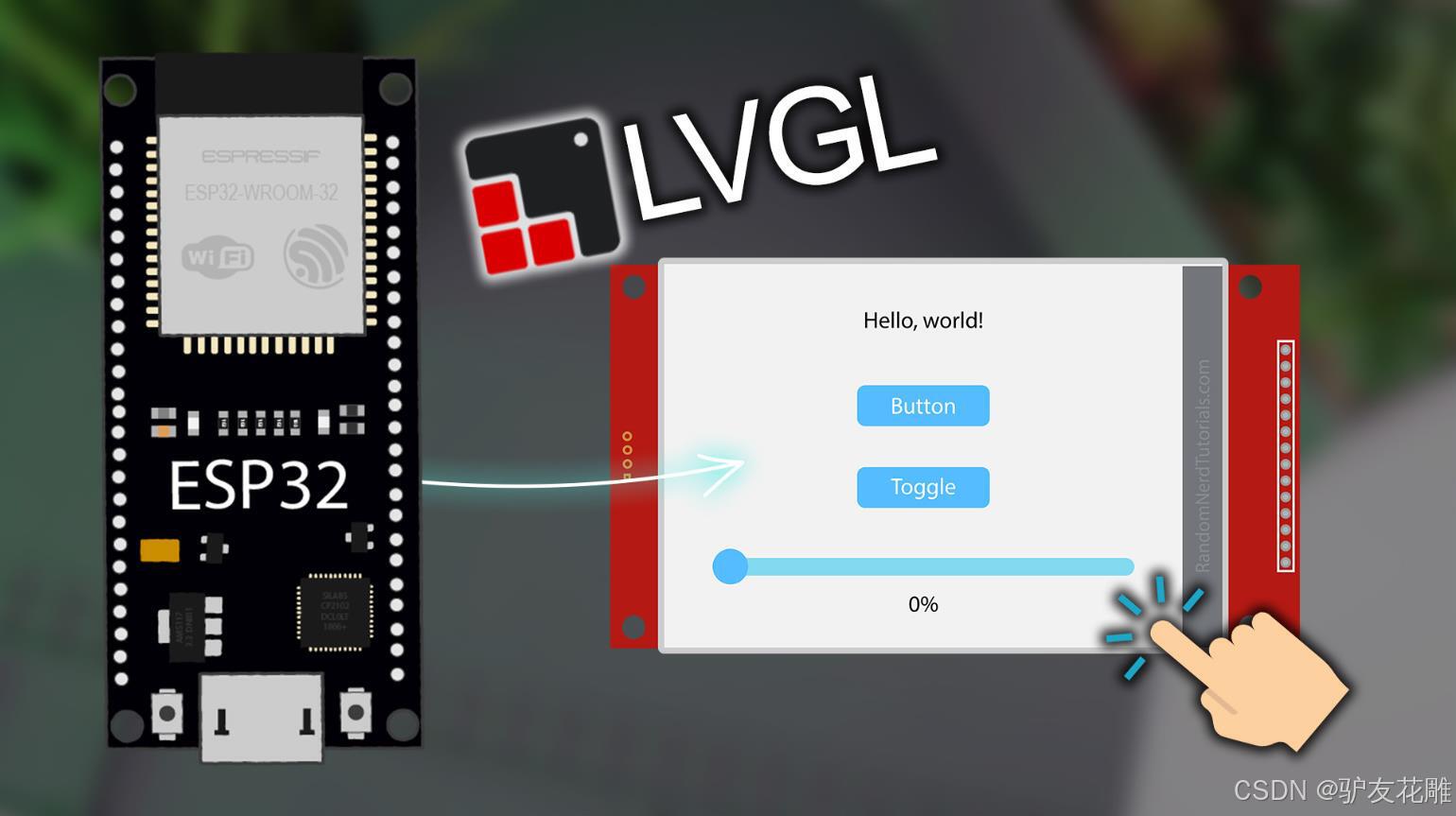

Arduino LVGL（Light and Versatile Graphics Library）是一个功能强大、轻量级的图形库，专为嵌入式系统设计，尤其适用于Arduino等微控制器平台。以下是对其主要特点、应用场景以及需要注意的事项的详细解释。
1、主要特点
1）轻量级：
LVGL是一个轻量级的图形库，适合资源有限的嵌入式系统。它在内存使用和处理速度上进行了优化，使其能够在低功耗设备上流畅运行。
2）丰富的组件：
LVGL提供了多种用户界面组件，比如按钮、滑块、图表、列表、图像等，开发者可以利用这些组件快速构建复杂的用户界面。
3）高效的渲染能力：
LVGL支持多种显示驱动程序，能够高效地渲染图形，支持抗锯齿、alpha混合等图形效果，从而提升界面的视觉质量。
4）灵活的主题和样式：
LVGL支持主题和样式的自定义，使得开发者可以根据需求轻松调整界面的外观，增加了界面的美观性和用户体验。
5）多种输入设备支持：
支持触摸屏、鼠标、键盘等多种输入设备，能够实现丰富的用户交互。
6）多平台支持：
LVGL不仅可以在Arduino上运行，还可以在多个嵌入式平台和操作系统上使用，包括ESP32、STM32、Linux等，具有良好的跨平台性。
2、应用场景
1）嵌入式设备的用户界面：
适用于需要图形用户界面的嵌入式设备，如智能家居控制面板、工业控制系统、医疗设备等。
2）物联网（IoT）设备：
在物联网应用中，LVGL可以用来构建设备的控制界面，例如智能传感器、网关设备的设置界面。
3）便携式设备：
适合用于便携式电子设备，如手持设备、智能手表等，因其轻量特性和高效性能能够满足电池供电的需求。
4）教育和原型开发：
适用于教育和原型开发环境，开发者可以快速实现用户界面，帮助学生和初学者理解图形界面的设计与实现。
5）高级应用：
可用于需要复杂图形和动画的应用，如游戏开发或多媒体应用，利用其渲染能力实现丰富的用户体验。
3、需要注意的事项
1）内存管理：
尽管LVGL是轻量级的，但在内存使用方面仍需谨慎。开发者需要合理管理内存，避免内存泄漏或溢出，特别是在资源受限的环境中。
2）性能优化：
在实现复杂界面时，需要对性能进行优化。例如，减少不必要的重绘，使用图像缓存等方法，提高界面的响应速度和流畅度。
3）输入设备的兼容性：
在选择输入设备时，要确保与LVGL的兼容性。例如，不同的触摸屏可能需要不同的驱动程序，开发者需要确保所用的硬件能够正常工作。
4）学习曲线：
LVGL虽然功能强大，但其使用和配置可能有一定的学习曲线。开发者需要花时间熟悉LVGL的API和工作流程，才能有效利用其功能。
5）文档与社区支持：
LVGL有较好的文档和社区支持，但在遇到问题时，开发者应积极查阅官方文档，参与社区讨论，以获得帮助和解决方案。
总结
Arduino LVGL是一个强大的图形库，适合在资源有限的嵌入式系统上构建高效的用户界面。通过其丰富的组件和灵活的特性，开发者可以实现多种应用场景中的图形界面。然而，在使用过程中，合理管理内存和优化性能是成功的关键。通过充分利用LVGL的特性，开发者能够创建出美观且功能强大的用户界面。
Arduino LVGL 之优化文本显示性能
在使用 Arduino 和 LVGL（Light and Versatile Graphics Library）进行图形用户界面开发时，文本显示的性能优化是提升界面流畅性和用户体验的关键因素。优化文本显示不仅可以提高渲染速度，还能减少资源占用，确保在资源有限的嵌入式设备上顺畅运行。
主要特点
高效的文本渲染：
LVGL 提供了高效的文本渲染算法，能够快速处理和显示文本，特别是在动态更新文本内容时，优化其性能尤为重要。
字符缓存机制：
采用字符缓存机制，避免重复渲染相同的文本，减少 CPU 和内存的负担，提高整体渲染效率。
字体优化：
支持多种字体格式，并允许使用位图字体（如 .bdf 格式），这些字体在渲染时占用更少的资源，适合资源受限的设备。
文本裁剪：
实现文本裁剪功能，仅渲染可见区域的文本，进一步提高渲染性能，避免不必要的计算。
异步更新：
通过异步更新机制，避免在主循环中阻塞，使得文本更新操作不会影响界面的其他部分，保持界面的响应性。
状态管理：
通过合理的状态管理，确保只有在必要时才更新文本，减少不必要的重绘，提高性能。
应用场景
实时数据显示：
在环境监测、传感器数据展示等应用中，优化文本显示性能可以确保实时数据流畅更新，提升用户体验。
动态状态指示：
在控制面板或仪表盘中，实时显示设备状态、报警信息等，优化文本显示可以保证信息的及时性和准确性。
多媒体应用：
在音频、视频播放等多媒体应用中，文本信息（如歌曲名、状态提示等）的流畅显示和更新非常重要。
游戏界面：
在游戏应用中，动态提示信息、得分、时间等文本显示的优化能够提升游戏体验和交互效果。
教育和培训软件：
在教育类应用中，实时更新的文本信息（如题目、反馈等）需要流畅且清晰，优化文本显示能增强学习体验。
需要注意的事项
资源管理：
在进行文本显示优化时，需综合考虑内存、CPU 和显示性能，确保在不同设备上都能保持良好的性能。
字体选择：
选择适合的字体样式和大小，尽量使用位图字体以减少渲染负担，确保字体在显示时的清晰度和可读性。
更新策略：
设计合理的文本更新策略，避免过于频繁的更新操作，减少不必要的重绘和资源浪费。
视觉效果与性能平衡：
在优化性能的同时，保持文本的可读性和美观度，确保用户在使用时不会感到视觉上的不适。
测试与验证：
在不同的硬件平台上进行充分的测试，确保优化措施的有效性和稳定性，避免在特定环境下出现性能问题。
总结
优化文本显示性能是 Arduino 和 LVGL 图形用户界面开发中的重要环节。通过高效的渲染算法、字符缓存机制、字体优化和合理的更新策略，可以显著提升文本显示的流畅性和响应性。这对于实时数据展示、动态状态指示和多媒体应用等场景尤为重要。在开发过程中，关注资源管理、更新策略和视觉效果的平衡，将有助于构建高质量的用户界面，确保系统的稳定性和用户的满意度。
1、使用缓存优化文本显示性能
#include <Arduino.h>
#include <lvgl.h>
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
lv_obj_t *label;
static lv_disp_draw_buf_t draw_buf;
static lv_color_t buf[TFT_WIDTH * 10];
// 显示刷新回调
void my_disp_flush(lv_disp_drv_t *disp, const lv_area_t *area, lv_color_t *color_p) {
tft.startWrite();
tft.setAddrWindow(area->x1, area->y1, area->x2 - area->x1 + 1, area->y2 - area->y1 + 1);
tft.pushColors(&color_p->full, (area->x2 - area->x1 + 1) * (area->y2 - area->y1 + 1), true);
tft.endWrite();
lv_disp_flush_ready(disp);
}
void setup() {
Serial.begin(115200);
lv_init();
tft.begin();
tft.setRotation(1);
lv_disp_draw_buf_init(&draw_buf, buf, NULL, TFT_WIDTH * 10);
static lv_disp_drv_t disp_drv;
lv_disp_drv_init(&disp_drv);
disp_drv.hor_res = TFT_WIDTH;
disp_drv.ver_res = TFT_HEIGHT;
disp_drv.flush_cb = my_disp_flush;
disp_drv.draw_buf = &draw_buf;
lv_disp_drv_register(&disp_drv);
label = lv_label_create(lv_scr_act());
lv_label_set_text(label, "优化文本显示性能测试");
lv_obj_align(label, LV_ALIGN_CENTER, 0, 0);
}
void loop() {
lv_timer_handler();
delay(5);
}
2、使用压缩字体优化文本显示性能
#include <Arduino.h>
#include <lvgl.h>
#include <TFT_eSPI.h>
// 加载压缩字体文件
LV_FONT_DECLARE(my_compressed_font);
TFT_eSPI tft = TFT_eSPI();
lv_obj_t *label;
static lv_disp_draw_buf_t draw_buf;
static lv_color_t buf[TFT_WIDTH * 10];
void my_disp_flush(lv_disp_drv_t *disp, const lv_area_t *area, lv_color_t *color_p) {
tft.startWrite();
tft.setAddrWindow(area->x1, area->y1, area->x2 - area->x1 + 1, area->y2 - area->y1 + 1);
tft.pushColors(&color_p->full, (area->x2 - area->x1 + 1) * (area->y2 - area->y1 + 1), true);
tft.endWrite();
lv_disp_flush_ready(disp);
}
void setup() {
Serial.begin(115200);
lv_init();
tft.begin();
tft.setRotation(1);
lv_disp_draw_buf_init(&draw_buf, buf, NULL, TFT_WIDTH * 10);
static lv_disp_drv_t disp_drv;
lv_disp_drv_init(&disp_drv);
disp_drv.hor_res = TFT_WIDTH;
disp_drv.ver_res = TFT_HEIGHT;
disp_drv.flush_cb = my_disp_flush;
disp_drv.draw_buf = &draw_buf;
lv_disp_drv_register(&disp_drv);
label = lv_label_create(lv_scr_act());
lv_label_set_text(label, "使用压缩字体测试");
lv_obj_set_style_text_font(label, &my_compressed_font, 0);
lv_obj_align(label, LV_ALIGN_CENTER, 0, 0);
}
void loop() {
lv_timer_handler();
delay(5);
}
3、基本文本显示与更新
#include <Arduino.h>
#include <lvgl.h>
lv_obj_t *label;
static char text_buffer[64]; // 文本缓冲区
void update_text() {
static int count = 0;
count++;
snprintf(text_buffer, sizeof(text_buffer), "计数: %d", count);
lv_label_set_text(label, text_buffer);
}
void setup() {
lv_init();
// 初始化显示和输入设备...
// 创建标签
label = lv_label_create(lv_scr_act());
lv_label_set_text(label, "计数: 0");
lv_obj_align(label, NULL, LV_ALIGN_CENTER, 0, 0);
// 启动LVGL任务处理
lv_task_create([](lv_task_t *task) {
update_text(); // 更新文本
}, 1000, LV_TASK_PRIO_MID, NULL); // 每秒更新一次
}
void loop() {
lv_task_handler(); // 处理LVGL任务
delay(5); // 延迟
}
要点解读
文本缓冲区：使用static char text_buffer[64]作为文本缓冲区，避免每次更新时都进行内存分配，提高性能。
定时更新：通过lv_task_create()创建定时任务，每秒更新一次文本，减少了不必要的更新操作，优化了性能。
简化更新逻辑：在update_text()函数中使用snprintf()构建文本，格式化输出字符串，确保代码简洁且易于理解。
任务管理：通过定时任务管理文本更新，避免在主循环中频繁调用，减少了对系统资源的占用。
实时反馈：实时更新显示的计数值，提升用户体验，使界面动态而不生硬。
4、文本滚动显示
#include <Arduino.h>
#include <lvgl.h>
lv_obj_t *label;
static char text_buffer[128] = "这是一个长文本，用于测试滚动效果。";
void scroll_text() {
lv_obj_set_x(label, lv_obj_get_x(label) - 1); // 向左滚动
if (lv_obj_get_x(label) < -lv_obj_get_width(label)) {
lv_obj_set_x(label, 240); // 重置位置
}
}
void setup() {
lv_init();
// 初始化显示和输入设备...
// 创建标签
label = lv_label_create(lv_scr_act());
lv_label_set_text(label, text_buffer);
lv_obj_align(label, NULL, LV_ALIGN_CENTER, 0, 0);
// 启动LVGL任务处理
lv_task_create([](lv_task_t *task) {
scroll_text(); // 滚动文本
}, 50, LV_TASK_PRIO_MID, NULL); // 每50毫秒滚动一次
}
void loop() {
lv_task_handler(); // 处理LVGL任务
delay(5); // 延迟
}
要点解读
文本滚动实现：通过lv_obj_set_x()函数实现文本的水平滚动，创建动态效果，提高文本显示的吸引力。
定时任务：使用lv_task_create()设定定时任务，每50毫秒更新文本位置，确保滚动流畅且不卡顿。
位置重置：当文本滚动到屏幕外部时，重置其位置，使其可以循环滚动，增强用户体验。
简化逻辑：通过简单的坐标变更实现滚动，避免了复杂的逻辑和计算，优化代码性能。
视觉效果：动态滚动的文本提供了更丰富的视觉效果，适合展示长文本或消息，增加了界面的趣味性。
5、动态更新多行文本
#include <Arduino.h>
#include <lvgl.h>
lv_obj_t *label;
static char text_buffer[256]; // 文本缓冲区
void update_text() {
static int count = 0;
count++;
snprintf(text_buffer, sizeof(text_buffer), "计数: %d\n状态: 正在运行...\n时间: %d秒", count, count);
lv_label_set_text(label, text_buffer);
}
void setup() {
lv_init();
// 初始化显示和输入设备...
// 创建标签
label = lv_label_create(lv_scr_act());
lv_obj_set_width(label, 200); // 设置标签宽度
lv_label_set_text(label, "计数: 0\n状态: 停止\n时间: 0秒");
lv_obj_align(label, NULL, LV_ALIGN_CENTER, 0, 0);
// 启动LVGL任务处理
lv_task_create([](lv_task_t *task) {
update_text(); // 更新文本
}, 1000, LV_TASK_PRIO_MID, NULL); // 每秒更新一次
}
void loop() {
lv_task_handler(); // 处理LVGL任务
delay(5); // 延迟
}
要点解读
多行文本支持：使用\n符号支持多行文本显示，增强信息传递的清晰度。
动态更新内容：在update_text()函数中动态构建文本，使用snprintf()确保格式化输出，避免内存溢出。
宽度设置：通过lv_obj_set_width()设置标签的宽度，确保文本在界面中能够正常换行显示，提升可读性。
定时更新机制：使用定时任务每秒更新文本内容，减少了不必要的更新操作，优化了系统资源的使用。
易于扩展：该模式便于扩展，如果需要增加更多信息或状态显示，可以很容易地在文本中添加新的行或内容。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
