【花雕学编程】Arduino PID 之基于负载自适应 PID 控制

已于 2025-01-17 19:14:57 修改
阅读量708 收藏 11
点赞数 9
分类专栏： 开源硬件 文章标签： 嵌入式硬件 单片机 c++ 基于负载自适应 PID 控制 Arduino PID
于 2025-01-17 19:09:36 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41659040/article/details/145213121
版权

在这里插入图片描述

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述

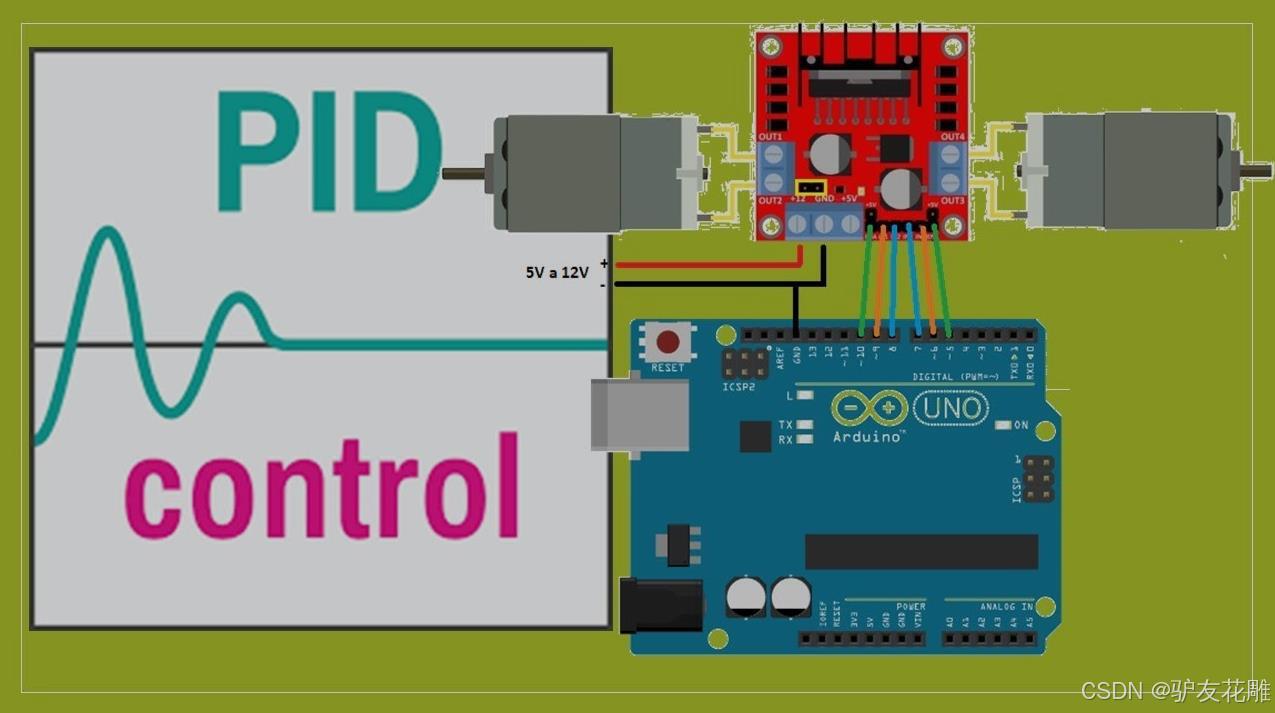

在 Arduino 系统中，PID 算法主要用于对各种物理量（如温度、速度、位置等）进行精确控制。例如，通过连接温度传感器到 Arduino，利用 PID 算法可以精准控制加热或制冷设备，使温度稳定在设定值；在电机控制中，PID 可以根据目标速度和实际速度的偏差来调整电机的驱动信号，实现稳定的转速控制。

主要特点
1、实时反馈控制：PID控制器能够实时处理系统误差，通过比例、积分和微分三部分的调节，快速响应外部扰动，保持系统的稳定性。
2、简单易用：PID控制算法相对简单，易于实现和调试，适合大多数嵌入式系统和实时控制应用。
3、适应性强：PID控制器可以根据系统的动态特性进行调整，适应不同的负载和工作条件，保持良好的控制效果。
4、高精度控制：PID控制能够快速且准确地调整电机速度，确保电机在各种工况下都能稳定地达到设定速度，减少稳态误差。
5、良好的动态响应：通过调整比例、积分和微分参数，控制系统能够快速响应速度变化，适应负载变化和外部扰动，保持系统的稳定性。

应用场景
1、机器人运动控制：在机器人技术中，基于速度闭环的PID控制可以用于电机的速度调节，实现精确的运动控制，提高机器人的灵活性和稳定性。
2、自动化生产线：在自动化设备中，如传送带和机械手臂，PID控制能够确保各个设备的速度稳定，提高生产效率和产品质量。
3、电动工具：在电动工具（如电钻、切割机等）中，PID控制可以实现对电机转速的精确调节，满足不同工作条件的需要。
4、风扇和泵控制：在风扇和水泵等设备中，PID控制能够根据需求自动调节转速，提供适合的流量和风速，提高系统的能效。
5、电动车辆：在电动交通工具中，速度闭环PID控制可以用于电机的速度调节，提升驾驶的平顺性和安全性。

需要注意的事项
1、参数调试：PID控制器的效果高度依赖于参数设置，开发者需要进行细致的调试，以防止系统震荡或响应不及时。
2、传感器校准：使用PID控制时，需要定期校准传感器，以确保数据准确性，特别是在不同的环境条件下使用时。
3、数据融合：在控制中，可以考虑使用数据融合算法（如互补滤波或卡尔曼滤波）来提高姿态估计的稳定性和准确性。
4、电源管理：确保电源供应稳定且符合电机的工作要求，以避免电压波动对电机驱动性能造成影响。
5、热管理：设计合适的散热方案，以防止电机和驱动器过热，影响系统性能和寿命。

在这里插入图片描述
一、主要特点
（一）自适应调整能力
自动参数调节
基于负载自适应 PID 控制的核心特点是能够根据负载的变化自动调整 PID 参数。在系统运行过程中，它会实时监测负载的相关参数，如负载的惯性、摩擦力等变化情况。例如，在一个自动化物料搬运系统中，当搬运的物品重量（即负载）发生变化时，控制系统能够感知这种变化，并相应地调整 PID 控制器中的比例（P）、积分（I）和微分（D）系数。这种自动调节机制避免了传统 PID 控制在负载变化时可能出现的控制性能下降问题。
动态性能优化
通过自适应调整，系统能够优化其动态性能。在负载变化时，它可以快速调整控制策略，以保持良好的响应速度和稳定性。比如，当负载突然增加时，自适应 PID 控制能够及时增大比例系数，使系统更快地产生足够的控制作用来应对负载变化，同时合理调整积分和微分系数，防止系统出现过冲或振荡，确保系统能够平稳过渡到新的稳定状态。
（二）鲁棒性增强
抗干扰能力提升
这种控制方式具有较强的鲁棒性，能够有效抵抗外界干扰。由于它可以根据负载和系统的实时状态进行自我调整，所以在面对诸如电源波动、环境温度变化等干扰因素时，系统仍然能够保持稳定的控制性能。例如，在一个工业生产环境中，即使周围设备的启停导致电源电压出现波动，或者车间温度发生变化影响设备性能，自适应 PID 控制系统也能够通过调整自身参数来补偿这些干扰，确保对被控对象的精确控制。
适应复杂工况
能够很好地适应复杂多变的工况。无论是在负载频繁变化的场合，还是在不同的工作模式（如启动、停止、变速等）下，自适应 PID 控制都可以根据实际情况灵活调整控制参数。以一个多功能加工机床为例，在进行不同材料和尺寸的工件加工时，切削力（负载）会有很大差异，自适应 PID 控制可以适应这种复杂的加工工况，确保机床的高精度加工。

二、应用场景
（一）工业自动化领域
工业机器人应用
在工业机器人的关节控制中广泛应用。工业机器人在执行任务时，其关节所承受的负载会随着抓取物体的重量、运动速度和加速度等因素而变化。基于负载自适应 PID 控制可以确保机器人关节在各种负载条件下都能精确运动。例如，在汽车装配线上，机器人手臂需要抓取不同重量的汽车零部件并进行装配，自适应 PID 控制能够根据零部件的重量自动调整关节电机的控制参数，使机器人手臂能够平稳、准确地完成装配动作。
自动化生产线控制
用于自动化生产线中的各种设备控制，如传送带、分拣装置等。以传送带为例，当传送带上的物品重量和数量（即负载）变化时，自适应 PID 控制可以调整电机的驱动参数，保持传送带的稳定运行速度。在分拣装置中，根据不同重量和尺寸的产品进行分拣时，系统可以自适应地控制分拣机构的运动，提高分拣效率和准确性。
（二）智能交通领域
电动汽车动力系统
在电动汽车的电机驱动系统中，负载自适应 PID 控制可以根据车辆的行驶状态（如加速、减速、爬坡等）和负载情况（如乘客数量、载货重量等）来调整电机的控制参数。例如，当电动汽车满载爬坡时，电机负载增大，自适应 PID 控制会自动调整参数，增加电机的输出扭矩，确保车辆能够顺利爬坡，同时保持良好的行驶稳定性和舒适性。
智能交通设备控制
用于交通信号灯的亮度控制等场景。交通信号灯的负载会受到环境温度、灯泡老化等因素的影响。自适应 PID 控制可以根据负载的变化调整电源输出，保证信号灯的亮度稳定。例如，在高温环境下，信号灯灯泡的电阻会发生变化，负载改变，自适应 PID 控制可以及时调整电流输出，维持信号灯的正常亮度。
（三）智能家居领域
智能家电控制
在智能洗衣机的电机控制中，随着洗衣机内衣物重量（负载）的不同，自适应 PID 控制可以调整电机的转速和扭矩，实现高效、节能的洗涤过程。例如，当洗衣机内衣物较少时，系统可以降低电机的功率，减少能源消耗；当衣物较多时，自动增加电机功率，确保衣物能够得到充分洗涤。同样，在空调压缩机的控制中，根据室内外温度差和制冷负荷（负载）的变化，自适应 PID 控制可以优化压缩机的运行，提高空调的能效比。

三、需要注意的事项
（一）参数初始化与范围设定
合理的初始参数选择
在启动自适应 PID 控制系统时，需要合理设置初始的 PID 参数。这些初始参数应该基于对被控对象和预期负载范围的初步了解来确定。例如，对于一个新的工业机器人关节控制应用，要根据机器人的设计规格、预计抓取物体的重量范围等因素，设置合适的初始比例、积分和微分系数，以便系统在启动阶段能够有一个相对稳定的控制性能，为后续的自适应调整提供良好的基础。
参数范围限制
为了防止自适应调整过程中 PID 参数出现不合理的值，需要设定参数的范围。例如，比例系数如果过大，可能会导致系统过于敏感，产生严重的超调甚至不稳定；积分系数过大可能引起系统振荡。因此，要根据被控对象的特性和实际控制要求，确定每个 PID 参数的上下限。在自适应调整算法中，要加入参数范围检查和约束机制，确保参数调整在合理范围内。
（二）负载监测与建模
准确的负载监测方法
准确地监测负载是实现自适应控制的关键。需要选择合适的传感器和监测方法来获取负载的相关信息。例如，在工业机器人应用中，可以通过安装在关节电机上的扭矩传感器来实时测量负载扭矩，从而推断负载的变化情况。同时，要考虑传感器的精度、可靠性和响应速度，确保获取的负载信息准确、及时。
负载建模的复杂性
对负载进行建模是一个复杂的过程。不同的负载可能具有不同的特性，如线性或非线性、时变或非时变等。在一些复杂的工业过程中，负载可能是多个因素的综合结果，如在化工反应釜的温度控制中，反应物料的重量（负载）、反应的热效应等都会影响控制过程。需要建立准确的负载模型来指导自适应 PID 控制参数的调整，这通常需要结合理论分析和实验数据来完成。
（三）系统稳定性与收敛性
稳定性分析的重要性
尽管自适应 PID 控制旨在增强系统的稳定性，但在设计和应用过程中仍需要进行系统稳定性分析。由于系统的参数在不断变化，可能会引入不稳定因素。例如，在自适应调整过程中，如果参数变化过于频繁或幅度过大，可能会导致系统出现振荡或失控。要使用控制理论中的稳定性分析方法，如劳斯 - 赫尔维茨判据、奈奎斯特判据等，对自适应 PID 控制系统进行稳定性评估。
收敛性保证
自适应 PID 控制算法需要保证收敛性，即随着时间的推移，控制参数能够逐渐稳定在合适的值，使系统达到良好的控制性能。在设计自适应算法时，要考虑其收敛速度和收敛条件。例如，一些自适应算法可能会因为收敛速度过慢而无法及时适应负载的快速变化，或者因为收敛条件不合理而无法达到理想的控制性能。要通过理论推导和实验验证来确保自适应算法的收敛性。

在这里插入图片描述
1、基本负载自适应 PID 控制

#include <PID_v1.h>

// PID 控制器参数
double setpoint, input, output;
double Kp = 2.0, Ki = 5.0, Kd = 1.0; // 初始 PID 参数

PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
    Serial.begin(9600);
    setpoint = 100; // 目标值
    myPID.SetMode(AUTOMATIC);
}

void loop() {
    input = analogRead(A0); // 从传感器读取输入值
    myPID.Compute(); // 计算 PID 输出

    // 根据负载情况调整 PID 参数
    adjustPIDParameters(input);

    // 控制输出
    analogWrite(9, output);
    Serial.print("Input: "); Serial.print(input);
    Serial.print(" Output: "); Serial.println(output);
    delay(100);
}

void adjustPIDParameters(double inputValue) {
    // 根据输入值调整 PID 参数（示例逻辑）
    if (inputValue > 120) {
        Kp = 3.0; Ki = 8.0; Kd = 2.0; // 增加 PID 参数
    } else {
        Kp = 2.0; Ki = 5.0; Kd = 1.0; // 恢复初始 PID 参数
    }
    myPID.SetTunings(Kp, Ki, Kd); // 更新 PID 参数
}

2、负载自适应温度控制系统

#include <PID_v1.h>

double setpoint, input, output;
double Kp = 2.0, Ki = 5.0, Kd = 1.0; // 初始 PID 参数

PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
    Serial.begin(9600);
    setpoint = 200; // 目标温度
    myPID.SetMode(AUTOMATIC);
}

void loop() {
    input = analogRead(A0); // 从温度传感器读取值
    myPID.Compute(); // 计算 PID 输出

    // 根据温度变化调整 PID 参数
    adjustPIDParameters(input);

    // 控制加热器
    analogWrite(9, output);
    Serial.print("Temperature: "); Serial.print(input);
    Serial.print(" Output: "); Serial.println(output);
    delay(100);
}

void adjustPIDParameters(double temperature) {
    // 简单的自适应逻辑
    if (temperature < 180) {
        Kp = 2.5; Ki = 6.0; Kd = 1.5; // 增加 PID 参数
    } else if (temperature > 220) {
        Kp = 1.5; Ki = 3.0; Kd = 0.5; // 减少 PID 参数
    }
    myPID.SetTunings(Kp, Ki, Kd); // 更新 PID 参数
}

3、负载自适应 DC 电机速度控制

#include <PID_v1.h>

double setpoint, input, output;
double Kp = 2.0, Ki = 5.0, Kd = 1.0; // 初始 PID 参数

PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
    Serial.begin(9600);
    setpoint = 150; // 目标速度
    myPID.SetMode(AUTOMATIC);
}

void loop() {
    input = analogRead(A0); // 从速度传感器读取值
    myPID.Compute(); // 计算 PID 输出

    // 根据负载情况调整 PID 参数
    adjustPIDParameters(input);

    // 控制电机速度
    analogWrite(9, output);
    Serial.print("Speed: "); Serial.print(input);
    Serial.print(" Output: "); Serial.println(output);
    delay(100);
}

void adjustPIDParameters(double speed) {
    // 自适应逻辑
    if (speed < 100) {
        Kp = 3.0; Ki = 7.0; Kd = 2.0; // 增加 PID 参数
    } else {
        Kp = 1.0; Ki = 3.0; Kd = 0.5; // 恢复初始 PID 参数
    }
    myPID.SetTunings(Kp, Ki, Kd); // 更新 PID 参数
}

要点解读
PID 控制器：
所有示例使用 Arduino PID 库实现 PID 控制。PID 控制器通过调节比例（Kp）、积分（Ki）和微分（Kd）参数控制系统输出，以使输入值接近期望的目标值（setpoint）。
输入值读取：
每个示例通过 analogRead() 从传感器读取输入值（如温度、速度或其他物理量），并计算相应的 PID 输出。
自适应 PID 参数：
每个示例都实现了简单的负载自适应逻辑。根据输入值的变化，动态调整 PID 参数，以应对负载的变化。例如，当温度过低或速度过低时，可以增加 PID 参数提高响应速度；当温度过高或速度过高时，则减少 PID 参数以防止过冲。
控制输出：
使用 analogWrite() 控制设备（如加热器或电机），根据计算出的 PID 输出调整设备的功率或速度。
调试信息：
使用 Serial.print 输出当前输入值和 PID 输出，便于实时监控和调试。可以通过串口监视器观察系统的状态和响应。

在这里插入图片描述
4‘、自适应温度控制系统

#include <PID_v1.h>

double Setpoint, Input, Output;
double Kp = 2.0, Ki = 5.0, Kd = 1.0; // 初始PID参数
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
    Serial.begin(115200);
    Setpoint = 100; // 目标温度
    myPID.SetMode(AUTOMATIC);
}

void loop() {
    Input = readTemperature(); // 假设有一个函数读取当前温度

    // 自适应PID参数调整
    adjustPIDParameters();

    myPID.Compute(); // 计算PID输出
    controlHeating(Output); // 控制加热器的函数

    Serial.print("Temperature: ");
    Serial.print(Input);
    Serial.print(" Output: ");
    Serial.println(Output);
    delay(1000); // 每秒更新一次
}

double readTemperature() {
    // 实现温度读取的逻辑
    return 90; // 示例返回值
}

void adjustPIDParameters() {
    // 根据当前负载（温度变化率）动态调整PID参数
    if (Input < Setpoint - 5) {
        Kp = 3.0; Ki = 6.0; Kd = 1.5; // 调高PID参数
    } else if (Input > Setpoint + 5) {
        Kp = 1.0; Ki = 2.0; Kd = 0.5; // 降低PID参数
    }
    myPID.SetTunings(Kp, Ki, Kd); // 更新PID参数
}

void controlHeating(double output) {
    // 控制加热器的逻辑，例如PWM调节
}

要点解读：
温度控制：使用PID控制算法维持设定的温度（Setpoint）。
自适应参数调整：通过adjustPIDParameters()函数，根据当前温度与目标温度的差距动态调整PID参数。
实时监控：打印当前温度和输出值，便于观察系统响应。
控制执行：根据PID输出调节加热器，确保系统稳定。

5、 自适应电机速度控制

#include <PID_v1.h>

double Setpoint, Input, Output;
double Kp = 1.5, Ki = 1.0, Kd = 0.2; // 初始PID参数
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
    Serial.begin(115200);
    Setpoint = 200; // 目标速度
    myPID.SetMode(AUTOMATIC);
}

void loop() {
    Input = readMotorSpeed(); // 假设有一个函数读取当前电机速度

    // 自适应PID参数调整
    adjustPIDParameters();

    myPID.Compute(); // 计算PID输出
    controlMotor(Output); // 控制电机的函数

    Serial.print("Speed: ");
    Serial.print(Input);
    Serial.print(" Output: ");
    Serial.println(Output);
    delay(1000); // 每秒更新一次
}

double readMotorSpeed() {
    // 实现电机速度读取的逻辑
    return 180; // 示例返回值
}

void adjustPIDParameters() {
    // 根据当前负载（电机速度变化率）动态调整PID参数
    if (Input < Setpoint - 20) {
        Kp = 2.0; Ki = 3.0; Kd = 0.5; // 调高PID参数
    } else if (Input > Setpoint + 20) {
        Kp = 1.0; Ki = 1.0; Kd = 0.1; // 降低PID参数
    }
    myPID.SetTunings(Kp, Ki, Kd); // 更新PID参数
}

void controlMotor(double output) {
    // 控制电机的逻辑，例如PWM调节
}

要点解读：
电机速度控制：使用PID控制算法维持设定的电机速度（Setpoint）。
自适应参数调整：通过adjustPIDParameters()函数，根据当前速度与目标速度的差距动态调整PID参数。
实时监控：打印当前速度和输出值，便于观察电机响应。
控制执行：根据PID输出调节电机，确保系统稳定。

6、 自适应位置控制系统

#include <PID_v1.h>
#include <Servo.h>

Servo myServo;
double Setpoint, Input, Output;
double Kp = 2.0, Ki = 1.0, Kd = 0.5; // 初始PID参数
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
    Serial.begin(115200);
    myServo.attach(9); // 连接伺服电机
    Setpoint = 90; // 目标位置
    myPID.SetMode(AUTOMATIC);
}

void loop() {
    Input = readPosition(); // 假设有一个函数读取当前伺服电机位置

    // 自适应PID参数调整
    adjustPIDParameters();

    myPID.Compute(); // 计算PID输出
    myServo.write(Output); // 设置伺服电机的角度

    Serial.print("Position: ");
    Serial.print(Input);
    Serial.print(" Output: ");
    Serial.println(Output);
    delay(100); // 每100毫秒更新一次
}

double readPosition() {
    // 实现伺服电机位置读取的逻辑
    return 0; // 示例返回值
}

void adjustPIDParameters() {
    // 根据当前负载（位置变化率）动态调整PID参数
    if (Input < Setpoint - 10) {
        Kp = 3.0; Ki = 2.0; Kd = 0.5; // 调高PID参数
    } else if (Input > Setpoint + 10) {
        Kp = 1.0; Ki = 1.0; Kd = 0.1; // 降低PID参数
    }
    myPID.SetTunings(Kp, Ki, Kd); // 更新PID参数
}

要点解读：
位置控制：使用PID控制算法维持设定的伺服电机位置（Setpoint）。
自适应参数调整：通过adjustPIDParameters()函数，根据当前位置与目标位置的差距动态调整PID参数。
实时监控：打印当前伺服电机位置和输出值，便于观察系统响应。
控制执行：根据PID输出调节伺服电机的位置。

总结
这几个案例展示了如何使用Arduino PID库实现基于负载自适应PID控制。关键点包括：
动态PID参数调整：根据当前输入值与目标值的差距，动态调整PID参数，以适应负载变化。
实时数据读取：通过传感器获取当前状态，确保控制系统的输入有效。
电机或加热器控制：根据PID输出调节相关设备，以实现精确控制。
监控与调试：实时打印状态信息，帮助调试和优化控制过程。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
