《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

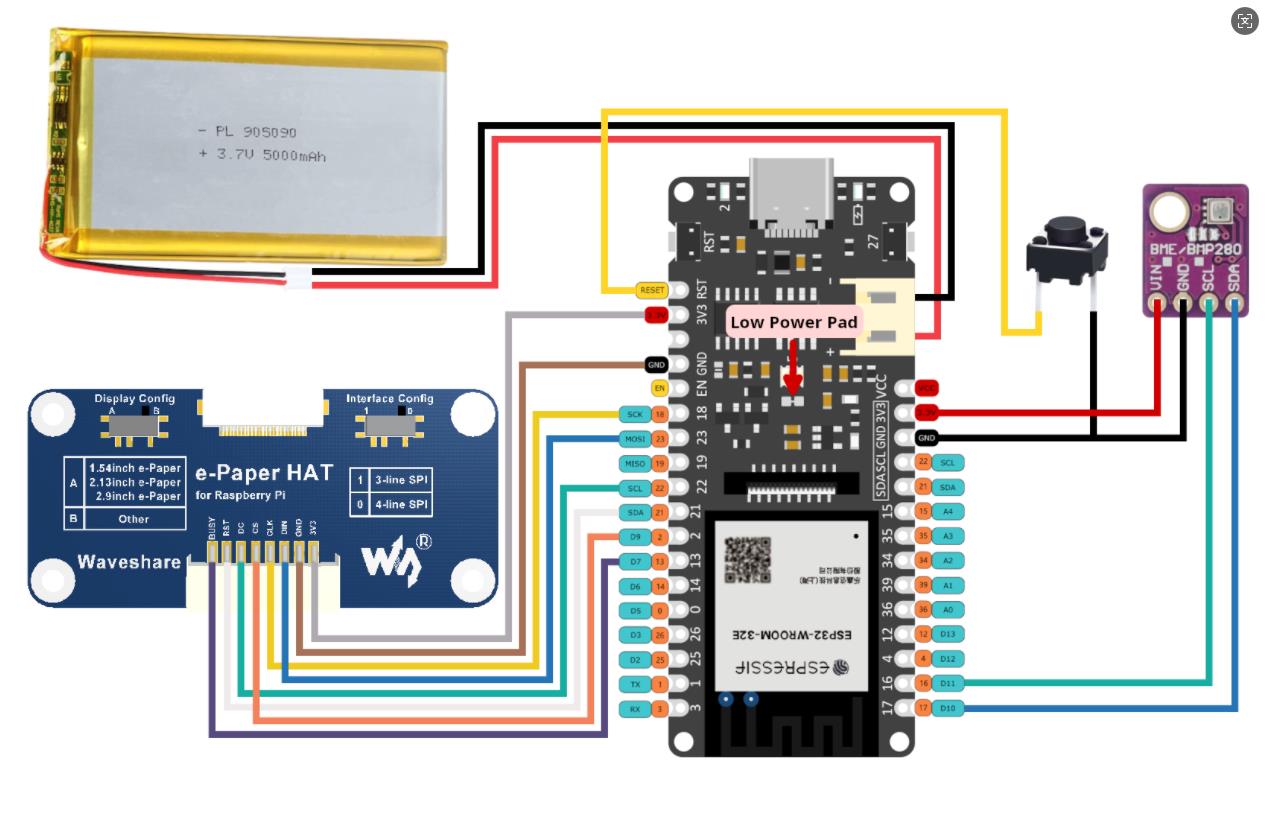

在这里插入图片描述

Arduino E-Ink（电子墨水屏） 是近年来在低功耗嵌入式显示系统中广泛应用的一种新型显示技术。它与传统 TFT、OLED 等屏幕有着本质区别，特别适用于需要长时间静态显示、低刷新频率、节能的场景。

一、主要特点

  1. 超低功耗
    E-Ink 屏幕仅在刷新画面时消耗电力，显示内容保持不变时几乎不耗电。
    非常适合电池供电设备或太阳能供电系统，可显著延长续航时间。
  2. 阳光下可视性强
    借助环境光反射原理，E-Ink 屏幕在强光下依旧清晰可见，优于 OLED 和 LCD。
    无背光设计使其更适合户外或高亮度环境下的使用。
  3. 黑白/灰阶显示为主
    大多数 E-Ink 屏幕为单色（黑白）或有限灰阶（如 3bit），色彩表现能力弱于 TFT 或 OLED。
    这使得其更适用于文字、图标、仪表等简洁信息的展示。
  4. 刷新率低，不适合动态内容
    刷新一次通常需要几百毫秒至数秒，且频繁刷新会导致残影问题。
    不适合播放视频、动画或实时图形更新类应用。
  5. 驱动复杂度较高
    相比普通字符型 LCD，E-Ink 屏幕需要精确控制波形驱动（Driver Waveform），否则容易出现残影或老化现象。
    通常依赖专用库（如 GxEPD2、Adafruit_EPD）进行图像缓冲和刷新控制。
  6. 寿命长，耐久性好
    E-Ink 屏幕具有很高的耐久性，理论上可支持数十万次刷新，不易老化。
    对比 OLED 的“烧屏”风险，E-Ink 更加稳定可靠。

二、应用场景

  1. 智能标签（Smart Label）
    应用于零售行业，作为货架价格标签、库存管理标签等，可远程更新商品信息。
    示例：超市电子价签系统。
  2. 智能家居显示终端
    显示温湿度、空气质量、日程提醒、门锁状态等信息。
    可作为壁挂式低功耗家庭信息中心。
  3. 便携式电子设备
    如电子书阅读器（Kindle）、智能手表辅助显示界面、户外导航设备等。
    特别适合需要长时间待机、无需频繁刷新的设备。
  4. 农业与环境监测
    在温室大棚、气象站、水质检测点部署低功耗显示屏，展示传感器数据。
    示例：太阳能供电的空气污染监测站显示模块。
  5. 工业与物流追踪
    工业设备状态显示面板、资产追踪标签、运输过程中的温湿度记录仪等。
    支持无线通信 + E-Ink 的组合方案，实现远程监控。

三、注意事项

  1. 刷新策略优化
    避免不必要的刷新操作，尽量采用局部刷新（Partial Refresh）减少闪烁与延迟。
    全局刷新（Full Update）虽然显示效果更好，但耗时较长且易造成视觉不适。
  2. 内存占用问题
    E-Ink 屏幕分辨率较高时，帧缓冲区（Frame Buffer）会占用大量 RAM。
    对于 Arduino UNO/Nano 等低端设备，建议选择小尺寸或使用外部 SRAM 缓冲。
  3. 驱动库的选择与配置
    推荐使用主流开源库如：
    GxEPD2：功能强大，支持多种 E-Ink 模块。
    Adafruit_EPD：适用于 Adafruit 自家模块。
    注意 SPI 速率、引脚映射、复位逻辑是否匹配硬件。
  4. 避免残影与图像老化
    长时间显示相同内容可能导致“图像残留”，称为“残影效应”。
    建议定期执行“清除刷新”（Clear Update）或随机扰动内容布局来缓解。
  5. 电源管理策略
    可结合 Arduino 的休眠模式，在非工作时段关闭屏幕供电或进入低功耗模式。
    使用 MOSFET 控制屏幕电源，进一步降低待机电流。
  6. 开发调试难度较大
    由于刷新速度慢，调试过程中需耐心等待每次更新结果。
    建议先在 TFT/OLED 上验证逻辑，再迁移到 E-Ink 平台。

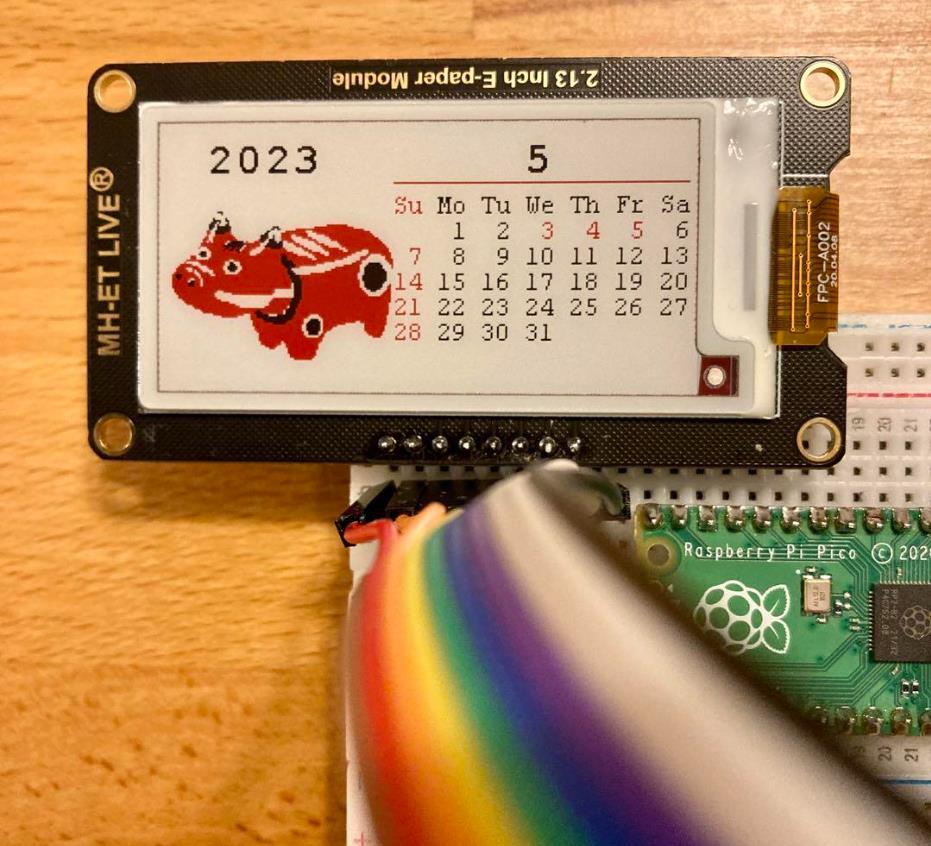

在这里插入图片描述

在 Arduino 项目中，E-Ink 之在 E-Ink 屏幕上显示固定文本（Displaying Static Text on E-Ink Display） 是一种典型的低功耗、静态信息展示方式。它利用了电子墨水屏（Electronic Paper Display, EPD）的“无背光、反射式、低刷新需求”特性，非常适合用于长期显示不变或极少更新的文字内容。

一、主要特点

  1. 极低功耗
    E-Ink 屏幕仅在刷新时消耗电能，一旦内容稳定后几乎不耗电。
    非常适合电池供电或太阳能供电系统，可显著延长设备续航时间。
  2. 阳光下可视性强
    利用环境光反射成像，在强光环境下依然清晰可见，优于 OLED 和 LCD。
    适合户外部署和光照强烈的应用场景。
  3. 黑白对比鲜明，文字清晰
    单色 E-Ink 屏幕通常为纯黑白显示，文字对比度高，阅读体验接近纸质书。
    适合长时间静态阅读或信息提示。
  4. 刷新率低但不影响使用
    虽然刷新一次可能需要几百毫秒至数秒，但固定文本无需频繁刷新，因此影响较小。
    可通过局部刷新减少视觉干扰。
  5. 抗老化设计要求
    长时间显示相同内容可能导致“残影”现象，需定期执行全屏刷新清除图像残留。
    建议每 24 小时或更长周期执行一次“清屏刷新”。
  6. 资源占用可控
    显示固定文本对 RAM 占用小，适合低端 Arduino 控制器（如 UNO、Nano）使用。
    不依赖复杂图形算法或大量缓存。

二、应用场景

  1. 智能价签（Electronic Shelf Label, ESL）
    在超市、便利店等零售环境中，作为电子货架标签，显示商品名称、价格、促销信息等。
    示例：基于 ESP32 + E-Ink 的无线电子价签系统。
  2. 家庭信息看板
    固定显示联系方式、备忘录、日程提醒、Wi-Fi密码等生活常用信息。
    示例：壁挂式家庭信息中心，仅在必要时手动更新内容。
  3. 工业标识与操作说明
    在工厂设备控制面板上显示操作指南、安全警示、维护记录等信息。
    替代传统纸质贴纸，便于远程更新和管理。
  4. 农业与环境监测终端
    显示传感器类型、单位、安装位置等静态参数信息。
    示例：温湿度传感器旁的说明牌。
  5. 物流与资产管理标签
    显示资产编号、所属部门、负责人等静态识别信息。
    示例：仓库中的资产追踪标签。

三、注意事项

  1. 避免频繁刷新
    固定文本应尽量只在初始化时刷新一次，后续保持不变。
    若必须更新，请控制刷新频率，避免加速屏幕老化。
  2. 合理选择字体与字号
    使用易读性高的字体（如 FreeMonoBold、FreeSans），避免过小或过于纤细的字体。
    推荐使用 Adafruit GFX 库支持的点阵字体，确保兼容性和渲染效果。
  3. 驱动库的选择与配置
    推荐使用主流开源库：
    GxEPD2：功能强大，支持多种 E-Ink 模块。
    Adafruit_EPD：适用于 Adafruit 自家模块。
    注意 SPI 通信速率、引脚映射、复位逻辑是否匹配硬件。
  4. 内存优化
    对于低端控制器（如 Arduino UNO/Nano），建议使用小尺寸 E-Ink 屏幕（如 1.54"、2.13"、2.9"）以降低帧缓冲区占用。
    若使用高分辨率屏幕，考虑启用外部 SRAM 或切换到性能更强的平台（如 ESP32）。
  5. 防止图像残留（残影）
    定期执行“全屏刷新”以清除图像残留。
    若文本内容长期不变，建议每隔几天执行一次完整刷新。
  6. 界面设计简洁明了
    文本布局应清晰有序，避免重叠或超出屏幕范围。
    可结合边框、图标等辅助元素增强可读性。

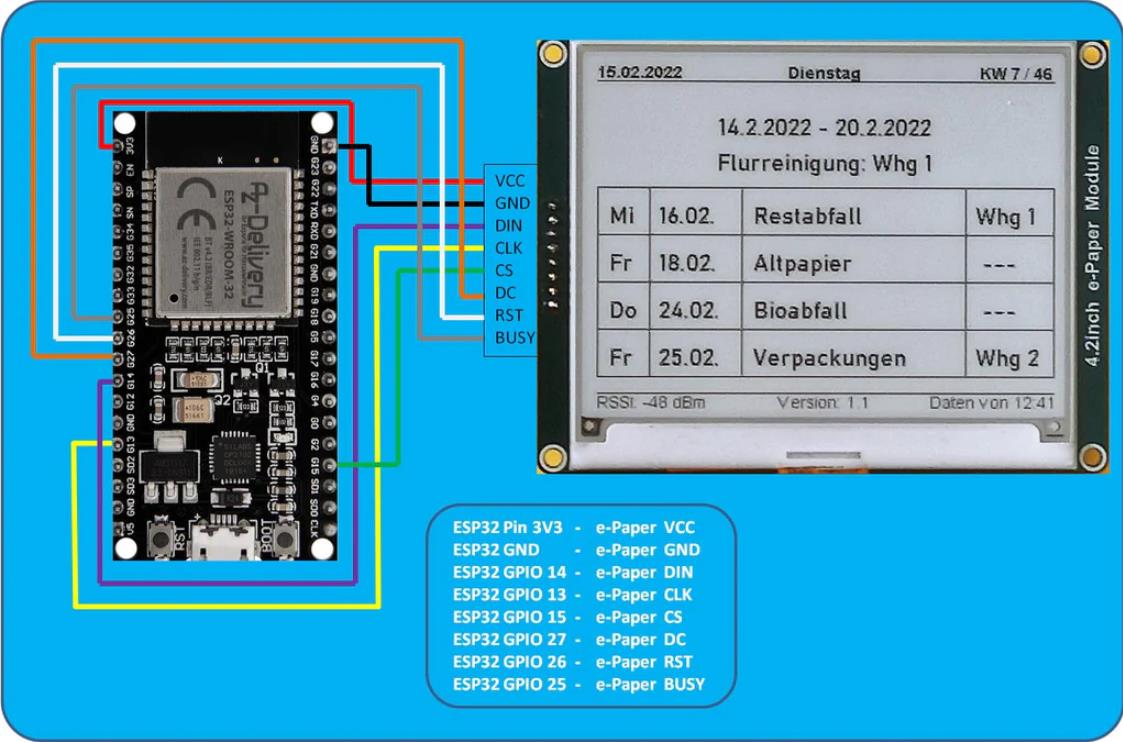

在这里插入图片描述
1、基础固定文本显示

#include <GxEPD2_BW.h> // 引入单色E-Ink显示屏库

#define EPD_CS 5
#define EPD_DC 0
#define EPD_RST 2
#define EPD_BUSY 15

GxEPD2_BW<GxEPD2_213_B72, GxEPD2_213_B72::HEIGHT> epd(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);

void setup() {
  epd.init(115200); // 初始化E-Ink显示屏，设置波特率
  epd.setRotation(1); // 设置屏幕旋转方向

  epd.fillScreen(GxEPD_WHITE); // 填充屏幕为白色
  epd.setTextColor(GxEPD_BLACK); // 设置文本颜色为黑色
  epd.setTextSize(2); // 设置文本大小
  epd.setCursor(10, 30); // 设置文本起始位置
  epd.print("Hello, E-Ink!"); // 显示文本

  epd.display(); // 显示内容
  epd.hibernate(); // 将显示屏置于休眠模式以节省电量
}

void loop() {
  // 空循环，保持显示
}

要点解读：
库选择：使用GxEPD2_BW库，适用于单色E-Ink显示屏。
引脚定义：根据实际连接定义显示屏的控制引脚。
屏幕初始化：通过epd.init初始化显示屏，并设置波特率。
文本显示：使用epd.print函数在指定位置显示文本。
休眠模式：通过epd.hibernate将显示屏置于休眠模式，减少功耗。

2、多行固定文本显示

#include <GxEPD2_BW.h> // 引入单色E-Ink显示屏库

#define EPD_CS 5
#define EPD_DC 0
#define EPD_RST 2
#define EPD_BUSY 15

GxEPD2_BW<GxEPD2_213_B72, GxEPD2_213_B72::HEIGHT> epd(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);

void setup() {
  epd.init(115200); // 初始化E-Ink显示屏，设置波特率
  epd.setRotation(1); // 设置屏幕旋转方向

  epd.fillScreen(GxEPD_WHITE); // 填充屏幕为白色
  epd.setTextColor(GxEPD_BLACK); // 设置文本颜色为黑色
  epd.setTextSize(2); // 设置文本大小

  epd.setCursor(10, 30); // 设置文本起始位置
  epd.print("Line 1: Hello"); // 显示第一行文本

  epd.setCursor(10, 60); // 设置文本起始位置
  epd.print("Line 2: World"); // 显示第二行文本

  epd.setCursor(10, 90); // 设置文本起始位置
  epd.print("Line 3: E-Ink"); // 显示第三行文本

  epd.display(); // 显示内容
  epd.hibernate(); // 将显示屏置于休眠模式以节省电量
}

void loop() {
  // 空循环，保持显示
}

要点解读：
多行文本：通过多次调用epd.setCursor和epd.print函数，分别设置每行的文本位置和内容。
文本大小：使用epd.setTextSize设置文本大小。
屏幕刷新：使用epd.display函数刷新屏幕，显示多行文本。

3、固定文本与图形结合显示

#include <GxEPD2_BW.h> // 引入单色E-Ink显示屏库

#define EPD_CS 5
#define EPD_DC 0
#define EPD_RST 2
#define EPD_BUSY 15

GxEPD2_BW<GxEPD2_213_B72, GxEPD2_213_B72::HEIGHT> epd(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);

void setup() {
  epd.init(115200); // 初始化E-Ink显示屏，设置波特率
  epd.setRotation(1); // 设置屏幕旋转方向

  epd.fillScreen(GxEPD_WHITE); // 填充屏幕为白色
  epd.setTextColor(GxEPD_BLACK); // 设置文本颜色为黑色
  epd.setTextSize(2); // 设置文本大小

  // 绘制文本
  epd.setCursor(10, 30); // 设置文本起始位置
  epd.print("Hello, E-Ink!"); // 显示文本

  // 绘制图形
  epd.drawRect(10, 50, 100, 50, GxEPD_BLACK); // 绘制矩形
  epd.drawCircle(64, 100, 30, GxEPD_BLACK); // 绘制圆形

  epd.display(); // 显示内容
  epd.hibernate(); // 将显示屏置于休眠模式以节省电量
}

void loop() {
  // 空循环，保持显示
}

要点解读：
文本与图形结合：在显示固定文本的同时，绘制矩形和圆形等图形，增强视觉效果。
图形绘制：使用epd.drawRect和epd.drawCircle函数绘制矩形和圆形。
屏幕刷新：使用epd.display函数刷新屏幕，显示文本和图形。
休眠模式：通过epd.hibernate将显示屏置于休眠模式，减少功耗。

在这里插入图片描述

4、智能门锁状态显示（基于ESP32的SPI接口）

#include <GxEPD2_BW.h>
#include <Fonts/FreeMonoBold9pt7b.h>

#define EPD_CS 5
#define EPD_DC 17
#define EPD_RESET 16
#define EPD_BUSY 4

GxEPD2_BW<GxEPD2_154_T8, GxEPD2_154_T8::HEIGHT> display(GxEPD2_154_T8(EPD_CS, EPD_DC, EPD_RESET, EPD_BUSY));

void setup() {
  display.init();
  display.setRotation(1);
  display.fillScreen(GxEPD_WHITE);
  display.setTextColor(GxEPD_BLACK);
  display.setFont(&FreeMonoBold9pt7b);

  // 显示固定文本
  display.setCursor(10, 20);
  display.print("门锁状态: 已锁定");
  display.setCursor(10, 40);
  display.print("最后操作: 2023-10-01 14:30");

  display.display(); // 刷新屏幕
}

void loop() {
  // 无需循环更新，保持固定显示
}

要点解读
硬件接口：使用ESP32的SPI接口，需正确配置CS、DC、RST和BUSY引脚。
字体选择：通过FreeMonoBold9pt7b字体确保文本清晰可读。
静态显示：loop()函数为空，避免频繁刷新损坏屏幕。

5、电子货架标签（基于STM32的I²C接口）

#include <Wire.h>
#include <GxEPD2_BW.h>

#define EPD_I2C_ADDR 0x3C
GxEPD2_BW<GxEPD2_154_T8, GxEPD2_154_T8::HEIGHT> display(EPD_I2C_ADDR);

void setup() {
  Wire.begin();
  display.init();
  display.setRotation(1);
  display.fillScreen(GxEPD_WHITE);

  // 显示商品信息
  display.setCursor(10, 20);
  display.print("商品: 无线耳机");
  display.setCursor(10, 40);
  display.print("价格: ¥299");
  display.setCursor(10, 60);
  display.print("条形码: 123456789012");

  display.display();
}

void loop() {
  // 保持静态显示
}

要点解读
I²C通信：通过Wire库简化硬件连接，适合多设备共享总线。
多行文本：通过调整setCursor的Y坐标实现多行布局。
低功耗：I²C接口降低功耗，适合电池供电场景。

6、多语言日历提醒（基于Arduino Uno的并行接口）

#include <GxEPD2_BW.h>
#include <Fonts/FreeMonoBold9pt7b.h>

// 模拟并行接口引脚（需根据实际硬件调整）
#define EPD_CS 10
#define EPD_DC 11
#define EPD_RST 12
#define EPD_BUSY 13

GxEPD2_BW<GxEPD2_154_T8, GxEPD2_154_T8::HEIGHT> display(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);

void setup() {
  display.init();
  display.setRotation(1);
  display.fillScreen(GxEPD_WHITE);
  display.setFont(&FreeMonoBold9pt7b);

  // 显示多语言文本
  display.setCursor(10, 20);
  display.print("日期: 2023-10-01");
  display.setCursor(10, 40);
  display.print("Date: October 1, 2023");
  display.setCursor(10, 60);
  display.print("提醒: 会议 @ 14:00");

  display.display();
}

void loop() {
  // 保持静态显示
}

要点解读
并行接口：直接操作GPIO引脚，需根据E-Ink模块数据手册调整时序。
多语言支持：通过多行setCursor和print实现双语显示。
文本对齐：手动调整坐标实现简单对齐，复杂布局可使用图形库辅助。

通用设计建议
屏幕初始化：务必在setup()中调用init()和fillScreen(GxEPD_WHITE)清除残留。
字体兼容性：选择内置字体或自定义位图字体，避免中文字符乱码。
电源管理：静态显示时可断开电源（如通过MOSFET控制E-Ink模块供电）。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
