【花雕学编程】Arduino动手做（255）---TEMT6000模块之转换为 lux 单位后显示在 LCD 屏幕上

驴友花雕

于 2025-05-16 10:14:59 发布

阅读量684

点赞数 19

文章标签：嵌入式硬件单片机 c++ TEMT6000 环境光模块 Arduino动手做（255）显示在 LCD 屏幕上

本文链接：https://blog.csdn.net/weixin_41659040/article/details/147999535

版权

在这里插入图片描述

《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

** 【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十五：TEMT6000环境光传感器可见光模拟光照强度检测模块/智能家居**

在这里插入图片描述

TSL2561 传感器将一个宽带光电二极管（可见光加红外）和一个红外响应光电二极管组合在单个 CMOS 集成电路上，能够在 20 位动态范围（16 位分辨率）内提供近明视响应。两个集成 ADC 将光电二极管电流转换为数字输出，表示在每个通道上测得的辐照度。此数字输出可以输入到微处理器，其中以勒克斯为单位的照度（环境光水平）是使用经验公式得出的，以近似人眼反应。

通常可用的 TSL2561 传感器模块（TSL2561 分线板）提供 I2C 接口，因此我们只需将其连接到我们的 Arduino 即可。虽然它是一个值得尊敬的驱动器，但在 I2C 背景中处理硬件和软件对于许多 Arduino 初学者来说可能不是一件容易的事。因此，我们被迫引入 Light-To-Arduino 实验的另一种简单替代方案。在这里，尽管有 I2C 接口，但只使用了 Arduino 的模拟输入。不用说，这个小实验需要一个简单的附加硬件。硬件只不过是一个环境光传感器电路，该电路围绕 Vishay Semiconductors 的硅 NPN 外延平面光电晶体管TEMT6000连接。

在这里插入图片描述

在这里插入图片描述

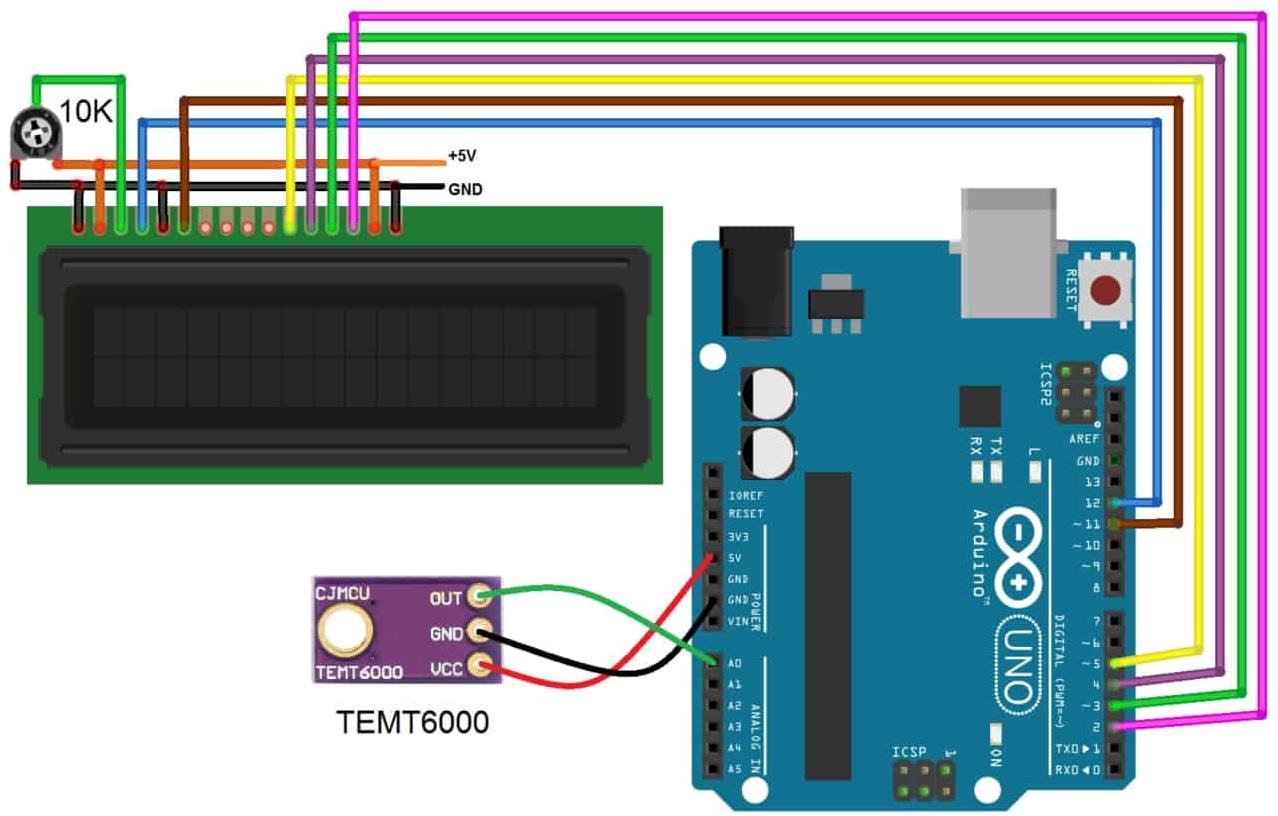

实验模块接线示意图

在这里插入图片描述

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十五：TEMT6000环境光传感器可见光模拟光照强度检测模块/智能家居

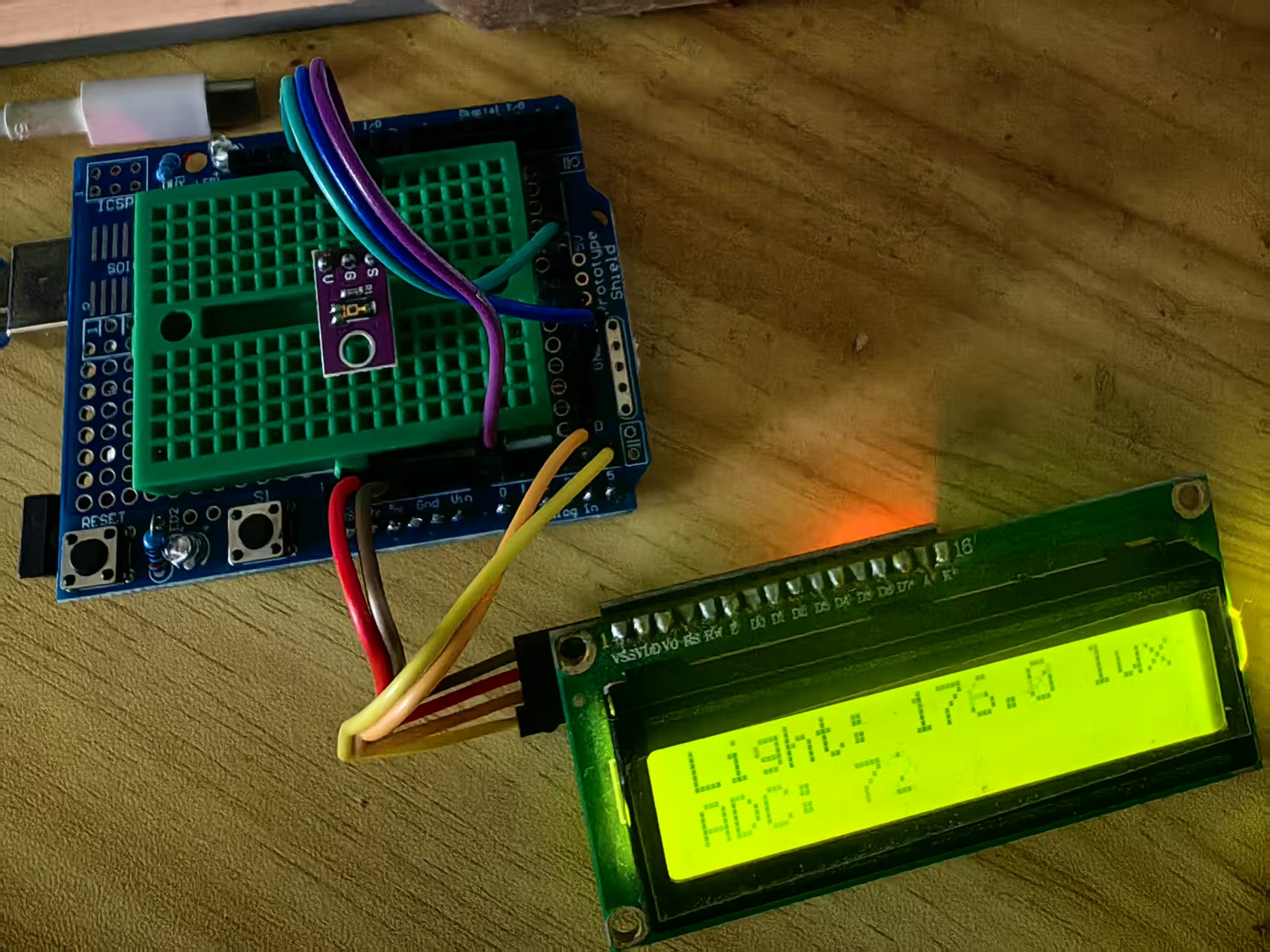

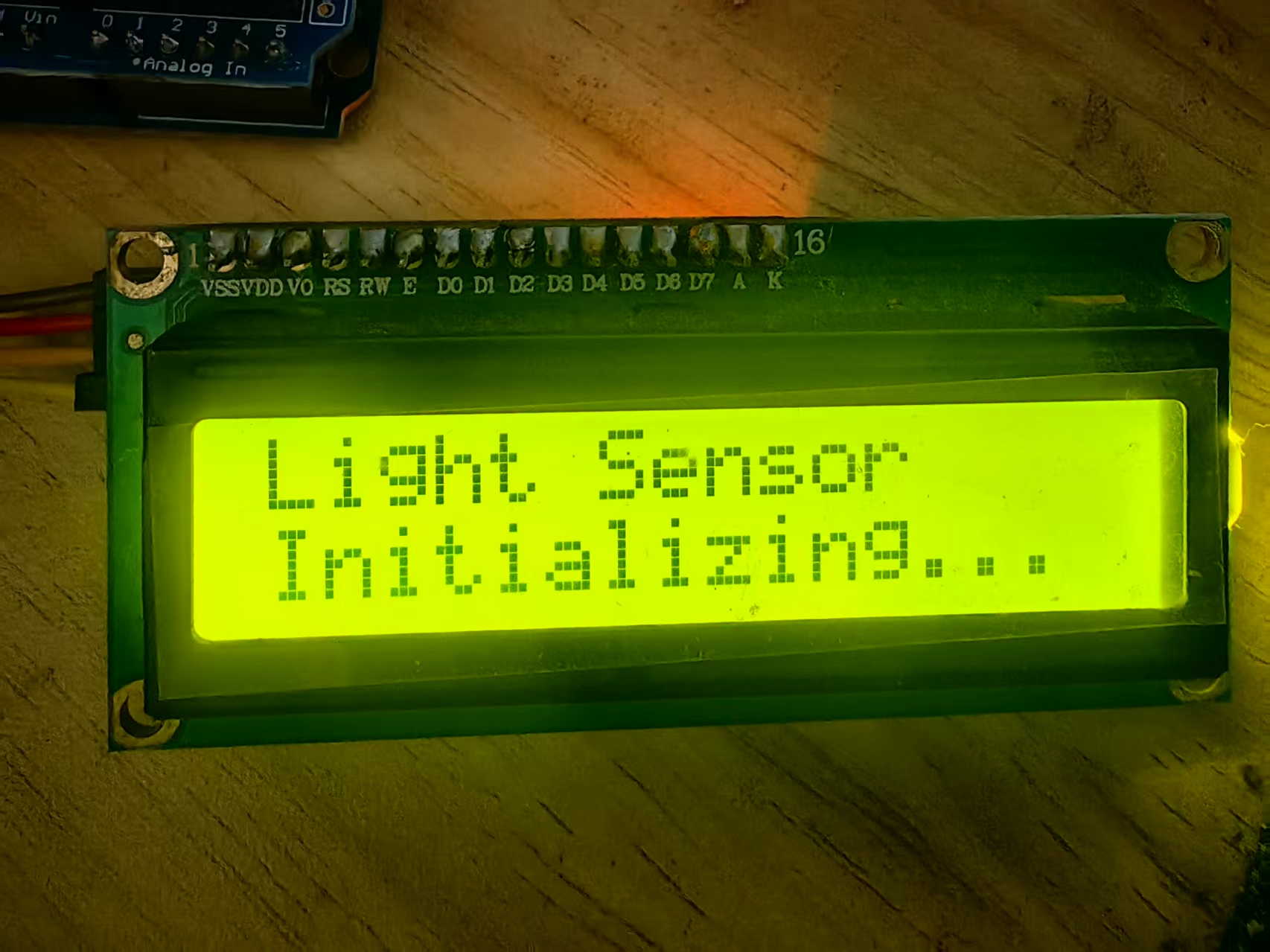

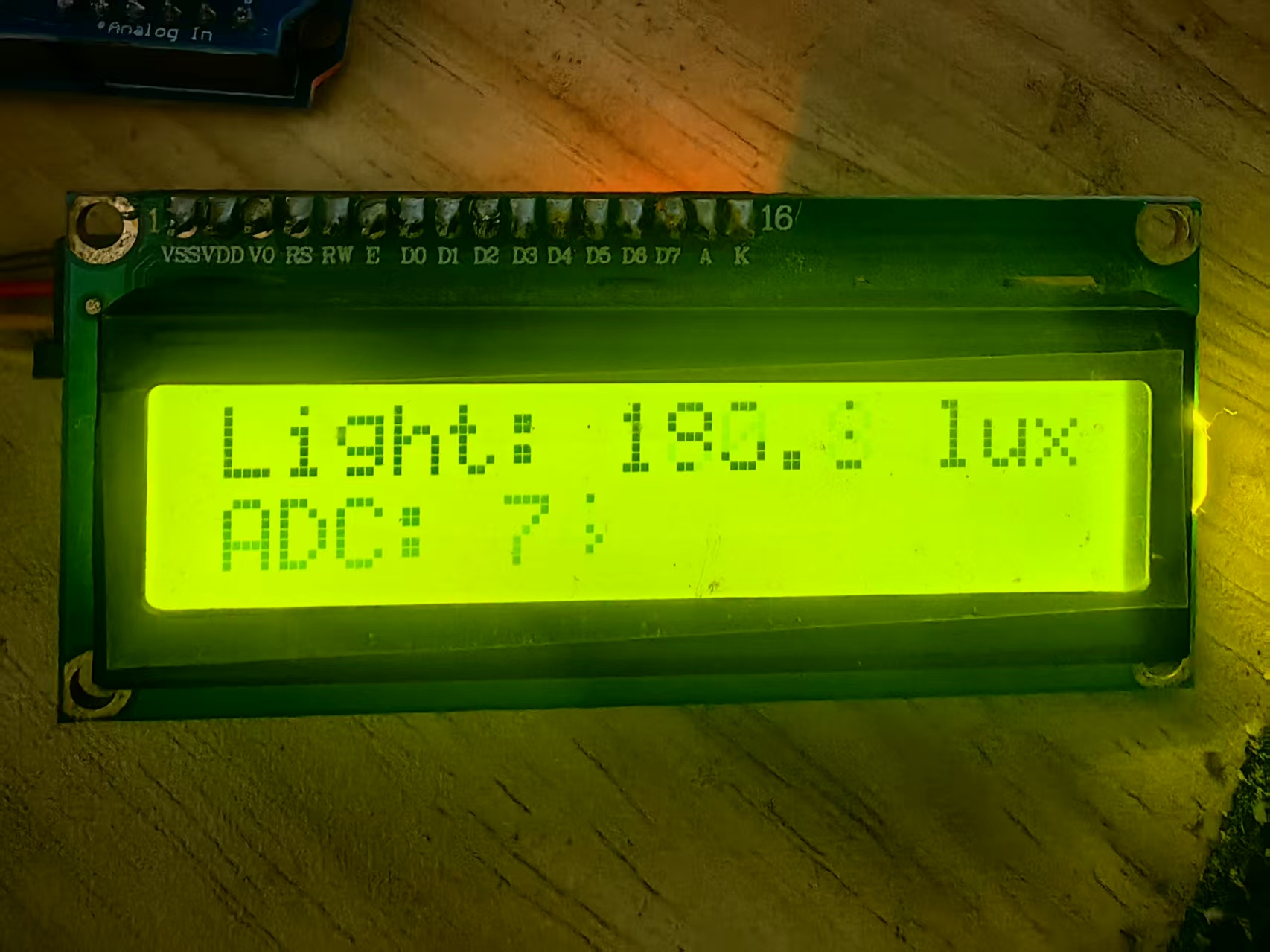

项目之四：转换为 lux 单位后显示在 LCD 屏幕上

实验模块接线示意图

在这里插入图片描述

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百五十五：TEMT6000环境光传感器 可见光模拟光照强度检测模块/智能家居
  项目之四：转换为 lux 单位后显示在 LCD 屏幕上
*/

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// 定义LCD地址和尺寸 (根据实际模块调整地址)
LiquidCrystal_I2C lcd(0x27, 16, 2);

// 定义光敏传感器引脚
const int temt6000Pin = A0;

// 校准参数
const float voltageReference = 5.0;
const float sensitivity = 0.2;  // 单位: μA/lux
const int resistorValue = 10000;  // 上拉电阻值 (Ω)

void setup() {
  // 初始化I2C总线
  Wire.begin();

  // 初始化LCD
  lcd.init();
  lcd.backlight();  // 打开背光

  // 显示初始化信息
  lcd.setCursor(0, 0);
  lcd.print("Light Sensor");
  lcd.setCursor(0, 1);
  lcd.print("Initializing...");

  delay(1000);  // 等待传感器稳定
}

void loop() {
  // 读取模拟值并转换为电压
  int sensorValue = analogRead(temt6000Pin);
  float voltage = sensorValue * (voltageReference / 1023.0);

  // 计算光强 (lux)
  float current = voltage / resistorValue;  // 单位: A
  float lightIntensity = (current * 1000000) / sensitivity;  // 转换为lux

  // 显示光强值
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("Light: ");

  // 格式化输出 (保留1位小数)
  if (lightIntensity < 1000) {
    lcd.print(lightIntensity, 1);
    lcd.print(" lux");
  } else {
    // 大数显示为科学计数法
    lcd.print(lightIntensity / 1000, 2);
    lcd.print(" klux");
  }

  // 显示原始ADC值
  lcd.setCursor(0, 1);
  lcd.print("ADC: ");
  lcd.print(sensorValue);

  delay(500);  // 更新频率
}

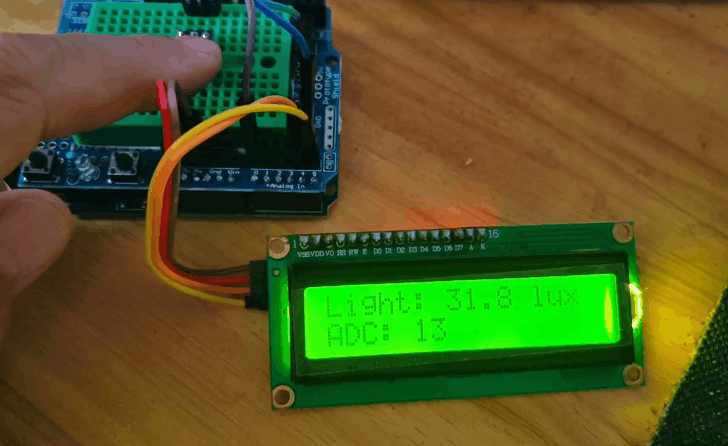

简单解读：
核心功能

传感器数据采集
◦ 通过 analogRead(A0) 读取 TEMT6000 光敏传感器的模拟值（0-1023）。
◦ 将模拟值转换为电压（0-5V），再通过公式计算出光照强度（lux）。
LCD1602 显示
◦ 使用 I2C 接口（仅需 SDA 和 SCL 两根线）连接 LCD 屏。
◦ 第一行显示光照强度（自动切换单位：lux/klux）。
◦ 第二行显示原始 ADC 值（用于调试参考）。

3、关键代码说明

// 初始化 I2C 通信和 LCD 模块（地址 0x27，16x2 字符）
LiquidCrystal_I2C
lcd(0x27, 16, 2);
// 读取传感器数据并计算光照强度（lux）
float voltage = sensorValue * (5.0 / 1023.0);  // 转换为电压
float lightIntensity = (voltage / 10000) * 1000000 / 0.2;  // 转换为 lux
