Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述

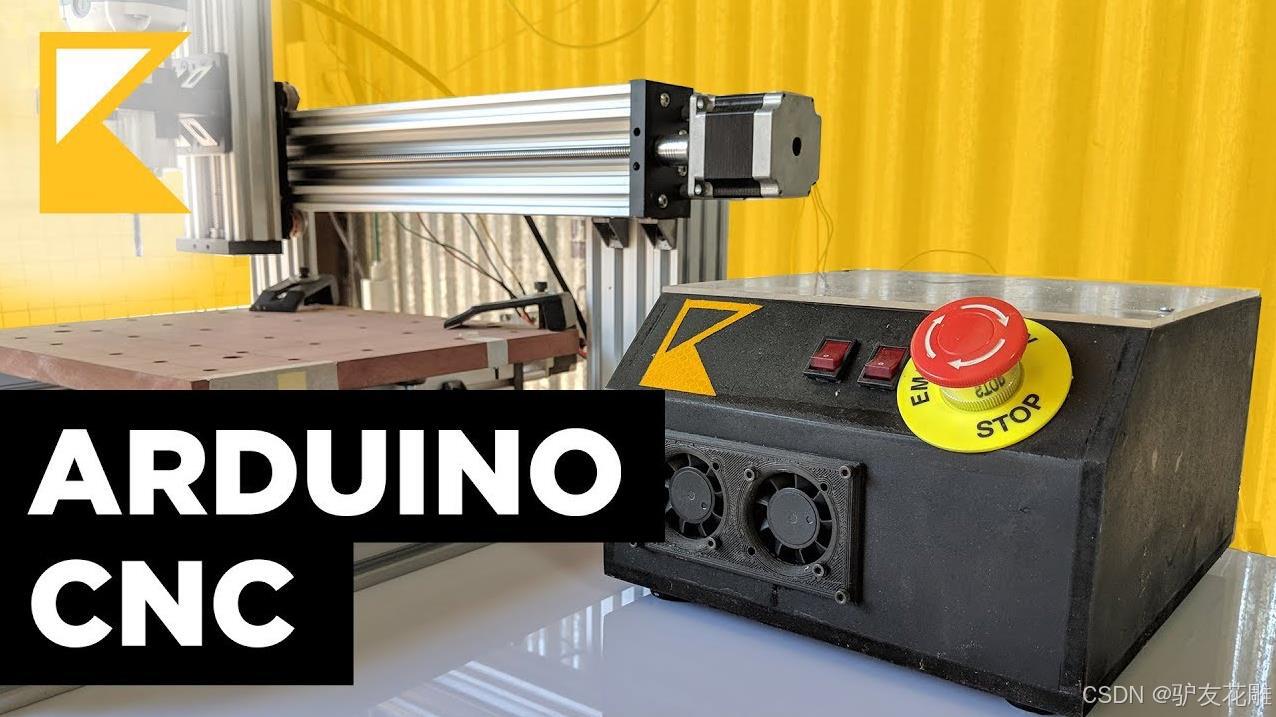

Arduino CNC，全称Arduino Computerized Numerical Control（Arduino计算机数字控制），是结合了Arduino开源微控制器平台与CNC（计算机数字控制）技术的系统。这种系统广泛应用于自动化加工、3D打印、机械臂控制、机器人制作以及CNC雕刻机等领域。下面是对Arduino CNC的全面详细科学解释：

一、Arduino平台概述
1、定义：Arduino是一个开源的硬件和软件平台，它使得电子制作变得简单快捷。Arduino由一个可编程的微控制器（如ATmega328P）和相关电路板（如Arduino Uno）组成，通过简单的编程语言（Arduino IDE）和大量预制的库函数，用户可以轻松实现复杂的电子项目。
2、特点：
开源性：Arduino的硬件设计、软件（IDE）和参考设计都是开源的，允许用户自由修改和分发。
易用性：Arduino IDE基于C/C++语言，但提供了简化的编程接口，降低了学习门槛。
扩展性：通过各种扩展板和传感器，可以轻松扩展Arduino的功能。

二、CNC技术概述
1、定义：CNC（Computerized Numerical Control）即计算机数字控制，是一种通过预先编程的计算机程序来控制机床或其他自动化设备的运动轨迹、速度和加工参数的技术。CNC技术实现了加工过程的自动化和精确化。
2、工作原理：CNC系统通过读取存储在计算机中的程序指令，将其转换成控制机床运动的电信号，从而实现对机床的精确控制。这些程序指令通常包含了对机床各轴（如X、Y、Z轴）的位置、速度、加速度等的精确描述。

三、Arduino CNC系统
1、系统组成：
Arduino开发板：作为系统的主控制器，负责接收和处理CNC程序指令。

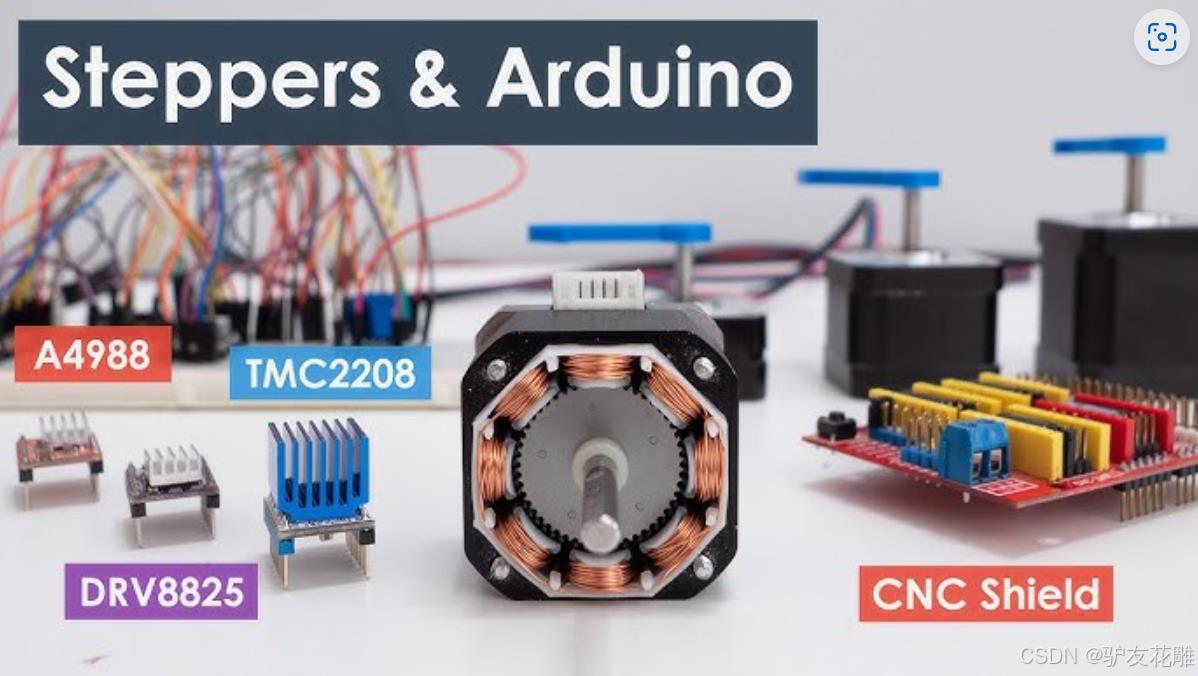

CNC扩展板：通常包括步进电机驱动器（如A4988）和相关的接口电路，用于将Arduino发出的控制信号转换为步进电机的驱动信号。
步进电机：作为执行机构，根据CNC程序指令实现精确的位置移动。
CNC软件：用于编写和编辑CNC程序，并将其传输到Arduino开发板中。
2、工作流程：
用户使用CNC软件编写加工程序，并将其保存到计算机中。
将加工程序通过串口或其他方式传输到Arduino开发板中。
Arduino开发板读取程序指令，并通过CNC扩展板将控制信号发送到步进电机驱动器。
步进电机驱动器将控制信号转换为步进电机的驱动电流，驱动步进电机按照程序指令进行精确的位置移动。
3、应用领域：
3D打印：控制3D打印机的打印头和平台运动。
机械臂控制：实现机械臂的精确抓取和移动。
CNC雕刻机：用于木材、塑料、金属等材料的精确雕刻和切割。
机器人制作：作为机器人的控制系统，实现机器人的自主移动和作业。

四、总结
Arduino CNC系统通过结合Arduino开源微控制器平台和CNC计算机数字控制技术，实现了加工过程的自动化和精确化。该系统具有开源性、易用性和扩展性等优点，广泛应用于3D打印、机械臂控制、CNC雕刻机等领域。随着技术的不断发展，Arduino CNC系统将在更多领域发挥重要作用。

在这里插入图片描述
主要特点

高精度定位
光电传感器具有较高的检测精度，能够精确感知物体的位置、距离和状态等信息。在 Arduino CNC（计算机数字控制）系统中，将光电传感器与伺服电机结合，可以根据传感器反馈的精确位置信号，精确控制伺服电机的转动角度和位置，实现高精度的定位。例如，在精密雕刻或小型零件加工中，能将刀具或工作平台准确移动到指定位置，误差可控制在极小范围内。
实时反馈控制
光电传感器可以实时监测系统的运行状态，并将监测到的信息反馈给 Arduino 控制器。控制器根据这些反馈信息，实时调整伺服电机的运动参数，如转速、转向和停止位置等。这种实时反馈控制机制使得系统能够快速响应外界变化，保证加工过程的稳定性和准确性。比如，当加工过程中出现位置偏差时，传感器及时检测到并反馈，控制器迅速调整伺服电机，纠正偏差。
灵活性与适应性
光电传感器有多种类型，如对射式、反射式等，可以根据不同的应用场景和需求进行选择。同时，伺服电机具有良好的调速性能和转矩特性，能够在不同的负载和工作条件下稳定运行。将两者结合，Arduino CNC 系统可以灵活适应各种复杂的加工任务和环境要求。例如，在不同形状和尺寸的工件加工中，可通过调整传感器的安装位置和伺服电机的控制参数来满足加工需求。
智能化程度高
借助 Arduino 控制器的编程能力，可以实现对光电传感器和伺服电机的智能化控制。可以编写复杂的控制算法，根据传感器的不同检测结果，自动调整伺服电机的运动方式和参数，实现自动化的加工流程。例如，根据工件的不同轮廓形状，自动规划伺服电机的运动轨迹，提高加工效率和质量。

应用场景

精密机械加工
在制造精密机械零件时，如航空航天领域的微小零部件、光学仪器的精密组件等，对加工精度要求极高。光电传感器与伺服电机结合的 Arduino CNC 系统可以精确控制刀具的运动轨迹和位置，确保零件的尺寸精度和表面质量。例如，在加工高精度的齿轮或轴类零件时，能够保证齿形精度和轴的同心度。
3D 打印
在 3D 打印过程中，需要精确控制打印头的位置和运动速度。光电传感器可以实时监测打印头的位置和高度，伺服电机根据传感器反馈的信息，精确调整打印头的运动，确保打印过程的准确性和稳定性。同时，还可以根据打印材料的特性和打印模型的要求，实时调整打印参数，提高打印质量。
电子制造
在电子设备的生产过程中，如电路板的组装和焊接，需要精确的定位和操作。光电传感器与伺服电机结合的系统可以精确控制机械臂或工作平台的运动，将电子元件准确地放置在电路板上，并进行焊接等操作。例如，在贴片工艺中，能够快速、准确地将贴片元件贴装到指定位置。
自动化装配线
在自动化装配生产线上，需要对零部件进行快速、准确的定位和装配。光电传感器可以检测零部件的位置和状态，伺服电机根据传感器的信号，驱动机械装置将零部件准确地装配到指定位置。这种组合可以提高装配效率和质量，减少人工干预，降低生产成本。

需要注意的事项

传感器安装与校准
光电传感器的安装位置和角度对检测结果有很大影响，必须确保传感器安装牢固、位置准确，并且与被检测物体之间保持合适的距离和角度。同时，要定期对传感器进行校准，以保证检测精度的稳定性。如果传感器安装不当或未及时校准，可能会导致检测误差增大，影响系统的正常运行。
电机负载与选型
伺服电机的负载能力必须与实际工作负载相匹配。在选择伺服电机时，要考虑到系统的最大负载、运动速度和加速度等因素，确保电机能够稳定运行。如果电机负载过大，可能会导致电机过热、失步甚至损坏；而负载过小则会造成资源浪费。
信号干扰与处理
光电传感器和伺服电机在工作过程中可能会受到电磁干扰等因素的影响，导致信号失真或不稳定。因此，要采取有效的抗干扰措施，如使用屏蔽线、安装滤波器等，减少干扰对系统的影响。同时，在 Arduino 控制器中要编写合理的信号处理程序，对传感器反馈的信号进行滤波、放大等处理，提高信号的可靠性。
软件编程与调试
Arduino 控制器的软件编程是实现光电传感器与伺服电机协同工作的关键。要编写清晰、准确的控制程序，确保传感器信号能够正确读取和处理，伺服电机能够按照预期的方式运动。在编程过程中，要充分考虑各种可能的情况和异常情况，并进行相应的处理。同时，要进行充分的调试工作，对程序进行优化和改进，确保系统的稳定性和可靠性。
安全防护
在使用光电传感器与伺服电机结合的 Arduino CNC 系统时，要注意安全防护。例如，设置限位开关等保护装置，防止伺服电机运动超出安全范围；在设备运行过程中，要避免人员接触运动部件，防止发生意外事故。

在这里插入图片描述
1、光电传感器触发伺服电机

#include <Servo.h>

// 定义引脚
const int sensorPin = 2; // 光电传感器引脚
const int servoPin = 9;   // 伺服电机引脚

Servo myServo; // 创建伺服电机对象

void setup() {
    Serial.begin(115200);
    myServo.attach(servoPin); // 连接伺服电机
    pinMode(sensorPin, INPUT); // 设置光电传感器引脚为输入
}

void loop() {
    int sensorValue = digitalRead(sensorPin); // 读取光电传感器值

    if (sensorValue == HIGH) { // 检测到物体
        Serial.println("Object detected! Moving servo.");
        myServo.write(90); // 伺服电机转到90度
        delay(1000); // 等待1秒
        myServo.write(0); // 伺服电机回到0度
        delay(1000); // 等待1秒
    }
}

2、光电传感器控制伺服电机位置

#include <Servo.h>

// 定义引脚
const int sensorPin = 2; // 光电传感器引脚
const int servoPin = 9;   // 伺服电机引脚

Servo myServo;

void setup() {
    Serial.begin(115200);
    myServo.attach(servoPin); // 连接伺服电机
    pinMode(sensorPin, INPUT); // 设置光电传感器引脚为输入
}

void loop() {
    int sensorValue = digitalRead(sensorPin); // 读取光电传感器值

    if (sensorValue == HIGH) { // 检测到物体
        myServo.write(90); // 伺服电机转到90度
    } else {
        myServo.write(0); // 伺服电机回到0度
    }
    delay(100); // 延时以减小读取频率
}

3、光电传感器与伺服电机实现自动化流程

#include <Servo.h>

// 定义引脚
const int sensorPin = 2; // 光电传感器引脚
const int servoPin = 9;   // 伺服电机引脚

Servo myServo;

void setup() {
    Serial.begin(115200);
    myServo.attach(servoPin); // 连接伺服电机
    pinMode(sensorPin, INPUT); // 设置光电传感器引脚为输入
    myServo.write(0); // 初始化伺服电机位置
}

void loop() {
    int sensorValue = digitalRead(sensorPin); // 读取光电传感器值

    if (sensorValue == HIGH) { // 检测到物体
        Serial.println("Object detected! Moving servo to 90 degrees.");
        myServo.write(90); // 伺服电机转到90度
        delay(1000); // 等待1秒
        myServo.write(0); // 回到0度
        delay(1000); // 等待1秒
    }
}

要点解读
光电传感器的基本使用：
所有示例中使用光电传感器检测物体，当传感器检测到物体时，伺服电机会根据逻辑进行移动。这种方式适用于自动化检测和控制。
伺服电机的控制：
使用 Servo 库控制伺服电机，attach() 方法用于连接伺服电机，write() 方法用于设置目标角度。在示例中，伺服电机在检测到物体时转动到90度，然后再返回到0度。
实时监测与反馈：
在示例 1 和 3 中，串口输出用于实时监测光电传感器的状态，便于调试和观察检测过程。
状态反馈与延时：
每次伺服电机移动后都有适当的延时，以避免过于频繁的状态改变带来的不稳定性。延时有助于确保伺服电机有足够的时间完成动作。
简单的自动化流程：
示例 3 展示了一个简单的自动化流程，伺服电机的运动由光电传感器的状态控制，适用于在检测到物体时自动执行特定操作。

在这里插入图片描述

4、光电传感器触发伺服电机

#include <Servo.h>

const int sensorPin = 2; // 光电传感器接脚
const int servoPin = 9; // 伺服电机接脚

Servo myServo; // 创建伺服电机对象

void setup() {
    pinMode(sensorPin, INPUT); // 设置光电传感器为输入
    myServo.attach(servoPin); // 连接伺服电机
    myServo.write(0); // 初始化伺服电机位置
}

void loop() {
    int sensorValue = digitalRead(sensorPin); // 读取光电传感器状态

    if (sensorValue == HIGH) { // 检测到物体
        Serial.println("Object detected! Moving servo.");
        myServo.write(90); // 移动伺服电机到90度
        delay(1000); // 等待1秒
        myServo.write(0); // 返回到初始位置
    }
}

要点解读：
光电传感器触发：当光电传感器检测到物体时，触发伺服电机的动作，展示了简单的控制逻辑。
伺服电机控制：使用Servo库控制伺服电机的位置，简单易用。
状态读取：通过digitalRead()函数读取传感器状态，确定是否检测到物体。
延时控制：使用delay()函数控制伺服电机在特定位置停留的时间，便于观察效果。
简单实现：适合初学者学习光电传感器与伺服电机的基本结合使用。

5、光电传感器位置反馈控制伺服电机

#include <Servo.h>

const int sensorPin1 = 2; // 光电传感器1接脚
const int sensorPin2 = 3; // 光电传感器2接脚
const int servoPin = 9; // 伺服电机接脚

Servo myServo; // 创建伺服电机对象

void setup() {
    pinMode(sensorPin1, INPUT); // 设置光电传感器1为输入
    pinMode(sensorPin2, INPUT); // 设置光电传感器2为输入
    myServo.attach(servoPin); // 连接伺服电机
    myServo.write(0); // 初始化伺服电机位置
}

void loop() {
    int sensorValue1 = digitalRead(sensorPin1); // 读取光电传感器1状态
    int sensorValue2 = digitalRead(sensorPin2); // 读取光电传感器2状态

    if (sensorValue1 == HIGH) { // 当光电传感器1检测到物体
        myServo.write(90); // 移动伺服电机到90度
    } else if (sensorValue2 == HIGH) { // 当光电传感器2检测到物体
        myServo.write(180); // 移动伺服电机到180度
    } else {
        myServo.write(0); // 返回到初始位置
    }
}

要点解读：
多传感器控制：通过两个光电传感器的输入，控制伺服电机移动到不同的位置，增强了系统的灵活性。
实时状态反馈：根据传感器的状态实时调整伺服电机的位置，确保对环境变化的及时响应。
简易逻辑控制：代码结构清晰，通过条件判断实现不同状态下的伺服电机控制。
易于扩展：可以增加更多传感器或控制更多伺服电机，适应更复杂的应用场景。

6、光电传感器与伺服电机的定时控制

#include <Servo.h>

const int sensorPin = 2; // 光电传感器接脚
const int servoPin = 9; // 伺服电机接脚

Servo myServo; // 创建伺服电机对象
unsigned long previousMillis = 0; // 上次更新时间
const long interval = 1000; // 每次移动的间隔时间

void setup() {
    pinMode(sensorPin, INPUT); // 设置光电传感器为输入
    myServo.attach(servoPin); // 连接伺服电机
    myServo.write(0); // 初始化伺服电机位置
}

void loop() {
    int sensorValue = digitalRead(sensorPin); // 读取光电传感器状态
    unsigned long currentMillis = millis(); // 当前时间

    if (sensorValue == HIGH && (currentMillis - previousMillis >= interval)) {
        previousMillis = currentMillis; // 更新上次时间
        myServo.write(90); // 移动伺服电机到90度
        delay(1000); // 停留1秒
        myServo.write(0); // 返回到初始位置
    }
}

要点解读：
定时控制：结合光电传感器与定时器功能，实现定时控制伺服电机的动作，展示了时间管理的应用。
状态与时间结合：在传感器触发的情况下，结合时间条件控制伺服电机的移动，增加了系统的复杂性。
使用millis()：通过millis()函数管理时间，避免使用delay()导致程序停滞，使得其他操作可以并行处理。
实时反馈与控制：根据传感器状态和时间变化动态调整伺服电机的位置，适应不同的应用需求。

总结
以上示例展示了如何使用Arduino结合光电传感器与伺服电机进行控制。关键要点包括：
光电传感器触发：通过光电传感器的输入控制伺服电机的动作，实现自动化控制。
多传感器支持：采用多个光电传感器增强了系统的灵活性和响应能力。
定时与状态结合：结合时间管理实现定时控制伺服电机的动作，提高了系统的复杂性与实用性。
易于扩展：代码结构清晰，易于理解和扩展，适合初学者学习光电传感器与伺服电机结合的基本应用。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
