37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏高清IPS 模块 240*240 SPI接口GC9A01驱动

在这里插入图片描述

实验开发板使用ESP32

在这里插入图片描述

实验模块接线示意图

在这里插入图片描述

在这里插入图片描述

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏高清IPS 模块 240*240 SPI接口GC9A01驱动

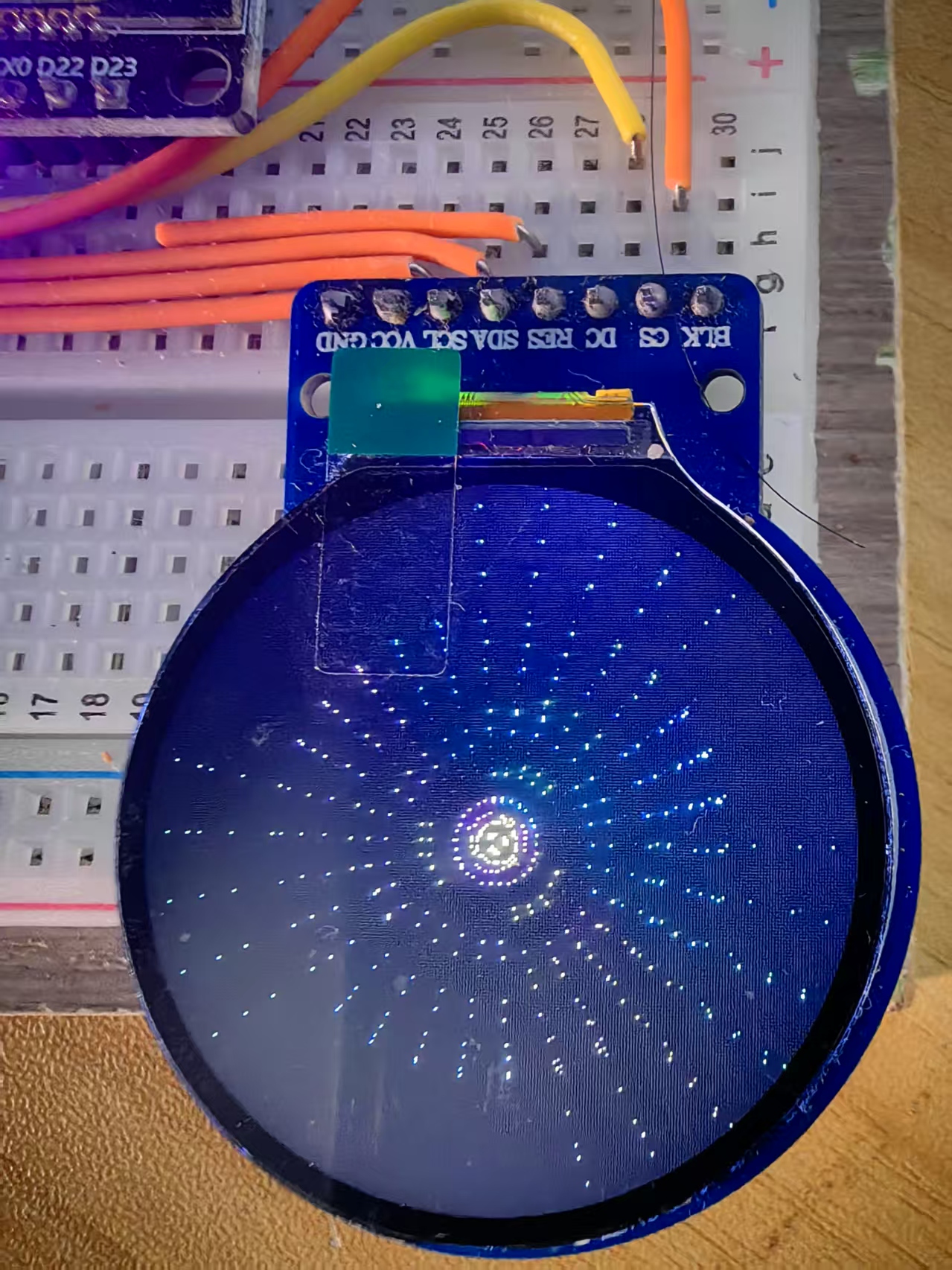

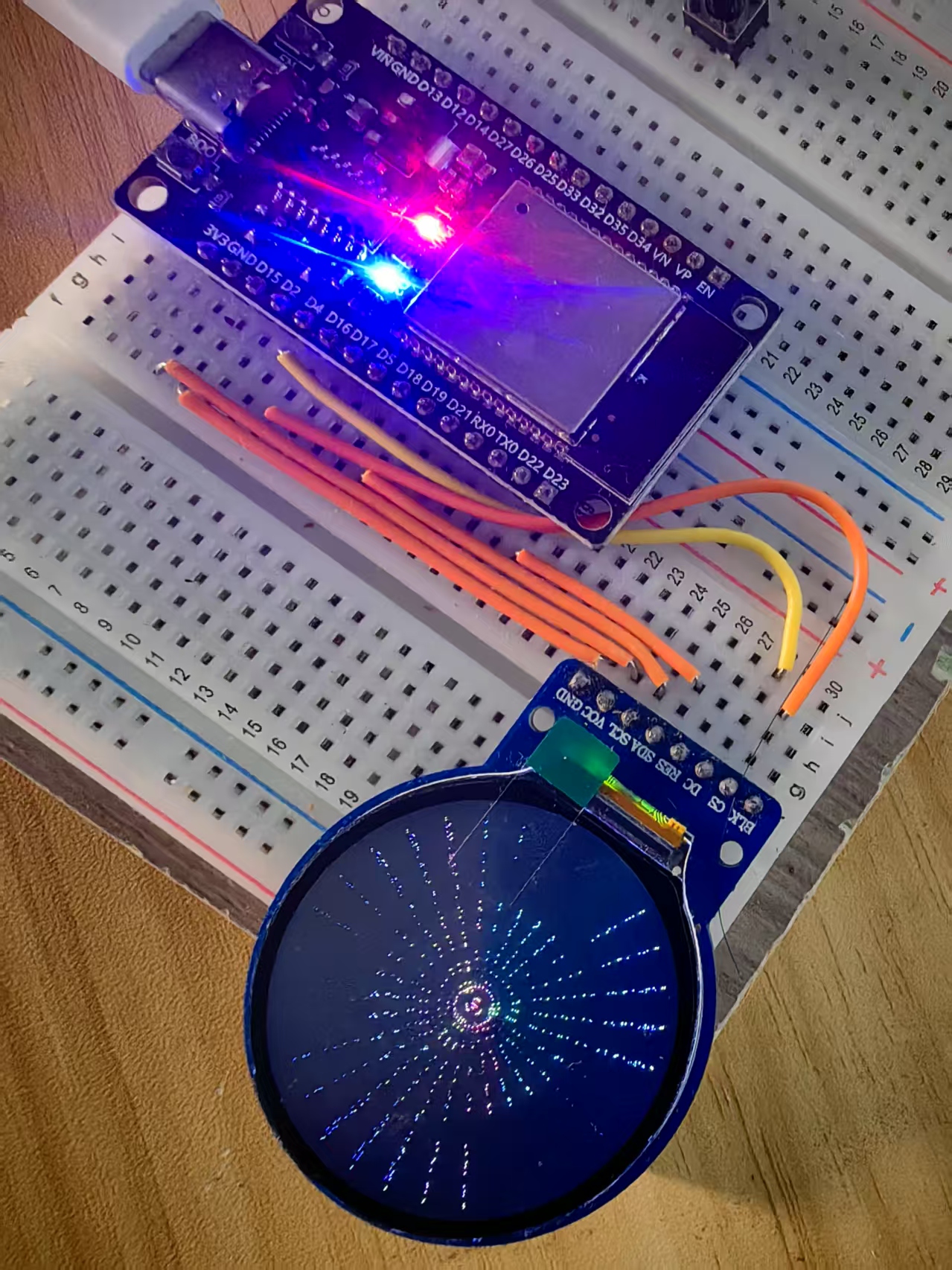

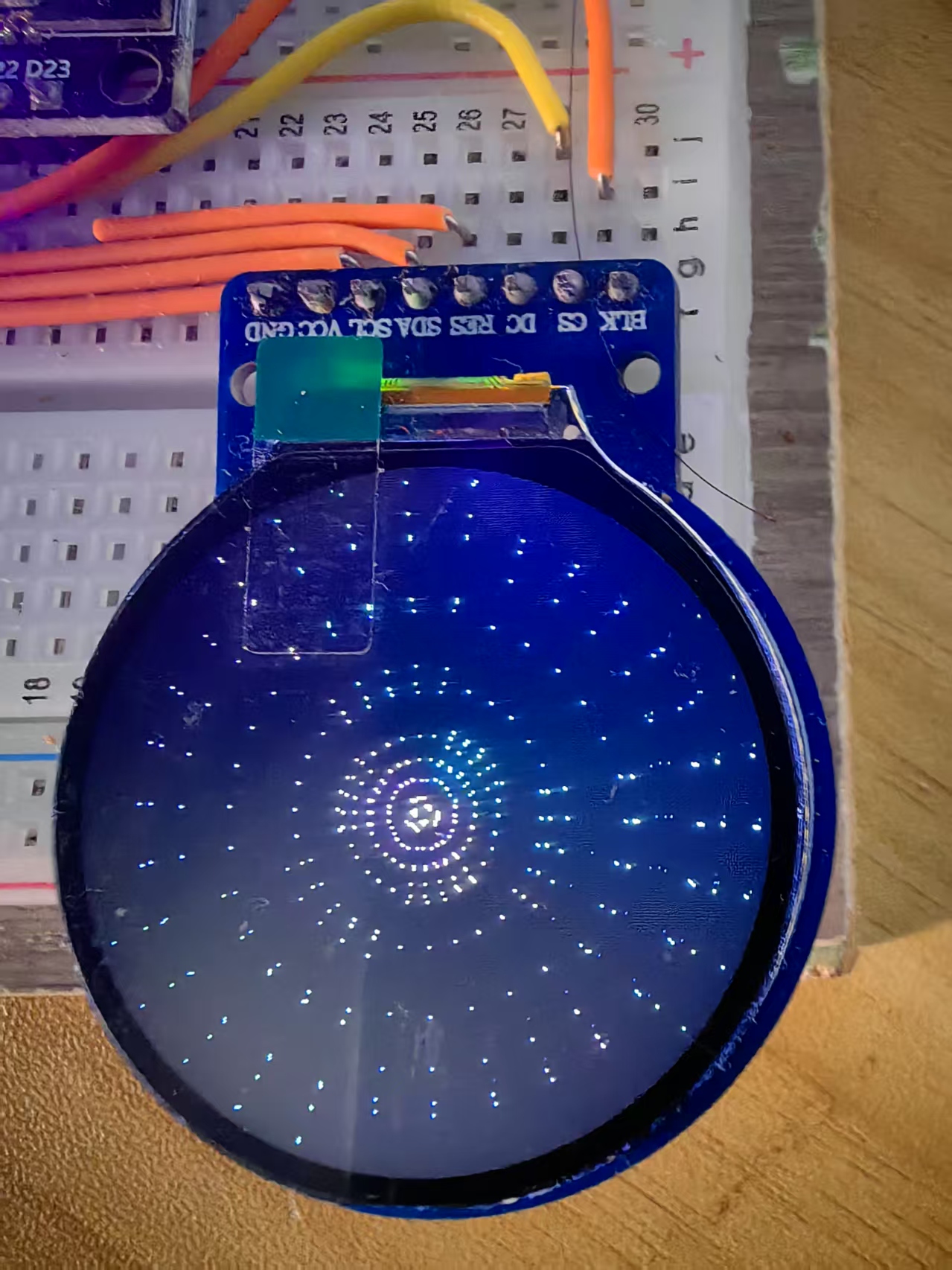

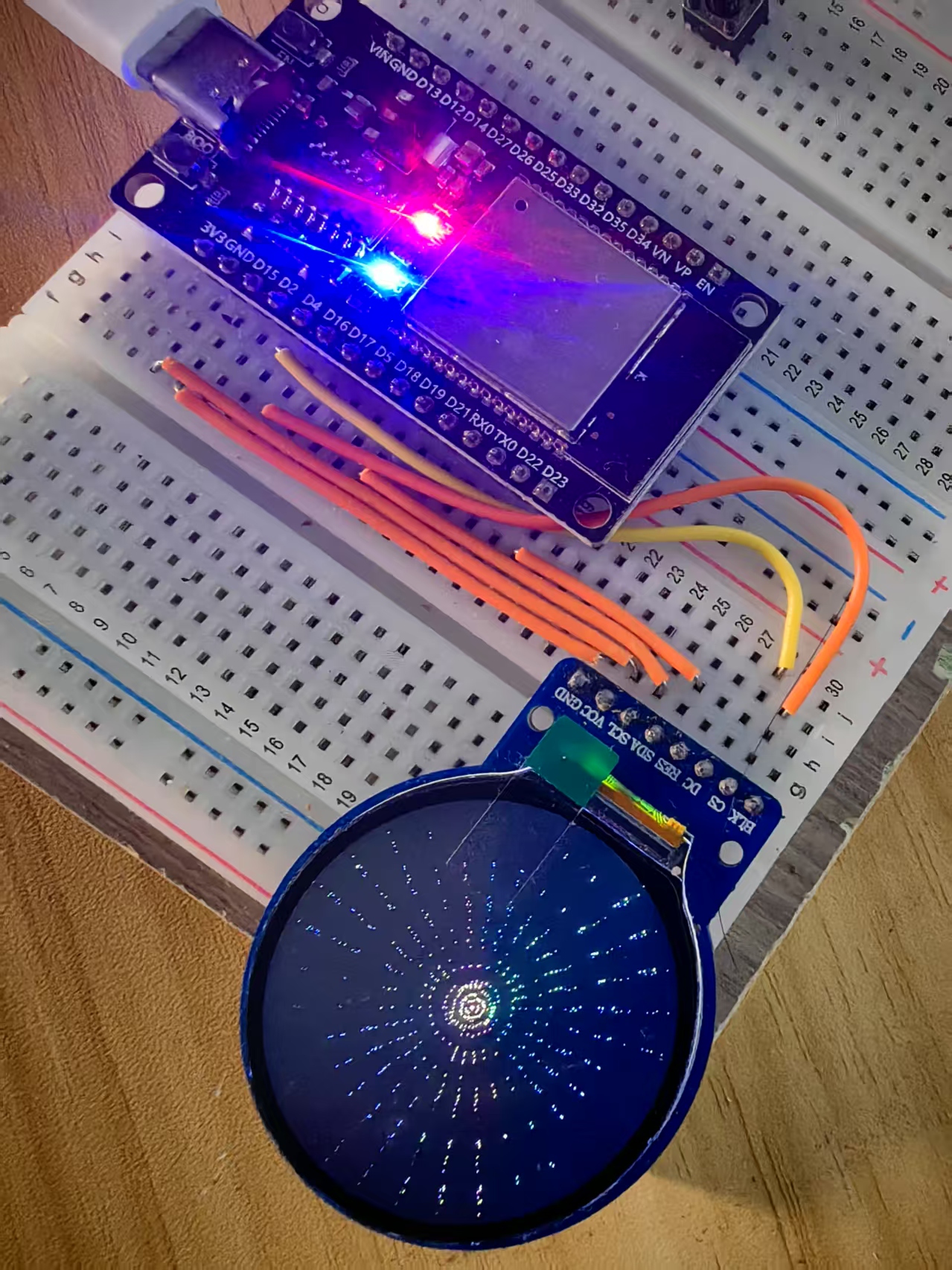

项目之一百一十二：ESP32+GC9A01之三叶螺旋曲线动画

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目之一百一十二：ESP32+GC9A01之三叶螺旋曲线动画
*/

//       GC9A01---------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）

#include <TFT_eSPI.h>
#include "math.h"

#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240
#define CENTER_X SCREEN_WIDTH / 2
#define CENTER_Y SCREEN_HEIGHT / 2
#define NUM_SPIRALS 5  // **螺旋层次**
#define NUM_CURVES 3  // **每个螺旋的曲线数量**
#define MAX_RADIUS 120  // **最大螺旋半径**
#define ROTATION_SPEED 25  // **旋转速度**
#define WAVE_AMPLITUDE 100  // **曲线波动幅度**
#define COLOR_SHIFT 1  // **颜色变化速度**

TFT_eSPI tft = TFT_eSPI();
float rotationAngle = 0;  // **旋转偏移角**

void setup() {
  Serial.begin(115200);
  tft.init();
  tft.setRotation(1);
  tft.fillScreen(TFT_BLACK);
}

void drawSpiralCurves(float rotationOffset) {
  for (int spiral = 0; spiral < NUM_SPIRALS; spiral++) {
    float spiralOffset = spiral * 12;  // **每个螺旋的角度偏移**
    float spiralRadius = MAX_RADIUS * (0.8 + spiral * 0.05);  // **不同螺旋的扩展范围**

    for (int curve = 0; curve < NUM_CURVES; curve++) {
      float angle = curve * (360.0 / NUM_CURVES) + rotationOffset + spiralOffset;
      float radian = angle * M_PI / 180;

      for (int r = 0; r < spiralRadius; r += 3) {
        float waveEffect = WAVE_AMPLITUDE * sin(r * 0.09 + rotationOffset);  // **增加动态波动**
        int x = CENTER_X + cos(radian) * (r + waveEffect);
        int y = CENTER_Y + sin(radian) * (r + waveEffect);

        uint16_t color = tft.color565((x + y + spiral * COLOR_SHIFT) % 255, 140 + (r % 115), 255 - (r % 110));
        tft.drawPixel(x, y, color);
      }
    }
  }
}

void loop() {
  tft.fillScreen(TFT_BLACK);
  drawSpiralCurves(rotationAngle);
  rotationAngle = fmod(rotationAngle + ROTATION_SPEED, 360.0);
  delay(30);
}
