【花雕学编程】Arduino TFT 之固定内容二维码显示

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

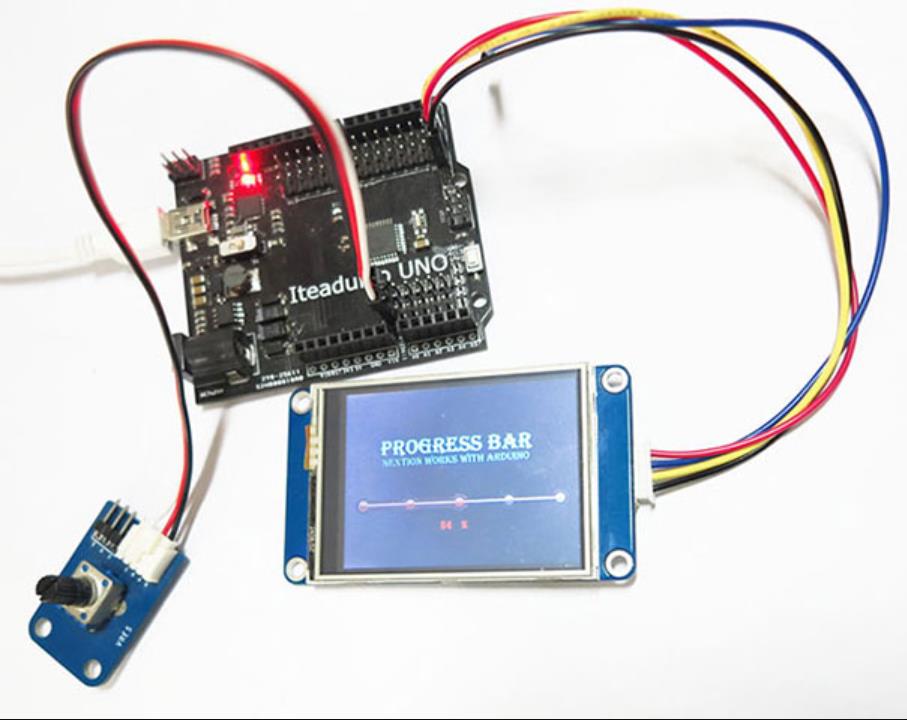

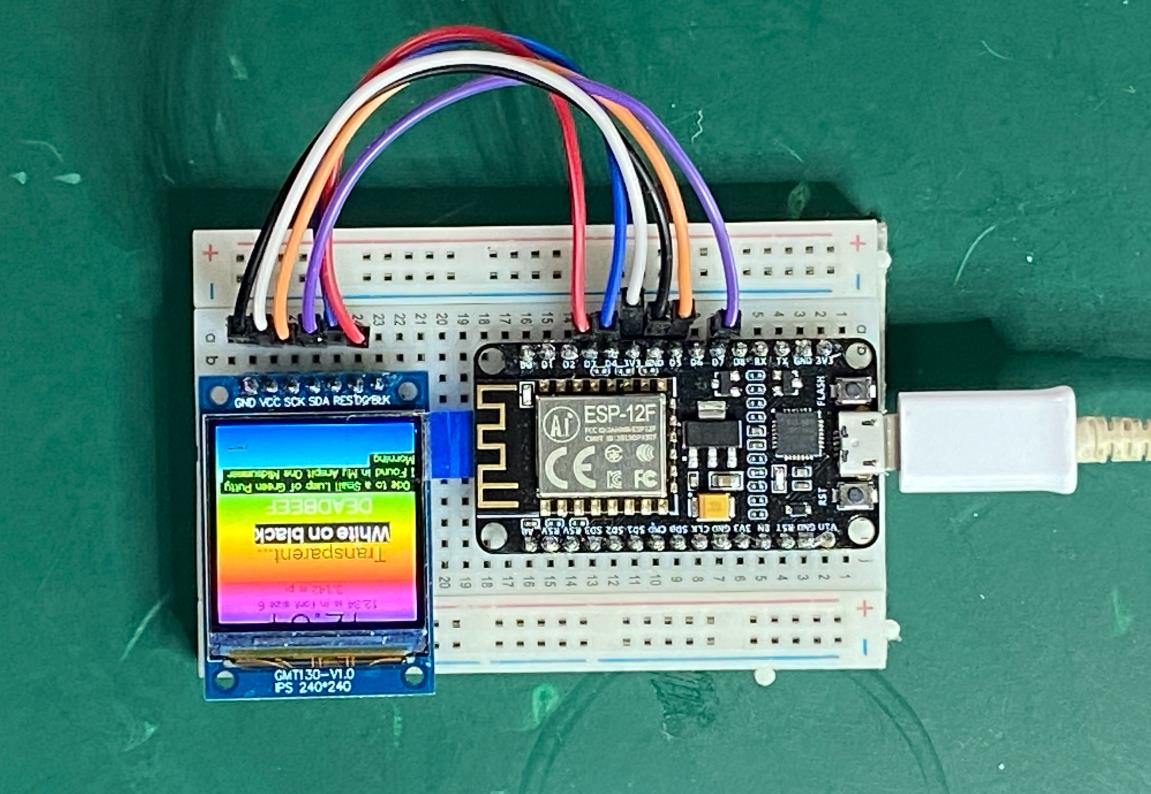

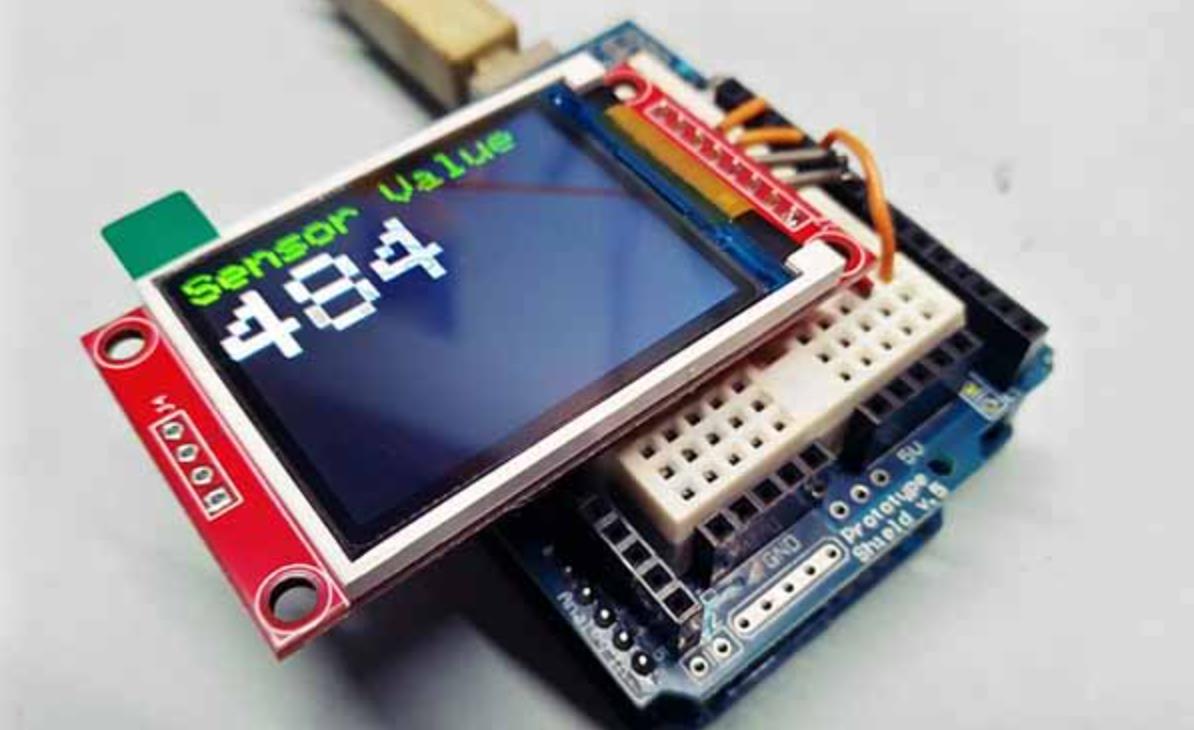

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：

一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。

二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。

三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。

一、主要特点
• 信息容量大
• 二维码能够存储大量信息，包括文本、URL、Wi-Fi配置等，远超传统条形码。
• 固定内容二维码的信息一旦生成，不会发生变化，因此适合用于展示静态信息。
• 高可靠性与纠错能力
• 二维码内置纠错机制（如QR码支持L、M、Q、H四个纠错等级），即使部分区域损坏或遮挡，仍可被正确识别。
• 这种特性使得二维码在复杂环境中具有较高的鲁棒性。
• 易于生成与显示
• 借助现有的二维码生成库（如qrcode库），可以方便地将固定内容转换为二维码图像，并通过TFT屏幕进行显示。
• 生成过程计算量适中，适合运行在资源有限的Arduino平台上。
• 跨平台兼容性
• 二维码可以通过智能手机、平板电脑或其他设备扫描和解析，无需额外硬件支持。
• 这种广泛的兼容性使其成为一种通用的交互方式。
• 视觉直观性
• 二维码以图形化的方式呈现信息，用户只需扫描即可快速获取内容，操作简单且直观。

二、应用场景
• 产品标识与溯源
• 在制造业中，二维码可用于标识产品的型号、生产日期、批次号等信息，便于后续追踪和管理。
• 用户扫描二维码后，可以访问相关网页查看详细的产品信息。
• 设备配置与连接
• 在物联网设备中，二维码可以存储Wi-Fi名称（SSID）和密码，用户扫描后即可自动连接设备。
• 此外，二维码还可以用于配置设备参数（如IP地址、端口号等）。
• 电子票务与身份验证
• 在展会、会议或演唱会等场景中，二维码可以用作电子门票，用户通过扫描二维码完成入场验证。
• 同样适用于员工卡、会员卡等身份验证场景。
• 广告与促销活动
• 在广告牌或宣传材料中嵌入二维码，用户扫描后可以直接访问活动页面、下载优惠券或参与互动。
• 这种方式提高了用户参与度和转化率。
• 教育与培训
• 在教学中，二维码可以链接到教学视频、在线课件或参考资料，帮助学生快速获取学习资源。
• 实验室设备上也可以贴附二维码，提供操作指南或安全注意事项。
• 智能家居控制
• 智能家居设备可以通过二维码提供控制界面的入口，例如通过扫描二维码打开手机App并绑定设备。

三、需要注意的事项
• 二维码尺寸与分辨率
• 二维码的大小直接影响其可读性。如果二维码过小，可能导致扫描困难；如果过大，则会占用过多屏幕空间。
• 需要根据TFT屏幕的分辨率合理调整二维码的尺寸，确保其清晰可见。
• 纠错等级选择
• 不同的纠错等级会影响二维码的容错能力和信息容量。例如，H级纠错允许最多30%的损坏，但信息容量较少。
• 根据实际需求选择合适的纠错等级，平衡可靠性和信息量。
• 屏幕刷新与稳定性
• 如果二维码需要长时间显示，建议关闭屏幕刷新或降低刷新频率，以减少功耗和屏幕老化。
• 确保二维码内容固定不变，避免因屏幕闪烁或刷新导致扫描失败。
• 光线与对比度
• TFT屏幕的亮度和对比度会影响二维码的可读性。在强光环境下，可能需要提高屏幕亮度或使用反光膜。
• 建议使用深色背景（如黑色）和浅色线条（如白色）以增强对比度。
• 库的选择与性能优化
• 使用高效的二维码生成库（如qrcode库）可以减少计算开销，提升生成速度。
• 对于资源有限的Arduino板（如Uno），可能需要优化代码或使用外部存储来处理较大的二维码。
• 二维码内容安全性
• 如果二维码包含敏感信息（如Wi-Fi密码或个人数据），应考虑加密或设置访问权限，防止未经授权的访问。
• 避免在二维码中直接暴露明文密码等重要信息。
• 用户体验与交互设计
• 确保二维码位于屏幕中央或显眼位置，方便用户扫描。
• 可以在二维码周围添加说明文字或图标，引导用户进行操作。

1、使用 QRCode 库显示静态文本二维码

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <QRCode.h>

// 定义TFT引脚
#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// 二维码数据
const char* qrData = "Hello, Arduino!";
// 二维码对象
QRCode qr;
// 二维码数据数组
uint8_t qrDataArray[qrcode_getBufferSize(3)];

void setup() {
  Serial.begin(9600);
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);

  // 初始化二维码
  qrcode_initText(&qr, qrDataArray, 3, ECC_MEDIUM, qrData);
}

void loop() {
  // 绘制二维码
  drawQRCode();
  delay(5000);
}

void drawQRCode() {
  tft.fillScreen(ST7735_BLACK);
  int qrSize = qr.size;
  int scale = 3; // 二维码缩放比例
  int startX = (tft.width() - qrSize * scale) / 2;
  int startY = (tft.height() - qrSize * scale) / 2;

  for (int y = 0; y < qrSize; y++) {
    for (int x = 0; x < qrSize; x++) {
      if (qrcode_getModule(&qr, x, y)) {
        tft.fillRect(startX + x * scale, startY + y * scale, scale, scale, ST7735_WHITE);
      }
    }
  }
}

要点解读：
库的使用：引入Adafruit_GFX和Adafruit_ST7735库用于驱动 TFT 屏幕，QRCode库用于生成二维码。
二维码初始化：在setup函数中，使用qrcode_initText函数初始化二维码，指定二维码的版本、纠错级别和要编码的文本。
二维码绘制：drawQRCode函数通过双重循环遍历二维码的每个模块，根据模块的值（黑色或白色）在 TFT 屏幕上绘制相应的矩形。
缩放和居中：通过scale变量控制二维码的大小，计算起始坐标startX和startY使二维码在屏幕上居中显示。

2、显示 URL 链接的二维码

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <QRCode.h>

// 定义TFT引脚
#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// 二维码数据（URL链接）
const char* qrData = "https://www.example.com";
// 二维码对象
QRCode qr;
// 二维码数据数组
uint8_t qrDataArray[qrcode_getBufferSize(4)];

void setup() {
  Serial.begin(9600);
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);

  // 初始化二维码
  qrcode_initText(&qr, qrDataArray, 4, ECC_MEDIUM, qrData);
}

void loop() {
  // 绘制二维码
  drawQRCode();
  delay(5000);
}

void drawQRCode() {
  tft.fillScreen(ST7735_BLACK);
  int qrSize = qr.size;
  int scale = 2; // 二维码缩放比例
  int startX = (tft.width() - qrSize * scale) / 2;
  int startY = (tft.height() - qrSize * scale) / 2;

  for (int y = 0; y < qrSize; y++) {
    for (int x = 0; x < qrSize; x++) {
      if (qrcode_getModule(&qr, x, y)) {
        tft.fillRect(startX + x * scale, startY + y * scale, scale, scale, ST7735_WHITE);
      }
    }
  }
}

要点解读：
数据内容：将二维码的数据内容改为 URL 链接，方便用户扫描后直接访问网页。
二维码版本调整：由于 URL 链接通常比普通文本长，需要调整二维码的版本（这里使用版本 4）以容纳更多数据。
缩放比例调整：根据二维码的大小和屏幕尺寸，调整scale变量的值，确保二维码在屏幕上合适显示。

3、显示包含联系方式的二维码

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <QRCode.h>

// 定义TFT引脚
#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// 二维码数据（联系方式）
const char* qrData = "Name: John Doe\nPhone: +123456789\nEmail: john.doe@example.com";
// 二维码对象
QRCode qr;
// 二维码数据数组
uint8_t qrDataArray[qrcode_getBufferSize(4)];

void setup() {
  Serial.begin(9600);
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);

  // 初始化二维码
  qrcode_initText(&qr, qrDataArray, 4, ECC_MEDIUM, qrData);
}

void loop() {
  // 绘制二维码
  drawQRCode();
  delay(5000);
}

void drawQRCode() {
  tft.fillScreen(ST7735_BLACK);
  int qrSize = qr.size;
  int scale = 2; // 二维码缩放比例
  int startX = (tft.width() - qrSize * scale) / 2;
  int startY = (tft.height() - qrSize * scale) / 2;

  for (int y = 0; y < qrSize; y++) {
    for (int x = 0; x < qrSize; x++) {
      if (qrcode_getModule(&qr, x, y)) {
        tft.fillRect(startX + x * scale, startY + y * scale, scale, scale, ST7735_WHITE);
      }
    }
  }
}

要点解读：
数据格式：将二维码的数据内容设置为包含姓名、电话和邮箱的联系方式，方便他人扫描后获取信息。
版本和缩放：与案例二类似，由于数据量较大，使用版本 4 的二维码，并调整缩放比例以适应屏幕。

4、显示WiFi连接信息的二维码

#include <TFT_eSPI.h>
#include <QRcode.h> // 使用第三方库生成二维码

TFT_eSPI tft = TFT_eSPI();

void setup() {
    tft.init();
    tft.setRotation(1);
    tft.fillScreen(TFT_WHITE);
    tft.setTextColor(TFT_BLACK, TFT_WHITE);
    tft.setTextSize(1);
    tft.setCursor(10, 10);
    tft.println("WiFi QR Code:");

    String ssid = "MyWiFiNetwork";
    String password = "MyWiFiPassword";
    String wifiInfo = "WIFI:S:" + ssid + ";T:WPA;P:" + password + ";;";
    displayQRCode(wifiInfo, 10, 40);
}

void loop() {
    // 主循环无需操作
}

void displayQRCode(String text, int x, int y) {
    QRcode qrcode;
    uint8_t qrcodeData[qrcode_getBufferSize(3)]; // 3为二维码版本，可调整大小
    qrcode_initText(&qrcode, qrcodeData, 3, ECC_LOW, text.c_str());

    for (int y = 0; y < qrcode.size; y++) {
        for (int x = 0; x < qrcode.size; x++) {
            if (qrcode_getModule(&qrcode, x, y)) {
                tft.fillRect(x * 3 + 10, y * 3 + 40, 3, 3, TFT_BLACK); // 调整3为模块大小
            }
        }
    }
}

要点解读
二维码生成：使用QRcode库生成二维码数据，qrcode_initText()函数将字符串转换为二维码矩阵。
TFT绘制：通过fillRect()绘制二维码模块，模块大小可根据需要调整（如3x3像素）。
WiFi信息编码：使用WiFi连接字符串格式（如WIFI:S:;T:WPA;P:;;）生成可扫描的二维码。
颜色设置：背景为白色，二维码模块为黑色，确保高对比度。

5、显示产品ID的二维码

#include <TFT_eSPI.h>
#include <U8g2_for_Adafruit_GFX.h> // 使用U8g2库生成二维码

TFT_eSPI tft = TFT_eSPI();
U8G2_FOR_ADAFRUIT_GFX u8g2Fonts(&tft);

void setup() {
    tft.init();
    tft.setRotation(1);
    tft.fillScreen(TFT_BLACK);
    tft.setTextColor(TFT_GREEN, TFT_BLACK);
    tft.setTextSize(1);
    tft.setCursor(10, 10);
    tft.println("Product ID QR Code:");

    String productID = "PID123456789";
    displayQRCode(productID, 10, 40);
}

void loop() {
    // 主循环无需操作
}

void displayQRCode(String text, int x, int y) {
    u8g2Fonts.setFont(u8g2_font_6x10_tf); // 选择字体（实际用于二维码生成）
    u8g2Fonts.firstPage();
    do {
        u8g2Fonts.setCursor(x, y);
        // 使用U8g2的二维码功能（需扩展库支持）
        // 以下为伪代码，实际需调用U8g2的二维码绘制API
        // u8g2.drawQRcode(text, x, y, 5, 0); // 示例API
    } while (u8g2Fonts.nextPage());

    // 替代方案：手动绘制（如案例一）
    // 或使用其他支持二维码的库（如Adafruit_GFX_QRCode）
}

要点解读
二维码库选择：案例中使用U8g2_for_Adafruit_GFX库，需确保库支持二维码功能（实际需扩展或替代实现）。
产品ID编码：将产品ID作为字符串编码为二维码，便于扫码识别。
颜色与布局：背景为黑色，二维码模块为绿色，确保清晰显示。
字体与页面管理：使用U8g2的页面管理功能，确保二维码正确绘制。
⚠️ 注意：标准U8g2库不直接支持二维码，需使用扩展库（如Adafruit_GFX_QRCode）或手动实现二维码绘制。

6、显示URL链接的二维码

#include <TFT_eSPI.h>
#include <QRcode.h>

TFT_eSPI tft = TFT_eSPI();

void setup() {
    tft.init();
    tft.setRotation(1);
    tft.fillScreen(TFT_BLUE);
    tft.setTextColor(TFT_WHITE, TFT_BLUE);
    tft.setTextSize(1);
    tft.setCursor(10, 10);
    tft.println("Website QR Code:");

    String url = "https://www.example.com";
    displayQRCode(url, 10, 40);
}

void loop() {
    // 主循环无需操作
}

void displayQRCode(String text, int x, int y) {
    QRcode qrcode;
    uint8_t qrcodeData[qrcode_getBufferSize(4)]; // 版本4，增加二维码大小
    qrcode_initText(&qrcode, qrcodeData, 4, ECC_MEDIUM, text.c_str());

    for (int y = 0; y < qrcode.size; y++) {
        for (int x = 0; x < qrcode.size; x++) {
            if (qrcode_getModule(&qrcode, x, y)) {
                tft.fillRect(x * 2 + 10, y * 2 + 40, 2, 2, TFT_WHITE); // 模块大小为2x2像素
            }
        }
    }
}

要点解读
二维码版本与纠错等级：使用版本4和中等纠错等级（ECC_MEDIUM），增加二维码的容错能力。
URL编码：将URL字符串编码为二维码，便于扫码访问网站。
颜色与模块大小：背景为蓝色，二维码模块为白色，模块大小为2x2像素，确保清晰显示。
TFT初始化：设置屏幕旋转和颜色，确保二维码正确显示。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
