【花雕学编程】Arduino TFT 之多颜色渐变烟花效果

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

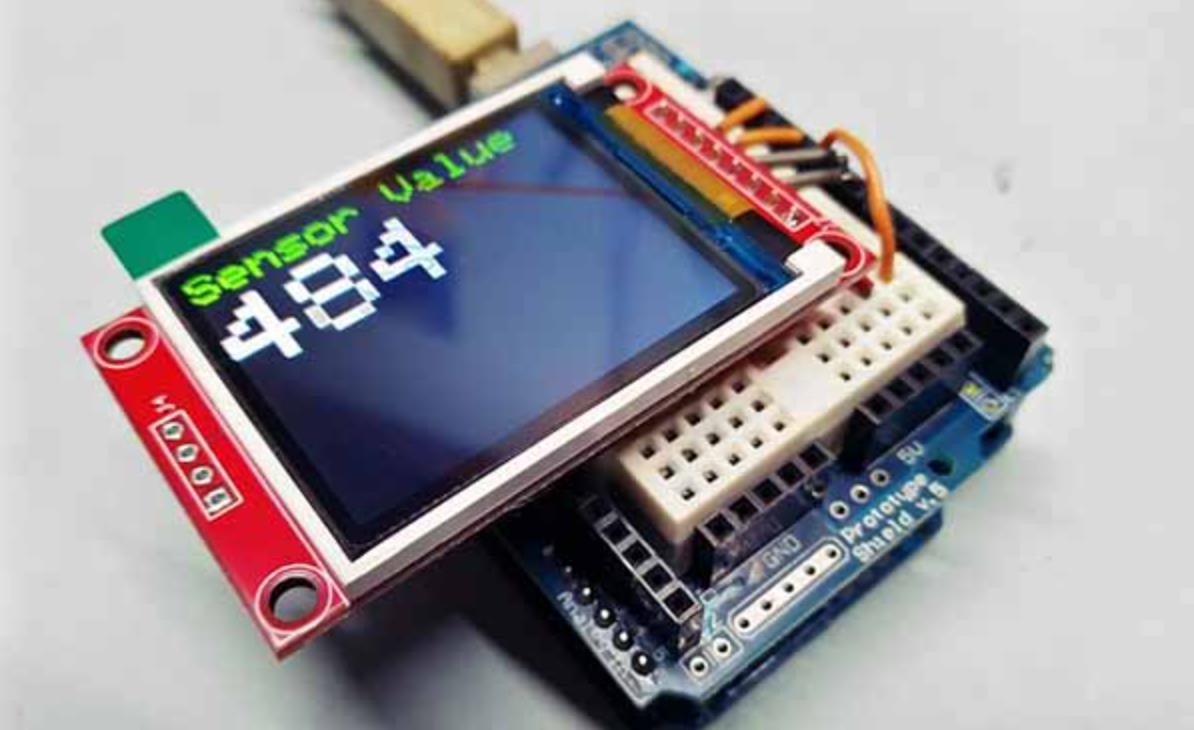

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：

一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。

二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。

三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。

一、主要特点
多颜色渐变
色彩丰富性
通过RGB色彩模型，可以在烟花爆炸时生成丰富的颜色变化，包括但不限于红、绿、蓝及其组合。
渐变色的应用使得烟花绽放过程中的色彩过渡更加自然和平滑，增强视觉吸引力。
动态效果模拟
烟花从发射到绽放再到消失的过程被精确模拟，利用粒子系统或类似的算法来创建逼真的运动轨迹。
每个“火花”粒子都可以有不同的初始速度、方向和颜色，增加多样性。
性能与效率
针对Arduino硬件资源有限的特点，采用高效的算法和数据结构减少计算开销。
可能需要进行代码优化，例如限制同时显示的火花数量，或者使用定点数代替浮点运算以提高处理速度。
渐变与动画结合
时间轴控制
利用定时器中断或帧率控制技术，确保烟花绽放和消散的速度符合预期，提供流畅的动画体验。
动态调整每个粒子的颜色强度和透明度，创造出逐渐淡出的效果。
交互可能性
结合触摸屏或其他输入设备，允许用户触发烟花或改变某些参数（如颜色、大小等），增加互动性和趣味性。

二、应用场景
艺术与娱乐
节日装饰
在节假日期间，将带有烟花效果的TFT显示屏放置于公共区域或家庭聚会场所，增添庆祝氛围。
特别适合用于新年、国庆等重要节日的装饰，为环境带来活力。
教育与培训
作为教学工具，帮助学生理解基本的物理原理（如重力、加速度）以及计算机图形学概念（如颜色混合、动画制作）。
可以设计成互动式教程，让学生亲手尝试修改代码来观察不同参数下的烟花效果变化。
游戏开发
在简单的游戏中加入烟花特效，如得分奖励、关卡通关庆祝等场景，提升玩家的游戏体验。
对于开发者而言，这也是一个实践2D图形渲染技术和优化策略的机会。
数据可视化
状态指示
使用烟花效果来直观地表示系统状态的变化，比如服务器负载、网络流量等指标达到阈值时触发一次烟花爆发。
不同的颜色和规模可以代表不同的严重程度或优先级，便于快速识别关键信息。
进度反馈
在执行长时间任务的过程中，可以通过逐步释放烟花的方式向用户传达任务完成的进度情况。
这种方式比传统的进度条更具有视觉冲击力，能够有效地抓住用户的注意力。

三、需要注意的事项
性能考量
资源管理
Arduino平台通常拥有有限的内存和处理能力，因此在编写烟花效果代码时要特别注意避免过度消耗这些资源。
尽量减少不必要的变量声明和函数调用，合理规划数据结构，确保程序运行稳定。
算法优化
选择合适的算法来模拟烟花的行为至关重要。例如，使用简化版的物理引擎而不是完整的物理学模型，以降低计算复杂度。
对于颜色渐变部分，预先计算好可能用到的颜色值，并存储在一个查找表中，以便快速访问。
视觉质量与用户体验
分辨率与细节平衡
根据所使用的TFT屏幕分辨率调整烟花的细节层次，确保既不会因为过于粗糙而失去美感，也不会因过分精细而导致性能下降。
同时也要考虑到观看距离，适当放大烟花的尺寸以适应远距离观赏需求。
响应速度
如果烟花效果是基于用户交互触发的，则必须保证系统能够迅速响应用户的操作，避免出现延迟现象影响体验。
这要求在设计时充分考虑事件处理机制的有效性，以及如何高效地调度各种任务。
安全与可靠性
错误处理
在实际部署前，应充分测试程序在各种极端条件下的表现，如突然断电、输入异常等情况，并加入适当的错误检测和恢复逻辑。
对于可能出现的内存溢出等问题，要有相应的预防措施，比如设置合理的堆栈大小限制。
兼容性检查
确认所选用的库文件与当前的Arduino版本及TFT驱动芯片完全兼容，避免由于不匹配导致的功能失效或不稳定问题。

1、多颜色渐变烟花效果

#include <TFT_eSPI.h>

TFT_eSPI tft = TFT_eSPI();

#define MAX_PARTICLES 100

struct Particle {
  int x, y;
  int vx, vy;
  int life; // 粒子生命周期
};

Particle particles[MAX_PARTICLES];

void setup() {
  tft.init();
  tft.setRotation(1);
  tft.fillScreen(TFT_BLACK);
}

void loop() {
  if (random(100) < 3) { // 降低触发频率
    launchFirework(random(tft.width()), random(tft.height() / 2));
  }
  updateFireworks();
  delay(30);
}

void launchFirework(int x, int y) {
  for (int i = 0; i < MAX_PARTICLES; i++) {
    particles[i].x = x;
    particles[i].y = y;
    particles[i].vx = random(-5, 6);
    particles[i].vy = random(-8, 0);
    particles[i].life = random(50, 100);
  }
}

void updateFireworks() {
  tft.fillScreen(TFT_BLACK);
  for (int i = 0; i < MAX_PARTICLES; i++) {
    if (particles[i].life > 0) {
      particles[i].x += particles[i].vx;
      particles[i].y += particles[i].vy;
      particles[i].vy += 1;
      int brightness = map(particles[i].life, 100, 0, 255, 0);
      uint16_t color = tft.color565(brightness, 0, 255 - brightness); // 颜色渐变
      tft.fillCircle(particles[i].x, particles[i].y, 2, color);
      particles[i].life--;
    }
  }
}

要点解读：
粒子系统：使用Particle结构体存储每个粒子的位置、速度和生命周期，便于管理。
颜色渐变：根据粒子的生命周期调整颜色亮度，实现渐变效果。
重力模拟：通过vy += 1模拟重力加速度，使粒子下落。
性能优化：仅更新活跃粒子，减少计算量。
随机性：随机生成烟花的位置和粒子的速度，增强视觉效果。

2、交互式烟花效果

#include <TFT_eSPI.h>

TFT_eSPI tft = TFT_eSPI();

#define MAX_PARTICLES 80
#define BUTTON_PIN 0 // 假设按钮连接到D0引脚

struct Particle {
  int x, y;
  int vx, vy;
  uint16_t color;
};

Particle particles[MAX_PARTICLES];
bool buttonPressed = false;

void setup() {
  tft.init();
  tft.setRotation(1);
  tft.fillScreen(TFT_BLACK);
  pinMode(BUTTON_PIN, INPUT_PULLUP);
}

void loop() {
  if (digitalRead(BUTTON_PIN) == LOW) { // 按钮按下
    if (!buttonPressed) {
      launchFirework(tft.width() / 2, tft.height() / 2);
      buttonPressed = true;
    }
  } else {
    buttonPressed = false;
  }
  updateFireworks();
  delay(50);
}

void launchFirework(int x, int y) {
  for (int i = 0; i < MAX_PARTICLES; i++) {
    particles[i].x = x;
    particles[i].y = y;
    particles[i].vx = random(-6, 7);
    particles[i].vy = random(-10, 0);
    particles[i].color = tft.color565(random(255), random(255), 0); // 黄色调
  }
}

void updateFireworks() {
  tft.fillScreen(TFT_BLACK);
  for (int i = 0; i < MAX_PARTICLES; i++) {
    particles[i].x += particles[i].vx;
    particles[i].y += particles[i].vy;
    particles[i].vy += 1;
    tft.fillCircle(particles[i].x, particles[i].y, 2, particles[i].color);
  }
}

要点解读：
交互设计：通过按钮触发烟花效果，增强用户参与感。
颜色随机性：随机生成粒子的颜色，使烟花效果更加丰富多彩。
性能优化：通过减少粒子数量和简化绘图操作，确保动画流畅。
动态更新：每次循环清屏并重新绘制粒子，避免残影。

3、多点随机位置烟花爆炸效果

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8

Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

const uint16_t fireworkColors[] = {
  ST7735_RED,
  ST7735_GREEN,
  ST7735_BLUE,
  ST7735_YELLOW,
  ST7735_MAGENTA,
  ST7735_CYAN
};

struct Particle {
  int x;
  int y;
  int vx;
  int vy;
  int life;
  uint16_t color;
};

Particle particles[50];

const int explosionInterval = 2000;
unsigned long previousExplosionMillis = 0;

void setup() {
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);
}

void loop() {
  unsigned long currentMillis = millis();

  if (currentMillis - previousExplosionMillis >= explosionInterval) {
    previousExplosionMillis = currentMillis;
    int explosionX = random(20, tft.width() - 20);
    int explosionY = random(20, tft.height() - 20);
    explode(explosionX, explosionY);
  }

  updateParticles();
  drawParticles();
}

void explode(int x, int y) {
  uint16_t color = fireworkColors[random(0, 6)];

  for (int i = 0; i < 50; i++) {
    particles[i].x = x;
    particles[i].y = y;
    particles[i].vx = random(-5, 5);
    particles[i].vy = random(-5, 5);
    particles[i].life = random(20, 50);
    particles[i].color = color;
  }
}

void updateParticles() {
  for (int i = 0; i < 50; i++) {
    if (particles[i].life > 0) {
      particles[i].x += particles[i].vx;
      particles[i].y += particles[i].vy;
      particles[i].life--;
    }
  }
}

void drawParticles() {
  tft.fillScreen(ST7735_BLACK);
  for (int i = 0; i < 50; i++) {
    if (particles[i].life > 0) {
      tft.drawPixel(particles[i].x, particles[i].y, particles[i].color);
    }
  }
}

要点解读：
多点爆炸：随机生成烟花的爆炸位置，增强视觉效果。
颜色数组：使用颜色数组随机选择烟花颜色，使效果更加多样化。
生命周期管理：通过life属性控制粒子的存在时间，避免无限绘制。
动态更新：每帧清屏并重新绘制所有粒子，确保动画流畅。
性能优化：通过减少粒子数量和简化绘图操作，确保动画流畅。

4、基础烟花动画（随机粒子爆炸）

#include <Adafruit_GFX.h>
#include <Adafruit_TFTLCD.h>

#define LCD_CS A3
#define LCD_CD A2
#define LCD_WR A1
#define LCD_RD A0
#define LCD_RESET A4

Adafruit_TFTLCD tft(LCD_CS, LCD_CD, LCD_WR, LCD_RD, LCD_RESET);

struct Particle {
  int x, y;
  int vx, vy;
  uint16_t color;
  int life;
};

Particle particles[50]; // 粒子池

void setup() {
  tft.begin(0x9341);
  tft.setRotation(1);
  tft.fillScreen(BLACK);
  randomSeed(analogRead(0));
}

void loop() {
  // 随机发射新烟花
  if (random(30) == 0) {
    int x = random(tft.width() / 4, 3 * tft.width() / 4);
    int y = tft.height();
    for (int i = 0; i < 20; i++) {
      particles[i] = {
        x, y,
        random(-4, 4), random(-12, -6),
        colorGradient(random(255)), // 随机渐变色
        100
      };
    }
  }

  // 更新并绘制粒子
  for (int i = 0; i < 20; i++) {
    if (particles[i].life > 0) {
      particles[i].x += particles[i].vx;
      particles[i].y += particles[i].vy;
      particles[i].vy += 1; // 重力效果
      particles[i].life--;

      // 绘制粒子（带透明度衰减）
      uint16_t alpha = map(particles[i].life, 100, 0, 255, 0);
      uint16_t c = blendColor(particles[i].color, BLACK, alpha);
      tft.drawPixel(particles[i].x, particles[i].y, c);
    }
  }

  delay(16); // 约60FPS
}

// 生成渐变颜色（红→黄→蓝）
uint16_t colorGradient(int hue) {
  if (hue < 85) return tft.color565(hue * 3, 255, 0);       // 红→黄
  else if (hue < 170) return tft.color565(255, 255 - (hue - 85) * 3, 0); // 黄→白
  else return tft.color565(255 - (hue - 170) * 3, 255, 255); // 白→蓝
}

// 简化版颜色混合（需根据库实现）
uint16_t blendColor(uint16_t c1, uint16_t c2, uint8_t alpha) {
  // 实际需拆分RGB分量并加权平均
  return tft.color565(
    (red(c1) * alpha + red(c2) * (255 - alpha)) / 255,
    (green(c1) * alpha + green(c2) * (255 - alpha)) / 255,
    (blue(c1) * alpha + blue(c2) * (255 - alpha)) / 255
  );
}

要点解读
粒子系统设计：
每个粒子包含位置、速度、颜色和生命周期，通过结构体管理。
random(-4, 4)实现爆炸后的随机扩散。
颜色渐变：
colorGradient函数生成红→黄→蓝的渐变色，模拟烟花真实感。
性能优化：
限制粒子数量（20个/帧）和更新频率（delay(16)），确保流畅性。

5、触摸屏交互烟花（结合触摸传感器）

#include <Adafruit_GFX.h>
#include <Adafruit_TFTLCD.h>
#include <TouchScreen.h>

#define TS_MINX 200
#define TS_MINY 200
#define TS_MAXX 900
#define TS_MAXY 900

TouchScreen ts = TouchScreen(A2, A1, A0, A3, 300);
Adafruit_TFTLCD tft(LCD_CS, LCD_CD, LCD_WR, LCD_RD, LCD_RESET);

void setup() {
  tft.begin(0x9341);
  tft.setRotation(1);
  tft.fillScreen(BLACK);
}

void loop() {
  TSPoint p = ts.getPoint();
  if (p.z > ts.pressureThreshhold) { // 检测触摸
    p.x = map(p.x, TS_MINX, TS_MAXX, 0, tft.width());
    p.y = map(p.y, TS_MINY, TS_MAXY, 0, tft.height());

    // 在触摸点生成烟花
    for (int i = 0; i < 30; i++) {
      tft.drawPixel(
        p.x + random(-10, 10),
        p.y + random(-10, 10),
        colorGradient(random(255))
      );
    }
  }
  delay(10);
}

要点解读
触摸交互：
使用TouchScreen库读取触摸坐标，将物理位置映射到屏幕范围。
即时反馈：
触摸时直接在点击位置绘制随机粒子，无需复杂粒子系统。
硬件连接：
需根据触摸屏型号调整TS_MINX/Y和TS_MAXX/Y的校准值。

6、音乐同步烟花（结合音频输入）

#include <Adafruit_GFX.h>
#include <Adafruit_TFTLCD.h>

Adafruit_TFTLCD tft(LCD_CS, LCD_CD, LCD_WR, LCD_RD, LCD_RESET);

void setup() {
  tft.begin(0x9341);
  tft.setRotation(1);
  tft.fillScreen(BLACK);
}

void loop() {
  int volume = analogRead(A0); // 假设A0连接麦克风
  int particlesCount = map(volume, 0, 1023, 5, 50); // 音量映射粒子数

  // 清屏（局部更新优化）
  tft.fillRect(0, 0, tft.width(), 10, BLACK);

  // 根据音量生成烟花
  for (int i = 0; i < particlesCount; i++) {
    int x = random(tft.width());
    int y = random(tft.height() / 2);
    tft.drawPixel(x, y, colorGradient(random(255)));
  }

  delay(50);
}

要点解读
音频输入处理：
通过analogRead(A0)获取音量，映射为粒子数量（音量越高，粒子越多）。
局部清屏：
仅清除顶部区域（fillRect(0, 0, width, 10, BLACK)），减少闪烁。
扩展性：
可结合FFT库（如arduinoFFT）实现频谱可视化，生成更复杂的烟花模式。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
