【花雕学编程】Arduino动手做（188）---TSL2561数字I2C环境光传感器 GY-2561光照强度检测模块

《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

**【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）

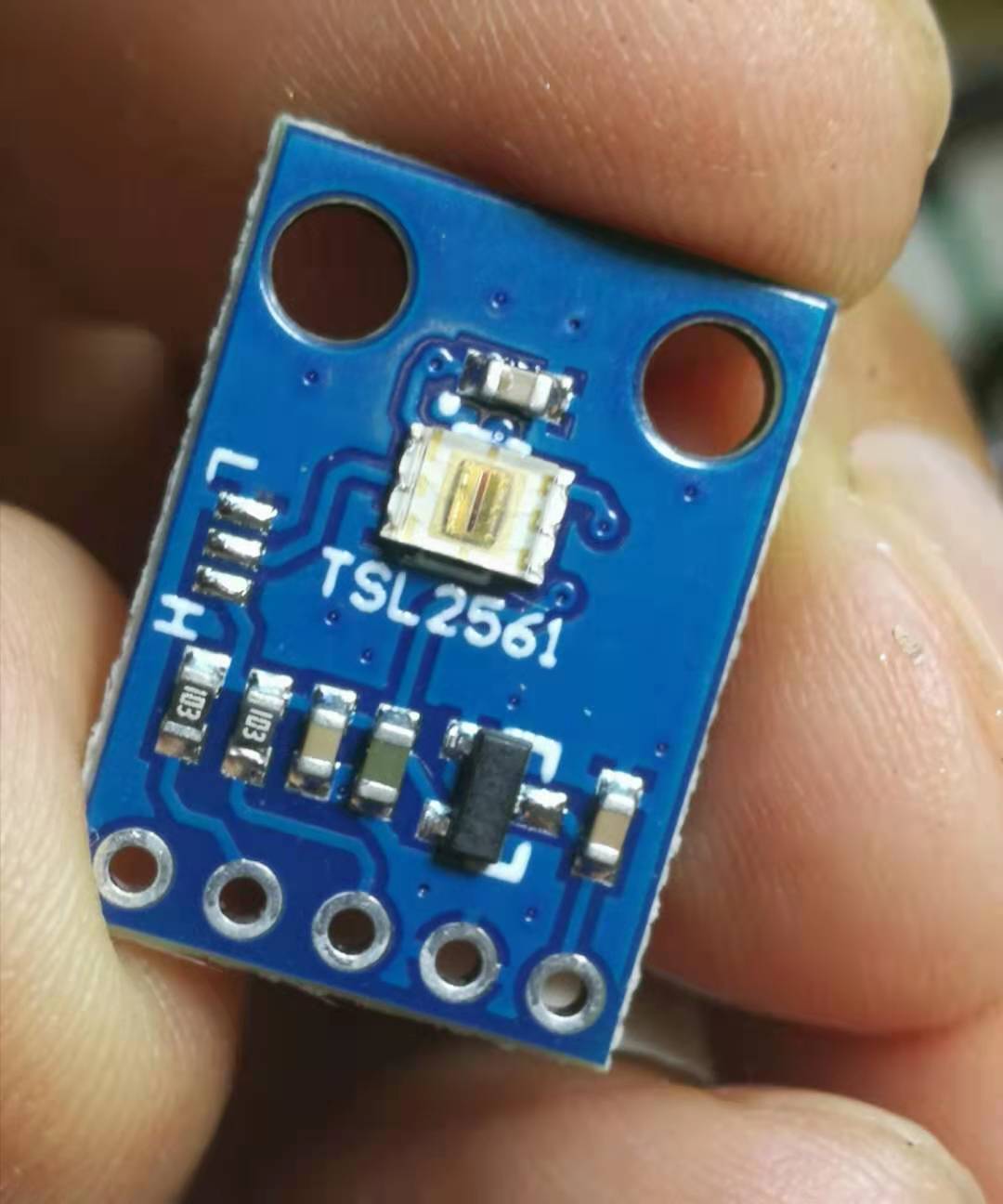

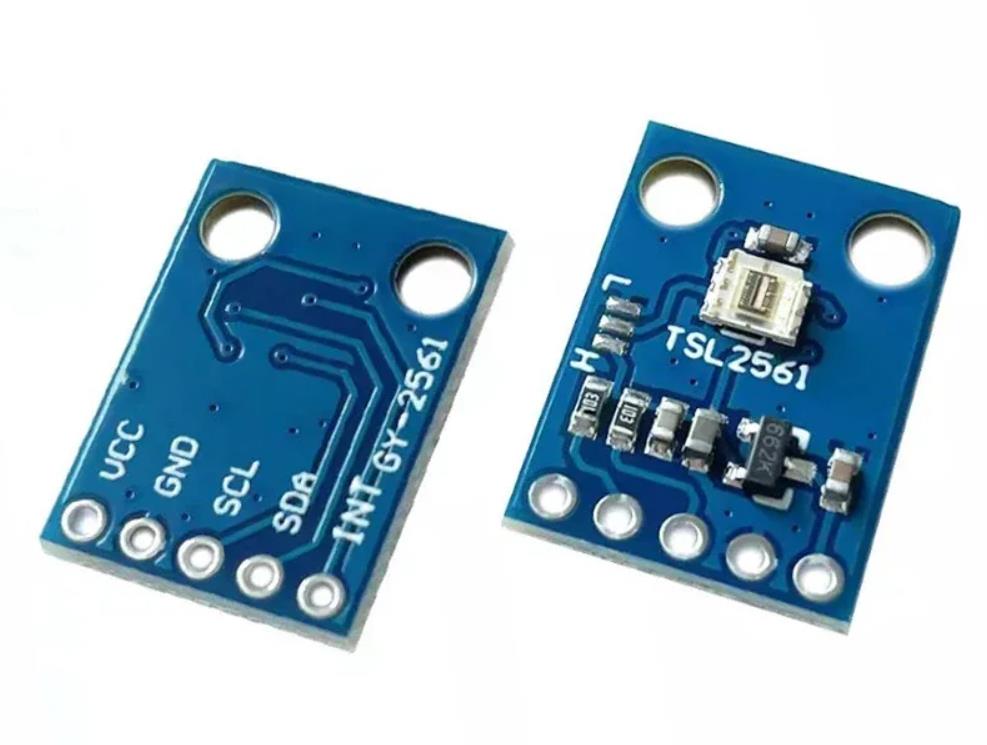

实验一百八十八：TSL2561数字I2C环境光传感器 GY-2561光照强度检测模块 TSL2561数字I2C环境光传感器 GY-2561光照强度检测模块 **

TSL2561 是 TAOS（现属于德州仪器）公司生产的一款环境光传感器。

1、基本概述
TSL2561 能感知周围环境的光照强度，其内置了两个光敏二极管，分别对可见光和红外光敏感，通过对这两个光敏二极管输出信号的处理，可以计算出环境光的强度，并且能够将光信号转化为数字信号，通过 I²C 接口输出，便于与微控制器（如 Arduino、ESP32 等）进行连接和通信。

2、主要特性

1. 宽动态范围：可检测的光照强度范围很宽，从 0.1 lux 到 40,000 lux，能适应从微弱光线到强光的不同环境，比如室内昏暗的灯光环境到室外明亮的阳光环境都能准确测量。
2. 高灵敏度：对光线变化非常敏感，能够检测到微小的光照强度变化，适合用于需要精确光照检测的应用场景。
3. 可编程增益和积分时间：用户可以根据实际需求调整传感器的增益和积分时间，以优化在不同光照条件下的测量精度。例如，在低光照环境下可以增大增益和积分时间来提高测量灵敏度。
4. I²C 接口：采用 I²C 通信协议与微控制器进行数据传输，这种接口方式简单且通用，方便与各种开发板集成。
5. 低功耗：工作电流低，适合电池供电的设备使用，能有效延长设备的续航时间。

3、应用场景

1. 智能照明系统：根据环境光强度自动调节室内灯光的亮度，实现节能和舒适的照明效果。例如，在白天光线充足时降低灯光亮度，在夜晚光线较暗时提高灯光亮度。
2. 显示屏亮度调节：用于手机、平板电脑、笔记本电脑等设备，根据环境光强度自动调整显示屏的亮度，提供更好的视觉体验，同时也能节省电量。
3. 农业和园艺：在温室种植中，监测光照强度，帮助控制植物生长环境，确保植物获得适宜的光照。
4. 安防监控：根据环境光强度自动调整监控摄像头的曝光参数，保证在不同光照条件下都能拍摄到清晰的图像。

TSL2561 是一款价格低廉但功能复杂的光传感器。与光敏电阻和光电二极管等更简单的传感器不同，TSL2561 集成了红外和可见光传感器，以更好地接近人眼的反应。由于 TSL2561 是一个集成传感器（它会在预定时间内吸收光线），因此它能够测量非常小和非常大的光量。功能包括：
1、板载 5V-3.3V LDO，支持 5V 供电
TSL2561 Luminosity Sensor Breakout 是一款精密的光传感器，在大部分可见光谱中具有平坦的响应。
2、与更简单的传感器不同，TSL2561 可以同时测量红外光和可见光，以更好地接近人眼的反应。
3、由于 TSL2561 是一个积分传感器（它在预定的时间内吸收光），因此它能够通过改变积分时间来测量少量和大量光线。
4、TSL2561 能够进行直接 I2C 通信，并且能够轻松传导 0.1 – 40k+ Lux 的特定光范围。
5、此外，该TSL12561还包含两个积分模数转换器 （ADC），可同时集成来自两个光电二极管的电流。内置 ADC 意味着您可以将其与任何微控制器一起使用，即使它没有模拟输入。
6、电流消耗极低，因此非常适合低功耗数据记录系统。主动感应时约为 0.5mA，在掉电模式下小于 15 uA。
7、注意！ 电路板可以在 5V 电压下工作（连接到 Vin），但逻辑（I2C 总线）可以在 3.3V 下工作。

TSL2560 和 TSL2561 是第二代环境光传感器设备。每个都包含两个积分模数转换器 （ADC），用于集成来自两个光电二极管的电流。两个通道的积分同时发生。转换周期完成后，转换结果将分别传输到通道 0 和通道 1 数据寄存器。传输是双缓冲的，以确保维护数据的完整性。传输后，设备会自动开始下一个集成周期。与器件的通信通过标准的双线 SMBus 或 I2C 串行总线完成。

因此，TSL256x 器件可以轻松连接到微控制器或嵌入式控制器。信号调节不需要外部电路，因此也节省了 PCB 空间。由于 TSL256x 器件的输出是数字的，因此与模拟信号相比，输出有效地不受噪声影响。

TSL256x 器件还支持中断功能，无需轮询传感器以获取光强度值，从而简化和提高系统效率。中断函数的主要目的是检测光强度的有意义变化。用户可以根据光强度和强度变化的时间或持久性来定义有意义变化的概念。TSL256x 器件能够定义高于和低于当前光照水平的阈值。当 conversion 的值超过这些限制中的任何一个时，将生成中断。

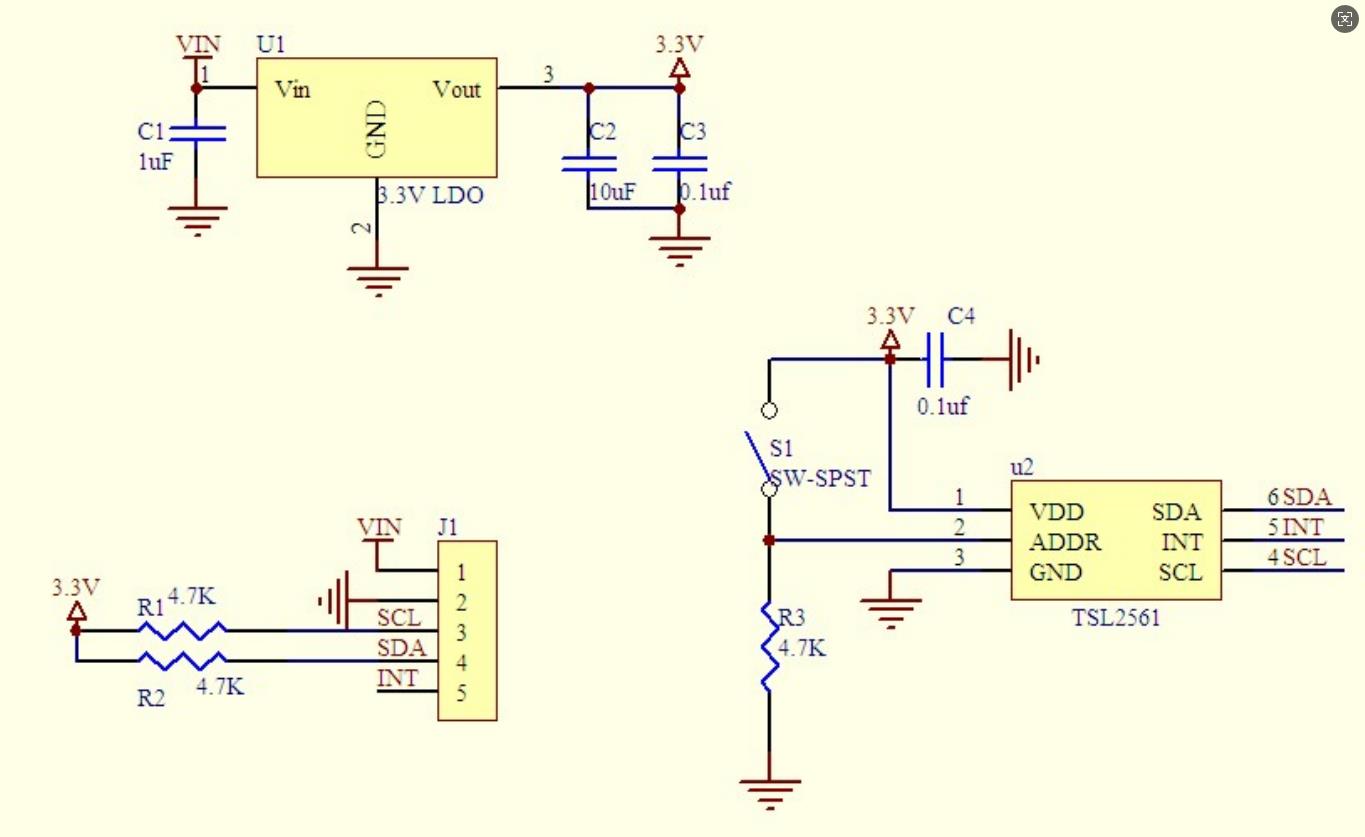

TSL2561模块电原理图

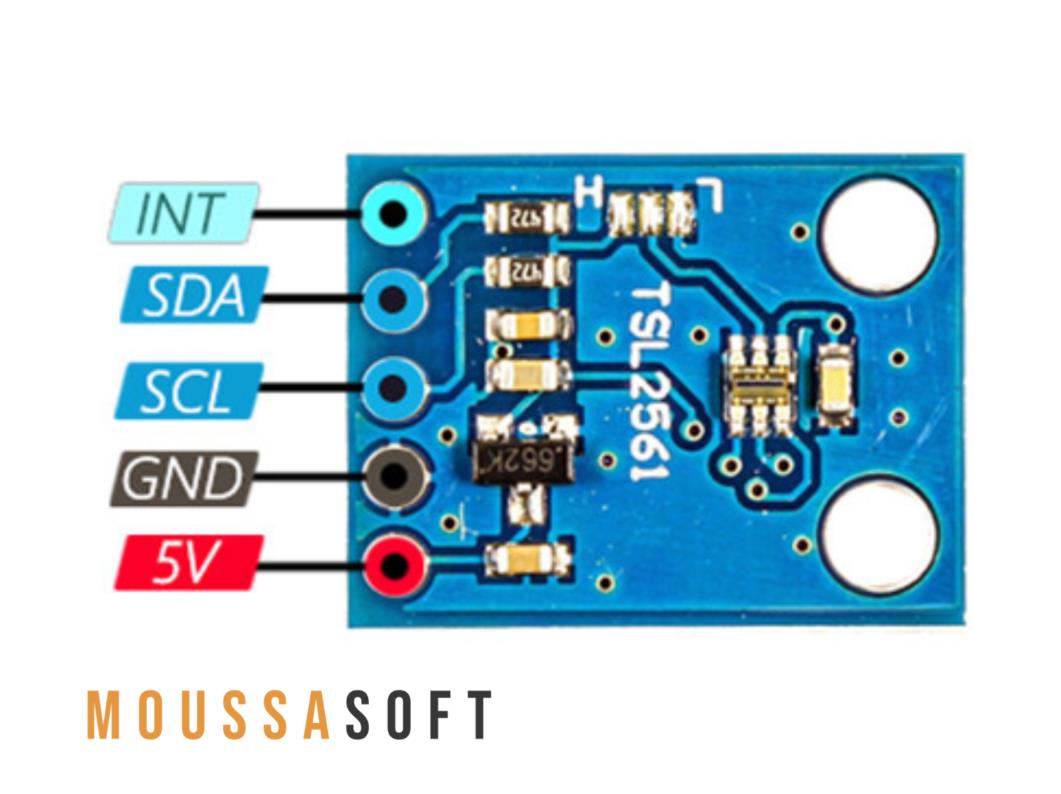

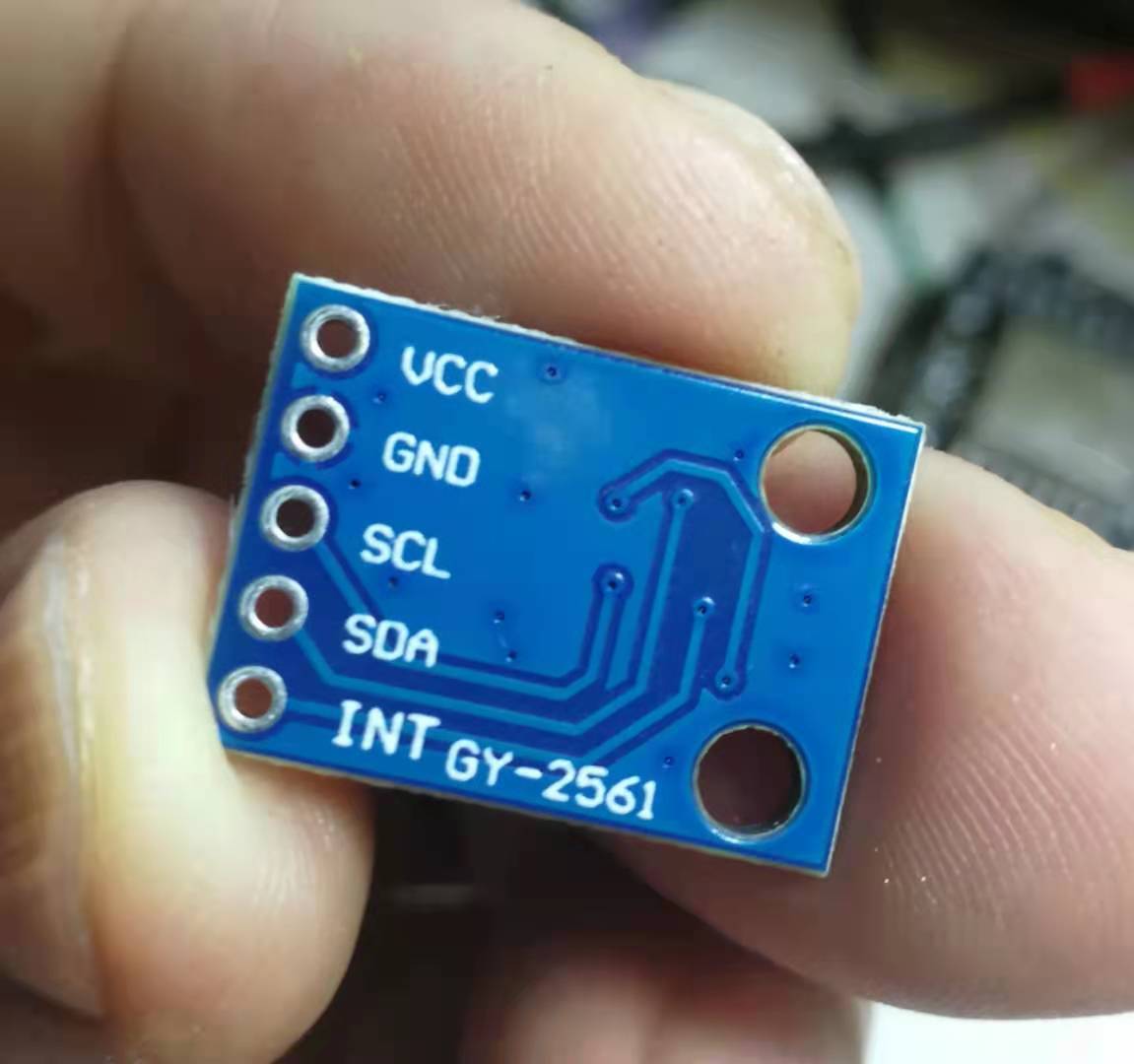

TSL2561 传感器的引脚详细说明：

• VCC：此引脚用于传感器的电源。它必须连接到 5V 电源。
• GND：GND 引脚（Ground）是传感器的电气接地。
• SLC：SLC 代表“串行时钟”，用于 I2C 通信。
• SDA：SDA 代表“串行数据”，也用于 I2C 通信。
• INT：INT 引脚（中断）用于配置传感器的 I2C 地址。

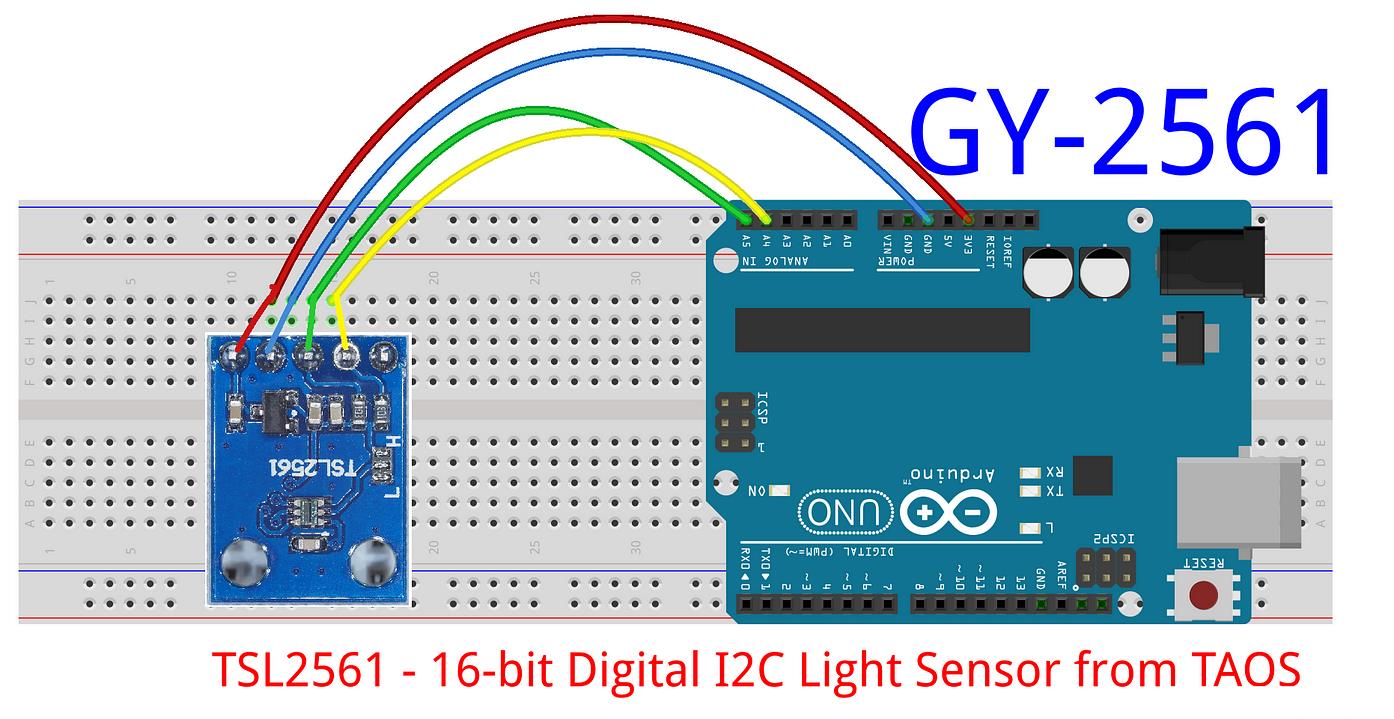

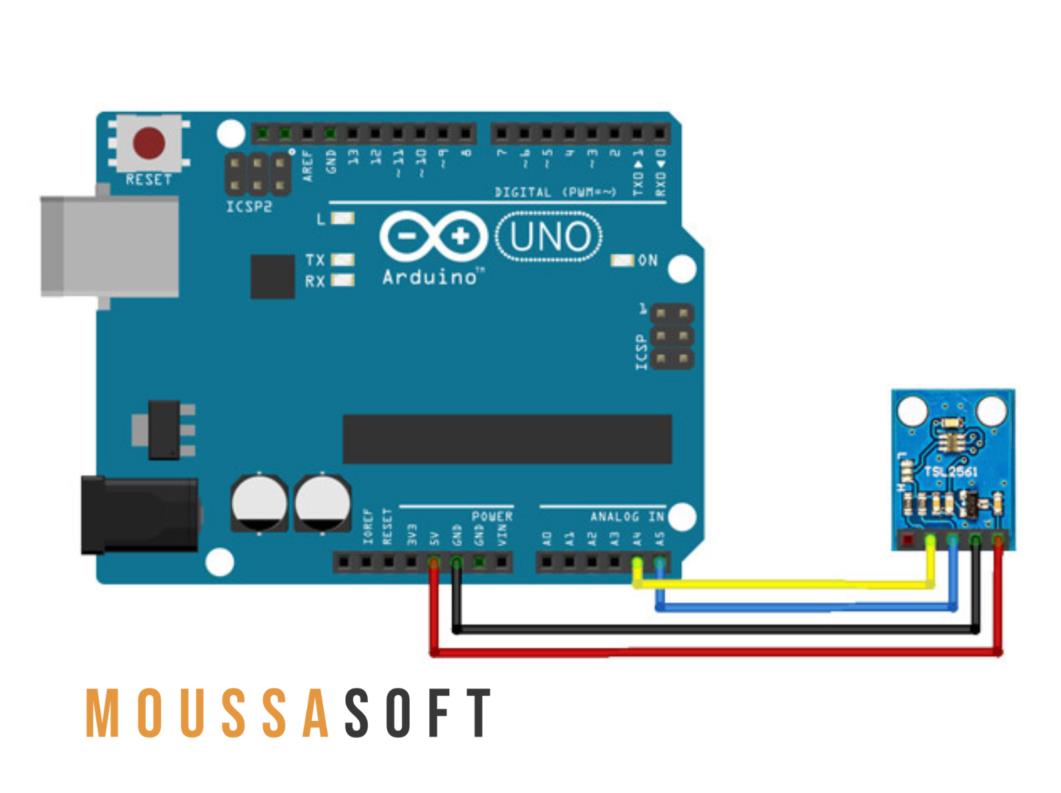

实验模块接线示意图——Arduino uno

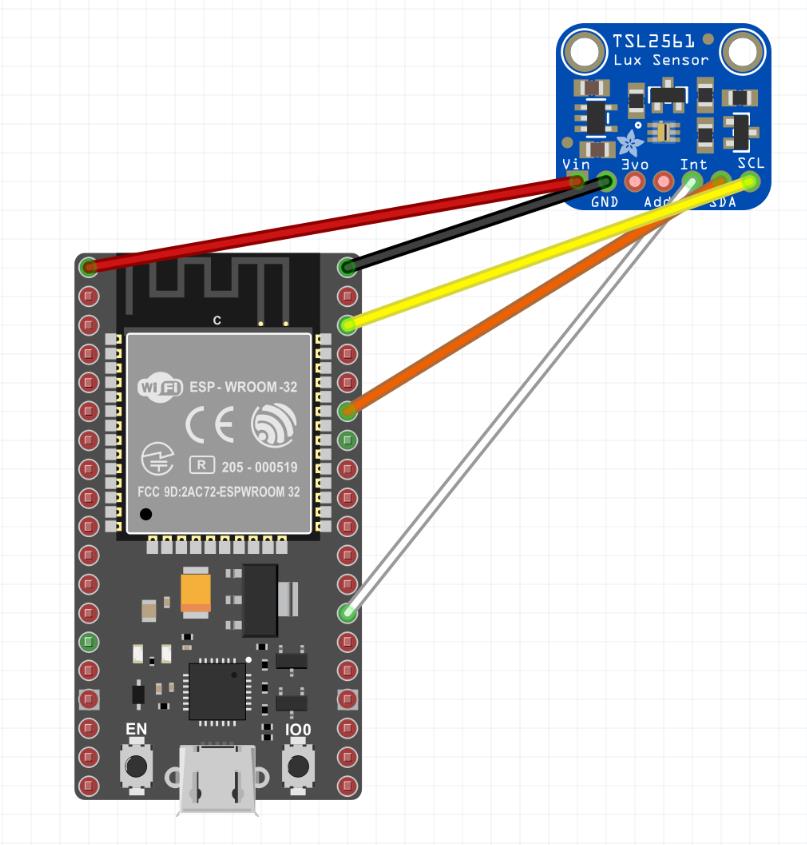

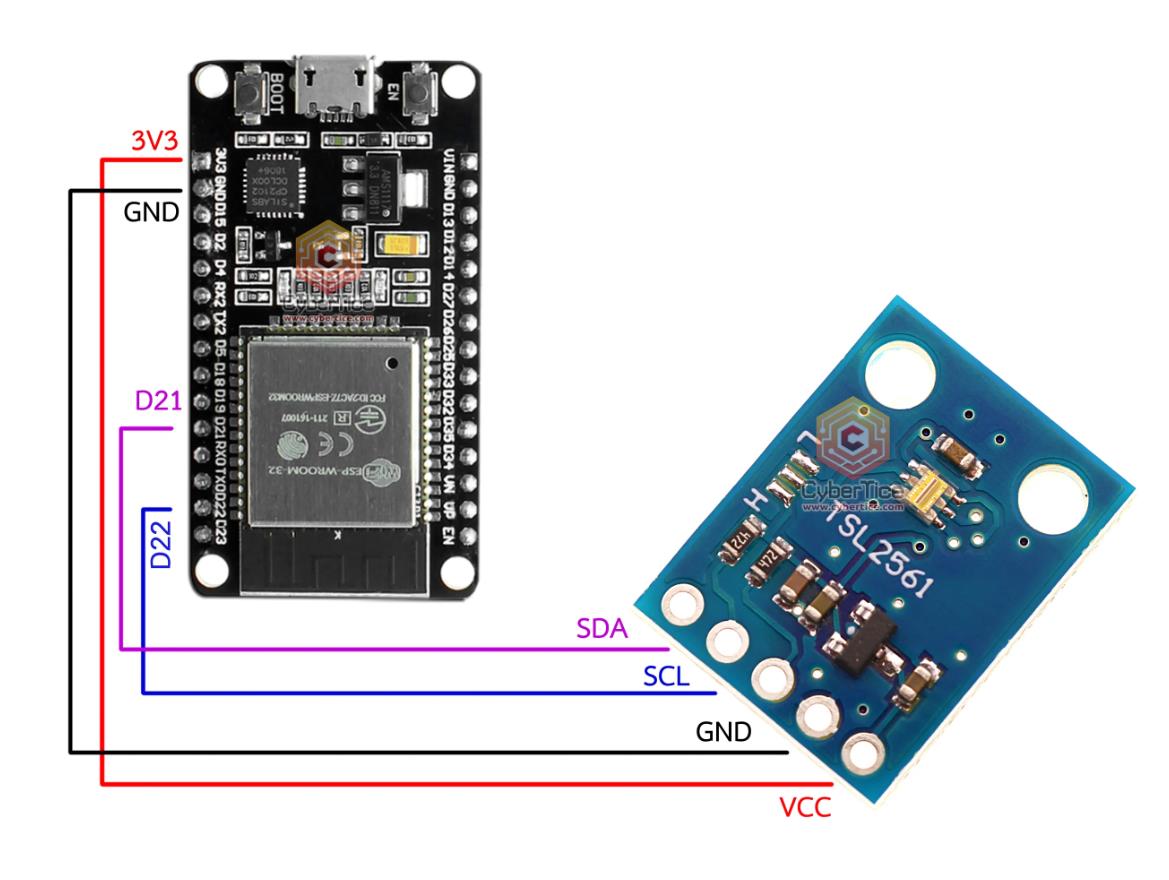

实验模块接线示意图——ESP32
