《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

**【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百八十八：TSL2561数字I2C环境光传感器 GY-2561光照强度检测模块 TSL2561数字I2C环境光传感器 GY-2561光照强度检测模块 **

在这里插入图片描述

TSL2561 是 TAOS（现属于德州仪器）公司生产的一款环境光传感器。

1、基本概述
TSL2561 能感知周围环境的光照强度，其内置了两个光敏二极管，分别对可见光和红外光敏感，通过对这两个光敏二极管输出信号的处理，可以计算出环境光的强度，并且能够将光信号转化为数字信号，通过 I²C 接口输出，便于与微控制器（如 Arduino、ESP32 等）进行连接和通信。

2、主要特性

宽动态范围：可检测的光照强度范围很宽，从 0.1 lux 到 40,000 lux，能适应从微弱光线到强光的不同环境，比如室内昏暗的灯光环境到室外明亮的阳光环境都能准确测量。
高灵敏度：对光线变化非常敏感，能够检测到微小的光照强度变化，适合用于需要精确光照检测的应用场景。
可编程增益和积分时间：用户可以根据实际需求调整传感器的增益和积分时间，以优化在不同光照条件下的测量精度。例如，在低光照环境下可以增大增益和积分时间来提高测量灵敏度。
I²C 接口：采用 I²C 通信协议与微控制器进行数据传输，这种接口方式简单且通用，方便与各种开发板集成。
低功耗：工作电流低，适合电池供电的设备使用，能有效延长设备的续航时间。

3、应用场景

智能照明系统：根据环境光强度自动调节室内灯光的亮度，实现节能和舒适的照明效果。例如，在白天光线充足时降低灯光亮度，在夜晚光线较暗时提高灯光亮度。
显示屏亮度调节：用于手机、平板电脑、笔记本电脑等设备，根据环境光强度自动调整显示屏的亮度，提供更好的视觉体验，同时也能节省电量。
农业和园艺：在温室种植中，监测光照强度，帮助控制植物生长环境，确保植物获得适宜的光照。
安防监控：根据环境光强度自动调整监控摄像头的曝光参数，保证在不同光照条件下都能拍摄到清晰的图像。

在这里插入图片描述

TSL2561 传感器的引脚详细说明：

• VCC：此引脚用于传感器的电源。它必须连接到 5V 电源。
• GND：GND 引脚（Ground）是传感器的电气接地。
• SLC：SLC 代表“串行时钟”，用于 I2C 通信。
• SDA：SDA 代表“串行数据”，也用于 I2C 通信。
• INT：INT 引脚（中断）用于配置传感器的 I2C 地址。
在这里插入图片描述

实验模块接线示意图——Arduino uno

在这里插入图片描述

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百八十八：TSL2561数字I2C环境光传感器 GY-2561光照强度检测模块
项目之四：使用 TSL2561 传感器读取全光谱四类数据

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验一百八十八：TSL2561数字I2C环境光传感器 GY-2561光照强度检测模块
  项目之四：使用 TSL2561 传感器读取全光谱四类数据
*/

#include <Wire.h>
#include "TSL2561.h"

// Example for demonstrating the TSL2561 library - public domain!

// connect SCL to analog 5
// connect SDA to analog 4
// connect VDD to 3.3V DC
// connect GROUND to common ground
// ADDR can be connected to ground, or vdd or left floating to change the i2c address

// The address will be different depending on whether you let
// the ADDR pin float (addr 0x39), or tie it to ground or vcc. In those cases
// use TSL2561_ADDR_LOW (0x29) or TSL2561_ADDR_HIGH (0x49) respectively
TSL2561 tsl(TSL2561_ADDR_FLOAT);

void setup(void) {
  Serial.begin(9600);

  if (tsl.begin()) {
    Serial.println("Found sensor");
  } else {
    Serial.println("No sensor?");
    while (1);
  }

  // You can change the gain on the fly, to adapt to brighter/dimmer light situations
  //tsl.setGain(TSL2561_GAIN_0X);         // set no gain (for bright situtations)
  tsl.setGain(TSL2561_GAIN_16X);      // set 16x gain (for dim situations)

  // Changing the integration time gives you a longer time over which to sense light
  // longer timelines are slower, but are good in very low light situtations!
  tsl.setTiming(TSL2561_INTEGRATIONTIME_13MS);  // shortest integration time (bright light)
  //tsl.setTiming(TSL2561_INTEGRATIONTIME_101MS);  // medium integration time (medium light)
  //tsl.setTiming(TSL2561_INTEGRATIONTIME_402MS);  // longest integration time (dim light)

  // Now we're ready to get readings!
}

void loop(void) {
  // Simple data read example. Just read the infrared, fullspecrtrum diode
  // or 'visible' (difference between the two) channels.
  // This can take 13-402 milliseconds! Uncomment whichever of the following you want to read
  uint16_t x = tsl.getLuminosity(TSL2561_VISIBLE);
  //uint16_t x = tsl.getLuminosity(TSL2561_FULLSPECTRUM);
  //uint16_t x = tsl.getLuminosity(TSL2561_INFRARED);

  Serial.println(x, DEC);

  // More advanced data read example. Read 32 bits with top 16 bits IR, bottom 16 bits full spectrum
  // That way you can do whatever math and comparisons you want!
  uint32_t lum = tsl.getFullLuminosity();
  uint16_t ir, full;
  ir = lum >> 16;
  full = lum & 0xFFFF;
  Serial.print("IR: "); Serial.print(ir);   Serial.print("\t\t");
  Serial.print("Full: "); Serial.print(full);   Serial.print("\t");
  Serial.print("Visible: "); Serial.print(full - ir);   Serial.print("\t");

  Serial.print("Lux: "); Serial.println(tsl.calculateLux(full, ir));

  delay(100);
}

代码解读

这段代码使用 TSL2561 光照传感器读取光强数据，并通过串口打印亮度值（Lux），核心逻辑如下：

传感器连接
✅ 使用 I2C (Wire.h)，连接 SCL（时钟）到模拟 5，SDA（数据）到模拟 4
✅ 传感器地址 → TSL2561_ADDR_FLOAT 默认浮动地址（0x39）
✅ 可修改地址 → TSL2561_ADDR_LOW（0x29）或 TSL2561_ADDR_HIGH（0x49）
初始化
✅ tsl.begin() → 检测传感器是否正确连接
✅ tsl.setGain(TSL2561_GAIN_16X); → 设置 16 倍增益，适用于低光环境
✅ tsl.setTiming(TSL2561_INTEGRATIONTIME_13MS); → 设定积分时间，短时间适用于强光环境
读取光照数据
✅ tsl.getLuminosity(TSL2561_VISIBLE); → 获取可见光强度
✅ tsl.getLuminosity(TSL2561_INFRARED); → 获取红外线强度
✅ tsl.getLuminosity(TSL2561_FULLSPECTRUM); → 获取全光谱数据
计算亮度
✅ getFullLuminosity(); → 获取 32 位光照数据（高 16 位红外光，低 16 位全光谱）
✅ calculateLux(full, ir); → 计算光照强度（Lux）
✅ Serial.println(lux); → 打印 Lux 值
循环读取
✅ delay(100); → 每 100 毫秒更新数据

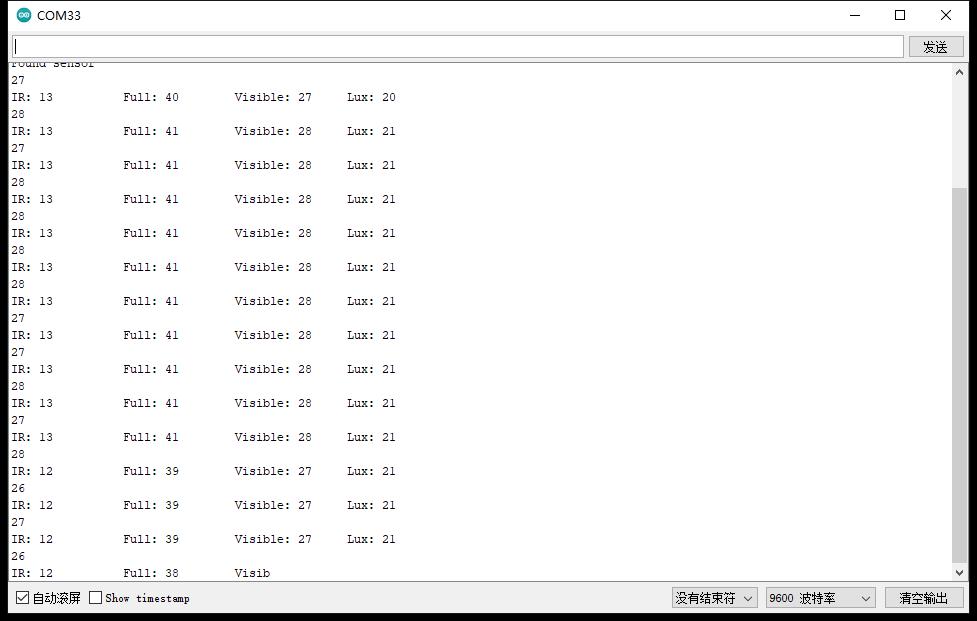

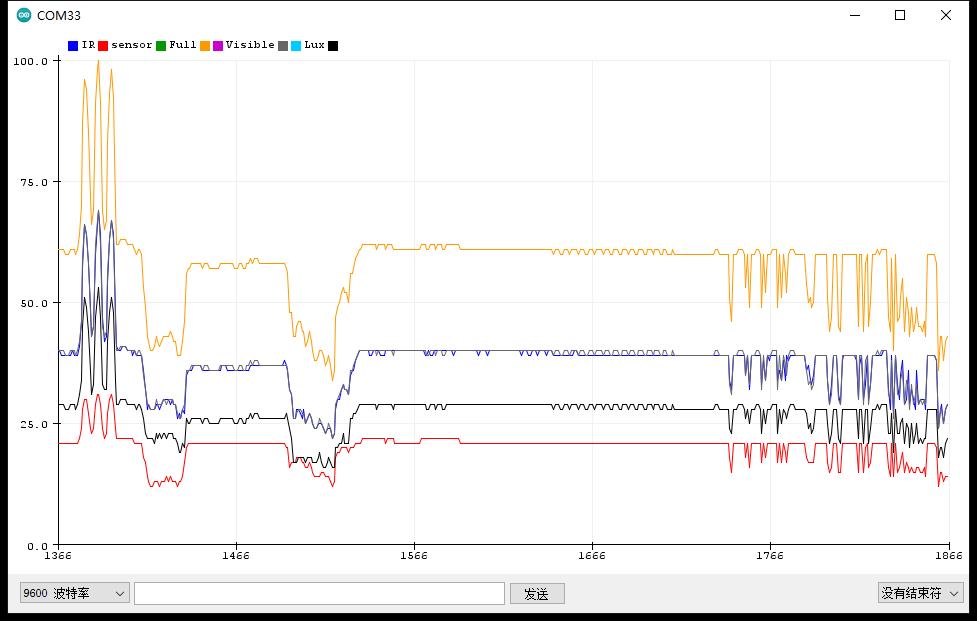

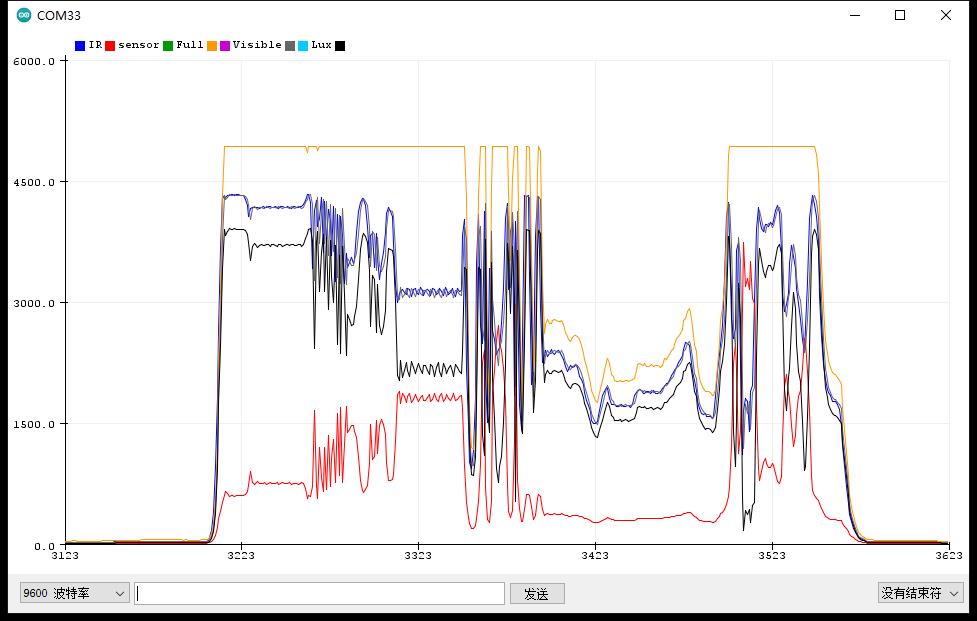

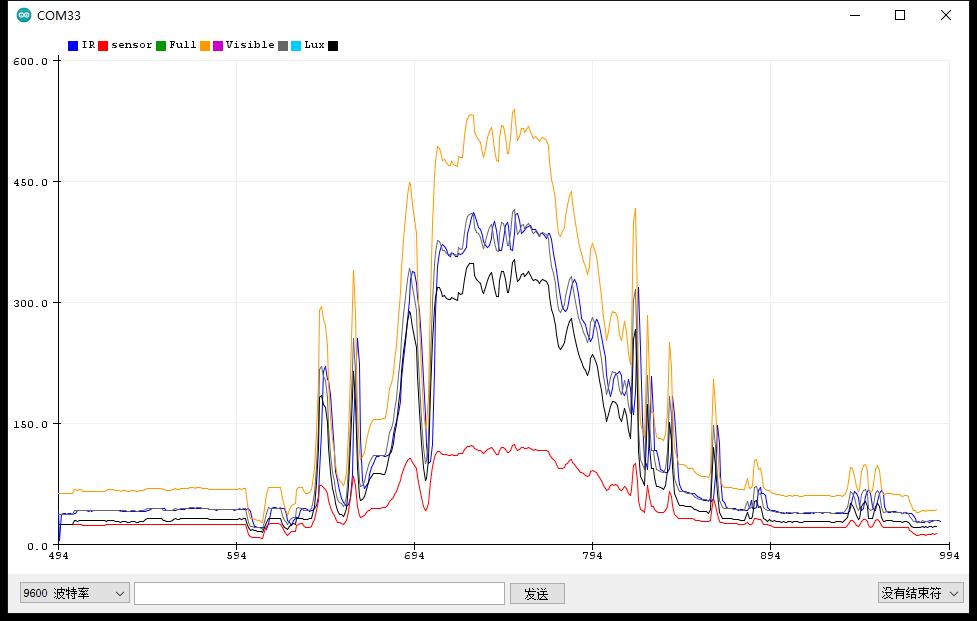

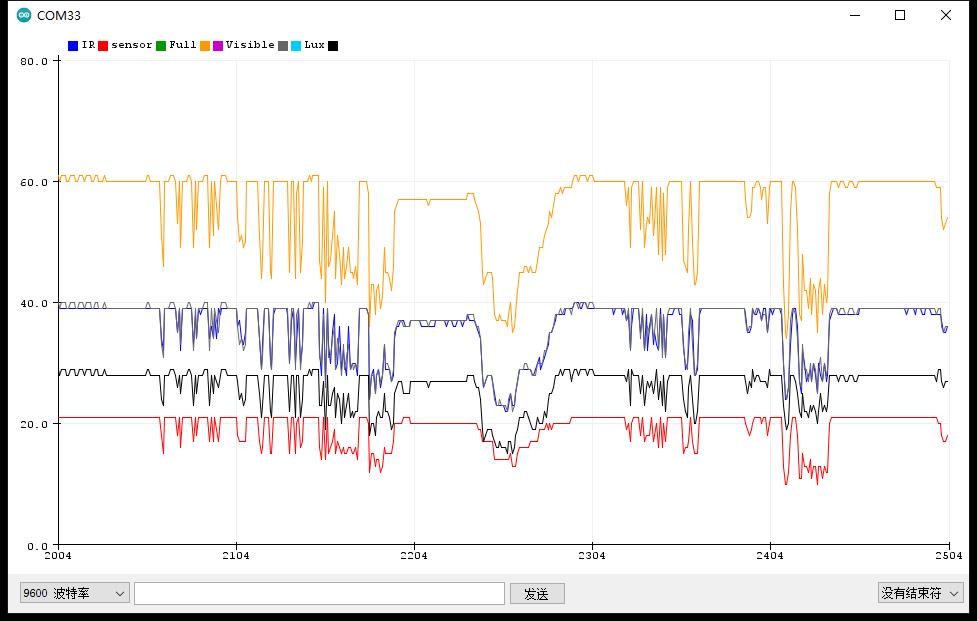

这段代码让 TSL2561 传感器不断读取光照强度，包括可见光、红外光和 Lux 值，并在串口打印数据。
