《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html
Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。
Arduino LCD：专业视角下的全面解析
在嵌入式系统开发中，LCD（Liquid Crystal Display）液晶显示屏是实现信息可视化和人机交互的重要组成部分。Arduino 作为广泛应用的开源硬件平台，其对多种类型 LCD 屏幕的良好支持，使得开发者能够快速构建低成本、高可用性的显示系统。
一、主要特点
- 接口种类丰富
字符型 LCD（如 16x2、20x4）：使用 HD44780 控制器，常见于基础教学项目；
图形点阵 LCD（如 128x64 OLED、TFT 彩色屏）：支持自由绘图，适合复杂界面；
通信方式多样：
并行接口（8位/4位模式）
I²C 接口（节省引脚资源）
SPI 接口（高速数据传输） - 低功耗与稳定性强
多数 LCD 模块（尤其是OLED）具有较低功耗特性，适用于电池供电设备；
工作电压范围宽（3.3V~5V），兼容性强；
支持长时间连续运行，稳定性好。 - 图形与文本混合显示能力强
字符型 LCD 可自定义字符（最多8个用户定义字符）；
图形型 LCD 支持绘制线条、矩形、圆形、图像等；
支持多字体、中文字符（需加载字库）及动态刷新。 - 开发资源成熟
社区提供大量现成库函数，例如：
LiquidCrystal（用于HD44780字符屏）
U8g2lib / SSD1306（用于OLED图形屏）
TFT_eSPI / ILI9341（用于TFT彩色屏）
支持 Arduino IDE、PlatformIO 等主流开发环境。 - 可扩展性与集成度高
可与其他传感器、执行器、无线模块（如蓝牙、Wi-Fi）协同工作；
适合作为小型监控终端、状态面板、操作引导界面；
支持远程控制更新内容（通过串口或网络协议）。
二、典型应用场景
- 工业控制系统
显示PLC状态、温度、压力、液位等实时参数；
提供本地操作提示与报警信息；
替代传统按钮+LED指示灯组合，提升操作效率。 - 智能家居与物联网
智能网关设备显示连接状态、传感器数据、Wi-Fi强度；
家庭气象站展示温湿度、风速、空气质量等；
智能门锁显示“开锁成功”、“密码错误”等反馈信息。 - 教育与实验教学
编程入门教学中展示变量值、调试信息；
嵌入式课程讲解GPIO、I²C/SPI通信、中断等核心概念；
学生创新项目中实现信息反馈与人机交互。 - 商业与零售设备
自助服务终端显示操作指引；
POS收银机显示商品名称、价格、支付状态；
智能售货机显示商品介绍与购买提示。 - 农业与环境监测
土壤湿度、光照强度、CO₂浓度等传感器数据显示；
温室大棚控制器的状态反馈；
水质检测仪、气象站的数据输出。 - 艺术装置与互动展览
数字艺术展中的文字说明与引导；
科技馆互动装置的操作提示；
商场数字标牌系统的静态/动态信息展示。
三、注意事项
- 合理选择LCD类型与尺寸
根据功能需求选择字符型或图形型屏幕；
小型项目优先考虑 I²C 接口的 OLED 屏幕（如 SSD1306）；
高分辨率或彩色需求则选择 TFT 类屏幕（如 ILI9341）。 - 避免频繁全屏刷新
对图形型屏幕而言，每次全屏重绘会显著增加CPU负载；
应采用局部刷新策略，仅更新变化部分区域；
使用双缓冲机制可减少画面闪烁，但需权衡内存占用。 - 注意电源管理与背光控制
OLED 屏幕无需背光，功耗更低；
LCD 背光亮度应根据环境调整，避免过亮刺眼；
若为低功耗设计，可在空闲时关闭背光或进入休眠模式。 - 字体与图标资源优化
中文显示需加载字库，可能占用较大Flash空间；
合理裁剪字库，仅包含常用汉字以节省资源；
图标建议使用点阵格式并压缩存储。 - 兼容性与接口配置
不同型号的LCD模块可能需要不同的初始化设置；
注意I²C地址冲突问题（可通过逻辑分析仪或扫描工具排查）；
使用电平转换器确保3.3V模块与5V主控兼容。 - 代码结构与维护性
将LCD相关逻辑封装为独立模块或类，便于复用；
注释清晰，命名规范，提高后期维护效率；
提供串口调试接口或OTA升级能力，方便远程修改显示内容。
一、主要特点 - 实时性与动态更新
• 系统持续采集传感器数据，并以设定的频率刷新 LCD 显示内容。
• 支持毫秒级至秒级的刷新周期，满足不同精度需求。 - 多种数据显示形式
• 可采用数字、条形图、趋势曲线、仪表盘等多种方式展示数据。
• 支持单位标注、上下限提示、异常报警等功能。 - 高度可定制化界面
• 可自由设计显示布局，包括标题栏、状态栏、数据区域等模块。
• 支持图形化元素（图标、箭头、进度条）增强信息表达能力。 - 良好的人机交互体验
• 结合按键、旋钮或触摸屏实现参数设置、模式切换、数据记录等功能。
• 提供友好的操作引导和错误提示，提升用户体验。 - 兼容性强
• 支持多种 LCD 类型，包括字符型 LCD（如 1602、2004）、图形 OLED（如 SSD1306）、TFT 彩色屏（如 ILI9341）等。
• 可搭配不同的通信接口（I2C、SPI、串口）使用。
二、应用场景
- 环境监测系统
• 显示温湿度、空气质量（PM2.5、CO₂）、光照强度、气压等数据。
• 示例：基于 DHT22 和 1602 LCD 的简易气象站。 - 工业控制系统
• 实时监控设备运行状态，如电机转速、压力值、液位、电压电流等。
• 示例：变频器控制面板上的实时功率与频率显示。 - 家庭智能终端
• 在智能家居网关、中控屏上集中显示多个传感器节点的数据。
• 示例：基于 ESP32 + TFT 屏的多功能家庭健康监测仪。 - 教学实验平台
• 用于电子、自动化、物联网等相关专业的教学演示与实验项目。
• 示例：学生实验箱中的传感器数据采集与显示实验。 - DIY 创意作品
• 手工制作个人气象站、植物养护助手、电池测试仪等。
• 示例：使用 OLED 显示土壤湿度变化的自动浇水系统。
三、需要注意的事项
- 数据刷新频率控制
• 过高的刷新率会增加 CPU 占用率，影响系统稳定性。
• 建议根据传感器响应速度合理设定刷新间隔（如每秒一次或每 200ms 一次）。 - 显示内容优化
• 避免频繁清屏重绘，应尽量只更新变化部分，减少闪烁与延迟。
• 使用 setCursor() 和局部擦除技术提高刷新效率。 - 数值精度与格式处理
• 注意小数点处理、单位标注、数值对齐等问题。
• 对于浮点型数据，建议限制小数位数，避免显示混乱。 - 内存资源管理
• Arduino UNO/Nano 等低端设备 RAM 有限，不宜加载过多图形缓存。
• 若使用 TFT 屏，建议选择带帧缓冲区的库或使用轻量级驱动。 - 引脚与通信协议配置
• 不同 LCD 模块使用的通信方式不同（如 I2C 地址、SPI 速率），需正确配置引脚。
• 使用电平转换器防止 5V 与 3.3V 设备之间的电压冲突。 - 电源与功耗控制
• OLED/TFT 屏幕功耗较高，尤其是彩色屏幕，在电池供电系统中需考虑节能策略。
• 可设置空闲时关闭背光或进入低功耗模式。 - 异常处理机制
• 应对传感器故障、通信失败等情况进行判断与反馈。
• 示例：当传感器无返回值时，显示 “Error” 或 “Timeout”。

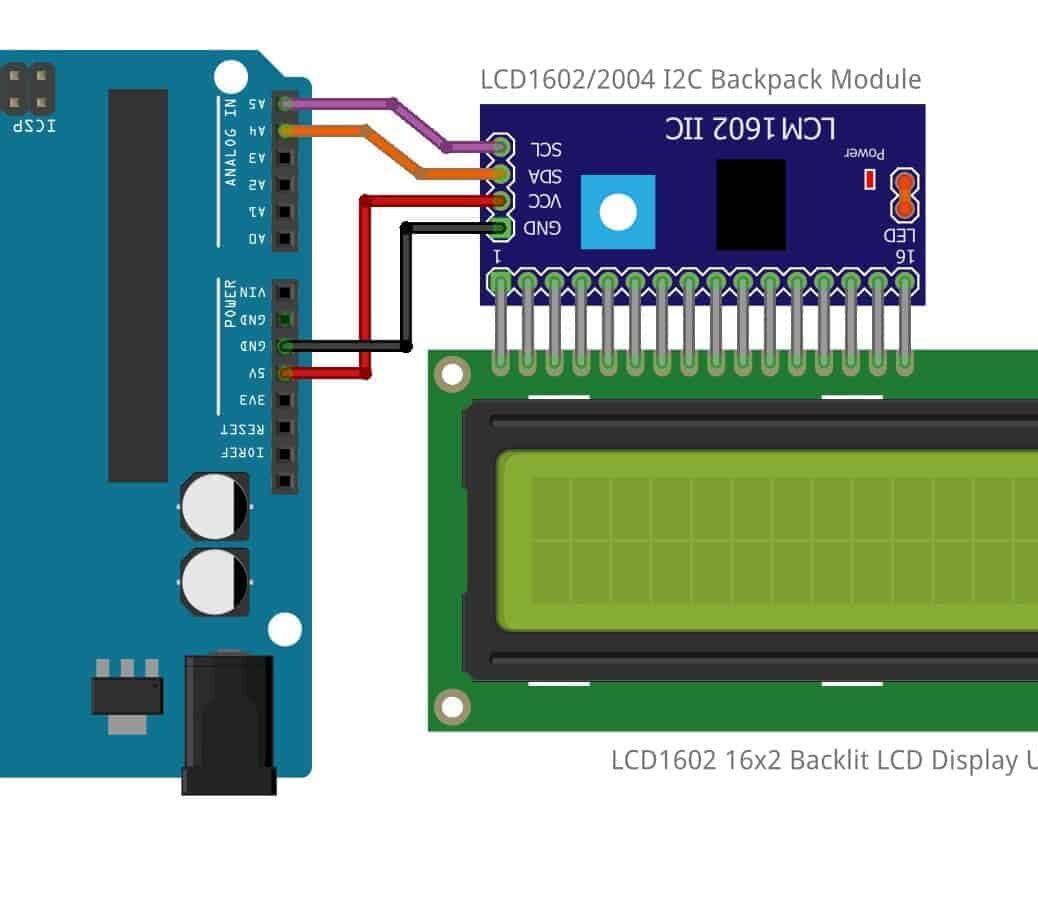

1、动态显示温湿度传感器数据
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
#include <DHT.h>
#define DHTPIN 2
#define DHTTYPE DHT11
DHT
dht(DHTPIN, DHTTYPE);
LiquidCrystal_I2C
lcd(0x27, 16, 2); // I2C地址0x27，16列2行
void setup() {
lcd
.init();
lcd
.backlight();
dht
.begin();
}
void loop() {
float temperature = dht.readTemperature();
float humidity = dht.readHumidity();
lcd
.setCursor(0, 0);
lcd
.print("Temp: ");
lcd
.print(temperature);
lcd
.print(" C");
lcd
.setCursor(0, 1);
lcd
.print("Humidity: ");
lcd
.print(humidity);
lcd
.print(" %");
delay(2000); // 每2秒更新一次
}
要点解读：
• 传感器数据读取：使用DHT库读取温湿度传感器的数值。
• 数据可视化：在LCD屏幕上显示温度和湿度数据，实时更新。
• 动态更新：每2秒刷新一次数据，确保显示内容的实时性。

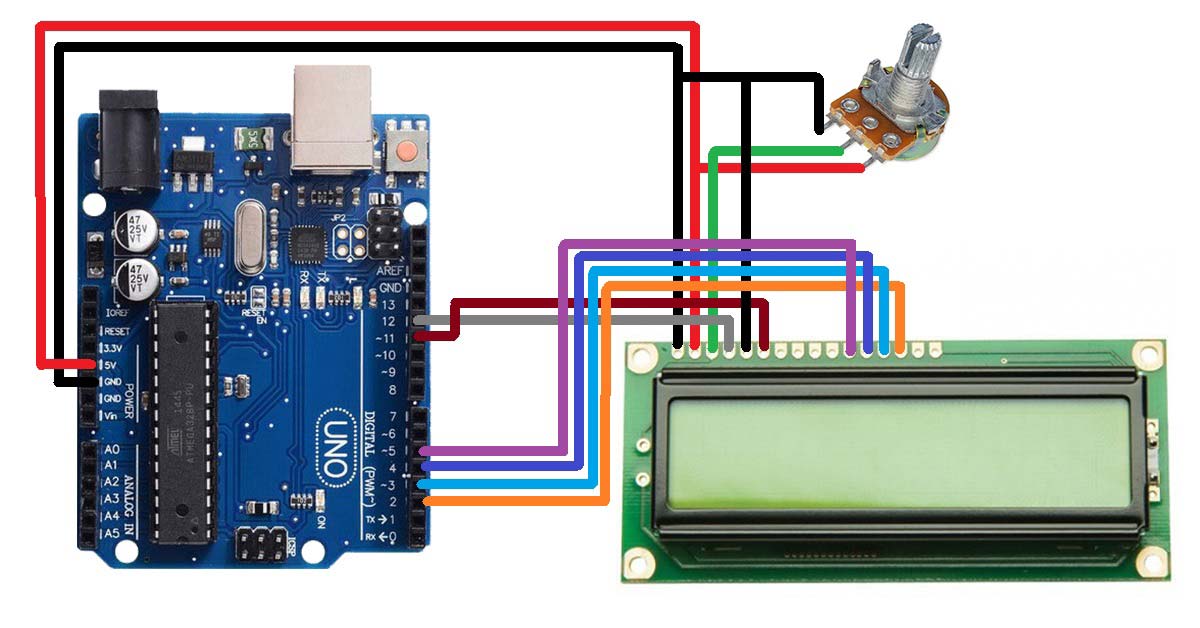

2、动态显示光敏电阻传感器数据
#include <LiquidCrystal.h>
LiquidCrystal
lcd(12, 11, 5, 4, 3, 2); // RS, EN, D4-D7
int lightPin = A1;
void setup() {
lcd
.begin(16, 2); // 初始化16x2 LCD
lcd
.print("Light Intensity:");
}
void loop() {
int lightValue = analogRead(lightPin); // 读取光敏电阻值
lcd
.setCursor(0, 1); // 移动到第二行
lcd
.print("Value: ");
lcd
.print(lightValue); // 显示光敏电阻值
delay(1000); // 每秒更新一次
}
要点解读：
• 传感器集成：通过光敏电阻将模拟信号转换为光强度值，适合环境监测类项目。
• 显示优化：使用setCursor定位显示位置，避免数据刷新时的闪烁问题。
• 单位标注：明确显示单位（如“Value”），提升用户可读性。
3、动态显示土壤湿度传感器数据
#include <LiquidCrystal.h>
LiquidCrystal
lcd(12, 11, 5, 4, 3, 2); // RS, EN, D4-D7
int soilPin = A0;
void setup() {
lcd
.begin(16, 2); // 初始化16x2 LCD
lcd
.print("Soil Moisture:");
}
void loop() {
int soilValue = analogRead(soilPin); // 读取土壤湿度传感器值
lcd
.setCursor(0, 1); // 移动到第二行
lcd
.print("Moisture: ");
lcd
.print(soilValue); // 显示土壤湿度值
delay(1000); // 每秒更新一次
}
要点解读：
• 传感器集成：通过土壤湿度传感器将模拟信号转换为湿度值，适合农业和环境监测项目。
• 显示优化：使用setCursor定位显示位置，避免数据刷新时的闪烁问题。
• 单位标注：明确显示单位（如“Moisture”），提升用户可读性。
4、LCD1602动态显示温度（DS18B20传感器）
#include <OneWire.h>
#include <DallasTemperature.h>
#include <LiquidCrystal.h>
#define ONE_WIRE_BUS 2
LiquidCrystal lcd(12, 11, 5, 4, 3, 2); // RS, EN, D4-D7
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);
void setup() {
lcd.begin(16, 2);
sensors.begin();
lcd.print("Temperature:");
}
void loop() {
sensors.requestTemperatures();
float tempC = sensors.getTempCByIndex(0);
lcd.setCursor(0, 1); // 移动到第二行首列
lcd.print(" "); // 清空第二行
lcd.setCursor(0, 1);
lcd.print(tempC, 1); // 显示温度（保留1位小数）
lcd.print(" C"); // 添加单位
delay(1000); // 每秒更新一次
}
要点解读：
传感器库：DallasTemperature.h简化DS18B20通信，支持多设备管理。
动态刷新：每次更新前清空目标行（覆盖旧数据），避免残留字符。
单位标注：通过字符串拼接（" C"）增强数据可读性。
5、TFT彩屏动态显示光强（光敏电阻）
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
#define LIGHT_SENSOR_PIN A0
void setup() {
tft.begin();
tft.setRotation(3); // 调整屏幕方向
tft.fillScreen(TFT_BLACK);
tft.setTextColor(TFT_WHITE);
tft.drawString("Light Intensity", 10, 10);
}
void loop() {
int lightValue = analogRead(LIGHT_SENSOR_PIN);
int barHeight = map(lightValue, 0, 1023, 0, 100); // 映射到0-100%
// 清除旧柱状图
tft.fillRect(10, 40, 20, 100, TFT_BLACK);
// 绘制新柱状图
tft.fillRect(10, 140 - barHeight, 20, barHeight, TFT_GREEN);
// 显示数值
tft.setCursor(40, 60);
tft.print(lightValue);
delay(200); // 降低刷新频率
}
要点解读：
彩屏驱动：TFT_eSPI.h支持多种彩屏型号，需根据型号配置库参数。
图形绘制：fillRect用于绘制柱状图，通过map函数将模拟值映射到高度。
性能优化：局部清屏（fillRect）而非全屏刷新，提升响应速度。
6、OLED动态显示加速度（MPU6050）
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <MPU6050.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
MPU6050 mpu;
float accX, accY, accZ;
int plotY = 0;
void setup() {
display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // OLED初始化
Wire.begin();
mpu.initialize();
display.clearDisplay();
}
void loop() {
mpu.getAcceleration(&accX, &accY, &accZ);
int val = map(accZ, -10, 10, 0, SCREEN_HEIGHT - 10); // 映射到屏幕高度
// 绘制波形
display.drawLine(plotY, SCREEN_HEIGHT - 10, plotY, val, SSD1306_WHITE);
display.display();
// 滚动显示区域
plotY = (plotY + 1) % SCREEN_WIDTH;
if (plotY == 0) display.clearDisplay(); // 循环后清屏
delay(50);
}
要点解读：
I²C通信：Wire.h用于MPU6050和OLED的通信，需正确配置设备地址（如0x3C）。
波形绘制：通过drawLine逐点绘制波形，利用取模运算实现横向滚动效果。
数据范围：map函数将加速度值（-10g~10g）映射到屏幕显示范围，避免溢出。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
