37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

**【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百一十八：DHT22 单总线数字温湿度传感器 AM2302电子积木模块 **

在这里插入图片描述

DHT22 是一款常用的单总线数字温湿度传感器，以下是关于它的详细介绍：
1、基本概述
DHT22 采用单总线通信协议，能够实时测量环境中的温度和湿度，并将测量结果以数字信号的形式输出。它具有体积小、功耗低、精度高、稳定性强等优点，广泛应用于智能家居、气象监测、农业温室等领域。

2、主要特性
高精度测量：温度测量范围为 - 40℃至 80℃，精度可达 ±0.5℃；湿度测量范围为 0% 至 100% RH，精度可达 ±2% RH。
单总线接口：仅需一个引脚即可与微控制器进行通信，简化了硬件连接，降低了成本。
数字输出：直接输出数字信号，无需额外的模数转换电路，方便微控制器进行读取和处理。
低功耗：工作电流通常在 0.5mA 至 2mA 之间，适合电池供电的设备使用。
响应速度快：能够在短时间内快速测量并更新温湿度数据，一般响应时间在 1 秒以内。

3、应用场景
智能家居：用于监测室内温湿度，实现自动调节空调、加湿器、除湿器等设备的运行，提供舒适的居住环境。
气象监测：可以作为小型气象站的温湿度传感器，实时监测环境温湿度变化，为气象预报和研究提供数据支持。
农业温室：帮助农民监测温室内的温湿度，及时采取措施调节环境，为农作物生长提供最佳条件，提高农作物产量和质量。
工业生产：在一些对温湿度要求较高的工业生产环境中，如电子制造、药品生产等，用于监测和控制生产环境的温湿度，确保产品质量。

在这里插入图片描述

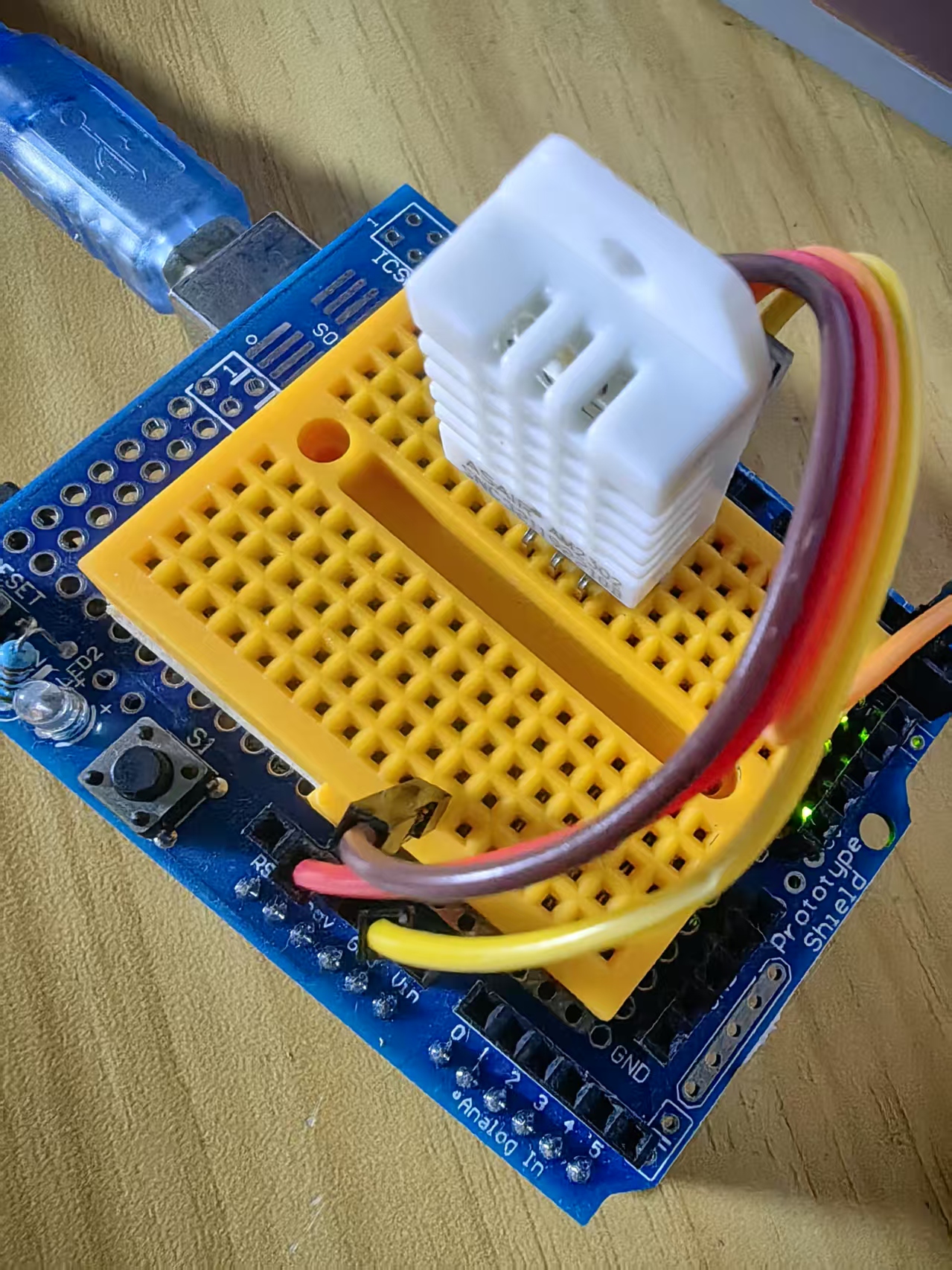

实验模块接线示意图

在这里插入图片描述

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百一十八：DHT22 单总线数字温湿度传感器 AM2302电子积木模块
项目之二：串口绘图器显示温湿度波形曲线

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百一十八：DHT22 单总线数字温湿度传感器 AM2302电子积木模块
  项目之二：串口绘图器显示温湿度波形曲线
*/

#include <DHT.h>

#define DHTPIN 2          // 数据引脚连接到 D2
#define DHTTYPE DHT22     // 使用 DHT22 传感器

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  dht.begin();
}

void loop() {
  float temp = dht.readTemperature();  // 读取温度
  float hum = dht.readHumidity();      // 读取湿度

  if (isnan(temp) || isnan(hum)) {
    Serial.println("Sensor is not available right now");
  } else {
    // **只输出数值，适配 Arduino Serial Plotter**
    Serial.print(temp);
    Serial.print(",");
    Serial.println(hum);
  }

  delay(150);  // **降低刷新间隔，使波形更流畅**
}

代码简单解读

这段代码使用 DHT22 传感器测量温度和湿度，并通过 Arduino Serial Plotter 显示波形，核心逻辑如下：

初始化
✅ #define DHTPIN 9 → 数据引脚连接到 Arduino 的 D2
✅ #define DHTTYPE DHT22 → 指定传感器类型为 DHT22
✅ DHT dht(DHTPIN, DHTTYPE); → 初始化 DHT 传感器
✅ Serial.begin(9600); → 启动串口通信
✅ dht.begin(); → 激活传感器
采集温湿度数据
✅ float temp = dht.readTemperature(); → 获取温度数据
✅ float hum = dht.readHumidity(); → 获取湿度数据
处理数据
✅ if (isnan(temp) || isnan(hum)) → 检查数据是否有效
✅ 如果传感器未检测到数据，打印“传感器不可用”

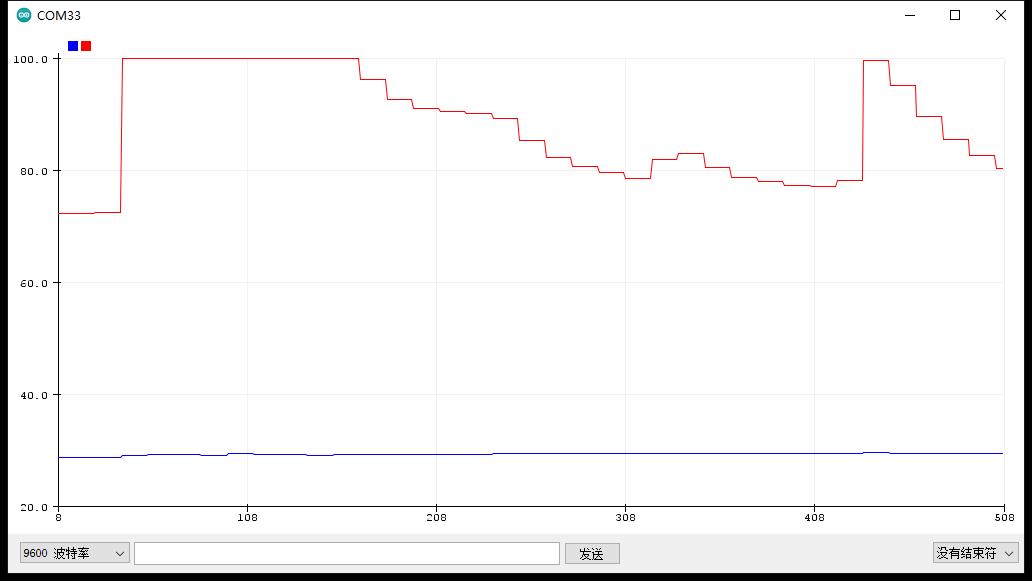

显示波形

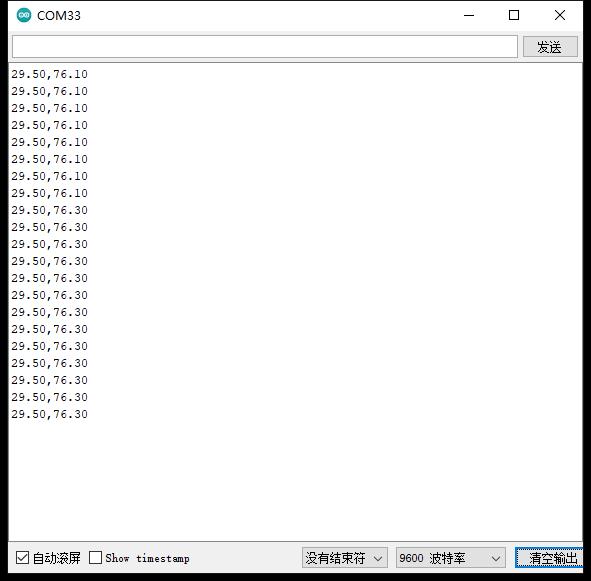

✅ Serial.print(temp); Serial.print(“,”); Serial.println(hum); → 以逗号分隔数据，适配 Arduino Serial Plotter
✅ 绘图器会自动将温度和湿度转换成两条曲线
采集间隔
✅ delay(500); → 每 500 毫秒更新数据，提高波形流畅度
