【花雕学编程】Arduino TFT 之圆形随机移动

《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域，本栏目涵盖了丰富的内容，包括但不限于以下主题：Arduino BLDC、Arduino CNC、Arduino E-Ink、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID、Arduino TFT，以及Arduino智能家居、智慧交通、月球基地、智慧校园和智慧农业等多个方面。我们不仅探讨了这些技术的基础知识和应用领域，还提供了众多具体的参考案例，帮助读者更好地理解和运用Arduino平台进行创新项目。目前，本栏目已有近5000篇相关博客，旨在为广大电子爱好者和开发者提供全面的学习资源与实践指导。通过这些丰富的案例和思路，读者可以获取灵感，推动自己的创作与开发进程。
https://blog.csdn.net/weixin_41659040/category_12422453.html

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

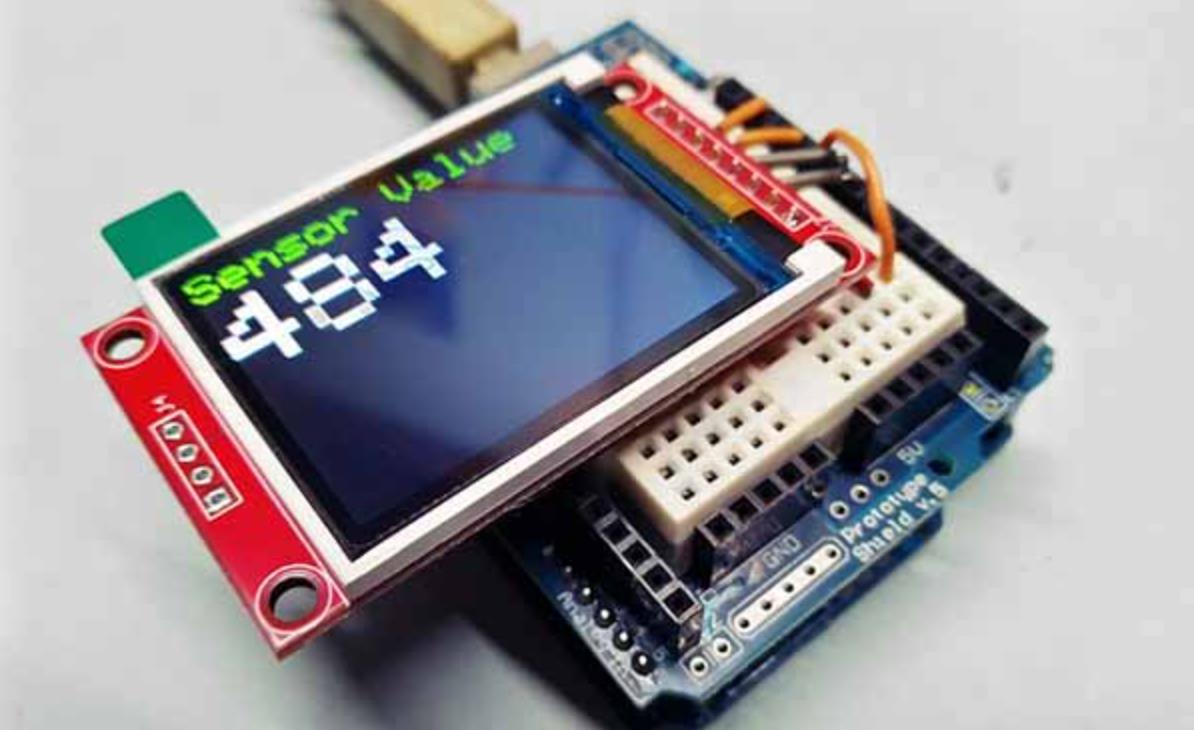

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：

一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。

二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。

三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。

Arduino TFT之圆形随机移动：主要特点、应用场景及注意事项

一、主要特点
动态随机性
圆形在TFT屏幕上的移动路径和速度具有随机性，每次运行程序时，其运动轨迹和速度均可能不同。这种特性增加了视觉效果的多样性和趣味性，适用于需要动态变化和不可预测性的场景。
实时交互性
圆形移动可与其他传感器或输入设备（如按键、光线传感器）结合，实现实时交互。例如，通过按键控制圆形移动速度，或根据光线传感器的数值改变圆形的颜色和移动方向，使交互更加灵活。
图形化展示能力
利用TFT屏幕的高分辨率和丰富的色彩显示能力，圆形可以以清晰、鲜艳的图形呈现，吸引用户的注意力，提供良好的视觉体验。同时，支持抗锯齿选项（部分高级库），可提升图像边缘的平滑度。
可定制性
用户可根据需求对圆形的大小、颜色、移动速度、移动范围等参数进行定制。还可以添加不同的背景图案或动画效果，使整个场景更加个性化，满足多样化的创意需求。

二、应用场景
游戏开发
在躲避类游戏中，圆形可作为障碍物随机移动，增加游戏的难度和趣味性。玩家需要通过操作角色躲避随机移动的圆形，提高游戏的可玩性和挑战性。
动画设计
在简单的动画制作中，圆形随机移动可作为动态元素，为动画增添活力。例如，模拟星空下的流星轨迹、水中气泡的上升等场景，通过圆形的随机移动营造出逼真的效果。
互动展示
在展览、展示活动中，利用圆形随机移动吸引观众的注意力，展示动态信息或进行互动体验。例如，在科技馆的互动展示中，圆形随机移动可与观众的动作或声音进行交互，增加参与感和趣味性。
教学演示
在教学中，圆形随机移动可用于演示随机现象、运动轨迹等概念。通过圆形在TFT屏幕上的随机移动，帮助学生直观地理解随机过程和运动学原理，使抽象的知识变得更加形象易懂。

三、注意事项
性能优化
当圆形移动速度较快或数量较多时，可能会占用大量的系统资源，导致画面卡顿。因此，需要对程序进行优化，合理使用Arduino的内存和处理器资源，提高程序的运行效率。例如，采用合适的算法减少计算量，避免不必要的图形重绘。
边界处理
要确保圆形在屏幕内移动，避免超出屏幕边界。需设置合理的边界检测机制，当圆形到达屏幕边缘时，能够正确地改变移动方向或进行其他处理，防止出现图形显示异常或程序错误。
随机数生成质量
圆形的随机移动依赖于随机数生成算法。需选择合适的随机数生成函数，并确保其随机性和均匀性，以保证圆形移动的不可预测性和公平性。
电源管理
TFT显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与Arduino连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
接口兼容性
不同型号的Arduino开发板和TFT显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些TFT显示屏可能需要额外的驱动电路或转接板才能与Arduino顺利连接，需要仔细阅读产品说明书并进行相应的配置。
显示内存限制
虽然TFT显示屏能够显示丰富的内容，但Arduino的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。

1、圆形随机移动

#include <Adafruit_GFX.h>
#include <Adafruit_TFTLCD.h>

#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8

Adafruit_TFTLCD tft(TFT_CS, TFT_DC, TFT_RST);
int x, y; // 圆心坐标
int radius = 20; // 圆半径

void setup() {
  tft.begin();
  tft.setRotation(1);
  tft.fillScreen(WHITE);
  randomSeed(analogRead(0)); // 初始化随机种子
  moveCircle(); // 随机移动圆形
}

void loop() {
  tft.fillScreen(WHITE); // 清屏
  tft.fillCircle(x, y, radius, BLUE); // 绘制圆形
  delay(500); // 等待
  moveCircle(); // 更新圆心位置
}

void moveCircle() {
  x = random(radius, tft.width() - radius);
  y = random(radius, tft.height() - radius);
}

要点解读
使用 random() 函数生成随机位置，确保圆形不会超出边界。
moveCircle() 函数负责更新圆心坐标。
每500毫秒更新一次位置，创建动态效果。

2、圆形连续随机移动

#include <Adafruit_GFX.h>
#include <Adafruit_TFTLCD.h>

#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8

Adafruit_TFTLCD tft(TFT_CS, TFT_DC, TFT_RST);
int x = 50, y = 50; // 初始圆心坐标
int radius = 20; // 圆半径
int speedX, speedY; // 移动速度

void setup() {
  tft.begin();
  tft.setRotation(1);
  tft.fillScreen(WHITE);
  randomSeed(analogRead(0));
  speedX = random(1, 5); // 随机X方向速度
  speedY = random(1, 5); // 随机Y方向速度
}

void loop() {
  tft.fillScreen(WHITE); // 清屏
  tft.fillCircle(x, y, radius, GREEN); // 绘制圆形

  x += speedX;
  y += speedY;

  // 边界检测
  if (x > tft.width() - radius || x < radius) speedX = -speedX;
  if (y > tft.height() - radius || y < radius) speedY = -speedY;

  delay(30); // 控制移动速度
}

要点解读
圆形在屏幕上随机移动，并在边界处反弹。
speedX 和 speedY 用于控制移动速度和方向，增强动态效果。
每次循环更新位置，创建连续运动的视觉效果。

3、圆形随机跳动效果

#include <Adafruit_GFX.h>
#include <Adafruit_TFTLCD.h>

#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8

Adafruit_TFTLCD tft(TFT_CS, TFT_DC, TFT_RST);
int x, y; // 圆心坐标
int radius = 20; // 圆半径

void setup() {
  tft.begin();
  tft.setRotation(1);
  tft.fillScreen(WHITE);
  randomSeed(analogRead(0)); // 初始化随机种子
}

void loop() {
  tft.fillScreen(WHITE); // 清屏
  moveCircle(); // 更新圆心位置
  tft.fillCircle(x, y, radius, RED); // 绘制圆形
  delay(200); // 等待
}

void moveCircle() {
  // 随机生成新位置
  x = random(radius, tft.width() - radius);
  y = random(radius, tft.height() - radius);
}

要点解读
圆形在屏幕上以“跳动”方式随机移动。
moveCircle() 函数负责随机生成新的圆心位置。
每200毫秒更新一次位置，创建跳动效果，增加趣味性。

4、基本圆形随机移动

#include <Adafruit_GFX.h>
#include <Adafruit_TFTLCD.h>

Adafruit_TFTLCD tft(A5, A4, A3, A2, A1);

int x, y; // 圆心坐标
int radius = 10; // 圆的半径

void setup() {
  tft.begin();
  tft.setRotation(1);
  tft.fillScreen(WHITE);

  // 初始化圆心位置
  x = random(radius, tft.width() - radius);
  y = random(radius, tft.height() - radius);
}

void loop() {
  tft.fillScreen(WHITE); // 清屏
  tft.fillCircle(x, y, radius, BLUE); // 绘制圆形

  // 随机生成新的位置
  x = random(radius, tft.width() - radius);
  y = random(radius, tft.height() - radius);

  delay(500); // 控制移动速度
}

要点解读
该代码实现了一个圆形在屏幕上随机移动的基本效果。
使用random函数生成新的圆心坐标，确保圆形始终在屏幕内。
delay函数控制圆形移动的速度，形成流畅的动画效果。

5、圆形随机移动并改变颜色

#include <Adafruit_GFX.h>
#include <Adafruit_TFTLCD.h>

Adafruit_TFTLCD tft(A5, A4, A3, A2, A1);

int x, y; // 圆心坐标
int radius = 10; // 圆的半径

void setup() {
  tft.begin();
  tft.setRotation(1);
  tft.fillScreen(WHITE);

  // 初始化圆心位置
  x = random(radius, tft.width() - radius);
  y = random(radius, tft.height() - radius);
}

void loop() {
  tft.fillScreen(WHITE); // 清屏
  uint16_t color = tft.color565(random(255), random(255), random(255)); // 随机颜色
  tft.fillCircle(x, y, radius, color); // 绘制圆形

  // 随机生成新的位置
  x = random(radius, tft.width() - radius);
  y = random(radius, tft.height() - radius);

  delay(500); // 控制移动速度
}

要点解读
该代码在基本随机移动的基础上，增加了随机颜色的变化。
使用color565函数生成随机颜色，使每次绘制的圆形颜色不同，增加了视觉效果的多样性。
适合需要动态视觉效果的应用场景。

6、圆形随机移动并带有边界检测

#include <Adafruit_GFX.h>
#include <Adafruit_TFTLCD.h>

Adafruit_TFTLCD tft(A5, A4, A3, A2, A1);

int x, y; // 圆心坐标
int radius = 10; // 圆的半径

void setup() {
  tft.begin();
  tft.setRotation(1);
  tft.fillScreen(WHITE);

  // 初始化圆心位置
  x = random(radius, tft.width() - radius);
  y = random(radius, tft.height() - radius);
}

void loop() {
  tft.fillScreen(WHITE); // 清屏
  tft.fillCircle(x, y, radius, BLUE); // 绘制圆形

  // 随机生成新的位置
  int newX = random(radius, tft.width() - radius);
  int newY = random(radius, tft.height() - radius);

  // 边界检测
  if (newX >= radius && newX <= tft.width() - radius) {
    x = newX;
  }
  if (newY >= radius && newY <= tft.height() - radius) {
    y = newY;
  }

  delay(500); // 控制移动速度
}

要点解读
该代码在随机移动的基础上增加了边界检测，确保圆形不会超出屏幕边界。
通过判断新生成的坐标是否在有效范围内，避免了绘制错误的点。
适合需要更高稳定性和用户体验的应用场景。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
