【花雕学编程】Arduino BLDC 之两轮自平衡机器人

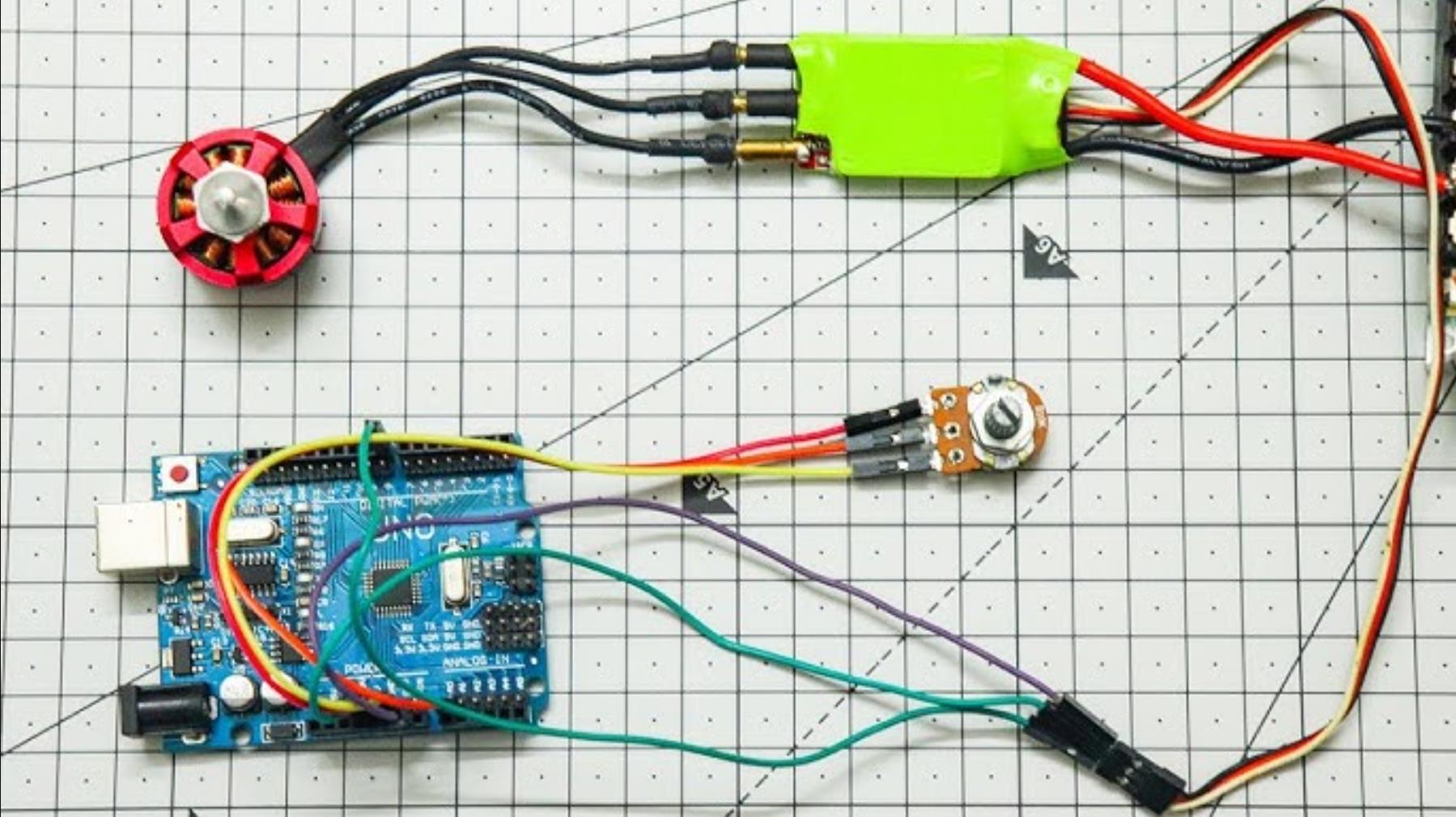

在这里插入图片描述

Arduino BLDC之两轮自平衡机器人

  1. 概述
    两轮自平衡机器人是一种利用控制算法保持平衡的移动机器人,通常依靠Arduino控制的无刷直流电机(BLDC)实现平稳的运动和自我平衡。通过传感器(如陀螺仪和加速度计)实时监测机器人的倾斜角度,控制系统能够自动调整电机的速度和方向,从而维持机器人的直立状态。
    主要特点:
    • 自我平衡:通过控制算法,机器人能够在各种环境中保持稳定,避免倾倒。
    • 灵活移动:具备良好的机动性和灵活性,可以在狭小空间内自如移动。
    • 实时反馈:利用传感器提供实时数据,系统能够快速响应环境变化,实现平稳运动。
    • 适应性强:能够适应不同的地面条件和环境,具有较强的适应能力。
  2. 应用场景
    两轮自平衡机器人在多个领域具有广泛的应用,包括:
    • 教育与科研:作为控制理论和机器人技术的实验平台,帮助学生和研究人员理解自平衡控制和机器人运动。
    • 娱乐与游戏:可以作为智能玩具或竞赛机器人,提供互动和娱乐体验。
    • 物流与搬运:在一些小型仓储或物流环境中,作为自动搬运工具,提高效率。
    • 服务机器人:在家庭或公共场所,能够作为移动服务机器人,提供信息咨询或物品递送。
  3. 注意事项
    在实现两轮自平衡机器人时,需要关注以下事项:
    • 传感器选择与校准:选择高精度的传感器(如MPU6050陀螺仪),并进行适当校准,以确保倾斜角度的准确测量。
    • 控制算法:使用合适的控制算法(如PID控制、LQR控制等),以提高自平衡的稳定性和响应速度。
    • 电机匹配:确保BLDC电机的规格与负载需求相匹配,以避免过载或性能不足。
    • 系统延迟:考虑信号传输和处理的延迟,设计合适的补偿机制以提高控制精度。
    • 电源管理:合理设计电源系统,确保Arduino和电机在各种工作状态下均能获得稳定的电力供应。
    • 调试与测试:在不同环境和工作条件下进行充分的调试与测试,以验证系统的稳定性和可靠性,确保自平衡效果。
    • 安全机制设计:设计必要的安全机制,如过载保护和紧急停机功能,以确保机器人在异常情况下能够安全停机。

在这里插入图片描述
1、基础姿态读取

#include <Wire.h>
#include <MPU6050.h>

MPU6050 mpu;

void setup() {
    Serial.begin(9600);
    Wire.begin();
    mpu.initialize();

    if (!mpu.testConnection()) {
        Serial.println("MPU6050连接失败");
    }
}

void loop() {
    int16_t ax, ay, az;
    int16_t gx, gy, gz;

    mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

    Serial.print("加速度: ");
    Serial.print("X: "); Serial.print(ax);
    Serial.print(", Y: "); Serial.print(ay);
    Serial.print(", Z: "); Serial.println(az);

    Serial.print("角速度: ");
    Serial.print("X: "); Serial.print(gx);
    Serial.print(", Y: "); Serial.print(gy);
    Serial.print(", Z: "); Serial.println(gz);

    delay(500);
}

要点解读:
基础读取:使用 MPU6050 传感器获取加速度和角速度信息,适合初学者了解传感器数据获取。
串口输出:通过串口输出加速度和角速度,便于实时监测设备的姿态变化。
简单结构:代码结构清晰,易于理解和扩展。

2、基础自平衡控制

#include <Wire.h>
#include <MPU6050.h>
#include <Servo.h>

MPU6050 mpu;
Servo leftMotor;
Servo rightMotor;

void setup() {
    Serial.begin(9600);
    Wire.begin();
    mpu.initialize();
    leftMotor.attach(9);
    rightMotor.attach(10);

    if (!mpu.testConnection()) {
        Serial.println("MPU6050连接失败");
    }
}

void loop() {
    int16_t ax, ay, az;
    int16_t gx, gy, gz;

    mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);
    float angle = atan2(ax, az) * 180 / PI; // 计算倾斜角度

    // 控制电机
    if (angle > 5) {
        leftMotor.write(0); // 向前
        rightMotor.write(180); // 向后
    } else if (angle < -5) {
        leftMotor.write(180); // 向后
        rightMotor.write(0); // 向前
    } else {
        leftMotor.write(90); // 停止
        rightMotor.write(90); // 停止
    }

    Serial.print("倾斜角度: "); Serial.println(angle);
    delay(100);
}

要点解读:
自平衡控制:通过计算倾斜角度(利用加速度计数据),控制电机的转动来保持平衡。
简单判断:设定阈值(如 5°)来决定电机的转动方向,控制逻辑简单易懂。
实时反馈:输出倾斜角度,便于观察平衡状态。

3、PID 控制实现精准自平衡

#include <Wire.h>
#include <MPU6050.h>
#include <Servo.h>

MPU6050 mpu;
Servo leftMotor;
Servo rightMotor;

// PID 参数
double Kp = 2.0, Ki = 0.5, Kd = 1.0;
double integral = 0, lastError = 0;

void setup() {
    Serial.begin(9600);
    Wire.begin();
    mpu.initialize();
    leftMotor.attach(9);
    rightMotor.attach(10);

    if (!mpu.testConnection()) {
        Serial.println("MPU6050连接失败");
    }
}

void loop() {
    int16_t ax, ay, az;
    mpu.getMotion6(&ax, &ay, &az);

    float angle = atan2(ax, az) * 180 / PI; // 计算倾斜角度
    double error = angle; // 目标角度为 0

    // PID 控制
    integral += error;
    double derivative = error - lastError;
    double output = Kp * error + Ki * integral + Kd * derivative;
    lastError = error;

    // 限制输出范围
    output = constrain(output, -180, 180);

    // 控制电机
    if (output > 0) {
        leftMotor.write(90 + output); // 向前
        rightMotor.write(90 - output); // 向后
    } else {
        leftMotor.write(90 + output); // 向后
        rightMotor.write(90 - output); // 向前
    }

    Serial.print("倾斜角度: "); Serial.print(angle);
    Serial.print(", PID 输出: "); Serial.println(output);
    delay(100);
}

要点解读:
PID 控制:使用 PID 控制算法实现精准的自平衡,适合需要高稳定性的应用。
误差处理:通过计算倾斜角度与目标角度(0°)的误差,动态调整电机输出。
输出限制:使用 constrain() 函数限制电机输出范围,确保电机在安全范围内工作。

在这里插入图片描述
4、基础PID平衡控制(仅保持直立)

#include <Wire.h>
#include <MPU6050.h>
#include <SimpleFOC.h> // 需安装SimpleFOC库支持BLDC控制

MPU6050 mpu;
BLDCMotor motor = BLDCMotor(7); // 7对极电机
BLDCDriver3PWM driver = BLDCDriver3PWM(9, 10, 11, 8); // PWM引脚+使能引脚

// PID参数
float Kp = 1.0, Ki = 0.1, Kd = 0.05;
float targetAngle = 0.0; // 目标角度(直立时为0度)
float currentAngle = 0.0;

void setup() {
  Serial.begin(115200);
  Wire.begin();
  mpu.initialize();
  if (!mpu.testConnection()) {
    Serial.println("MPU6050连接失败");
    while (1);
  }

  // 电机初始化
  driver.voltage_sensor_align = 3.0; // 对齐电压
  driver.init();
  motor.linkDriver(&driver);
  motor.init();
  motor.initFOC(); // 感应电机相位
}

void loop() {
  // 读取MPU6050数据(需实现互补滤波或卡尔曼滤波)
  mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);
  currentAngle = getFilteredAngle(ax, ay, az, gx, gy, gz); // 需自定义滤波函数

  // PID计算
  float error = targetAngle - currentAngle;
  static float integral = 0, prevError = 0;
  integral += error;
  float derivative = error - prevError;
  prevError = error;

  float output = Kp * error + Ki * integral + Kd * derivative;
  motor.move(output); // 控制电机

  Serial.print("角度: "); Serial.print(currentAngle);
  Serial.print(" | 输出: "); Serial.println(output);
  delay(10);
}

// 简易互补滤波示例(实际建议用卡尔曼滤波)
float getFilteredAngle(int16_t ax, int16_t ay, int16_t az, int16_t gx, int16_t gy, int16_t gz) {
  float accAngle = atan2(ay, az) * RAD_TO_DEG; // 加速度计角度
  static float gyroAngle = 0;
  gyroAngle += gx * 0.01; // 假设10ms采样周期
  return 0.98 * gyroAngle + 0.02 * accAngle; // 互补滤波
}

要点解读:

传感器融合:加速度计测倾角,陀螺仪测角速度,互补滤波(或卡尔曼滤波)融合数据。
PID调参:Kp过大会震荡,Kd需配合Kp调整,Ki用于消除稳态误差。
BLDC驱动:使用SimpleFOC库简化FOC(磁场定向控制)实现,需正确配置电机极对数和驱动引脚。
局限性:仅平衡无移动,需扩展编码器反馈实现速度控制。

5、速度环+姿态环双闭环控制

#include <Encoder.h>
#include <SimpleFOC.h>

// 硬件定义(同案例4)
Encoder encoder = Encoder(2, 3, 500); // 编码器A/B相,每转500脉冲
BLDCMotor motor = BLDCMotor(7);
BLDCDriver3PWM driver = BLDCDriver3PWM(9, 10, 11, 8);

// PID参数
float angleKp = 1.2, angleKd = 0.1; // 姿态环PID
float speedKp = 0.5, speedKi = 0.01; // 速度环PID
float targetSpeed = 0.0; // 目标速度(rpm)

void setup() {
  Serial.begin(115200);
  encoder.init();
  motor.linkSensor(&encoder);
  driver.init();
  motor.linkDriver(&driver);
  motor.init();
  motor.initFOC();
}

void loop() {
  // 1. 读取编码器速度
  float currentSpeed = encoder.getVelocity(); // rpm

  // 2. 速度环PID(输出作为姿态环的目标角度)
  static float speedIntegral = 0;
  float speedError = targetSpeed - currentSpeed;
  speedIntegral += speedError;
  float angleTarget = speedKp * speedError + speedKi * speedIntegral;

  // 3. 姿态环PID(控制电机输出)
  float currentAngle = getFilteredAngle(); // 同案例4
  float angleError = angleTarget - currentAngle;
  static float prevAngleError = 0;
  float angleDerivative = angleError - prevAngleError;
  prevAngleError = angleError;

  float motorOutput = angleKp * angleError + angleKd * angleDerivative;
  motor.move(motorOutput);

  Serial.print("速度: "); Serial.print(currentSpeed);
  Serial.print(" | 角度: "); Serial.println(currentAngle);
  delay(10);
}

要点解读:

双闭环结构:
速度环:外环,根据目标速度计算所需倾斜角度。
姿态环:内环,通过调整电机扭矩维持计算出的倾斜角度。
编码器反馈:必需实时速度反馈,否则速度控制会发散。
参数耦合:speedKp直接影响系统响应速度,需与angleKp匹配调试。
启动问题:机器人需外力推动启动(或加入启动策略如“倾倒触发”)。

6、遥控平衡车(蓝牙+平衡控制)

#include <SoftwareSerial.h>
#include <SimpleFOC.h>

SoftwareSerial bluetooth(4, 5); // RX, TX
BLDCMotor motor = BLDCMotor(7);
BLDCDriver3PWM driver = BLDCDriver3PWM(9, 10, 11, 8);
Encoder encoder = Encoder(2, 3, 500);

// PID参数(同案例二)
float angleKp = 1.2, angleKd = 0.1;
float speedKp = 0.5, speedKi = 0.01;
float targetSpeed = 0.0;

void setup() {
  Serial.begin(115200);
  bluetooth.begin(9600);
  encoder.init();
  motor.linkSensor(&encoder);
  driver.init();
  motor.linkDriver(&driver);
  motor.init();
  motor.initFOC();
}

void loop() {
  // 1. 蓝牙指令解析
  if (bluetooth.available()) {
    char cmd = bluetooth.read();
    if (cmd == 'F') targetSpeed = 50.0;  // 前进
    else if (cmd == 'B') targetSpeed = -50.0; // 后退
    else targetSpeed = 0.0; // 停止
  }

  // 2. 双闭环控制(同案例二)
  float currentSpeed = encoder.getVelocity();
  static float speedIntegral = 0;
  float speedError = targetSpeed - currentSpeed;
  speedIntegral += speedError;
  float angleTarget = speedKp * speedError + speedKi * speedIntegral;

  float currentAngle = getFilteredAngle();
  float angleError = angleTarget - currentAngle;
  static float prevAngleError = 0;
  float angleDerivative = angleError - prevAngleError;
  prevAngleError = angleError;

  motor.move(angleKp * angleError + angleKd * angleDerivative);

  // 调试输出
  Serial.print("目标速度: "); Serial.print(targetSpeed);
  Serial.print(" | 当前速度: "); Serial.println(currentSpeed);
}

要点解读:

蓝牙通信:使用SoftwareSerial实现非阻塞通信,避免延迟。
指令设计:简单字符指令(‘F’/‘B’)控制方向,可扩展为速度分级。
安全机制:建议增加倾倒检测(如角度超过±30°时停机)。
扩展功能:
加入超声波模块实现防撞。
通过APP发送更复杂的速度曲线。

注意,以上案例只是为了拓展思路,仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时,您要根据自己的硬件配置、使用场景和具体需求进行调整,并多次实际测试。您还要正确连接硬件,了解所用传感器和设备的规范和特性。涉及硬件操作的代码,您要在使用前确认引脚和电平等参数的正确性和安全性。

在这里插入图片描述

<think>嗯,用户想了解Arduino实现轮足机器人动态平衡控制的方法,结合之前的讨论和新增的引用内容,这个问题涉及多个技术层面。用户应该正在开发轮足机器人,并且对底层控制原理感兴趣。从他的提问方式看,可能是电子工程或机器人专业的生,也可能是创客爱好者。根据他引用"花雕编程"的资料,猜测他正在参考国内创客社区的资源。技术上需要从三个维度展开:首先是硬件层面,必须使用高精度IMU传感器;然后是算法层,卡尔曼滤波和PID控制是核心;最后是执行器响应,特别要注意舵机和电轮的同步控制。有趣的是用户提供的引用[2]和[3]都提到倒立摆模型,这应该是教案例中的基础模型。注意到用户上次提问提到树莓派混合架构,但这次聚焦在Arduino实现,可能需要特别强调实时性优势。引用[4]里提到的轮式机器人控制思路也可以借鉴,毕竟轮足机器人在平衡模式下的动力模型本质上是轮式平衡车的扩展。代码示例部分要突出两个重点:一是卡尔曼滤波的数据融合(引用[3]有具体实现),二是PD环的执行逻辑。考虑到空间问题,应该省略掉FOC库初始化部分,重点展示核心算法。用户引用的步态控制数组思路也可以穿插在关节角度计算部分。后续问题设计要引导深入:传感器选型影响滤波效果,LQR控制虽然高效但参数整定困难,这些都是实际开发中的痛点。特别要提醒CAN总线延迟问题,用户上次提问提到混合架构通信延迟,这是直接影响平衡性能的关键因素。在保持专业性同时要避免过多术语堆砌。比如解释互补滤波时可以比喻成"给陀螺仪和加速度计配比权重",类比厨师调和酸甜口味那样直观。用户引用的"花雕"教程风格就很接地气,这种表述应该更能降低理解门槛。</think> 以下是使用Arduino实现轮足机器人动态平衡控制的完整方案,结合倒立摆原理、传感器融合和控制算法: --- ### 一、实现原理 1. **动力基础** 采用倒立摆模型:$$ \tau = J\frac{d^2\theta}{dt^2} + b\frac{d\theta}{dt} + mgl\sin\theta $$ 其中$J$为转动惯量,$m$为质量,$g$为重力加速度,$l$为质心高度[^2]。 2. **传感器融合** - 使用MPU6050(六轴IMU)获取加速度和角速度 - 通过**卡尔曼滤波**融合数据,消除噪声: ```cpp // 简化卡尔曼滤波伪代码 void updateIMU() { angle_gyro = angle_prev + (gyro_rate - bias) * dt; angle_accel = atan2(accelY, accelZ) * RAD_TO_DEG; kalman_gain = P / (P + R); angle_fused = angle_gyro + kalman_gain * (angle_accel - angle_gyro); P *= (1 - kalman_gain); } ``` 3. **控制算法** - **PD控制器**(比例-微分): $$ output = K_p \cdot error + K_d \cdot \frac{derror}{dt} $$ - $K_p$:纠正倾斜角度的力度 - $K_d$:抑制震荡(阻尼项) - 可选**LQR优化**:$$ u = -Kx $$ 其中$K$为状态反馈矩阵 --- ### 二、硬件配置 | 模块 | 型号 | 关键参数 | |------|------|----------| | 主控 | Arduino Due | 84MHz主频,12路PWM | | IMU | MPU6050 | ±2000°/s陀螺仪,±16g加速度计 | | 驱动器 | TB6612FNG | 1.2A/通道,PWM频率1-100kHz | | 电机 | 直流伺服 | $0.28N\cdot m$扭矩,编码器反馈 | --- ### 三、代码实现(核心部分) ```cpp #include <Wire.h> #include <Kalman.h> // 硬件定义 #define MOTOR_L_PWM 3 #define MOTOR_R_PWM 5 #define IMU_ADDR 0x68 Kalman kalmanX; float angleX, gyroX, accAngleX; void setup() { Serial.begin(115200); Wire.begin(); setupMPU(); kalmanX.setAngle(0); // 初始角度归零 } void loop() { // 1. 读取传感器 readIMU(); // 2. 卡尔曼滤波 float dt = 0.002; // 500Hz采样 angleX = kalmanX.getAngle(accAngleX, gyroX, dt); // 3. PD控制计算 float error = 0 - angleX; // 目标平衡角度=0度 float d_error = -gyroX; // 角速度直接作为微分项 int output = KP * error + KD * d_error; // 4. 驱动电机 setMotors(output, -output); // 左右轮差速控制 delayMicroseconds(2000); // 严格时序控制 } void setMotors(int left, int right) { analogWrite(MOTOR_L_PWM, constrain(left+100, 0, 255)); // 添加死区补偿 analogWrite(MOTOR_R_PWM, constrain(right+100, 0, 255)); } ``` > ▶️ 关键参数整定建议: > - $K_p$:从5开始递增,直至产生明显振荡后减小10% > - $K_d$:从$0.1K_p$开始,按比例调节振荡衰减时间 --- ### 四、优化技巧 1. **实时性保障** - 禁用中断`noInterrupts()`执行关键控制循环 - 使用定时器精准调度控制周期(如200μs) 2. **抗扰动策略** ```cpp // 外部扰动检测 if (abs(error) > 15.0) { // 倾角超阈值 analogWrite(MOTOR_L_PWM, 0); // 急停保护 analogWrite(MOTOR_R_PWM, 0); while(!isUpright()); // 等待扶正 } ``` 3. **自适应调参** ```cpp // 根据角度变化率动态调节Kd if(abs(gyroX) > 50) KD *= 1.2; // 快速失衡时增强阻尼 ``` --- ### 五、调试工具 1. **串口绘图工具** 输出角度、控制量数据实时监测: ```cpp Serial.print(angleX); Serial.print(","); Serial.println(output); ``` 2. **蓝牙模块调试** 通过HC-05实时修改参数: ```cpp if(Serial.available()){ KP = Serial.parseFloat(); KD = Serial.parseFloat(); } ``` ---
