【花雕学编程】Arduino BLDC 之自平衡小车调试信息输出

于 2025-05-22 10:33:47 发布
阅读量512 收藏 23
点赞数 24
分类专栏： 开源硬件 文章标签： 嵌入式硬件 单片机 c++ 自平衡小车调试信息输出 Arduino BLDC
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41659040/article/details/148129864
版权

在这里插入图片描述
《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。


在这里插入图片描述

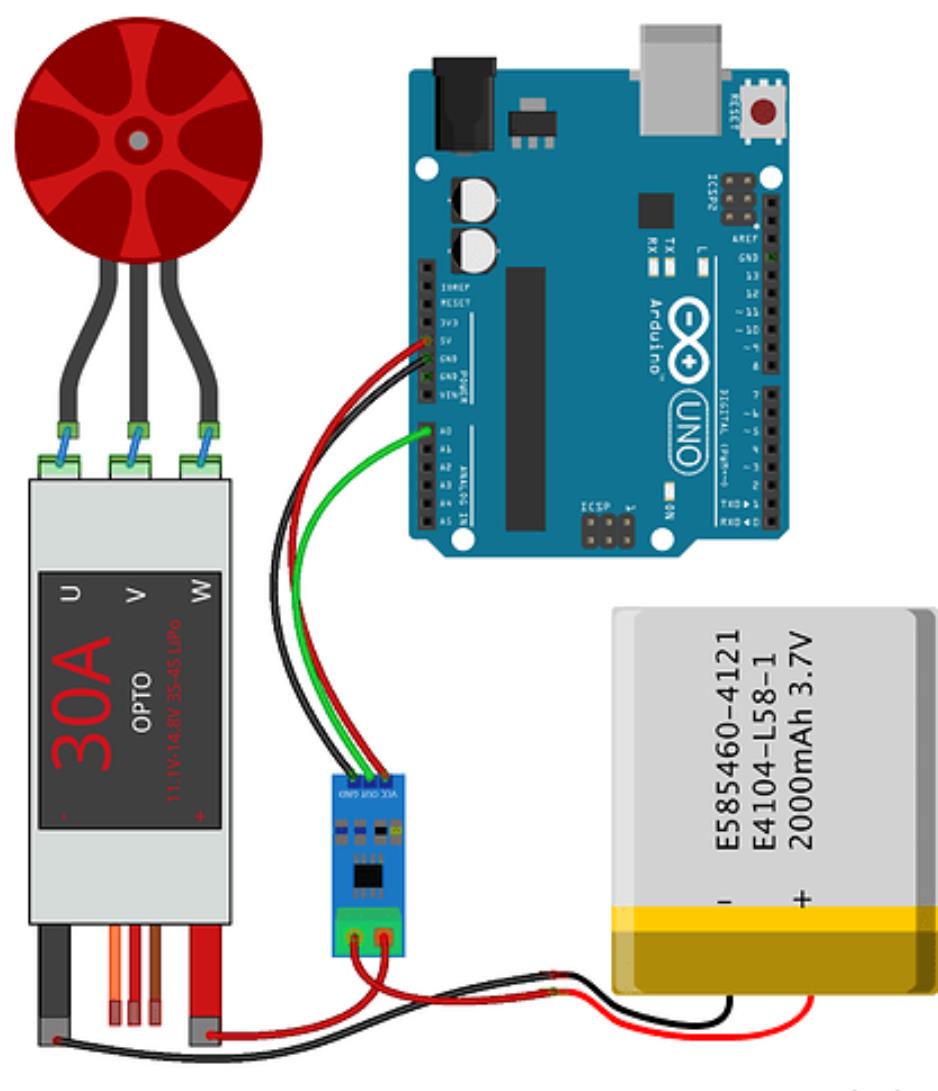

Arduino BLDC（无刷直流电机）是指使用Arduino平台来控制无刷直流电机（Brushless DC Motor）的一系列技术和应用。无刷直流电机是一种先进的电机技术，它利用电子换向来替代传统的碳刷和换向器，从而提供更高效、更可靠和更低维护成本的电机驱动解决方案。以下是对Arduino BLDC的全面详细科学解释：

1、主要特点：
无刷设计：BLDC电机没有碳刷和换向器，消除了电刷磨损和电磁干扰，提高了电机的寿命和效率。
电子换向：通过电子控制器实现换向，响应速度快，控制精度高。
高效率和高扭矩：BLDC电机具有高效率和高扭矩密度，适合需要快速响应和大扭矩的应用。
低维护：由于没有物理接触的电刷和换向器，维护需求低。
良好的控制性能：BLDC电机可以精确控制速度和位置，适合闭环控制系统。
Arduino平台兼容性：利用Arduino的灵活性和丰富的库支持，可以方便地实现对BLDC电机的控制。

2、应用场景：
机器人：在机器人技术中，BLDC电机用于精确控制机器人的关节和运动。
无人机：无人机（UAV）使用BLDC电机来实现稳定和高效的飞行。
电动车辆：电动汽车和电动自行车利用BLDC电机提供动力和扭矩。
工业自动化：在自动化设备中，BLDC电机用于精确控制机械臂和传送带。
家用电器：一些高性能家电，如洗衣机和空调，使用BLDC电机来提高能效和性能。
医疗设备：医疗设备中的电机驱动，如手术工具和诊断设备，也采用BLDC电机。

3、需要注意的事项：
控制算法：需要合适的控制算法，如FOC（Field Oriented Control），来实现BLDC电机的最佳性能。
驱动器选择：根据电机的电压和电流规格选择合适的驱动器。
编码器集成：为了实现精确的速度和位置控制，可能需要集成编码器。
软件工具：使用Arduino IDE或其他软件工具来编写和上传控制代码。
电源管理：确保电源供应稳定且符合电机的工作要求。
热管理：设计合适的散热方案，以防止电机和驱动器过热。
电磁兼容性：注意电磁兼容性设计，减少对其他设备的干扰。
安全考虑：设计时要考虑人员安全和设备安全的保护措施。

通过上述详细解释，我们可以看到Arduino BLDC电机控制系统是一种高效、灵活且应用广泛的技术解决方案。在设计和实施过程中，需要注意选择合适的控制算法、驱动器、编码器以及考虑电源管理、热管理和电磁兼容性等关键因素。


在这里插入图片描述

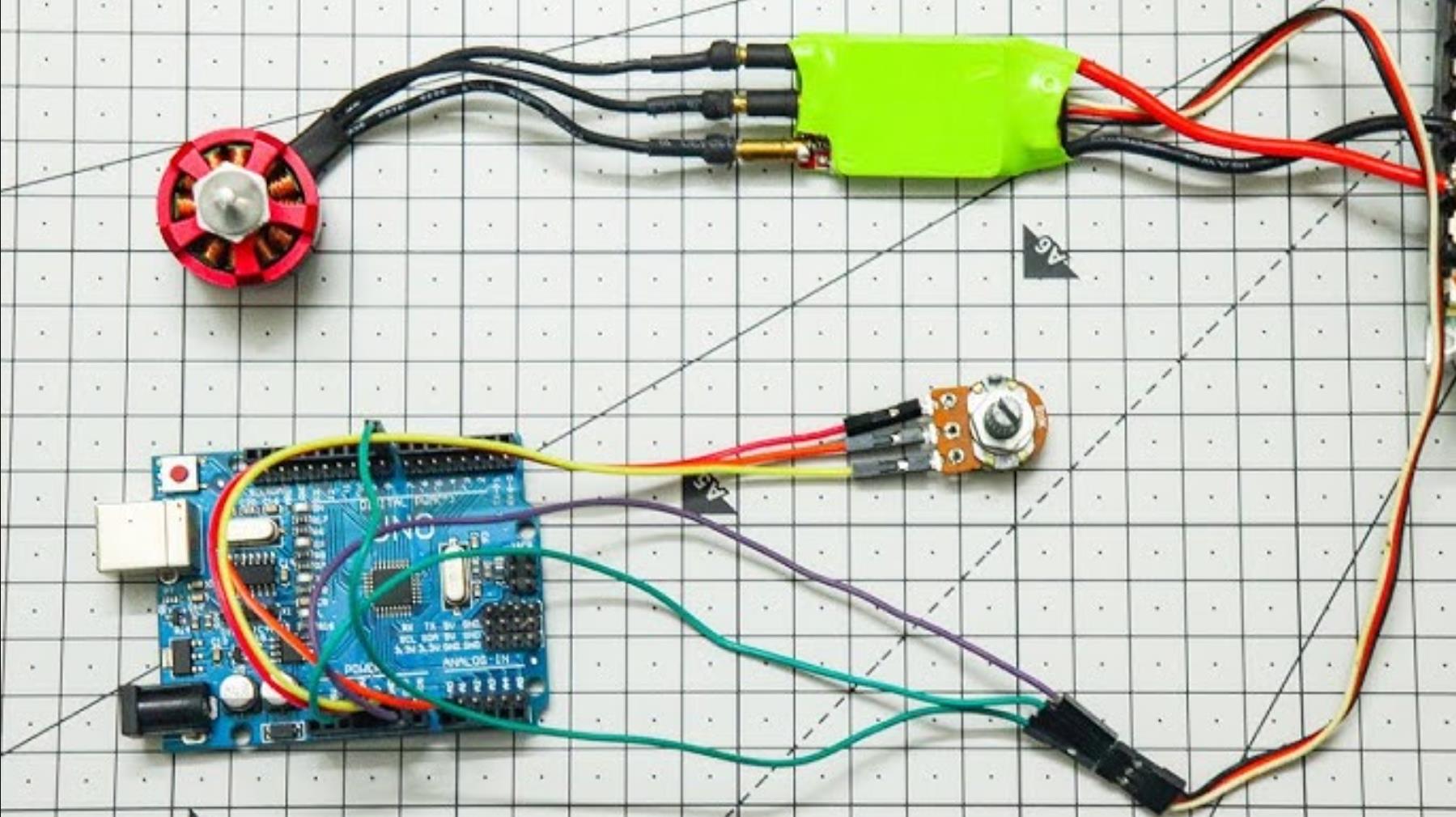

在 Arduino 项目中，BLDC 之自平衡小车调试信息输出（Debug Information Output for BLDC-based Self-balancing Robot） 是一项关键性工作。它指的是在开发和调试基于无刷直流电机（Brushless DC Motor, BLDC）驱动的自平衡小车过程中，通过串口、LCD、Wi-Fi 或蓝牙等方式，将系统运行状态、传感器数据、控制参数等信息输出给开发者，以便进行性能评估与故障排查。

一、主要特点

  1. 实时性强
    调试信息通常需要以高频率输出，反映系统的实时状态（如姿态角、角速度、电机PWM值等）。
    支持毫秒级刷新，便于快速定位问题。
  2. 多源信息融合
    输出内容包括：
    IMU（惯性测量单元）原始数据（加速度、陀螺仪）
    滤波后的角度数据（如卡尔曼滤波、互补滤波结果）
    PID 控制器输出值
    电机转速、电流、电压反馈
    系统时间戳、错误代码等
  3. 支持多种输出方式
    串口通信（Serial）：最常用方式，适用于 PC 监控或逻辑分析工具（如 Serial Plotter、PlotJuggler）。
    LCD/OLED 屏幕显示：用于现场查看关键参数，适合不具备连接 PC 的场合。
    蓝牙/Wi-Fi 传输：远程无线监控，可配合手机 App 或 Web 页面展示。
    SD 卡记录日志：长时间采集数据，用于后期分析与优化算法。
  4. 结构化与可视化
    数据常采用 CSV、JSON 等格式输出，便于导入 Excel、MATLAB 或 Python 进行进一步处理。
    可结合图形化工具绘制曲线图，辅助理解动态响应过程。
  5. 资源占用可控
    在资源受限的嵌入式平台（如 Arduino UNO/Nano）上，需合理控制输出频率，避免影响主程序执行。
    可设置调试开关，仅在调试阶段启用，正式部署时关闭。

二、应用场景

  1. PID 参数整定
    输出 PID 各项分量（P/I/D）及误差变化趋势，帮助调整增益参数，实现稳定控制。
  2. 姿态估计算法验证
    显示 IMU 原始数据与滤波后角度对比，判断滤波效果是否满足要求。
  3. 电机控制性能调优
    实时查看电机 PWM 波形、电流反馈，评估 BLDC 驱动效率与稳定性。
  4. 故障诊断与异常检测
    输出系统崩溃前的状态码、看门狗触发信息、传感器异常信号等，有助于快速定位软硬件问题。
  5. 教学与科研实验
    学生可通过调试信息理解控制系统原理，教师可借助数据评估学生项目的完成质量。

三、注意事项

  1. 调试信息不应干扰系统性能
    高频打印串口信息可能造成 CPU 占用率上升，影响控制周期精度。
    建议使用缓冲机制或异步发送方式（如使用 HardwareSerial 中断发送）。
  2. 避免过度依赖串口输出
    小车运行时无法连接电脑时，应考虑 LCD、Wi-Fi、蓝牙等替代方案。
    使用“调试开关”宏定义（如 #define DEBUG_OUTPUT），方便启用/禁用输出。
  3. 注意数据一致性与时序同步
    多个传感器数据输出应尽量保持时间同步，否则可能误导分析。
    可添加时间戳字段，便于后期对齐分析。
  4. 安全防护机制
    避免输出敏感信息（如密码、密钥等）到公共通道。
    若使用 Wi-Fi 输出，建议加密通信，防止被外部设备监听。
  5. 电源管理与功耗控制
    在电池供电系统中，频繁的串口通信或屏幕刷新会增加功耗。
    可设定低功耗模式下自动关闭调试接口。
  6. 标准化输出格式
    建议统一使用 CSV、JSON 等标准格式，便于后续自动化分析。

在这里插入图片描述

1、基础调试信息输出

#include <BLDC.h>
#include <MPU6050.h>

#define MOTOR1_PIN 3
#define MOTOR2_PIN 5
#define PWM_FREQ 5000 // PWM频率（Hz）
#define MPU6050_SDA 18
#define MPU6050_SCL 19

BLDC motor1(MOTOR1_PIN, PWM_FREQ);
BLDC motor2(MOTOR2_PIN, PWM_FREQ);
MPU6050 mpu(MPU6050_SDA, MPU6050_SCL);

void setup() {
  Serial.begin(115200);
  motor1.begin();
  motor2.begin();
  mpu.begin();
}

void loop() {
  float angle = getAngle(); // 获取角度
  float speed1 = motor1.getSpeed();
  float speed2 = motor2.getSpeed();

  Serial.print("Angle: ");
  Serial.print(angle);
  Serial.print(" Speed1: ");
  Serial.print(speed1);
  Serial.print(" Speed2: ");
  Serial.println(speed2);

  delay(100); // 每100毫秒输出一次调试信息
}

float getAngle() {
  // 从MPU6050读取角度
  float ypr[3];
  mpu.getYawPitchRoll(ypr);
  return ypr[1]; // 返回俯仰角
}

要点解读：
传感器读取：通过MPU6050传感器获取角度信息。
电机速度读取：通过motor.getSpeed获取电机当前速度。
调试信息输出：通过Serial.print输出角度和电机速度信息。
定时输出：通过delay函数控制调试信息的输出频率。

2、PID调试信息输出

#include <BLDC.h>
#include <MPU6050.h>
#include <PID_v1.h>

#define MOTOR1_PIN 3
#define MOTOR2_PIN 5
#define PWM_FREQ 5000 // PWM频率（Hz）
#define MPU6050_SDA 18
#define MPU6050_SCL 19

BLDC motor1(MOTOR1_PIN, PWM_FREQ);
BLDC motor2(MOTOR2_PIN, PWM_FREQ);
MPU6050 mpu(MPU6050_SDA, MPU6050_SCL);

double Setpoint, Input, Output;
double Kp = 2, Ki = 5, Kd = 1;
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(115200);
  motor1.begin();
  motor2.begin();
  mpu.begin();
  myPID.SetMode(AUTOMATIC); // 设置PID控制器为自动模式
  Setpoint = 0; // 设置目标角度为0
}

void loop() {
  float angle = getAngle(); // 获取角度
  Input = angle; // 更新PID输入
  myPID.Compute(); // 计算PID输出
  motor1.setSpeed(Output);
  motor2.setSpeed(Output);

  Serial.print("Angle: ");
  Serial.print(angle);
  Serial.print(" Output: ");
  Serial.print(Output);
  Serial.print(" Setpoint: ");
  Serial.println(Setpoint);

  delay(100); // 每100毫秒输出一次调试信息
}

float getAngle() {
  // 从MPU6050读取角度
  float ypr[3];
  mpu.getYawPitchRoll(ypr);
  return ypr[1]; // 返回俯仰角
}

要点解读：
PID控制：使用PID控制器调整电机速度，以保持小车平衡。
调试信息输出：输出角度、PID输出值和目标值。
定时输出：通过delay函数控制调试信息的输出频率。

3、状态机调试信息输出

#include <BLDC.h>
#include <MPU6050.h>

#define MOTOR1_PIN 3
#define MOTOR2_PIN 5
#define PWM_FREQ 5000 // PWM频率（Hz）
#define MPU6050_SDA 18
#define MPU6050_SCL 19

BLDC motor1(MOTOR1_PIN, PWM_FREQ);
BLDC motor2(MOTOR2_PIN, PWM_FREQ);
MPU6050 mpu(MPU6050_SDA, MPU6050_SCL);

enum State { BALANCE, FORWARD, BACKWARD, STOP };
State currentState = BALANCE;

void setup() {
  Serial.begin(115200);
  motor1.begin();
  motor2.begin();
  mpu.begin();
}

void loop() {
  float angle = getAngle(); // 获取角度
  updateState(angle); // 更新状态机状态
  controlMotors(); // 控制电机

  Serial.print("State: ");
  Serial.print(currentState);
  Serial.print(" Angle: ");
  Serial.print(angle);
  Serial.print(" Speed1: ");
  Serial.print(motor1.getSpeed());
  Serial.print(" Speed2: ");
  Serial.println(motor2.getSpeed());

  delay(100); // 每100毫秒输出一次调试信息
}

float getAngle() {
  // 从MPU6050读取角度
  float ypr[3];
  mpu.getYawPitchRoll(ypr);
  return ypr[1]; // 返回俯仰角
}

void updateState(float angle) {
  if (angle > 10) {
    currentState = FORWARD;
  } else if (angle < -10) {
    currentState = BACKWARD;
  } else {
    currentState = BALANCE;
  }
}

void controlMotors() {
  switch (currentState) {
    case FORWARD:
      motor1.setSpeed(255);
      motor2.setSpeed(255);
      break;
    case BACKWARD:
      motor1.setSpeed(-255);
      motor2.setSpeed(-255);
      break;
    case BALANCE:
      motor1.setSpeed(0);
      motor2.setSpeed(0);
      break;
    case STOP:
      motor1.setSpeed(0);
      motor2.setSpeed(0);
      break;
  }
}

要点解读：
状态机：使用状态机管理小车的不同运动状态（如前进、后退、平衡、停止）。
调试信息输出：输出当前状态、角度和电机速度信息。
定时输出：通过delay函数控制调试信息的输出频率。

在这里插入图片描述
4、IMU传感器原始数据输出

#include <Wire.h>
#include <MPU6050.h>

MPU6050 mpu;

void setup() {
  Serial.begin(115200);
  while (!mpu.begin(MPU6050_SCALE_2000DPS, MPU6050_RANGE_2G)) {
    Serial.println("MPU6050未找到，请检查连接！");
    delay(500);
  }
}

void loop() {
  Vector rawAccel = mpu.readRawAccel();
  Vector rawGyro = mpu.readRawGyro();

  Serial.print("加速度计: X=");
  Serial.print(rawAccel.XAxis);
  Serial.print(", Y=");
  Serial.print(rawAccel.YAxis);
  Serial.print(", Z=");
  Serial.println(rawAccel.ZAxis);

  Serial.print("陀螺仪: X=");
  Serial.print(rawGyro.XAxis);
  Serial.print(", Y=");
  Serial.print(rawGyro.YAxis);
  Serial.print(", Z=");
  Serial.println(rawGyro.ZAxis);

  delay(100); // 控制输出频率
}

核心要点
传感器初始化检测：通过循环检测确保IMU正常连接，避免硬件故障。
原始数据输出：直接读取未滤波的传感器数据，便于分析噪声特性。
波特率匹配：115200波特率需与串口监视器设置一致，避免数据乱码。

5、PID控制参数实时调试输出

#include <PID_v1.h>

double Setpoint, Input, Output;
PID pid(&Input, &Output, &Setpoint, 2.5, 0.1, 0.05, DIRECT); // PID参数

void setup() {
  Serial.begin(115200);
  pid.SetMode(AUTOMATIC);
  Setpoint = 0; // 平衡目标角度（需校准）
}

void loop() {
  Input = getAngle(); // 假设已实现角度获取函数
  pid.Compute();

  // 输出调试信息
  Serial.print("目标角度: ");
  Serial.print(Setpoint);
  Serial.print("\t实际角度: ");
  Serial.print(Input);
  Serial.print("\tPID输出: ");
  Serial.println(Output);

  applyMotorControl(Output); // 应用PWM输出到BLDC
  delay(10); // 控制周期
}

核心要点
PID参数可视化：实时输出Kp/Ki/Kd作用效果，便于参数整定。
时间戳建议：可添加millis()时间戳分析控制延迟。
输出限幅：建议在applyMotorControl中限制PWM范围（如±255）。

6、故障诊断与事件日志记录

#include <SD.h>
File debugLog;

void setup() {
  Serial.begin(115200);
  if (!SD.begin(4)) { // 假设SD模块接D4
    Serial.println("SD卡初始化失败");
    while (1);
  }
  debugLog = SD.open("debug.log", FILE_WRITE);
}

void loop() {
  // 主控制逻辑...

  // 故障检测示例
  if (millis() - lastIMUUpdate > 200) {
    logError("IMU通信超时");
  }

  // 定期记录状态
  if (millis() % 1000 == 0) {
    logStatus();
  }
}

void logError(const char* msg) {
  debugLog.print(millis());
  debugLog.print(" ERROR: ");
  debugLog.println(msg);
  Serial.println(msg); // 同时输出到串口
}

void logStatus() {
  debugLog.print(millis());
  debugLog.print(" STATUS: Angle=");
  debugLog.print(getAngle());
  debugLog.print(", PWM=");
  debugLog.println(currentPWM);
}

核心要点
多介质记录：同时输出到串口和SD卡，便于现场调试和事后分析。
事件分类：区分ERROR/STATUS等级别，快速定位关键问题。
资源管理：SD操作后需及时关闭文件，防止数据损坏。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
