Wireshark解析Modbus报文：一步步教你抓取与分析！

现在网上有很多类似的文章、其实这一篇也借鉴了很多其他博主的文章。

写这篇文章的重点是在于解析功能和报文、对Modbus这个协议并不会做很多介绍。

好了，我们开始吧。

常用的功能码其实也没多少、我也就按照大小逐个介绍吧。

1、01X   读取一组逻辑线圈的当前状态（ON/OFF）

请求：MBAP 功能码 起始地址H 起始地址L 数量H 数量L（共12字节）

响应：MBAP 功能码 数据长度 数据（一个地址的数据为1位）

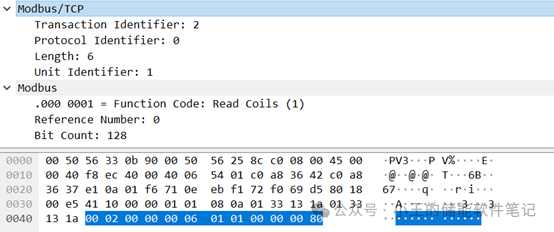

发送包

byte[0] byte[1]  00 02 为消息号，随便指定，服务器返回的数据的前两个字和这个一样

byte[2] byte[3]  00 00 为modbus标识，强制为0即可

byte[4] byte[5]  00 06 值在06 之后所有字节的个数，大家也可以数一数哈

byte[6]  01 为站号、随便指定。

byte[7]  01 为功能码（这个是决定了要干什么事）

byte[8] byte[9]     00 00为起始地址，比如我们我们想读地址0的数据就为00，读1000地址为03 E8

byte[10] byte[11]  00 80为指定读取数据的长度，跟地址规则一样

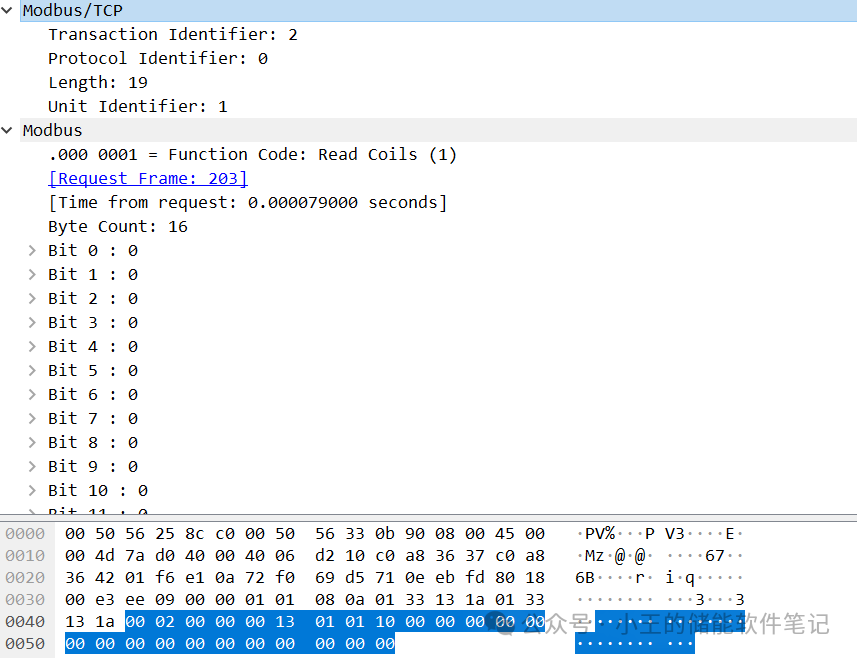

回包

注：bit是一直到127的 因为图片太大无法截到

byte[0]  byte[1]  消息号，我们之前写发送指令的时候，是多少，这里就是多少。

byte[2]  byte[3]  同上

byte[4]  byte[5]  指后面的字节数

byte[6]           站号

byte[7]           功能码

byte[8]           指示在byte[8]后面的字节数量 在byte[8]后面就是真实数据

byte[9]           到结尾都是我们读取到的数据  因为字节是8位所以是16（0-127所占了128个bit 128/8 得出16）

列子：

读5个线圈状态

发送：00 00 00 00 00 06 01 01 00 00 00 05

接收：00 00 00 00 00 04 01 01 01 1F

2、0x02 读取一组开关输入的当前状态（ON/OFF）

请求：MBAP 功能码 起始地址H 起始地址L 数量H 数量L（共12字节）

响应：MBAP 功能码 数据长度 数据（长度：9+ceil（数量/8））

发送包

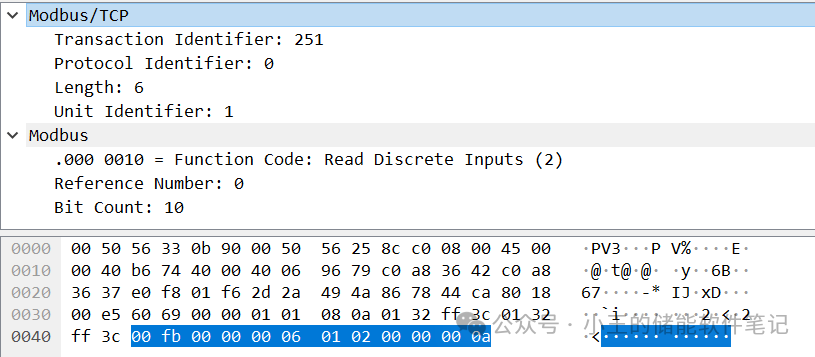

其实大家自己看与0x01是基本一样的。只是多了个Bit Count这一个

Bit Count所代表的意思就是 读取十个数据。

回包

跟
