三菱FX系列 梯形图相关知识点

本文详细介绍了梯形图编程语言的特点与原则,包括触点与线圈的优化策略,以及如何通过合理布局触点来节省指令,提高PLC响应速度。同时,探讨了双线圈问题的解决方案。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1、梯形图编程语言
在这里插入图片描述

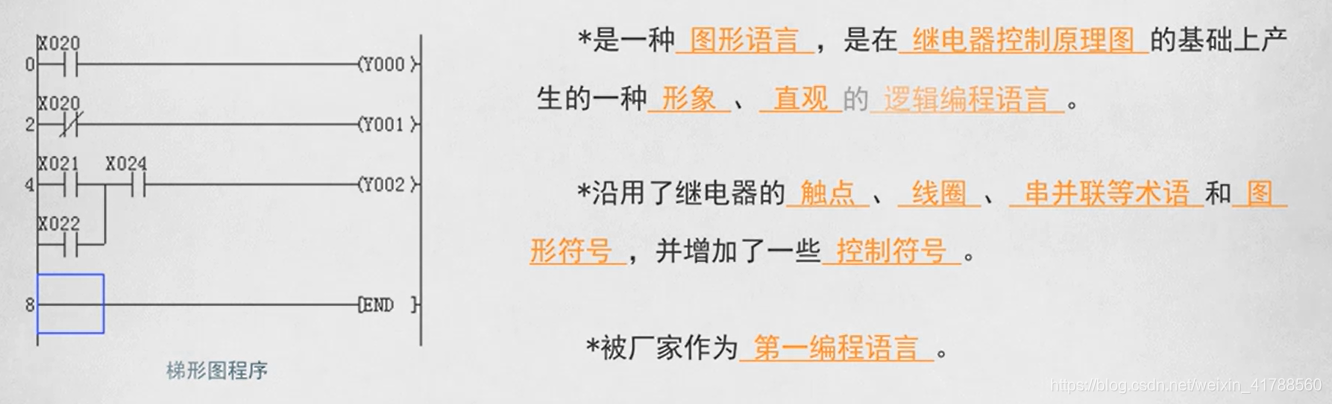

梯形图编程语言的主要特点在这里插入图片描述

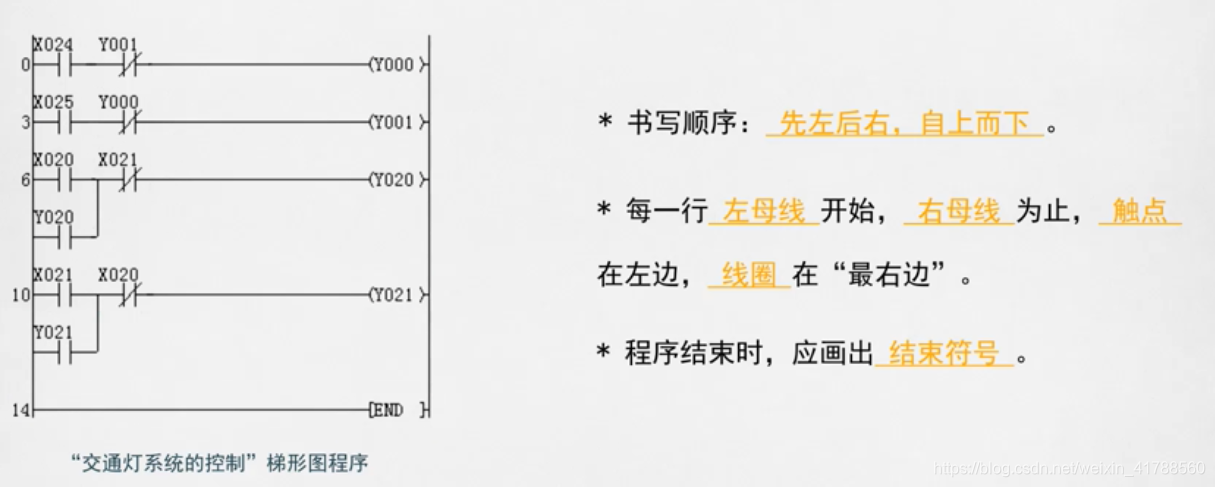

梯形图绘制总体原则
在这里插入图片描述

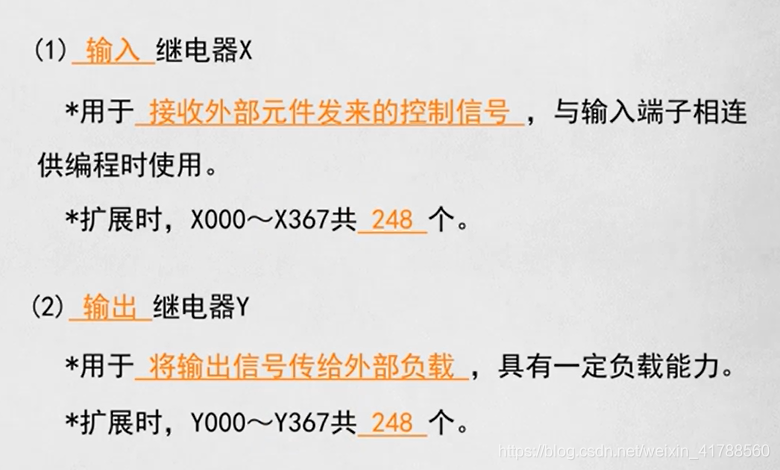

2、 X、Y编程元件(FX3u系列)
在这里插入图片描述

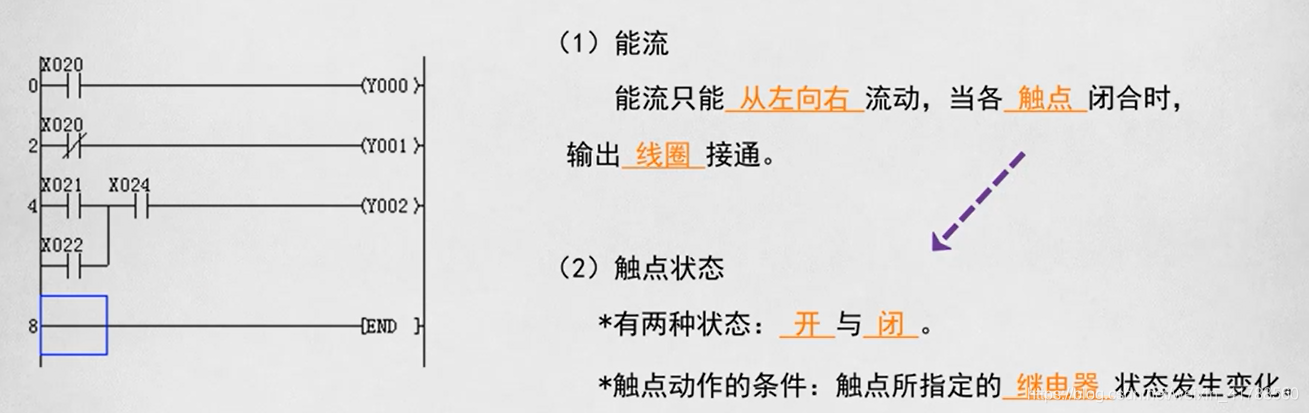

3、能流及触点状态
了解梯形图程序的组成后,便可对其功能进行分析
在这里插入图片描述

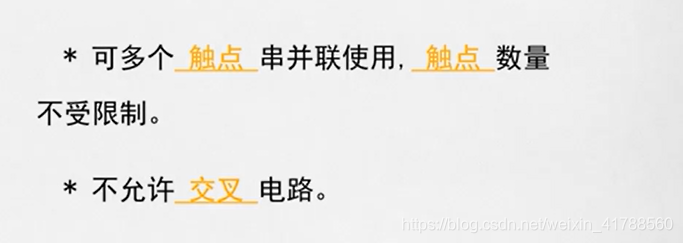

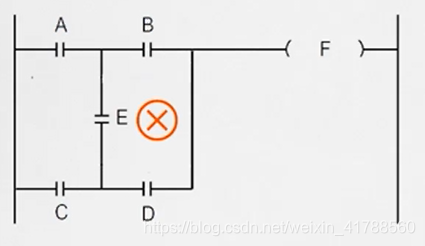

(1) 关于触点的原则
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

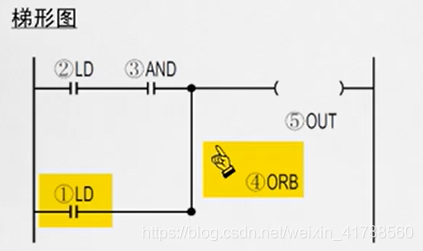

梯形图与指令表编程语言一一对应
在这里插入图片描述
在这里插入图片描述

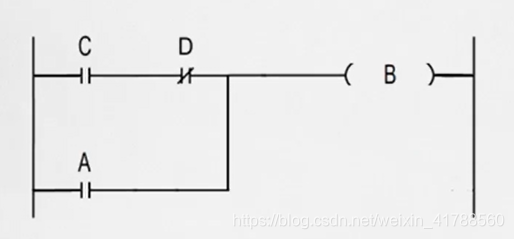

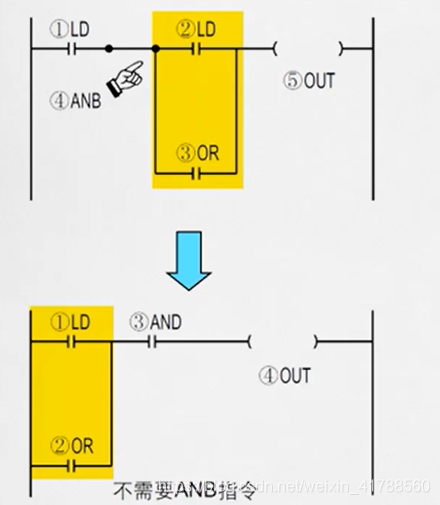

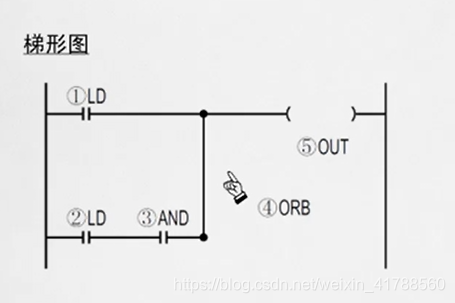

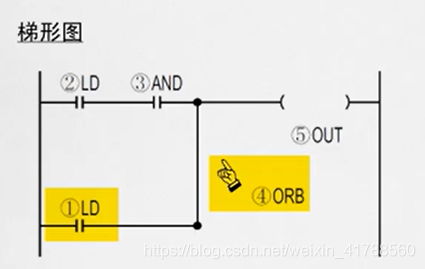

绘制梯形图时,
串联触点多的放在上方,并联触点多的放在左侧
可以节省指令,少占用PLC内存,进而减少响应时间,提高响应速度。

在这里插入图片描述
在这里插入图片描述

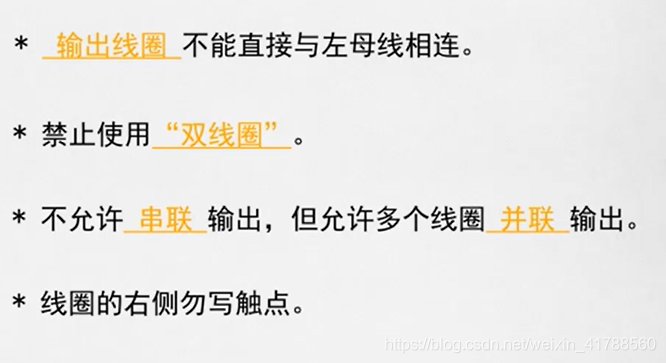

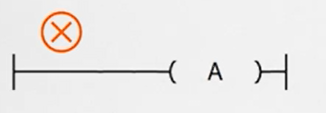

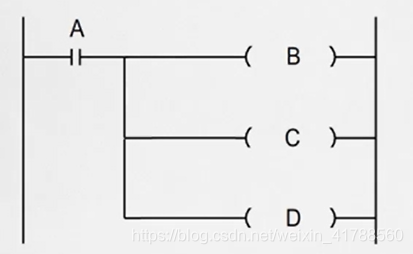

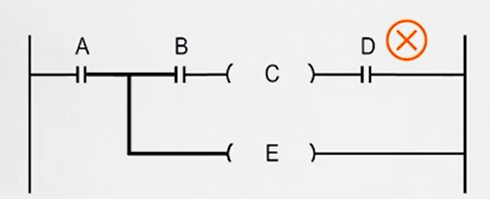

(2)关于线圈的原则
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

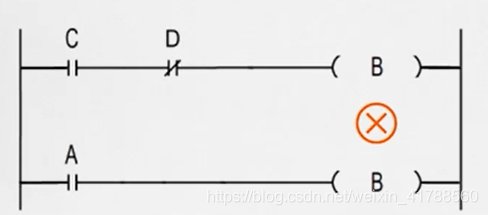

如何解决双线圈问题
在这里插入图片描述

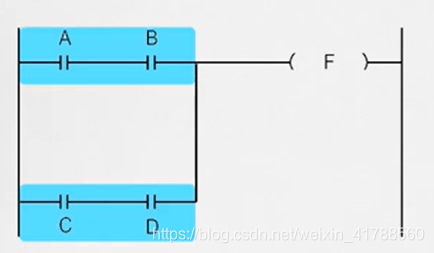

(1)驱动线圈的不同条件并联在一起,再驱动该线圈
在这里插入图片描述

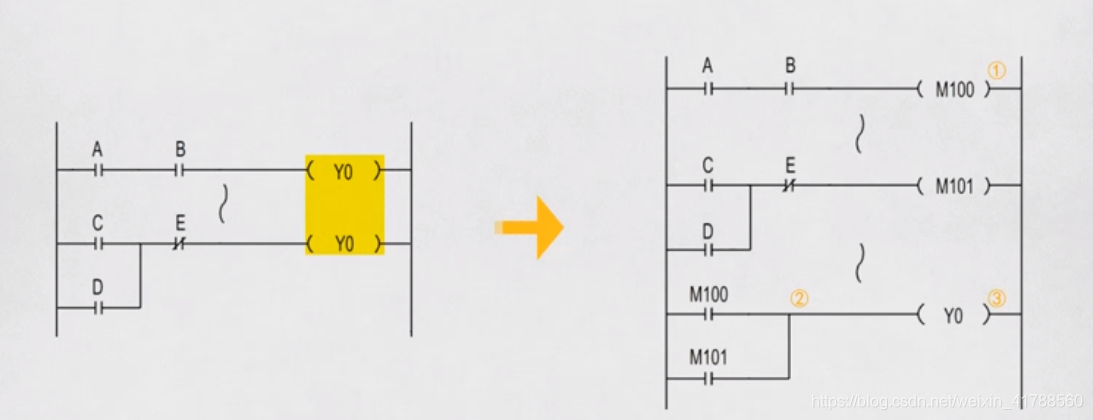

(2)同一线圈替换为不同的辅助继电器,再将这些辅助继电器的动合触点并联,驱动被替换的线圈。
在这里插入图片描述
