记录BeagleBone Black的简单使用

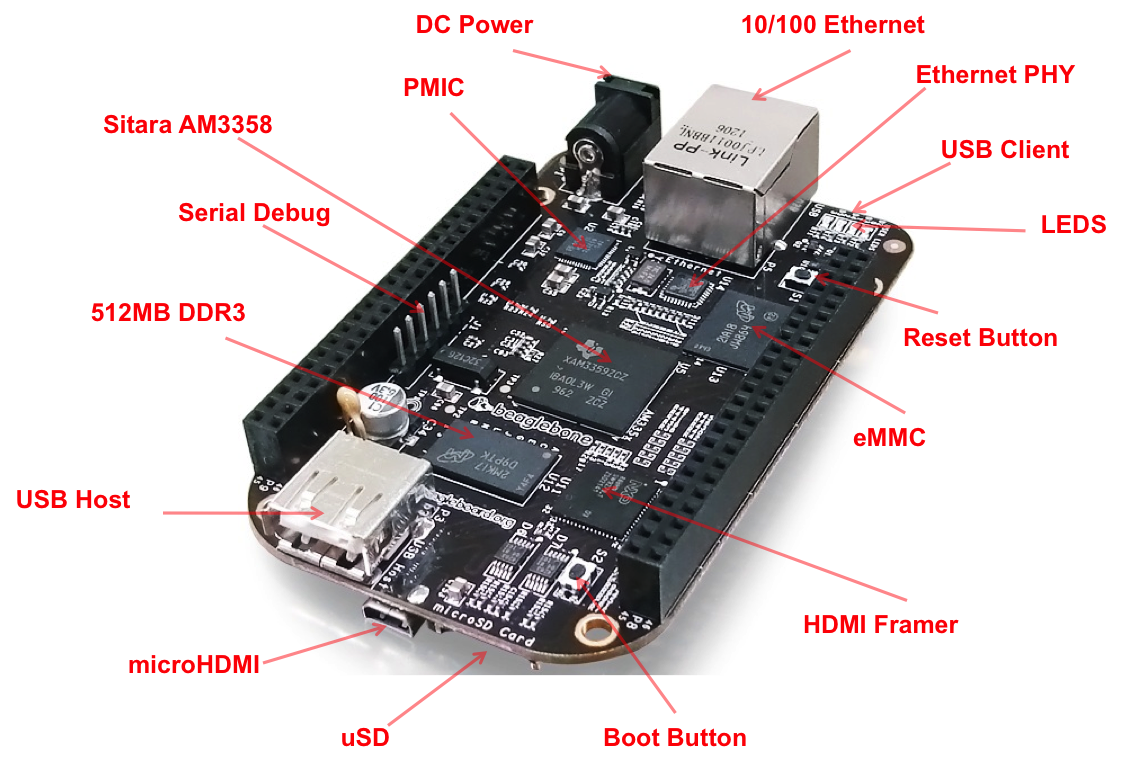

        先上图，记录下BeagleBone Black的样子。

        刚接触BeagleBone，还没有深入研究过。所以这里只简单记录下BeagleBone在windows上的连接和使用。

        我在使用BeagleBone连接Windows时的连接方式有两种：USB连接和串口连接。由于BeagleBone Black预安装的是Linux系统，需要在Windows上安装虚拟终端才能进行操作。例如：SecureCRT、PuTTY等等。

目录

      方法一：通过USB使用SSH连接BeagleBone Black

      方法二：通过串口方式连接BeagleBone Black

      方式一

      方式二

---

      方法一：通过USB使用SSH连接BeagleBone Black

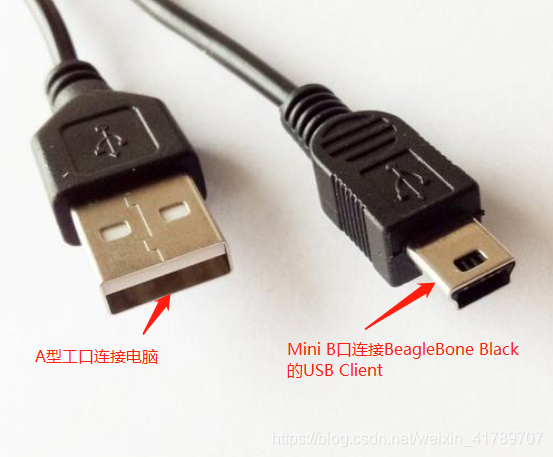

        使用Mini B USB连接BeagleBone Black的USBClient接口，USB A型工口连在电脑上。

        打开虚拟终端，以PuTTy为例：

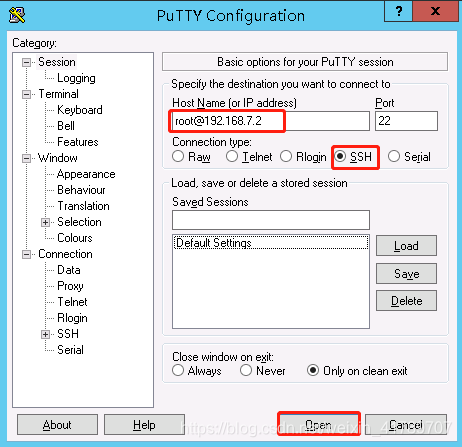

        在Host Name中输入root@192.168.7.2（或者使用临时用户debian，在Host Name输入debian@192.168.7.2），确认连接类型为SSH后点击Open。如下图：

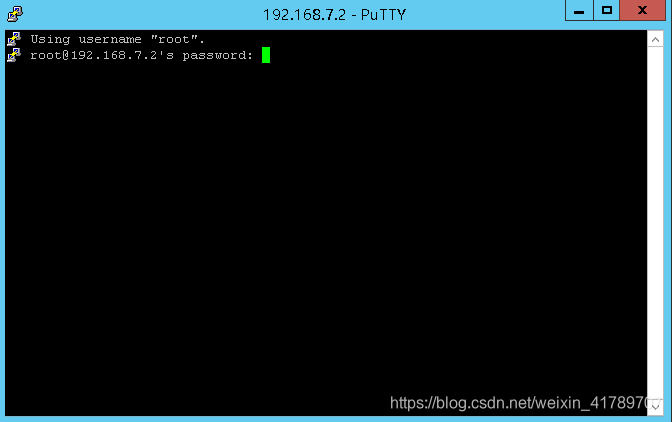

        进入终端界面，如果使用root用户登录，直接回车即可。如果是临时用户debian，需要输入密码：temppwd。登录界面如下图。

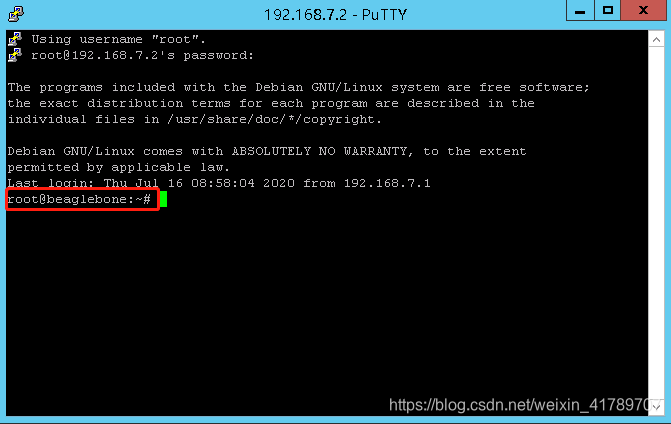

    如果出现root@beaglebone:~#,  表示连接成功。如下图

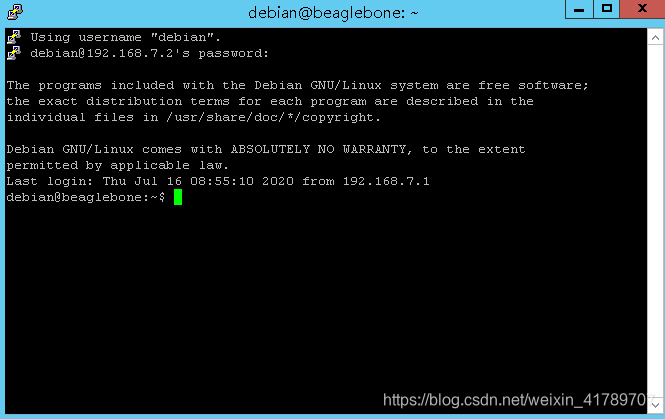

        使用临时用户debian登录时，终端输入界面显示的是debian@beaglebone:~#。

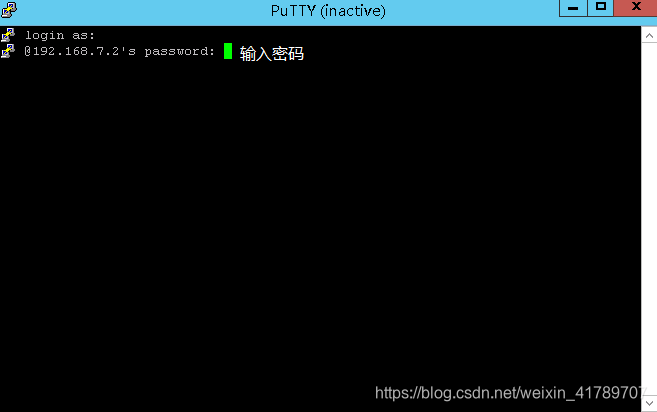

        使用SSH方式登录时，也可以在Host Name中只输入IP：192.168.7.2。只是要在终端输入界面输入要登录的用户。如下图



         输入IP：192.168.7.2

        输入用户名:root 或 debian



         输入密码：root没有密码，debian密码是temppwd



---

      方法二：通过串口方式连接BeagleBone Black

        目前我除了知道串口连接比SSH连接传输速度慢以外，两者间其余区别还有待学习探索。串口方式连接BeagleBone Black根据使用USB连接线不同，有两种方式。

      方式一

        这种方式要比第二种繁琐些，

        这里需要额外准备几样东西：单独的5V直流适配器或者SSH连接中的USB线（二选一）为BeagleBone Black供电；

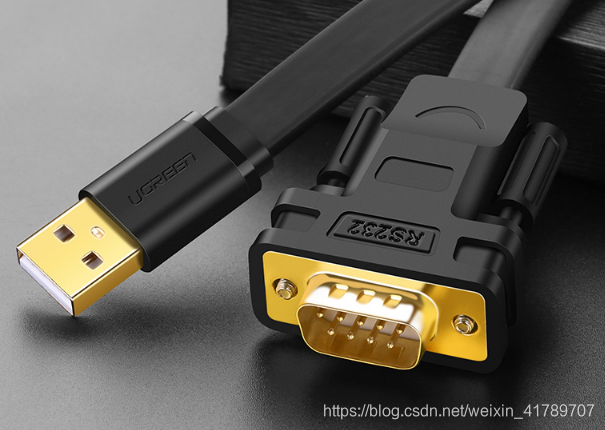

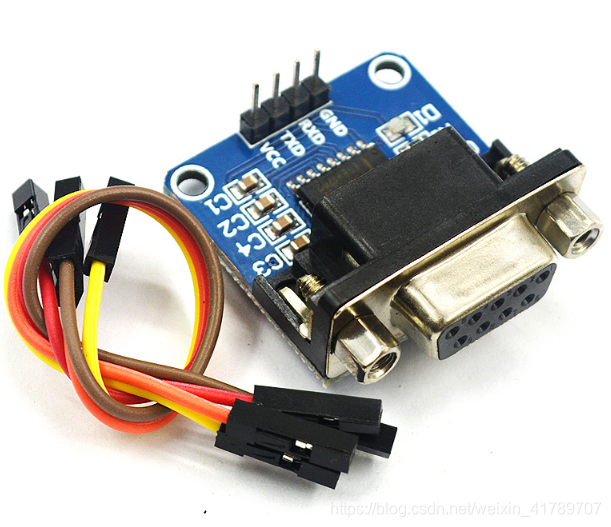

        4根跳线，双向转换器（TTL-RS232）和USB转RS232数据线，就是下面两张图上的物件。

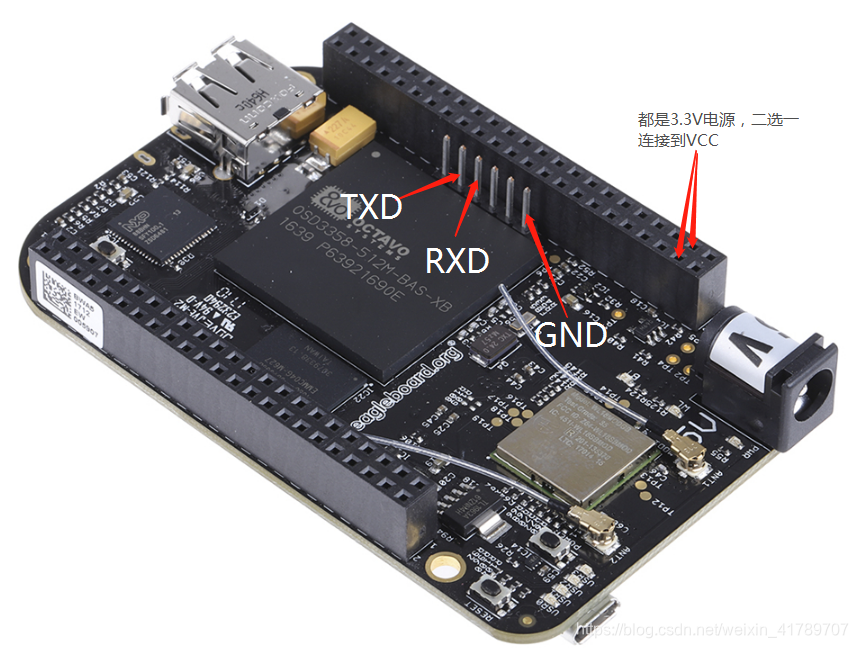

        先将跳线——>双向转换器——>数据线进行连接，连接完成后将跳线按照GND、 RXD、TXD、 VCC与下图标识的针脚一 一对应进行连接。

        在连接3.3V电源时，如果没有排针，就直接把跳线的一头去掉，用跳线里的铜线直接插进去（没条件就得自己创造条件）。

        先用串口线连接电脑，再接通电源，稍等片刻就可以使用PuTTY进行连接。

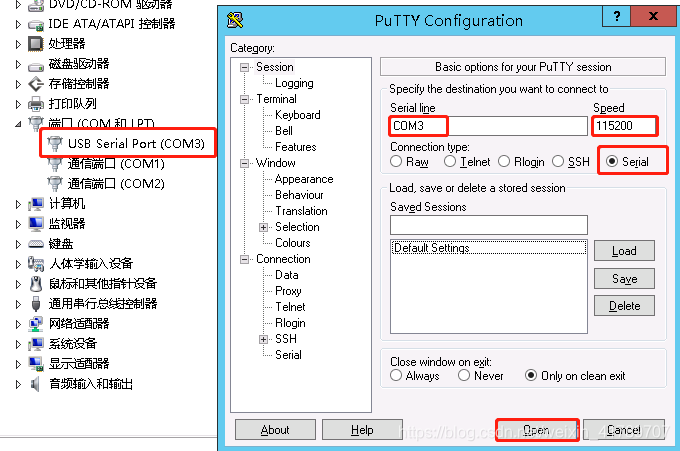

    使用Window+r键运行devmgmt.msc，在设备管理器中找到需要通信端口。

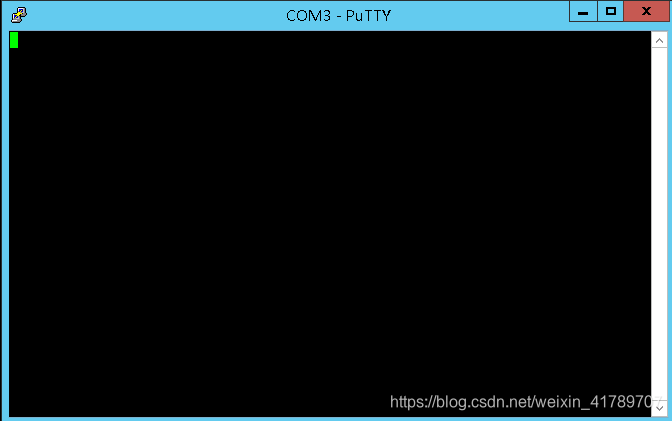

    打开PuTTY，连接类型选择Serial，填入端口号并且修改传输速率为115200。点击Open，会得到下面的空白界面。

        这时不要急，抽根烟冷静冷静，不抽烟的就喝口水~~~

---

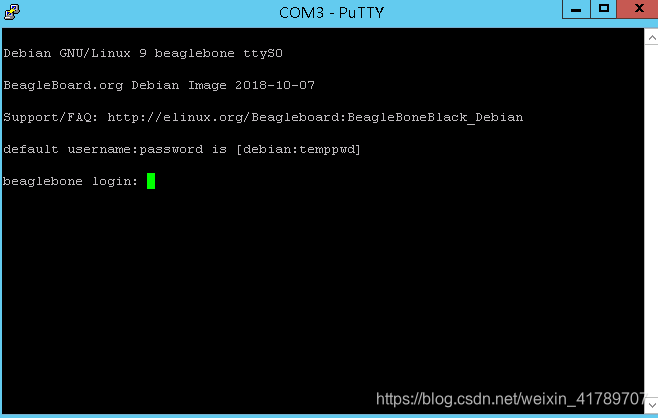

        抽完烟喝完水回来，按下回车键，就会出现登录界面。

        登陆需要输入用户名和密码。用户名有两个选项：root和debian 。

        用户名：root， 密码：root（注意，这次用root登录是有密码的）

        用户名：debian, 密码：temppwd

        同样，如果出现root@beaglebone:~#或者debian@beaglebone:~#表示登陆成功。

---

      方式二

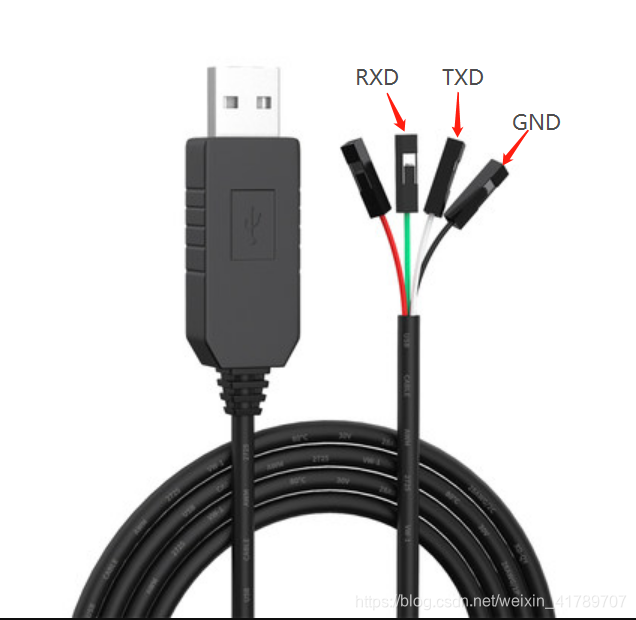

        除了电源线，另外只需要准备一根TTL转USB下载线就可以。长下面那样：

        按照上图的标识和BeagleBone Black上的标识进行连接 。

        说句题外话，网上资料说红线（VCC）不要连接任何针脚，容易烧坏板子。一直没敢试，有条件的朋友可以验证一下。红线是+5V的电源电压线。

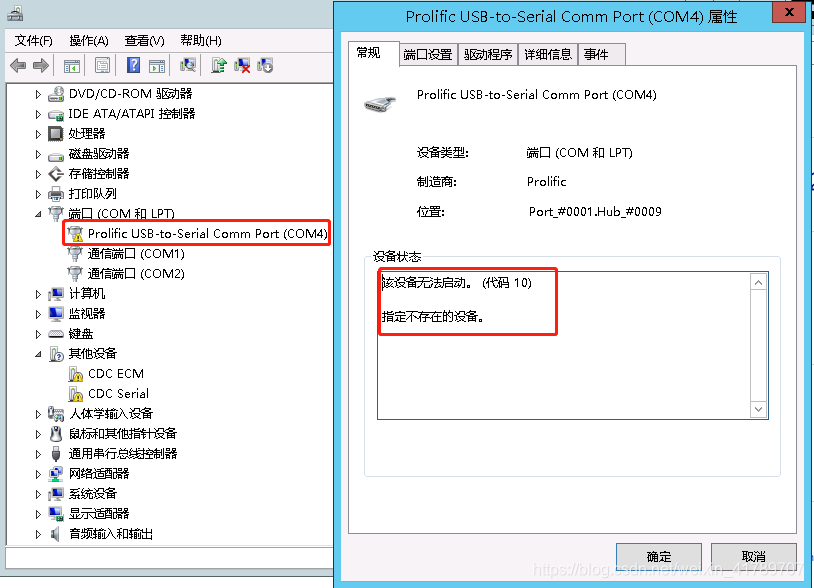

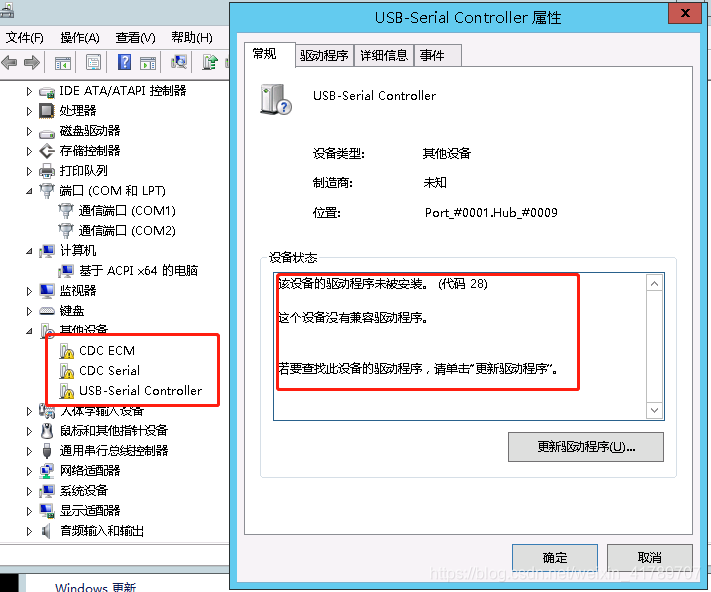

        接通电源后，按windows+r键，运行devmgmt.msc查看设备管理器中是否接入成功，如果出现下面两个问题，再去抽根烟或者喝口水冷静冷静~~~

         上面两个问题都涉及到一个东东：驱动。图一问题是驱动版本不对。所以只需要找对驱动安装就行。如果有需要，可以留言。

        解决完驱动问题，直接使用PuTTY登录，登录方式和方式一相同。

        另外再记录一个登录遇到的小问题：通过SSH方式登录时，root用户的密码不是空也不是root。这时可以先用串口登录，在虚拟终端界面输入下面命令后回车：

sudo passwd root

然后输入两次自己要设定的密码。最后会提示密码更新成功。

如果还不行，可能是SSH下的root用户没有启用，可以通过修改sshd_config来启用root用户。

vim etc/ssh/sshd_config    # 打开sshd_config文件

然后追加一下代码：

PermitRootLogin yes

最后保存退出就可以了。
