【论文笔记3_超分辨】（DRN）Closed-loop Matters: Dual Regression Networks for Single Image Super-Resolution

文章链接：（CVPR 2020）https://arxiv.org/abs/2003.07018
代码链接：https://github.com/guoyongcs/DRN

Abstract

深度神经网络通过学习LR到HR的非线性映射，在图像超分辨（SR）方面显示出了良好的性能。然而，现有的SR方法有两个潜在的局限性。

• 首先，学习从LR图像到HR图像的映射函数是一个典型的病态问题，因为存在着无限多个HR图像可以被下采样到同一个LR图像，存在无数多个LR到HR的映射函数 （一对多）。
• 其次，很难找到真实场景中的LR-HR图像对（现有SR方法用到的数据集，往往都是自己将HR数据集通过bicubic等退化方法合成的）。人工将HR退化到LR，与真实环境中的LR的分布并不一致，导致现有方法性能有限。

为了解决上述问题，本文提出了一个对偶回归方法（Dual Regression），通过在LR数据上引入额外的约束来减少可能函数的空间。具体来说，除了从LR到HR图像的映射之外，我们还学习了一个额外的对偶回归映射，用来估计下采样核并重建LR图像，从而形成一个闭环来提供额外的监督。更关键的是，由于这个对偶回归过程不依赖于HR图像，因此我们可以直接从LR图像中进行学习。
从这个意义上说，我们可以很容易地将SR模型应用于真实世界的数据，例如YouTube上的原始视频帧。通过在LR-HR数据对和未配对的真实数据上进行大量的实验，证明了文章提出的方法优于现有的方法。

1 Introduction

本文的主要贡献：

• 设计了一个对偶回归结构来约束LR-HR映射，以此增强SR的性能。并且从理论上分析了这个对偶结构的泛化能力，进一步证明了其优越性。
• 学习了一个更general的超分情形，即没有对应HR的真实LR数据。通过对偶架构，模型可以很容易地处理如YouTube上截的原始帧等真实数据。
• 大量在paired-data和unpaired-data上的实验证明了所提对偶方法在SR问题上是有效的。

2 Related Work

2.1 Supervised

• 基于插值的方法：[19]（1978）
• DBPN（CVPR，2018）：提出了通过不断迭代上采样、下采样组成的反馈模块（FB）。
• RCAN（ECCV， 2018）： 首个将通道注意力机制应用于超分辨的方法。
• SRFBN（CVPR，2019）：借鉴了上面DBPN的反馈思想，并加入了课程学习（curriculum learning）。

2.2 Unsupervised

• CinCGAN（CVPR，2018）：基于CycleGAN提出，结合了循环周期降噪框架和循环周期SR模型，不需要paired-data。
• KernelGAN（CVPR，2019）：用于估计与真实图像接近的降采样核，从而构建超分训练的图像对（Blind-SR），提升对现实图像超分的性能。
• Kernel Modeling（ICCV，2019）：使用核估计算法从照片中提取真实的模糊核，并通过训练GAN来扩大核池，生成一个GAN增强的真实模糊核池。接着用从内核池中采样的内核构建一个成对的LR-HR训练数据集，并训练一个深度CNN超分网络。

2.3 Dual learning

Dual learning 通过同时训练两个相反方向的映射—— primal model 和 dual model，来增强语言翻译问题的性能。最近，这种模式被用在了无需成对训练数据集的图像风格潜移上面。

• CycleGAN（ICCV，2017）
• DualGAN（ICCV，2017）

在 CycleGAN 中，加入了循环一致性检验以解决GAN的模式坍塌问题（这也是训练不成对图像的难点所在）。然而，这些方法依然没法直接应用到标准的SR问题当中去。

3 Proposed Method

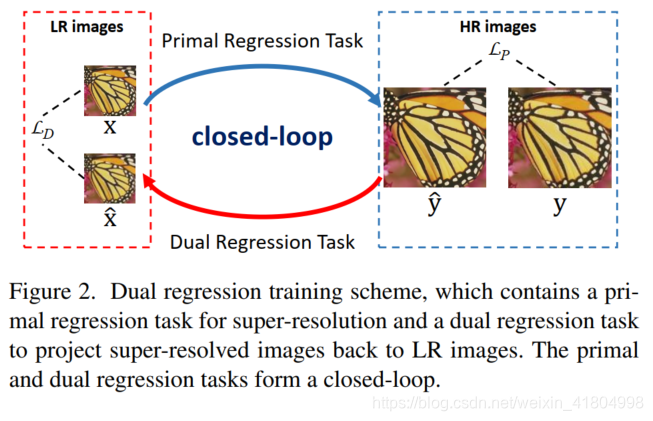

整个对偶回归结构的示意图如Fig. 2所示：

3.1 Paired Data

传统的超分任务——从LR图像到HR图像的映射，由函数$P$表示，其中$P:\mathcal{X}\to \mathcal{Y}$。这个映射生成的高分辨率图像SR与真实的HR作比较，得到primal regression loss ${\mathcal{L}}_P(P(x_i),y_i)$。

此外，再用另一个对偶的映射，把生成的SR图像反向降采样到LR，这个映射用函数$D$表示，其中$D:\mathcal{Y}\to \mathcal{X}$。同样的，把映射$D$得到的$L{R}^{\prime }$与真实的$LR$作比较，可以得到另一个loss：dual regression loss ${\mathcal{L}}_D(D(P(x_i)),x_i)$。

最后，总的训练损失为：
${\sum }_{i=1}^N{\mathcal{L}}_P(P(x_i),y_i)+\lambda {\mathcal{L}}_D(D(P(x_i)),x_i)$

其中$\lambda$为系数，用来决定对偶损失的权重大小；${\mathcal{L}}_P、{\mathcal{L}}_D$用的都是$l_1$损失。

3.2 Unpaired Data

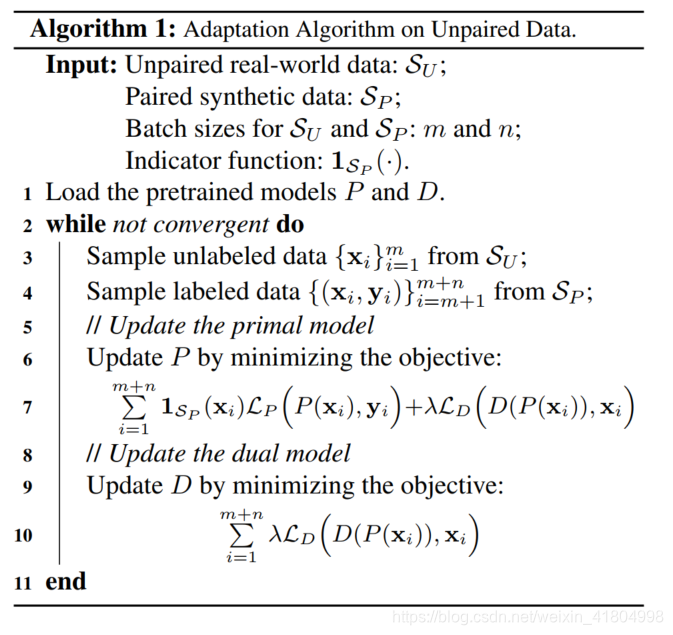

在应对无HR（Unpaired）的真实数据时，采用如下的训练策略：

可以得到算法的流程为：

• 首先，导入预训练的模型 P 和 D；
• 数据集由$m+n$组图片组成，其中前$m$组为Unpaired的真实数据（LR），后$n$组为Bicubic人工合成的Paired数据（LR-HR）；
• 更新 P： ①对于前m组图片，由于没有$HR$，指示函数 $1_{S_P}=0$，只需P把LR变换成$SR$，再由D将其变换回$L{R}^{\prime }$，比较$L{R}^{\prime }$与$LR$并计算对偶损失 ${\mathcal{L}}_D$ 即可；②对于后面的n组成对图片，则跟前面Paired数据一样正常训练即可；
• 更新 D： 通过对偶损失 ${\mathcal{L}}_D$ 更新D，直到收敛。

实验表明，真实Unpaired数据与合成的Paired数据的数量之比 $\rho =m/m+n=30\%$ 时效果最好。

4 DRN 网络结构

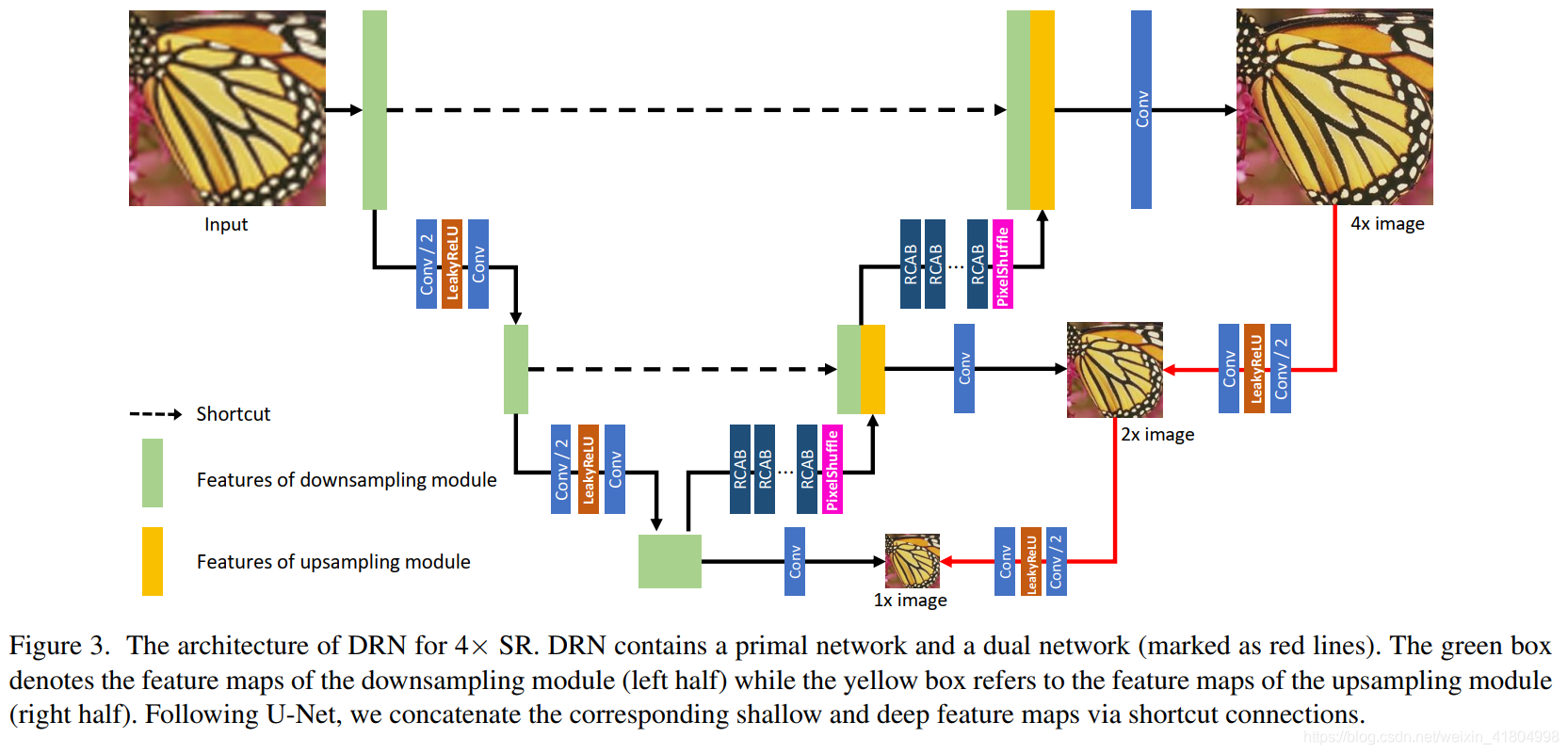

文章所提出的对偶网络DRN的结构图如下：

可以看到，DRN的主干网络是一个U-Net类型的超分网络。其中，在网络的上采样部分，每一级都加入了大量残差通道注意力机制模块（RCAB），并且上采样使用了PixelShuffle。

右侧的红线部分就是DRN的对偶网络了，在结构上使用了跟U-Net下采样完全一样操作（在代码上，也共用了相同的代码）。

图中右边下面的“2x image”、"1x image"出就体现出了对偶损失 ${\mathcal{L}}_D$ 。

5 Experiment

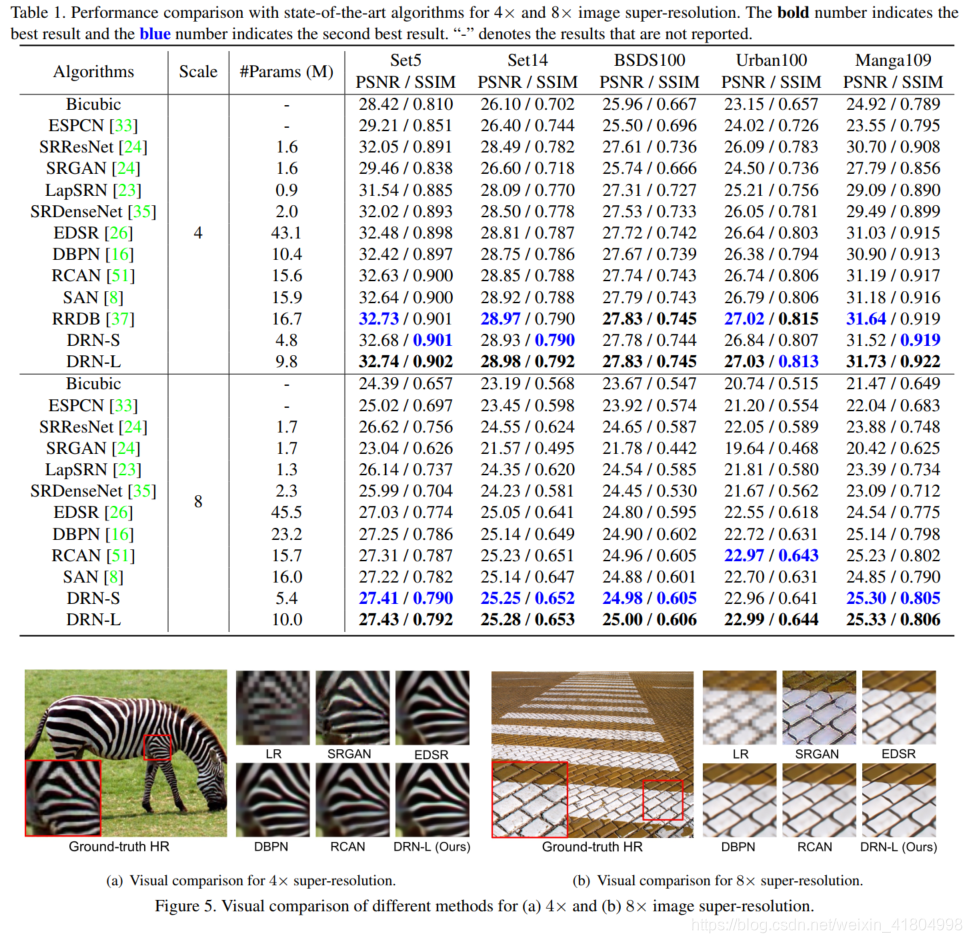

DRN的常规BI退化结果比较如下：

粗体的是最佳结果，蓝色字是第二好结果，可以看到其在几个主流数据集上的PSNR、SSIM结果几乎都拿到了SOTA（2020）。
