【论文笔记1_超分辨】（RDN）Residual Dense Network for Image Super-Resolution

文章链接：（CVPR 2018）Residual Dense Network for Image Super-Resolution

代码链接：
https://github.com/yulunzhang/RDN（torch）
https://github.com/hengchuan/RDN-TensorFlow

Abstract

深层CNN拥有提取多层次特征的能力，最近在图像超分辨（SR）领域取得了不错的进展。然而，大多数CNN-based的SR模型不能很好地利用这些来自LR的各级特征，导致相对较低的性能。在本篇文章中，我们提出了一种全新的残差密集网络（Residual Dense Network，RDN）以解决图像SR中的这一问题。RDN能够充分利用所有卷积层中的各个层次信息。

具体地，我们提出了残差密集块（Residual Dense Block，RDB），通过将卷积层密集连接的方式提取丰富的局部特征。RDB还允许从先前所有RDB的状态直接连接到当前RDB中的所有层，从而形成了连续记忆（contiguous memory，CM）机制。

RDB中的局部特征融合的使用可以减少多余的特征，使网络训练更稳定。在充分得到稠密的局部特征后，采用全局特征融合的方法对全局多层次特征进行联合自适应学习。在具有不同退化模型的基准数据集上的实验表明，与现有的state-of-the art方法相比，RDN取得了更佳的性能。

1. Introduction

单图像超分辨（SISR）旨在通过低分辨图像（LR）生成视觉效果更好的高分辨图像（HR）。SISR能用在安防、监控图像、医学影像、图像生成等计算机视觉任务。实际上SR是一个病态的问题，因为对于任何LR输入都有多种解决方案（一对多）。

已有的SR方法主要有三种：

• 基于插值[40]
• 基于重建[37]
• 基于学习[28, 29, 20, 2, 21, 8, 10, 31, 39]

1.1 部分现有方法：

• Dong 等人在ECCV2014提出的SRCNN（DL应用在SR领域的开山之作）；
• Kim 等人根据SRCNN的不足在CVPR2016分别提出了VDSR（增大感受野、残差学习和高学习率、mutil-scale）和DRCN（递归），使网络更好训练；

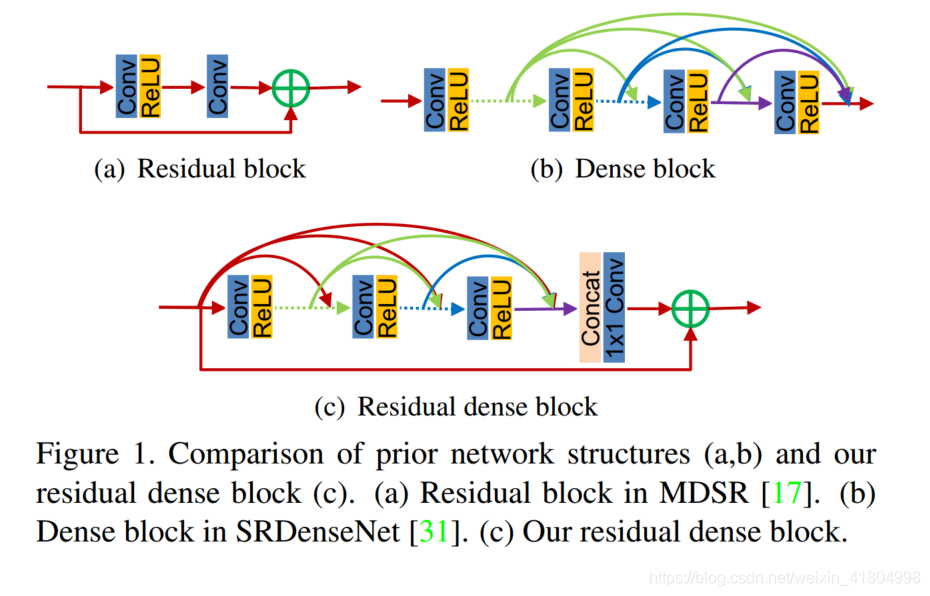

• Lim 等人在CVPR2017中，使用残差块 （图1(a)） 构建了EDSR（very wide）和MDSR（very deep），该方法还赢得了当年CVPR Workshops的超分辨比赛——NTIRE2017的冠军；
• Tai 等人提出了包含递归单元和门控单元的记忆模块，构建了MemNet。

1.2 存在的问题：

问题1：这些方法都没有充分利用每一个卷积层中的信息。

​ 尽管MemNet中的门控单元可以提供短期记忆，但是局部卷积层不能直接访问后续层，很难说记忆模块充分利用了里面所有层的信息。

问题2：忽视了多层次特征（hierarchical features）。

图像中的物体有不同的尺寸、视角、纵横比，一个非常深的网络的多层次特征（hierarchical features）能为重建提供更多线索。然而，大多数当前的DL方法（VDSR、LapSRN、EDSR等）都忽视了这种多层次特征。

尽管记忆模块能够从之前的记忆块中获得信息，但这些多级信息不是从原始LR中得到的——MemNet将LR插值到目标SR的尺寸作为输入，而不是直接输入LR。这一步骤使得：

• 增加了计算复杂度——计算量是直接输入LR的四倍；
• 丢失了LR中的一些细节。



Tong等人在图像 SR 中引入了密集块 （图1(b)），并采用了相对较低的增长率。根据实验，更高的增长率能更进一步提升网络的性能。

1.3 解决方法

为了解决以上问题，本文提出了残差密集网络（Residual Dense Network, DRN）。通过残差密集块RDB （图1(c)），RDN网络能够充分利用所有的多级特征。

1.4 主要贡献

文章的主要贡献如下：

• 提出了统一的框架RDN，以解决不同退化模型下的高分辨SR任务。该网络能够充分利用原始LR的所有多级特征。
• 提出了残差密集块（RDB），不仅可以通过连续记忆（CM）机制获取先前的RDB的状态，还可以通过局部密集连接充分利用所有的卷积层。最后，通过局部特征融合（LFF）自适应地保留累积的特征。
• 采用全局特征融合（GFF），将所有RDB块的输出（$F_1$~$F_d$）都与经浅层特征提取的LR（即$F_{-1}$）进行融合。

2. Related Work

2.1 插值LR作为输入的网络

• SRCNN（2014）： Dong 等人在ECCV2014提出的SRCNN（DL应用在SR领域的开山之作），在经过插值的LR和对应的HR之间建立了一个端到端的映射。该网络通过增加网络的深度、共享权重从而提升了效果；
• VDSR（2016）、IRCNN（2017）： Kim 等人在CVPR2016提出的VDSR、Zhang等人在CVPR2017提出的IRCNN，通过堆叠更多带有残差学习的卷积层提升了网络的深度；
• DRCN（2016）： Kim等人（也就是上面VDSR的作者）在CVPR2016提出的DRCN，首次在SR问题中引入了递归学习，用于深度网络中的参数共享；
• DRRN（2017）、MemNet（2017）： Tai等人分别在CVPR2017和ICCV2017提出的DRRN和MemNet，同样使用了递归块用于构建更深的网络。

以上的网络都是将LR插值到目标HR的尺寸作为网络输入的，这种预处理步骤：

1. 一方面增加了计算复杂度（×4）；
2. 另一方面使原始输入过度光滑、模糊，丢失了一些细节信息。

2.2 直接将LR作为输入的网络

• FSRCNN（2016）： Dong等人在ECCV2016提出的SRCNN，直接将原始LR作为网络的输入，并且引入了反卷积层，用于上采样到目标分辨率。（SRCNN的作者，香港中文大学Dong Chao本人对SRCNN进行的改进）。
• ESPCN（2016）： She等人在CVPR2016提出的ESPCN，使用子像素卷积（sub-pixel convolution） upscale到HR。
• SRResNet（2017）、EDSR（2017）： Ledig等在CVPR2017提出的SRResNet（也就是SRGAN）、Lim等人在CVPR Workshops 2017提出的EDSR（NTIRE2017冠军），也都使用了子像素卷积以及残差学习；

上面的方法都是在LR空间内提取特征，然后将最终的LR特征经反卷积或子像素卷积上采样到目标分辨率的。这样一来这些网络具有了实时SR（例如FSRCNN、ESPCN）的能力，或者能够构建更深/更宽的网络（例如SRGAN、EDSR）。

2.3 引入Dense

以上的网络都都是线性地堆叠Conv层或Res块，没有充分利用每个Conv层中的信息（因为仅采用LR空间中最后一层的Conv进行上采样）。

• DenseNet（2017）： Huang等人在CVPR2017上提出了DenseNet，允许同一个密集块内的任意两个卷积层直接进行连接。

以上的DL-based SR方法都取得的成果都十分重要，但是它们都没有从LR中充分获得有用的多层级特征（Hierarchical features）。本文提出的residual dense network（RDN）能够高效地提取并自适应地融合LR空间中所有层的特征。

3. Residual Dense Network

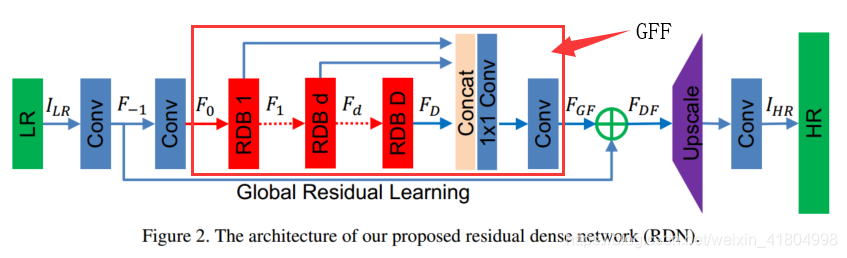

网络结构：

RDN主要由四部分组成：

1. 浅层特征提取网络（SFENet）

这部分没什么好说的，就是网络最开始的那两个卷积层。

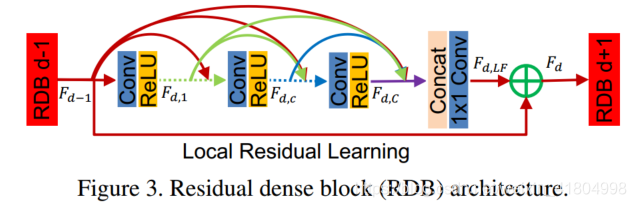

2. 残差密集块（RDBs）

【残差密集块RDB = 密集连接层 + 局部特征融合（LFF）+ 局部残差】，形成了连续记忆机制（Contiguous Memory）。

Dense： 所谓连续记忆机制，个人理解其实就是可以将第$d-1$个RDB块的输出直接输入到第$d$个RDB块中的每一层去（见上图dense部分的红线所示），经过dense的作用，可以将$F_{d-1}$，$F_{d,1}$，$F_{d,c}$，$F_{d,C}$的特征都利用起来。

局部特征融合（Local feature fusion） 即RDB中的那个concat，能够将前一个RDB的输出$F_{d-1}$、当前RDB $F_d$ 中每一层得到的状态融合通过concat在一起。然后，再利用$1\times 1$卷积对concat降低通道数，简化数据。

局部残差学习（Local residual learning） 由于RDB中存在多个卷积层，因此引入局部残差学习以进一步改善信息流。

3. 密集特征融合（DFF）

通过一系列RDBs提取了局部密集特征后，进一步提出密集特征融合（DFF），从全局的角度挖掘多层次特征（hierarchical features）。
DFF由全局特征融合（GFF）和全局残差学习（GRL）两部分组成。


全局特征融合（Global Feature Fusion）

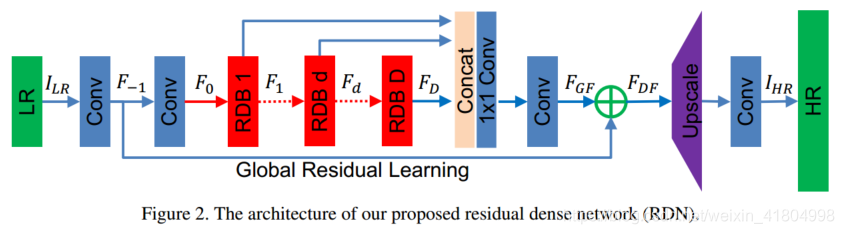

如上面Figure 2. 所示，全局特征融合即：

• 把多个RDBs的输出（$F_1,F_d,\dots ,F_D$）concat在一起；
• 再经过一个$1\times 1$ Conv层，将这一系列不同level的特征自适应地融合在一起；
• 再通过$3\times 3$ Conv层，进一步提取特征得到$F_{GF}$，用接下来的全局残差学习（GRL）。

全局残差学习（Global Residual Learning）
全局残差学习就是上面的Figure 2. 中，将通过第一个Conv层得到的浅层特征图$F_{-1}$，与上面全局特征融合GFF得到的$F_{GF}$作element-wise的相加，得到$F_{DF}$。

4. 上采样网络（UPNet）

这部分就没什么好说的了，就是一个上采样+卷积操作，最终输出HR结果$I_{HR}$。

4. Discussion

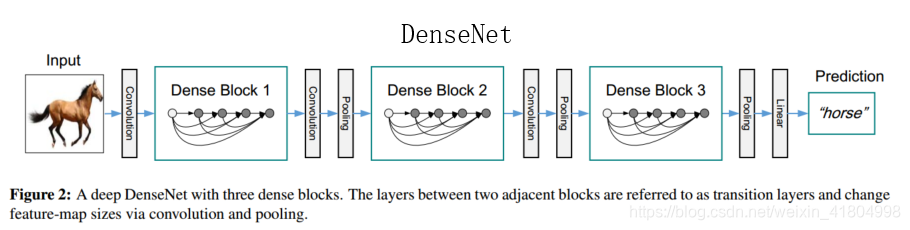

4.1 RDN与DenseNet的区别

• DenseNet主要应用在目标检测等high-level的CV任务中，而RDN是专为相对low-level的SR任务设计的。所以相比于DenseNet，RDN拿掉了batch nomalization (BN) 层，降低了计算量；
• RDN同样拿掉了DenseNet中的pooling层，因为池化会丢失一些像素级的信息；
• 在DenseNet中，相邻的两个Dense Block之间是有Conv+Pooling组成的过渡层的，而在RDN中，则是利用局部残差学习将dense连接层与LFF结合在一起。

4.2 RDN与SRDenseNet的区别

• SRDenseNet使用的是DenseNet中的传统dense block，而RDB从3个方面进行了改进： ①连续记忆机制（CM）可以使先前的状态直接与当前RDB中的所有层直接连接；②得益于局部特征融合（LFF），RDB可以使用更大的学习率；③局部残差学习（LRL）的应用增大了信息和梯度的流动。
• 在RDB之间没有密集连接。 由于RDBs已经很好地提取了局部特征，所以没有在块直接采用密集连接，取而代之的是全局特征融合（GFF）和全局残差学习（GRL）。
• SRDenseNet使用的是$L_2$ loss，而RDN使用的是$L_1$loss。

4.3 RDN与MemNet的区别

• （MemNet用的$L_2$ loss。）
• MemNet需要将bicubic 插值后的LR作为输入，而RDN不用，降低了计算量，提升了性能；
• MemNet中的记忆block由递归和门控单元组成。记忆block中的大多数层都不能接收先前block的输出信息，而RDBs之间则有信息流交互；
• MemNet中的记忆block不能充分利用中间block的信息。

5 数据集

训练：

采用的数据集为2K的高清RGB图像数据集——DIV2K，该数据集的训练集有800张图片，验证集有100张图片，测试集有100张图片。

测试：
使用了5组标准benchmark数据集：Set5，Set14，B100，Urban100，Manga109。

Degradation Models
分别使用了3种降阶模型对HR的DIV2K进行处理，来模拟LR图片。

• BI： 用Matlab的imresize函数进行bicubic下采样，缩小比例为x2，x3，x4；
• BD： 采用高斯核大小为$7\times 7$、标准差为1.6的高斯滤波处理，下采样的比例为x3；
• BN： 先bicubic下采样，再加30%的高斯噪声。

6 Conclusions

DRN在SR任务上取得了很好的效果，性能超越了目前（2018）的state-of-the-art方法。
