前言

自学笔记，没有历史知识铺垫（省略百度部分）,博主基于C++代码编程,函数可以参考官网,或者下载Arduino IDE(工具),查看菜单:帮助->参考，系列性的记录核心的实用笔记，本章主要记录继电器模块的使用

---

IDE工具：Arduino IDE

组件：

1. Arduino UNO R3 *1
2. 面包版 *1
3. 杜邦线若干
4. 外置电池
5. 1k电阻
6. LED灯
7. 继电器模块

---

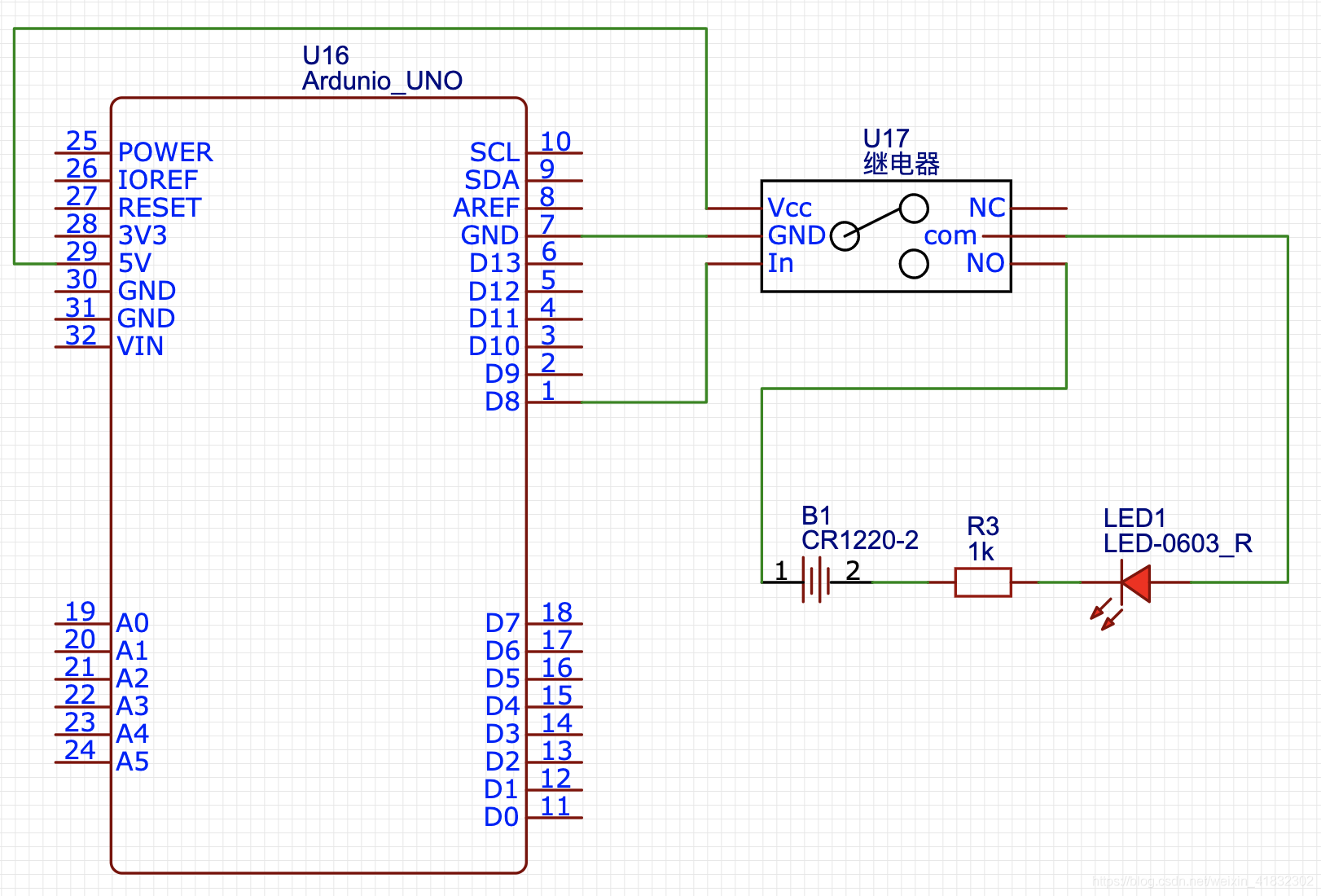

一、电路图

二、继电器模块实验

代码

const byte pinD = 8;

void setup() {
  pinMode(pinD, OUTPUT);
}

void loop() {
  digitalWrite(pinD, HIGH);
  delay(1000);
  digitalWrite(pinD, LOW);
  delay(1000);
}

实验效果展示

三、继电器模块

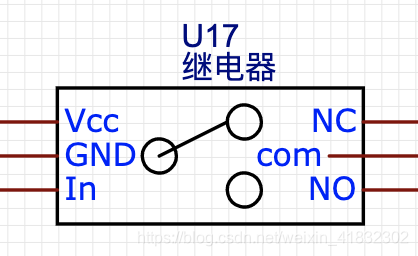

继电器通常可以用于弱电驱动强电,低电压驱动高电压,左侧为弱电电路控制端,右侧为强电电路控制端

1. Vcc:弱电电路正极
2. GND:弱电电路负极
3. In:弱电电路信号引脚
4. com:强电电路公共极
5. NC:In输入低压信号,NC与com闭合,NO与com断开
6. NO:In输入高压信号,NC与com断开,NO与com闭合

注意:一定要阅读继电器上标记的驱动电压和电流,不要超负荷使用导致危险
本实验使用电磁继电器,关于继电器资料可了解如下
继电器

实验总结

本章主要为继电器实验,用于继电器的了解和使用.
