本项目是使用esp8266驱动点亮微雪家的2.13寸墨水屏代码教程 (随缘更新)
在github地址上排版比这里会好看很多, 觉得帮助到你能否点个star~

目录简介

source: 源代码文件
  • font(8,12,16,20,24): 字体格式文件;数字代表字体大小
  • epdpaint: 画布文件;矩形、线段、圆等绘图函数
  • epdif: 引脚定义
  • imagedata: 存放图片矩阵
  • epd2in13_V2: 控制命令
docs: 文档图片文件

前期物品准备

需要准备的硬件物品
  • esp8266板子(屏幕24排线)
  • 24排线墨水屏
  • 老式安卓数据线
需要准备的软件以及代码
  • Arduino IDE

环境搭建

下面我们一起开始从零开始吧

  1. 拿出一块esp8266板子插上老式安卓数据线至电脑USB插口
  2. 打开电脑设备管理器，查看端口(COM和LPT)是否有设备，并记录下来
  • 寻找 端口(COM和LPT) 看是否被识别出端口如:-> USB-SERIAL CH340(COM4)
  • 若电脑无法识别该端口，上搜索平台下载CH340驱动，安装以后基本上就能检测出端口了
  • 出现设备如上述USB-SERIAL CH340(COM4)即可进行下一步
  • 如果实在不行检查一下板子是不是烧了 (●’◡’●)
  1. 打开Arduino IDE
  • 依次点击 文件 -> 首选项 -> 找到附加开发板管理器网站
  • 输入网址 http://arduino.esp8266.com/stable/package_esp8266com_index.json
  • 依次点击 工具 -> 开发板 -> 开发板管理器 -> 搜索esp -> 安装
  1. 开发板定义文件安装完成
  • 在安装中有可能因为科学原因，下载失败等信息报错了使用科学方式重试
  • 重试还是不行以后，找到Arduino IDE下方的调试台，将调试文件翻上去顶上，找到文件地址手动下载
  • 从Arduino IDE依次点击 文件 -> 首选项 从下方找到文件路径如 C:\Users\Yakuho\AppData\Local\Arduino15
  • 将下载的压缩包放至 C:\Users\Yakuho\AppData\Local\Arduino15\staging\packages 目录下
  • 重启Arduino IDE
  • 因为要下载多个安装包，后面出现下载失败，仍然手动下载，放在目录中直到全部下载完毕
  • 进行安装并无报错说明成功
  1. 选择开发板
  • 依次点击 工具 -> 开发板 -> Generic ESP8266 Module
  • 依次点击 工具 -> 开发板 -> Upload Speed -> 115200 (按照板子参数进行设置, 一般都是115200这个波特率)
  • 依次点击 工具 -> 开发板 -> Flash Mode -> QIO
  • 依次点击 工具 -> 开发板 -> Flash Frequency -> 40MHz
  • 依次点击 工具 -> 开发板 -> Erase Flash -> Only Sketch
  • 依次点击 工具 -> 开发板 -> 端口 -> 在第2步查看到的那个端口

开始编程

以下编程都是基于Arduino IDE上进行, 该分支仅是要求点亮屏幕

  1. 在原代码目录下新建一个Ariduino文件 ****.ino

  2. 导入头文件

    #include <SPI.h>
#include "epd2in13_V2.h"
#include "epdpaint.h"
Epd epd;

  3. 选择一块区域进行编程

    void setup()
{
  // 此区域在硬件中只执行一次
}

void loop()
{
  // 此区域在硬件中会重复执行
}

  4. 程序猿老规矩 打印一下hello world

    #include <SPI.h>
#include "epd2in13_V2.h"
#include "epdpaint.h"
Epd epd;


void setup()
{
  Serial.begin(115200);   // 开启串行通信接口并设置通信波特率, 与环境搭建5. 开发板选择中的Upload Speed一致
  epd.Clear();            // 屏幕情况
  epd.Init(FULL);         // 屏幕刷新 FULL全屏 PART部分
  int all_pixel = 104 * 212 / 8;   // 定义画布大小
  unsigned char image[all_pixel];  // 定义画布矩阵
  for (int i = 0; i < all_pixel; i++) {
    image[i] = 0Xff;       // 初始化画布矩阵 亮度为255=0xff
  }
  Paint paint(image, 104, 212);   // 初始化画布对象  width should be the multiple of 8
  paint.SetRotate(3);             // 设置画布旋转角度
  paint.DrawStringAt(0, 0, "Hello world", &Font20, 0);  // 输出字符串
  char s, e;
  for (int x = 0; x < paint.GetWidth() / 8; x++) {          // 将矩阵与输出相匹配 否则会出现字体反转
    for (int y = 0; y < paint.GetHeight() / 2; y++) {
        s = image[x + y * paint.GetWidth() / 8];
        e = image[x + (paint.GetHeight() - 1 - y) * paint.GetWidth() / 8];
        image[x + y * paint.GetWidth() / 8] = e;
        image[x + (paint.GetHeight() - 1 - y) * paint.GetWidth() / 8] = s;
    }
  }
  epd.Display(image);
}

void loop()
{
  // 此区域在硬件中会重复执行
}

  5. 找到Arduino IDE 依次点击 项目 -> 上传, 观察下方控制台 安静等待 (ง •_•)ง

    项目使用了 272753 字节，占用了 (28%) 程序存储空间。最大为 958448 字节。
全局变量使用了28272字节，(34%)的动态内存，余留53648字节局部变量。最大为81920字节。
esptool.py v3.0
Serial port COM3
Connecting....
Chip is ESP8266EX
Features: WiFi
Crystal is 26MHz
MAC: 3c:71:bf:39:0a:28
Uploading stub...
Running stub...
Stub running...
Configuring flash size...
Auto-detected Flash size: 4MB
Flash params set to 0x0040
Compressed 276912 bytes to 201576...
Writing at 0x00000000... (7 %)
Writing at 0x00004000... (15 %)
Writing at 0x00008000... (23 %)
Writing at 0x0000c000... (30 %)
Writing at 0x00010000... (38 %)
Writing at 0x00014000... (46 %)
Writing at 0x00018000... (53 %)
Writing at 0x0001c000... (61 %)
Writing at 0x00020000... (69 %)
Writing at 0x00024000... (76 %)
Writing at 0x00028000... (84 %)
Writing at 0x0002c000... (92 %)
Writing at 0x00030000... (100 %)
Wrote 276912 bytes (201576 compressed) at 0x00000000 in 17.8 seconds (effective 124.5 kbit/s)...
Hash of data verified.

Leaving...
Hard resetting via RTS pin...

  6. 若发现屏幕闪烁并输出 “Hello world”, 说明你成功入门了 (●’◡’●)

更多详细介绍

  1. 屏幕的输出方向

不知道你是否注意到在 “Hello world” 代码中, 设置了一个屏幕方向代码如:

paint.SetRotate(3);

这是可以让屏幕旋转90°的函数, 并让坐标原点函数也会相应跟着旋转, 下面是图像方向与坐标原点之间的关系

这是可以让屏幕旋转90°的函数, 并让坐标原点函数也会相应跟着旋转, 下面是图像方向与坐标原点之间的关系

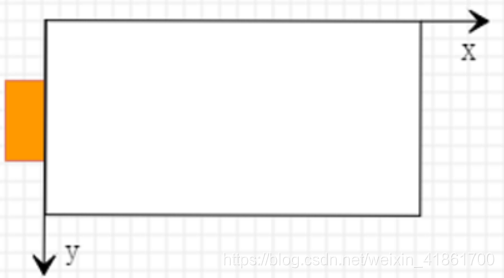

  • paint.SetRotate(0)
    在这里插入图片描述

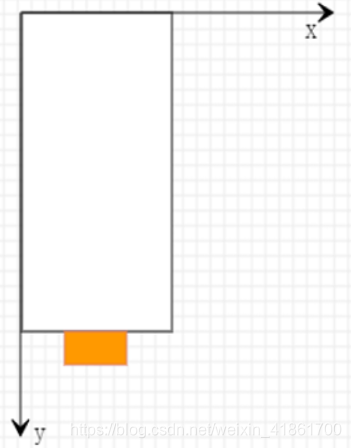

  • paint.SetRotate(1)
    在这里插入图片描述

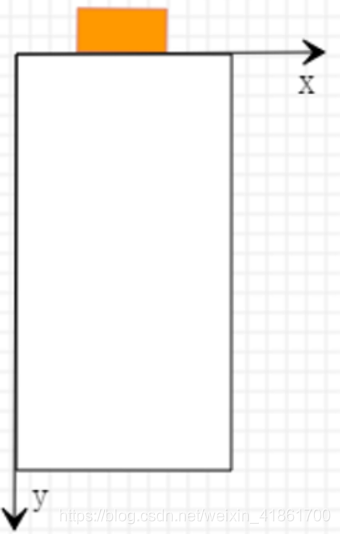

  • paint.SetRotate(2)
    在这里插入图片描述

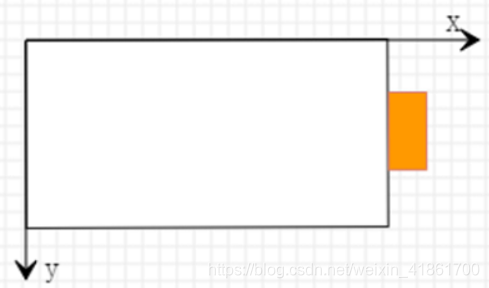

  • paint.SetRotate(3)
    在这里插入图片描述

  1. 屏幕的输出颜色以及像素组成
    本项目使用的2.13寸墨水屏中, 该墨水屏的像素矩阵大小为(212, 104), 控制屏幕输出, 有两种不同的输出代码:
    基于epd函数的输出
      void setup()
  {
    Serial.begin(115200);
    epd.Clear();
    epd.Init(FULL);
    int all_pixel = 104 * 212 / 8;      // 定义画布大小
    unsigned char image[all_pixel];     // 定义画布矩阵
    for (int i = 0; i < all_pixel; i++) {
      image[i] = 0x00;       // 将画布置为全黑
    }
    /*
      这里可能会有疑惑为什么画布大小明明是 212 * 104 为什么还要除8
      注意看下面的数组赋值, 每个数组赋值是0x00, 表示一个数组元素是一个字节
      即包含8比特的值, 正如所说的屏幕像素是由比特位决定的, 所以只需要 212 * 104 / 8
    */
    Paint paint(image, 104, 212);
    epd.Display(paint.GetImage());
  }
    基于paint函数的输出
      void setup()
  {
    Serial.begin(115200);
    epd.Clear();
    epd.Init(FULL);
    int all_pixel = 104 * 212 / 8;      // 定义画布大小
    unsigned char image[all_pixel];     // 定义画布矩阵
    for (int i = 0; i < all_pixel; i++) {
      image[i] = 0x00;       // 将画布置为全黑
    }
    /*
      在这里仍然需要使用比特形式初始化画布
      但是初始化以后, 就可以使用paint去进行坐标点的绘图
      这时的坐标点就是 212 * 104
    */
    Paint paint(image, 104, 212);
    for (int x = 0; x < 212; x++){
      for (int y = 0; y < 104; y++){
        paint.DrawPixel(x, y, 1);  // 逐个坐标进行显示
      }
    }
    epd.Display(paint.GetImage());
  }
    微雪的24排线的墨水屏是有黑白红三种颜色的输出, 不用模式下的显示, 代码上也会有稍微的不同, 其中红色显示的比较特殊, 下面有两种模式的Demo代码:
    黑白输出模式
      void setup()
  {
    Serial.begin(115200);
    epd.Clear();
    epd.Init(FULL);
    int all_pixel = 104 * 212 / 8;      // 定义画布大小
    unsigned char image[all_pixel];     // 定义画布矩阵
    for (int i = 0; i < all_pixel; i++) {
      image[i] = 0x00;       // 将画布置为全黑
    }
    Paint paint(image, 104, 212);
    paint.SetRotate(3);
    paint.DrawFilledCircle(50, 50, 10, 1);  // 画一个白色实心圆
    epd.Display(paint.GetImage());
  }
    红色输出模式
    红色模式输出比较特殊, 必须先黑白输出模式, 然后将原来白色转红色, 原来黑色转白色
      void setup()
  {
    Serial.begin(115200);
    epd.Clear();
    epd.Init(FULL);
    int all_pixel = 104 * 212 / 8;      // 定义画布大小
    unsigned char image[all_pixel];     // 定义画布矩阵
    for (int i = 0; i < all_pixel; i++) {
      image[i] = 0x00;       // 将画布置为全黑
    }
    Paint paint(image, 104, 212);
    paint.SetRotate(3);
    paint.DrawFilledCircle(30, 50, 10, 0);  // 画一个黑色实心圆
    paint.DrawFilledCircle(50, 50, 10, 1);  // 画一个白色实心圆
    epd.Display(paint.GetImage());      // 先黑白模式输出
    epd.Display_red(paint.GetImage());  // 再红色模式输出
    epd.show();                         // 必须show一次
    /*
      最后的效果是底色是白色, 实心圆变成了红色
      关于更多红色的还得深入探究才知道...
    */
  }

更多玩法

使用图片输出到屏幕上

  1. 设计图片(像素尺寸212, 104), 设置想要横向还是纵向显示

  2. 使用tools里面的Python代码将图像转模 ()

    # path: 图片相对路径
# rotage: 当前图片是设计在哪个角度显示的 (角度可参考上面 更多详细介绍 -> 1. 屏幕的输出方向)
if __name__ == "__main__":
  convert(path='demo.png', rotage=3)

  3. 将生成代码复制到imagedata.cpp

    #include "imagedata.h"
#include <avr/pgmspace.h>


unsigned char IMAGE_DATA[] PROGMEM = {
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
......
0xff, 0xff, 0xff, 0xff, };

  4. 在Arduino IDE上传代码 输出图像

    void setup()  // 此区域代码硬件只执行一次
{
  Serial.begin(115200);
  epd.Clear();
  epd.Init(FULL);
  epd.Display(IMAGE_DATA);
  epd.Sleep();
}

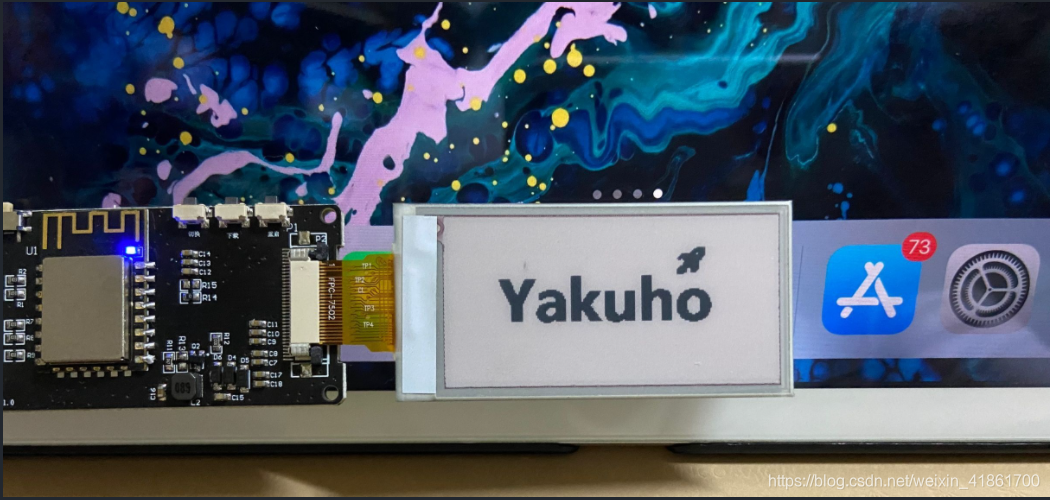

  5. 输出效果
    在这里插入图片描述
