原因：需要对原PCB进行升级改制，但由于需要兼容原贴片机、自动插件机及FCT自动化检测，所以不能动原PCB上已有器件，只可新增，而现原工程原理图与PCB的库没有了，无法通过原理图导入PCB。

解决办法：直接在原PCB上手工添加器件并设置器件引脚网络

操作记录

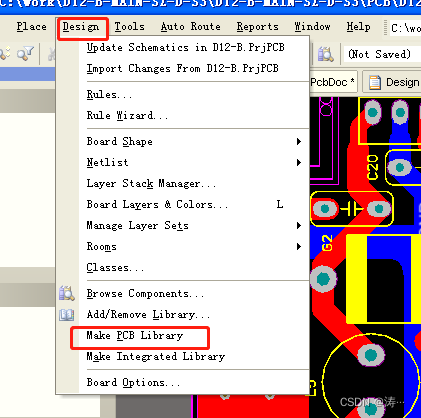

第一步：生成元器件库

对原PCB生成PCB库
在这里插入图片描述

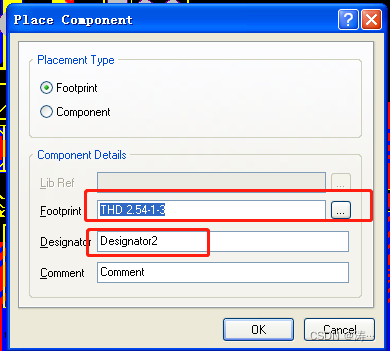

第二步：根据设计，添加器件
快捷键：P+C
在这里插入图片描述

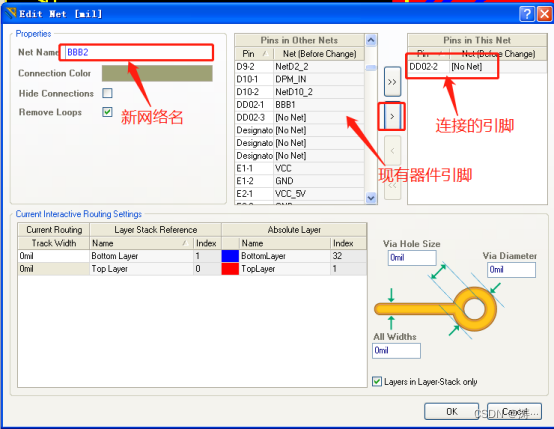

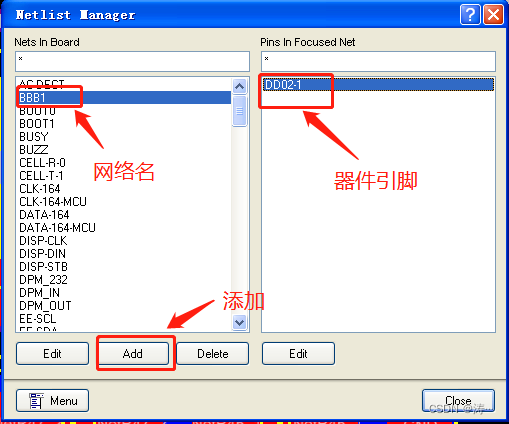

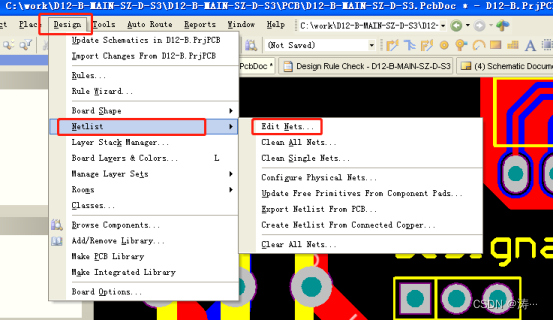

第三步：添加新网络
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
第四步：画PCB(略)

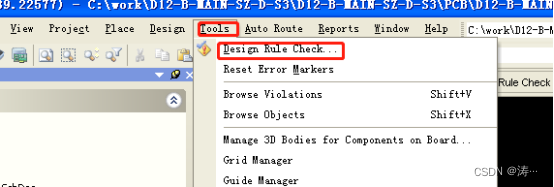

第五步：检测（同正常的原理图导入检测）
在这里插入图片描述
第六步：拼板制作，并注明生产工艺要求，送打样
