什么是电源的纹波和噪声？

1、本文内容如有错误，欢迎交流指正。
2、本文仅作为本人学习笔记，部分内容来源于网络、书籍，如涉及侵权，请联系删除。

什么是纹波？

纹波是就是电源本身的一种周期性波动。

直流稳定电源一般是由交流电源经整流稳压形成的，在这过程中交流分量是无法完全处理的，叠加交流分量以后电源就会周期性波动。

什么是噪声？

噪声就是来自其他器件或者电源本身的干扰，类似于电磁干扰之类的引起的。

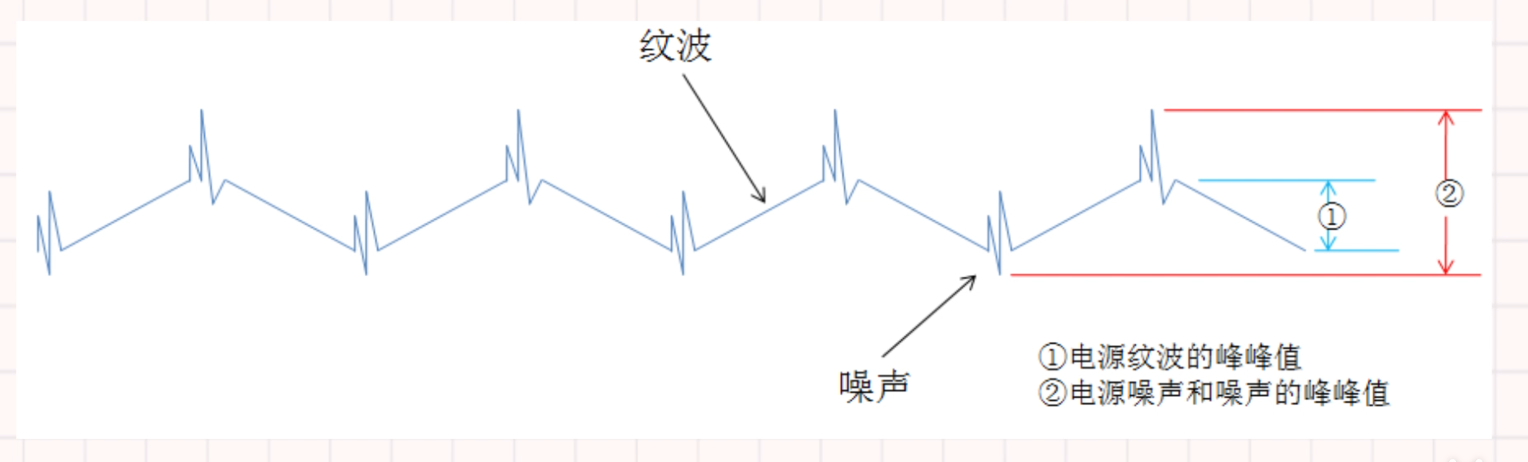

用一张图片来说明：

如何测量纹波：

1、示波器探头衰减倍数使用1X（一般探头有10X和1X模式），且示波器设置为X1模式；
2、示波器使用纹波测试用的纹波测试弹簧，不要使用一般测试时使用的鳄鱼夹接地线（会引入更多噪声）；
3、示波器带宽调整为20MHz，这样可以屏蔽掉部分高频噪声；
4、示波器电压刻度先调整为10mv一格，如果纹波较小，可将刻度进一步调小，如果纹波过大可将刻度进一步调大；
5、示波器时间刻度调整为20ms一格，如果要看详细的纹波可能要根据纹波的频率进一步调整，以LTM4644芯片的纹波为例，芯片厂测试纹波时的刻度为500us一格；

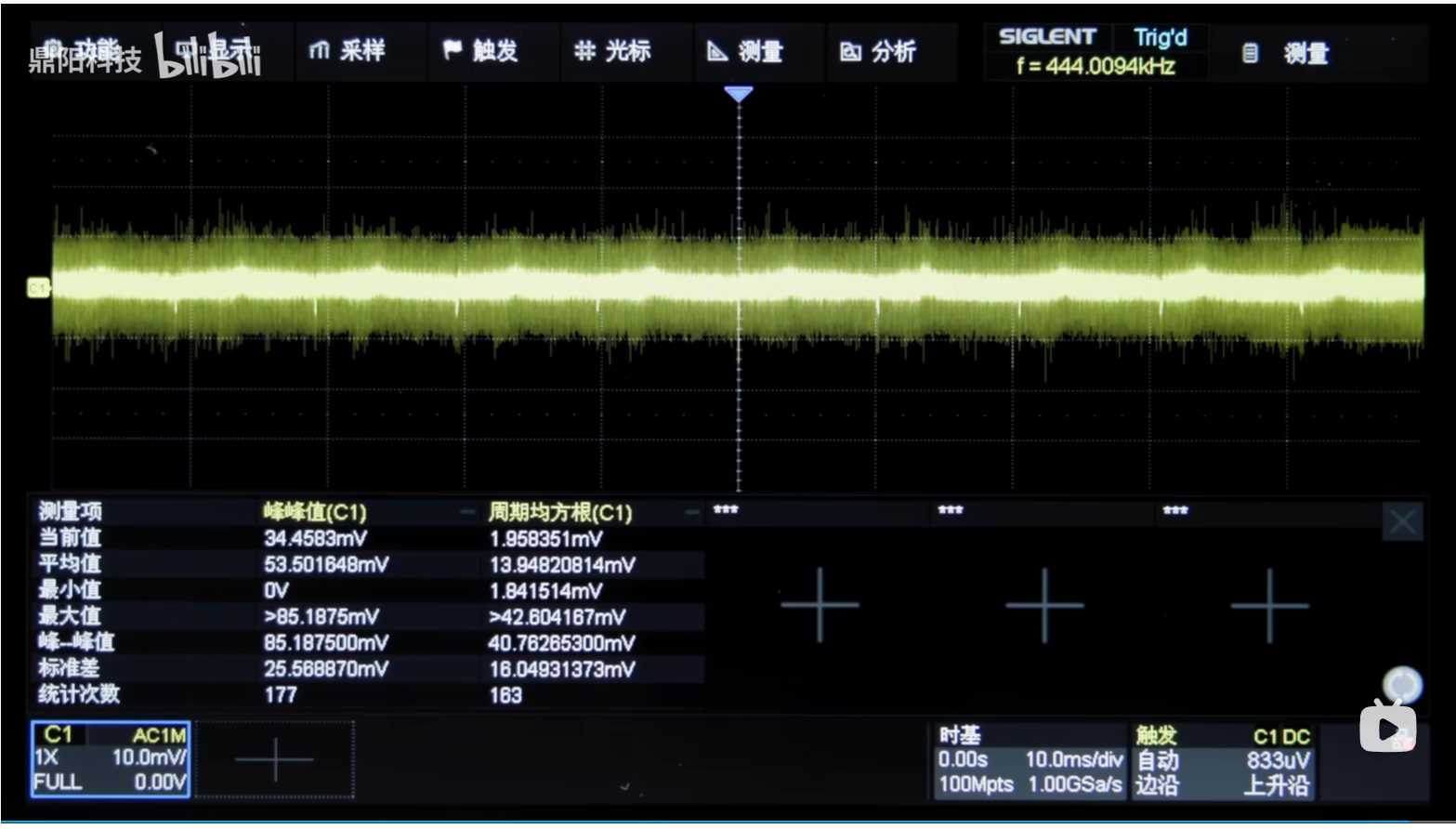

6、示波器自动测量显示的峰峰值即为纹波的值，这里看了bilibili上的一些视频，大家似乎都是直接看的示波器自动测量值，不会手动测量。‘

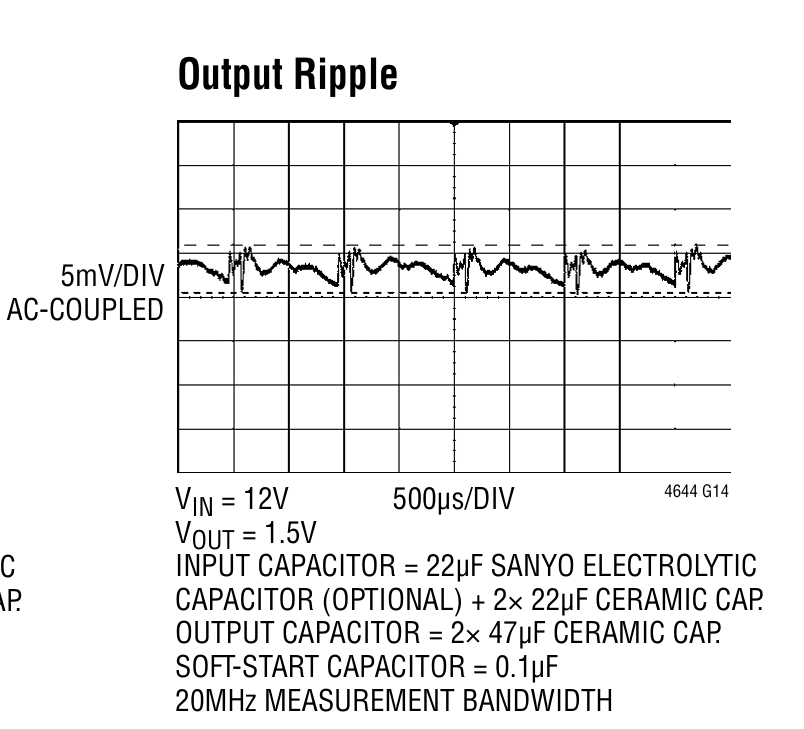

LTM4644纹波：

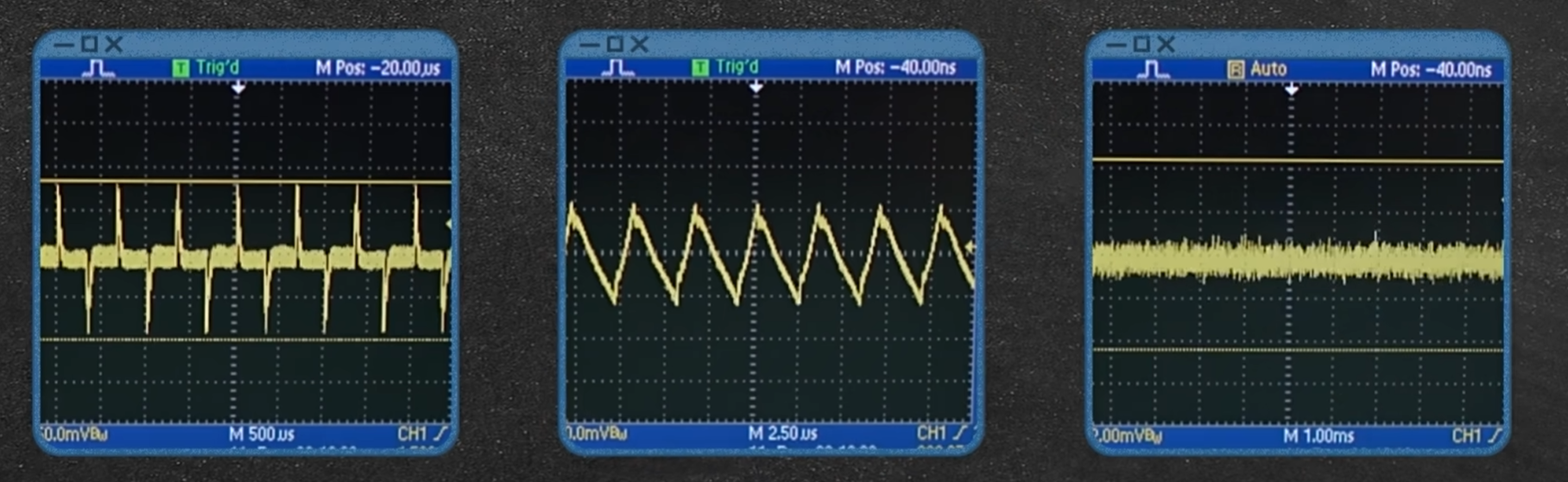

实际测量时可能看到的纹波波形：

以上三种波形都是实际测量时可能得到的波形，但是严格来说，只用中间的这个波形是纹波波形，但在实际测量纹波大小的时候，我们可能不考虑这么多，无论是以上那种波形，我们都认为示波器自动测试得到的峰峰值是我们测量得到的纹波值，对纹波要求特别严格的电路除外。

如何测量噪声

1、测量噪声的步骤与测量纹波的步骤完全一致，区别是测量噪声时需要把示波器的带宽调整为全频带而不是20MHz，因为很多噪声是高频的。
2、 噪声的值，同样是看峰峰值。

噪声的实测波形图示例：
