简单理解推挽输出和开漏输出

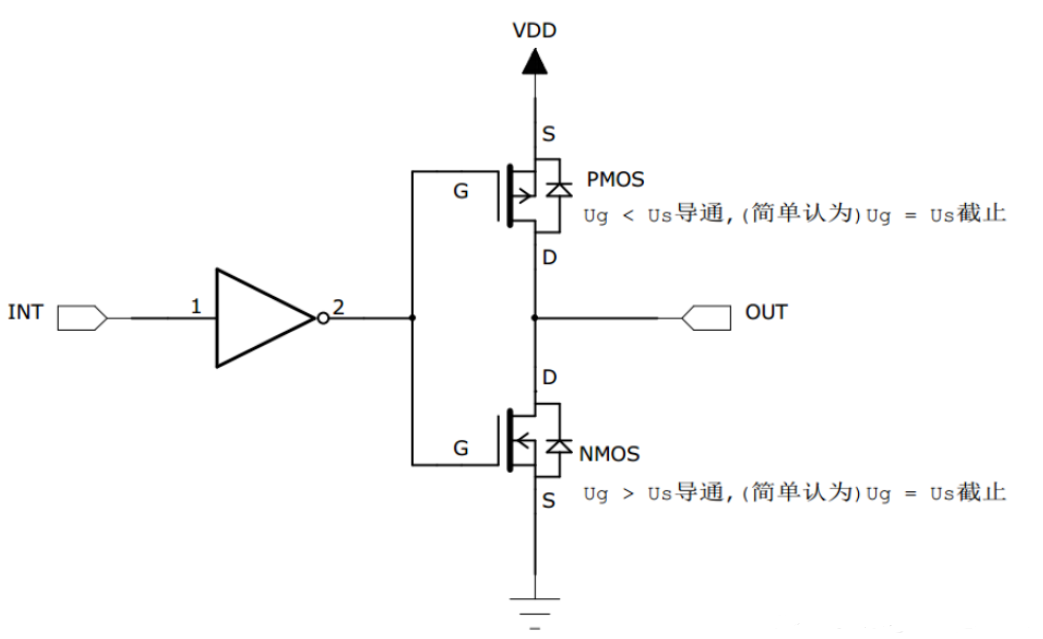

推挽输出原理图：

特点：
1、INT=1时，OUT=VDD；INT=0时，OUT=GND。
2、推挽输出的两种输出状态，一种是PMOS管S级端的电压VDD，一种是NMOS管S端的地GND。

开漏输出原理图：

特点：
1、INT=0时，OUT=GND；INT=1时，OUT=VDD。
2、开漏输出的两种状态，一种是NMOS管S端的接地GND，一种是上拉电阻端的上拉电源VDD。

推挽输出与开漏输出的区别：

1、开漏输出可以线与，而推挽输出不可以：可以把多个开漏输出模块连接在一起，只要有一个开漏输出为低，那么整条线就是低了，而推挽输出不可以这样做，如果把多个推挽输出模块连接在一起，其中一个输出高，一个输出低，就会短路烧毁芯片。I2C芯片的输出管脚就是开漏输出，所以可以总线上可以连接多个I2C设备。
2、推挽输出对外的驱动能力来源于芯片，而开漏输出对外的驱动能力来源于上拉电阻。
