Simulink代码生成自动化操作（三）——GUI制作

本教程第三讲，主要讲解GUI制作和对python的调用。实现的功能为：点击按钮后，弹出对话框，选择相应的simulink文件，然后自动配置Simulink Configuration 并生成代码，最后自动挑选C和H文件。
一.准备工作

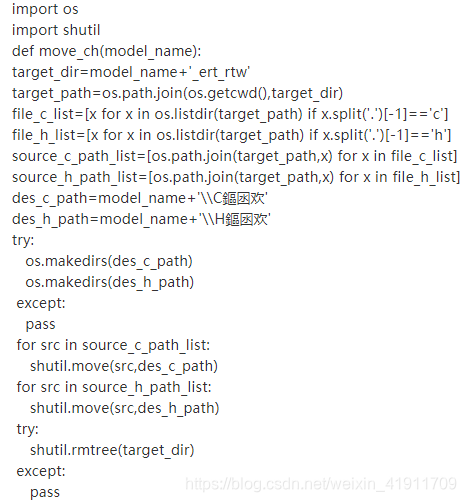

①下载并安装python3,将《Simulink代码生成自动化操作(二)》中的python封装成如下函数，并命名为find_CH_File.py（可以随便命名，但是要与后面导入的命令一致）
②找到python.exe文件所在的位置，在matlab中运行pyversion+
python.exe文件所在的位置 ，这样我们就能够正常调用python了。
例如：pyversion C:\Programs\Python\python.exe
二.GUI制作

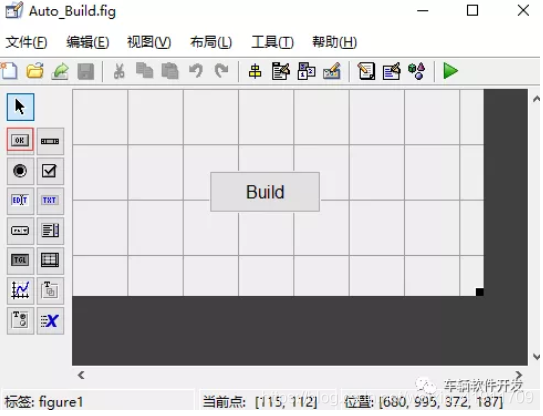

①本次制作只涉及一个按钮的控件，使用GUIDE，拖动一个PushBottm。

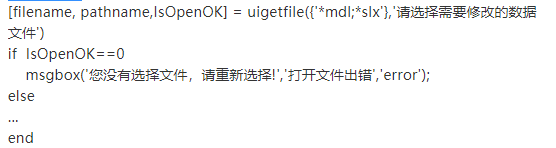

②增加一个对话框: 用来获取simulink文件的文件名和路径
代码如下：

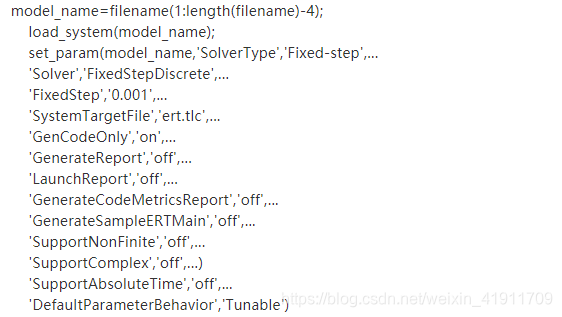

③编写配置Configuration命令：用来自动配置Embedded Coder,详见《Simulink代码生成自动化操作（一）》
代码如下：（这里设置不自动生成和打开report，因为后面要删除文件夹）
④编写编译命令：因为GUI的数据空间不在base workspace,直接使用rtwbuild命令会找不到生成的代码，所以这里先使用命令行设置simulink代码生成目录为当前simulink文件所在的目录。又因为这一设置对所有的simulink文件都有效，凡是在simulink界面进行编译，都会生成到这个文件夹。为避免对后续编译造成影响，设置命令行，编译后将设置还原。
代码如下：

⑤python文件调用
代码如下：
三.总结
将上面③④⑤代码加入②的后面，即可实现本教程的功能。关注本公众号，后台回复‘Simulink代码生成自动化工具’即可获得全部文件。如果觉得有用，请点击看看，或者进行转发，谢谢。后续将分享更多教程。
