1、求解器
- HFSS求解器是传统的基于有限元法(FEM)的求解器,是一直以来采用的最经典的求解器

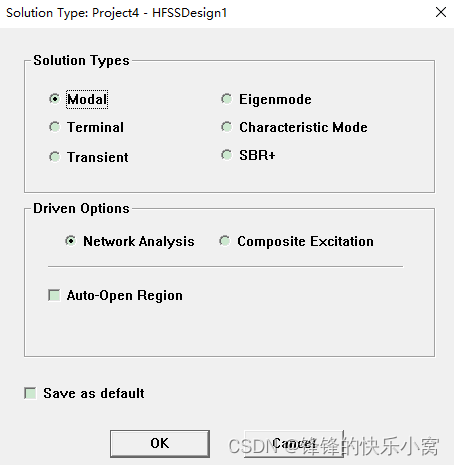

- 如图1 所示可以打开并设置HFSS求解类型
求解类型名称 | 中文解释 |
---|---|
Model | 模式驱动求解类型 |
Teminal | 终端驱动求解类型 |
Transient | 瞬态求解类型 |
Eigenmode | 本征模求解类型 |
Characteristic Mode | 特征模式求解类型 |
SBR+ | 弹跳射线法求解类型 |
- Network Analysis 和 Composite Excitation
① Network Analysis:选中这个复选框,会保存每个端口分别激励情况下的场数据,这些数据是可以用于端口场后处理,也就是说在求解结束后可以直接改变任意端口的馈电副相,且不需要重新计算即可得到远、近场数据的更新
② Composite Excitation:仅保存当前激励设置下的一组场数据,因此使用该求解类型时,需要预先设置好每个端口的馈电幅度相位
~~~~ 求解结束后,不支持端口场后处理,不提供S/Y/Z参数结果,输出结果仅包括当前激励设置下的远/近场数据、端口特征阻抗、传播常数
2、模式驱动求解类型
- 以模式为基础计算 S S S参数
- 根据导波内各模式场的入射功率和反射功率来计算 S S S参数矩阵的解
3、终端驱动求解类型
- 以终端为基础计算多导体传输的 S S S参数
- 根据传输线终端的电压和电流来计算 S S S参数矩阵的解
4、本征模式求解类型
- 本征模式求解器主要用于谐振问题的设计分析
- 可以用于计算谐振结构的谐振频率和谐振频率处对应的场分布,以及计算谐振腔体的无载 Q Q Q值
- 使用时需要注意以下几点:
① 不需要设置激励方式
② 不需要定义辐射边界条件
③ 不能进行扫频分析
④ 不能包含铁氧体材料
⑤ 只有场解结果,有没有 S S S参数求解结果
5、瞬态求解类型
- 瞬态求解类型时HFSS的是时域法求解器,基于间断伽辽金有限元法(Discontinuous Galerkin Method,DGTD),支持共形的非均匀四面体网格和自适应网格加密技术
- 瞬态求解类型典型应用的领域包括采用脉冲激励类型的仿真,如探地雷达、超宽带天线、瞬态RCS、雷击、静电放电等,短时激励下的瞬态场显示,**时域反射阻抗(TDR)**等
