一、整体仿真流程
1、设置求解模式(modal / terminal)

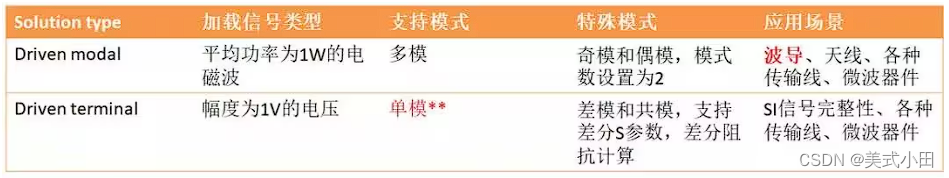

modal和terminal模式的区别
modal: 端口处输入平均功率为1W的电磁波,每种模式的功率均相同;基于此输入功率,计算各端口处的电磁波入射功率和反射功率,进而得到每个端口的S参数.
terminal: terminal处输入1V的电压(各种频率的正弦波),每个terminal处加载的电压都为1V;计算各terminal处的入射电压和发射电压,进而得到每个端口的S参数.
2、设置单位mm,天线建模
3、加激励(lumped / waved)

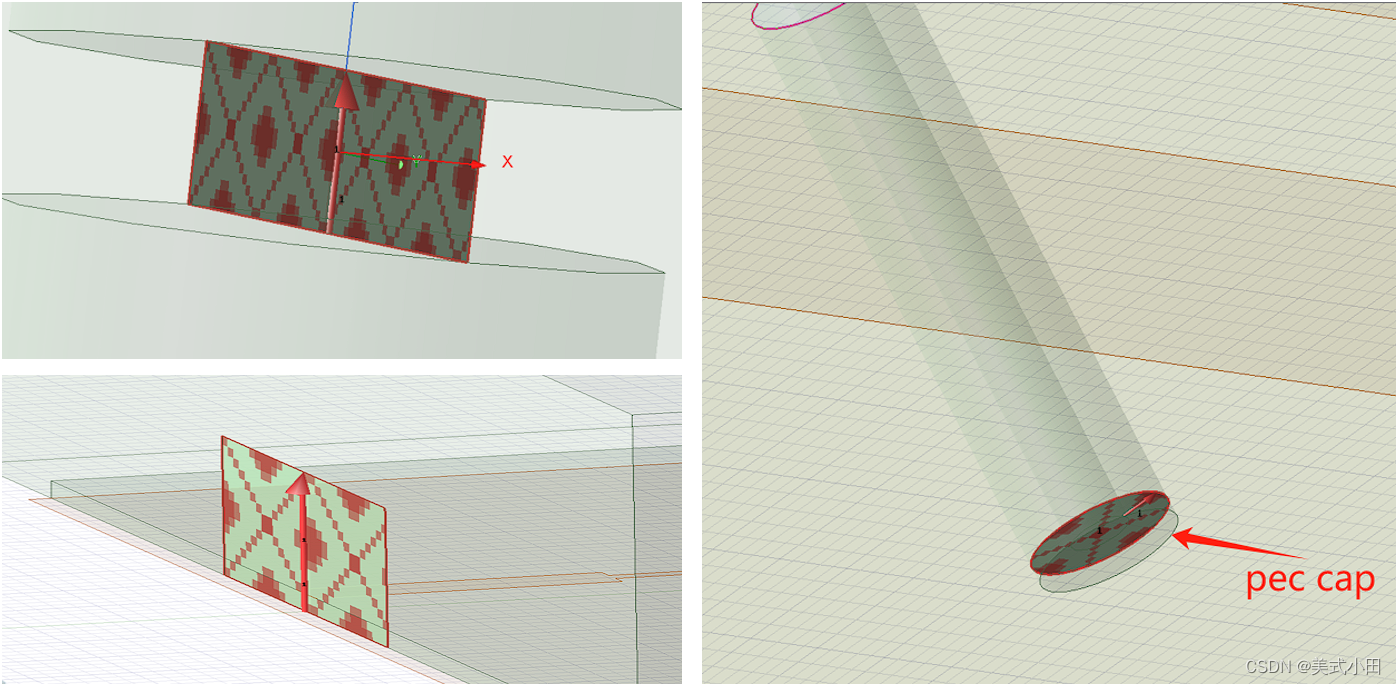

lumped port:建rectangle选中点积分线
waved port: 空气盒子的边界要和port重合,这样就能指定waveguide的传播方向;若在内部使用wave port(同轴线)就要延长一部分peccap,同样也是为了指定波导传输方向
4、加空气盒子Airbox
5、设置solution frequency,扫频范围
6、Validation Check
7、Analyze运行
二、Dipole半波偶极子天线
半波偶极子天线由两根直径和长度都相等的直导线组成,每根导线的长度为1/4个工作波长。导线的直径远小于工作波长,在中间的两个端点上由等幅反相的电压激励,中间端点之间的距离远小于工作波长,可以忽略不计。
1. 电流分布
2. 辐射场和方向图
3. 方向性系数
4. 辐射电阻
5. 输入阻抗
三、HFSS仿真
设计指标:中心频率3GHz的半波偶极子天线,总长度0.48λ,半径λ/200,集总端口激励,端口距离0.24mm,辐射边界和天线的距离λ/4
设计结构:
S11:-10dB带宽2.77GHz~3.234GHz,带宽15.53%
VSWR:VSWR<2等价于反射系数Γ<1/3
输入阻抗Z11:可以发现2.9855GHz下的阻抗为73.9Ω,和上述理论的输入阻抗一样
要先定义radiation,才能在result看场型图
E面:phi=0
H面:theta=90,很明显的全向天线
3D远场图:经典apple
极化方向:GainTheta和GainTotal重合了,表示theta方向的增益是主要的增益方向,所以dipole的极化方向是垂直极化,是线极化的一种
四、参数分析
偶极子两个壁的长度和约为半波长,半径为λ/200,所以长度主要影响谐振频率
两个壁的间距gap会稍微影响谐振频率,带宽影响不大
