HFSS学习笔记之数据后处理——数值结果-----------锋锋的快乐小窝

求解分析完成后，从主菜单栏选择【HFSS】👉【Results】命令，或者右键单击工程树下的【Results】节点，可以弹出查看 HFSS 各种分析求解数值结果的命令
对于本征模求解器、模式驱动求解器、终端驱动求解器和瞬态求解器这 4 种求解类型，分析求解的数据和显示的数值结果也有所不同

1、数值结果的显示方式

HFSS后处理模块能以多种方式来显示分析数值结果,这些数值结果的显示方式包括以下几种：
- Rectangular Plot：直角坐标图形显示。
- Polar Plot：极坐标图形显示。
- Radiation Pattern：辐射方向图。
- Data Table：数据列表显示。
- Smith Chart：史密斯圆图显示
- 3D Rectangular Plot：三维直角坐标图形显示
- 3D Polar Plot：三维球坐标图形显示。

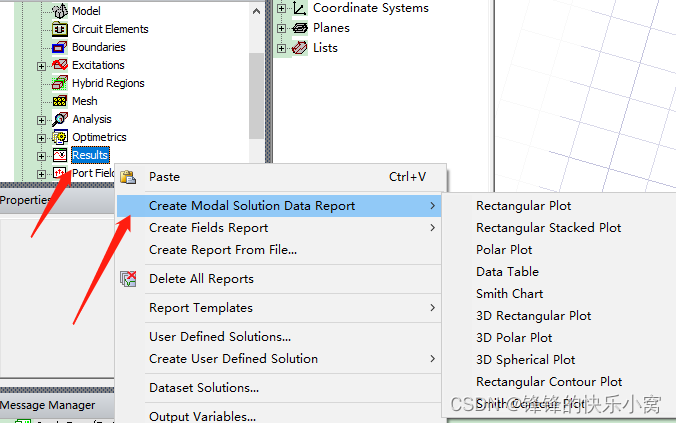

对于模式驱动求解类型，右键单击工程树下的【Results】节点，从弹出菜单中单击【Create ModalSolution Data Report】命令，可以打开数据后处理显示方式子菜单，选择所需要的数据显示方式，如图 1 所示
对于终端驱动求解类型，右键单击工程树下的【Results】节点，从弹出菜单中单击【Create Terminal Solution Data Report】命令，可以打开数据后处理显示方式子菜单，选择你所需要的数据显示方式
对于本征模求解类型，右键单击工程树下的【Results】节点，从弹出菜单中单击【Create Eigenmode Parameters Report】命令，可以打开数据后处理显示方式子菜单，选择你所需要的数据显示方式
对于瞬态求解器类型，右键单击工程树下的【Results】节点，从弹出菜单中单击【Create Terminal Parameters Report】命令，可以打开数据后处理显示方式子菜单，选择你所需要的数据显示方式

在这里插入图片描述

图1 选择后处理数据显示方式

2、数值结果类型

HFSS 在求解计算时，既会分析计算系统内建的性能参数(如 S 参数)，也会计算用户自定义的输出变量参数
因此，在数据后处理时，既可以显示内建的性能参数分析结果 (如 S参数)，也可以显示用户自定义的输出变量参数分析结果
对于本征模求解器、模式驱动求解器、终端驱动求解和瞬态求解器这 4 种求解类型，在求解分析完成后，数据后处理模块所处理和显示的数值结果类型也有所不同，其中：
本征模求解类型只分析本征模参数，在数据后处理结果中也只显示本征模参数值
瞬态求解类型分析器件的时域特性,数据后处理模块中能够显示的数值结果除了传统的 S 参数等频域参数外，还能显示像TDR一类的时域参数。
模式驱动求解类型在求解计算过程中会分析计算S参数、电压驻波比等数据
在求解分析完成后，数据后处理模块中能够显示的数值结果参数类型有以下11种：
- Outpu tVariables：用户自定义的输出变量
- S Parameter：散射参数
- Y Parameter：导纳参数
- Z Parameter：阻抗参数
- VSWR：电压驻波比
- Gamma：复数形式的传播常数
- Port $Z_0$ :端口特征阻抗
- Active S Parameter
- Active Y Parameter
- Active Z Parameter
- Active VSWR
对于终端驱动求解类型，仿真计算的性能参数以及仿真计算完成后数据后处理模块中能够显示的数值结果参数，和模式驱动求解类型相比，大部分都是相同的
但是因为终端驱动求解类型不计算传播常数，因此后处理模块不会显示传播常数的结果
另外，由于终端驱动求解类型需要计算终端的电压，因此后处理模块可以显示电压传输矩阵
终端驱动求解类型在求解分析完成后，数据后处理结果中可以显示的数值结果参数类型有如下 12 种
- Outpu tVariables：用户自定义的输出变量
- S Parameter：散射参数
- Y Parameter：导纳参数
- Z Parameter：阻抗参数
- VSWR：电压驻波比
- Power：功率
- Voltage Transform matrix：电压传输矩阵
- Port $Z_0$ :端口特征阻抗
- Active S Parameter
- Active Y Parameter
- Active Z Parameter
- Active VSWR

3、输出变量

HFSS 在分析计算和数据后处理过程中，除了能够计算、处理系统内建的参数外，还能够计算、处理用户自定义的输出变量

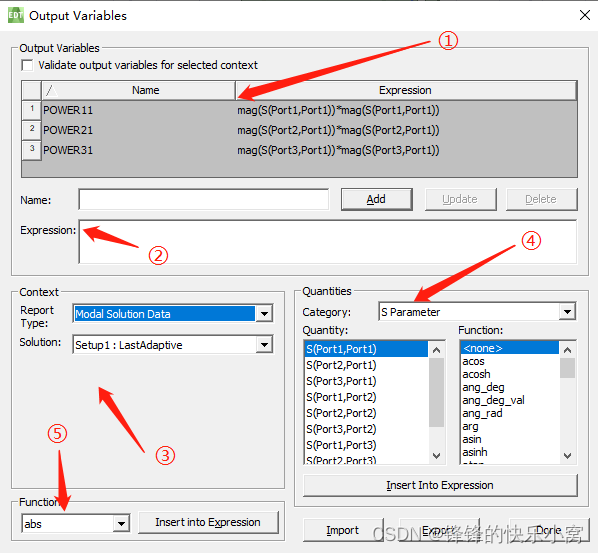

右键单击工程树下的【Results】节点，从弹出菜单中单击【Output Variables】命令，打开如图 2 所示的 Output Variables 对话框，在该对话框中可以添加和定义输出变量
Output Variables 对话框由5个部分组成：
- ①：列出了设计中已经定义的输出变量
  - 当前设计中已经定义了一个出变量 Power11，且 $P o w er 11 = ma g (S (P or t 1 ， P or t 1)) * ma g (S (P or t 1 ， P or t 1))$
- ②：可以输入、编辑输出变量的名称和表达式
  - 在 Expression 项输入变量表达式时，HFSS 会自动检查表达式的正确与否
  - 如果表达式的字体是 $\color{red}{红色}$ 的，说明表达式 $\color{red}{有误或者不完整}$
  - 如果字体是 $\color{blue}{蓝色}$ 的，说明表达式是 $\color{blue}{正确的}$
- ③：Context 部分：用于选择参数类型 (Report Type)和求解设置项(Solution)
  - 选择不同的参数类型会影响到 ④ 和 ⑤ 两处列表中的参数和表达式函数
- ④：在③处的【Expression】项内如果全部手动输入变量表达式，有时难免会出现一些错误
  - 借助于此处的【Quantity】列表和【Function】列表，可以更加方便、准确地定义输出变量表达式
- ⑤：单击此处的下拉列表可以选择 HFSS 中定义的数学函数
  - 例如 abs 表示求绝对值函数，cos 表示余弦函数等
  - 单击此处的【Insert Into Expression】按可以把选择的数学函数插入到 ② 处的【Expression】项变量表达式中

图2 Output Variables 对话框

4、查看数值结果的操作步骤

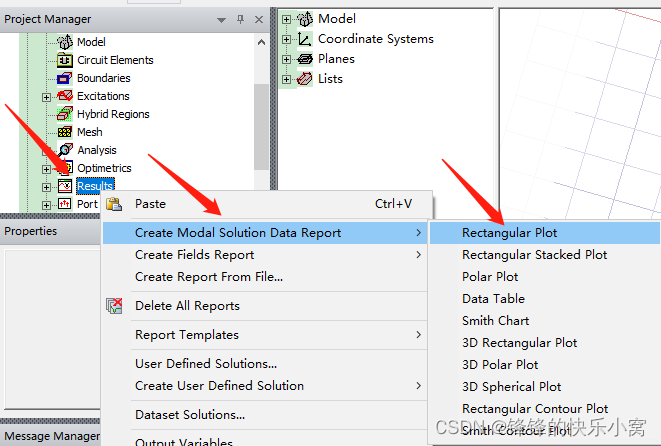

如图 3 所示为用直角坐标系图形显示S参数的具体步骤
右键【Results】👉【Create Model Solution Data Report】👉【Rectangular Plot】，打开如图4所示的结果报告对话框

图3 用直角坐标系图形显示S参数的具体步骤

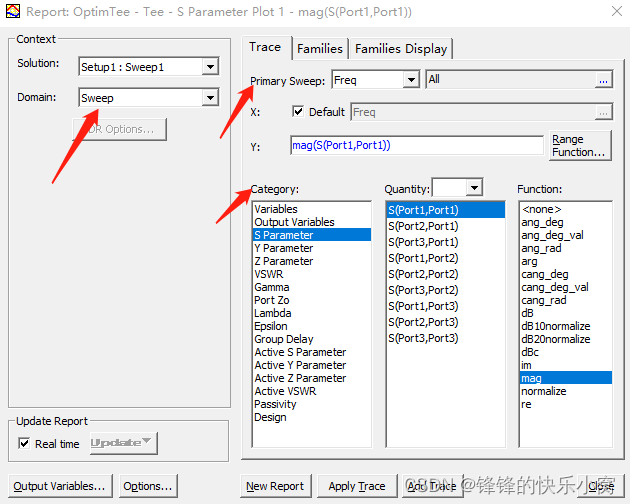

在如图 4 所示的对话框：
- Solution：设置求解项
- X：设置横坐标 x 轴的参数
- Y：设置纵坐标 y 轴的参数
- Category：列出了所有可以显示参数
- Quantity：列出了选中的 Category 的所有参数
- Function：列出了选中 Category 的参数的所有相关的数学函数

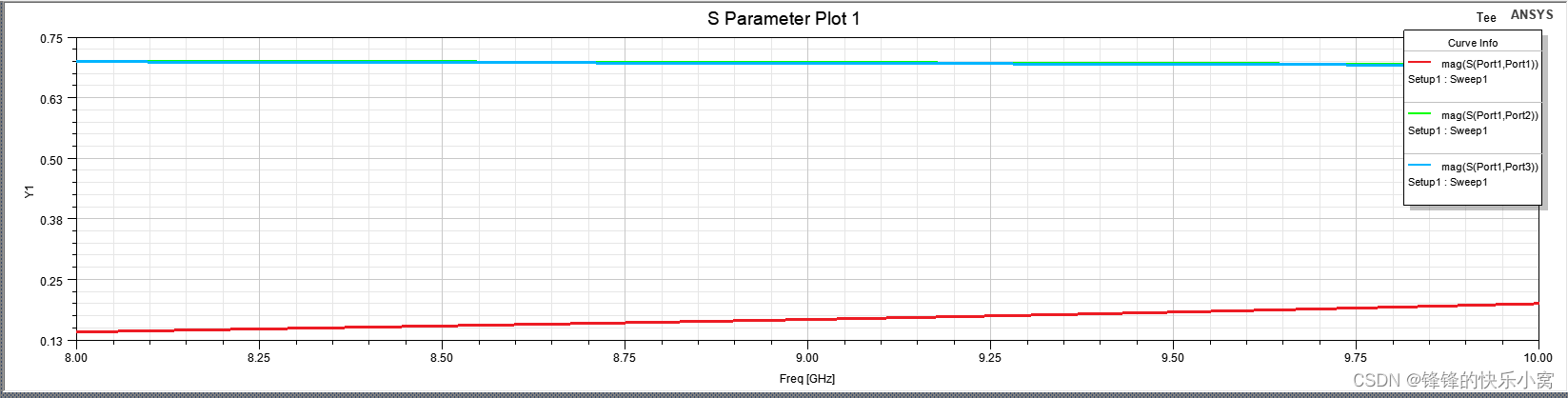

- 单击New Report 生成新的报告，会自动出现在【Result】结点下，默认名称为 S Parameter Plot n， $(n = 1 、 2 、 3 \dots\dots)$
