HFSS学习笔记 22 设计检查和运行仿真分析

HFSS学习笔记之设计检查和运行仿真分析-----------锋锋的快乐小窝

图1 **设计检查流程**

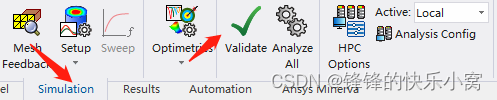

1、设计检查

• 如图 1 所示，从菜单栏中选择【HFSS】👉【Validation Cheek】操作命令，或者单击工具栏在，既可以执行设计检查操作，会弹出如图 2 所示的 Validation Check 对话框

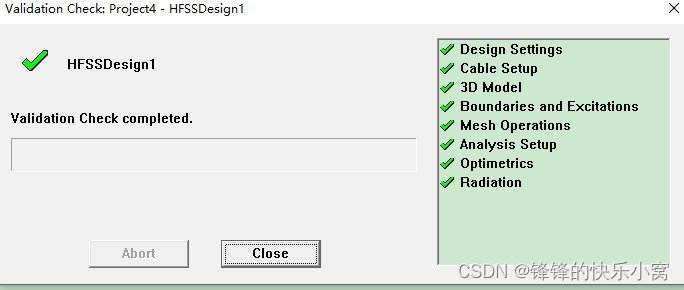

图2 Validation Check对话框

2、运行仿真分析

• 如图3所示，如果设计检查中，所有步骤都是正确且完整的，就可以运行仿真分析了
  HFSS 中有3 种操作式用来运行仿真分析
  • ① 从主菜单栏选择【HFSS】👉【Analyze All】操作命令

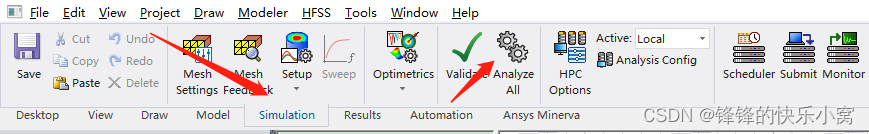

  • ② 单击工具栏的按钮

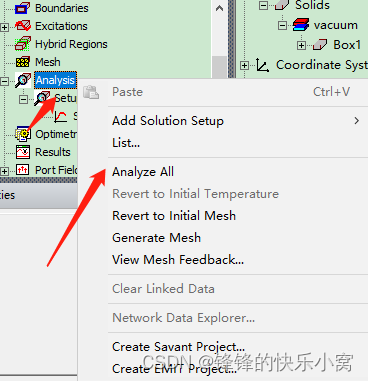

  • ③ 选中工程树下的Analysis 节点，单击右键，从弹出菜单中选择【Analyze All】操作命令

图3 运行仿真分析操作

• 上述三种操作方式执行的都是运行当前设计中所有求解设置项和扫频设置项的仿真分析
• 如果只需要运行当前设计中某个求解设置项或者某个扫频设置项，可以在工程树下选中该求解设置项或者扫频设置项，然后单击右键，从弹出菜单中选择【Analyze】 命令。
