Ω(数字信号频率),每Ts秒采样一次,采样时刻可以用t=n*Ts表示。采样值可以用x(nTs)表示。同一个采样值在数字域中标记为x[n],则x(nTs)=x[n]。
在采样时刻t=nTs,模拟信号的值为:
x(nTs)=Asin(wnTs)
其中n为采样点数。通过w=2πf,频率w(弧度/秒)转换成频率f(Hz),采样时间间隔Ts可以用1/fs代替,fs是采样频率。
Asin(nΩ) = Asin(n2πf/fs)
数字频率Ω和模拟频率f的对应关系:
Ω=2π*f/fs
此滤波器π对应的模拟频率f
f=Ω2πfs =π2πfs (其中fs是采样频率)

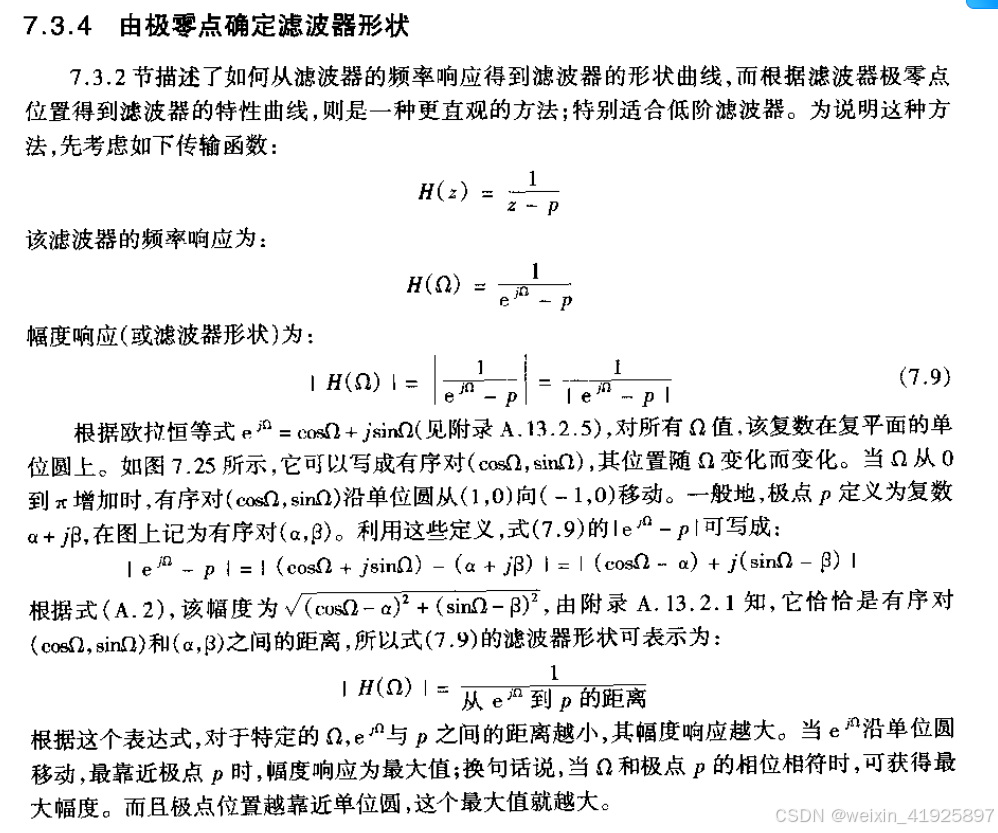

在这里插入图片描述
