肖特基二极管和PN结二极管选型比较

二极管选型相对简单，相信每个硬件工程师，都有对比过肖特基二极管与PN结二极管的差异。

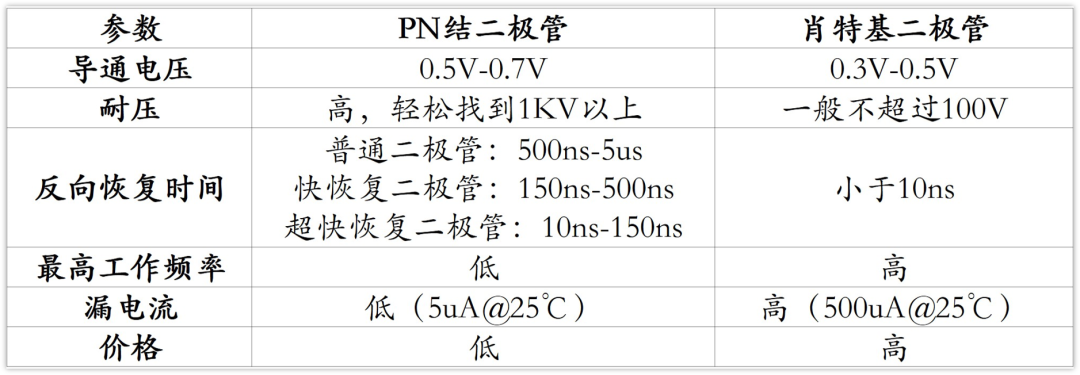

差异无非有以下结果：

表中参数，看看就好，并不严格，知道二者之间的相对大小就行了。

了解了上面参数，基本就知道什么电路，该选什么类型的二极管了。



能用PN结二极管的地方就用PN结二极管，因为价格便宜。

肖特基二极管的优势主要在速度和压降，对这两个没要求的场景，那自然选择更便宜的由PN结构成的二极管。



下面说个在实际工作中可能忽视的点。



二极管导通电压



提起二极管导通电压，估计脑子里面都是0.7V，形成这个印象其实并不好，有4点原因。



1、  这个0.7V，说的是PN结二极管，肖特基二极管要更低。

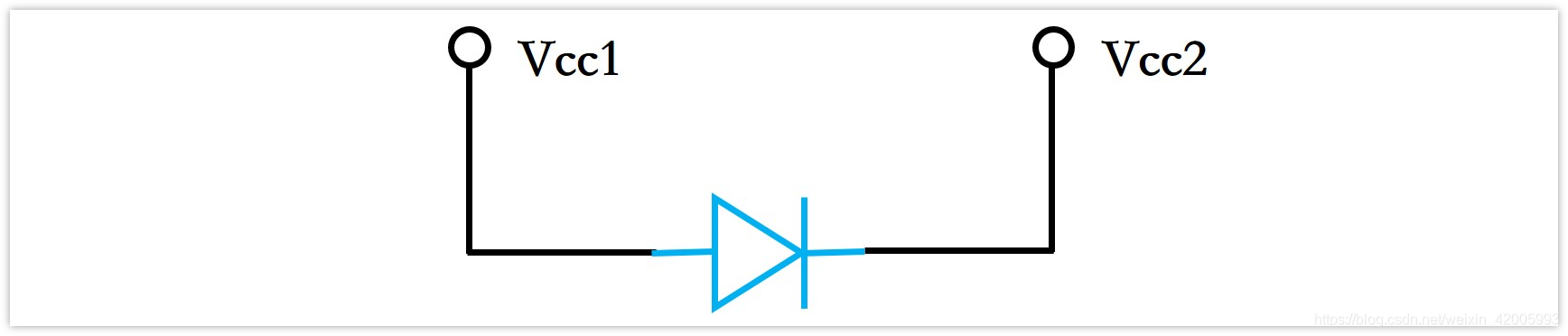

我们经常使用二极管串联在电源支路上面，防止倒灌。

那你担心过二极管上面压降太大吗？

其实你可能没有注意，在对压降有要求的地方，可能用的就是肖特基二极管，它的压降有多低呢？

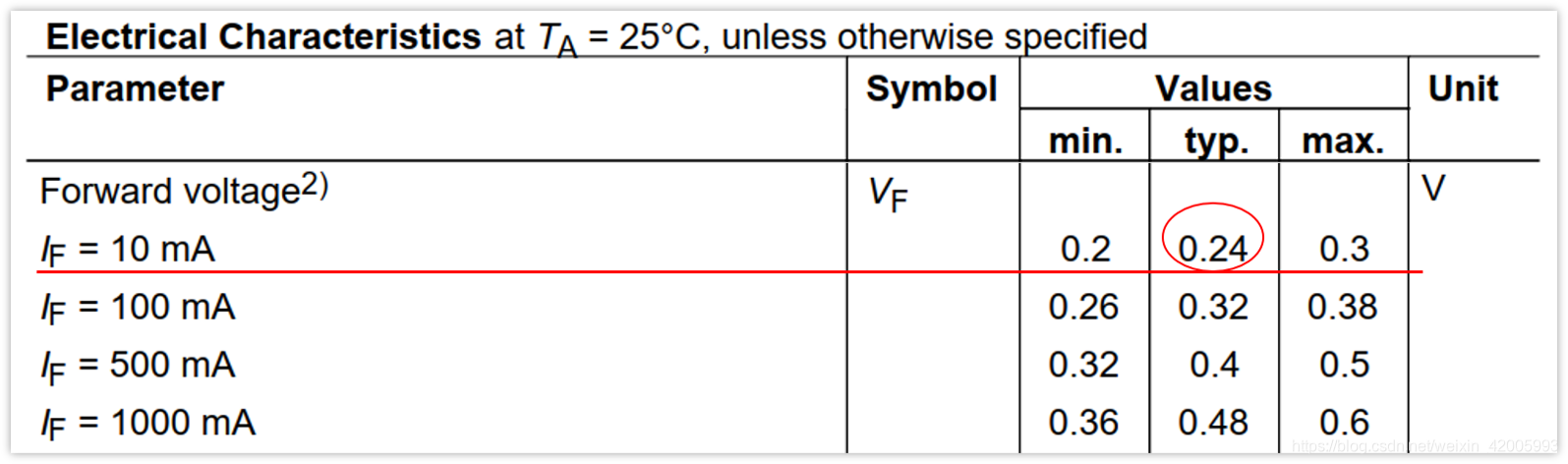

以英飞凌的BAT60BE237为例子吧，我截个图给大家看看。

你看，通过10mA的电流，压降才0.24V。

对于一些小电流防倒灌的场合，电压不能下降太多，肖特基二极管就比较实用了。如果工作电流更小，可能压降才零点一几伏。

所以，不要看到个电路中串了个二极管，就觉得这个压降是0.7V。



2、  导通电压门限，这本身就是个模糊的定义。

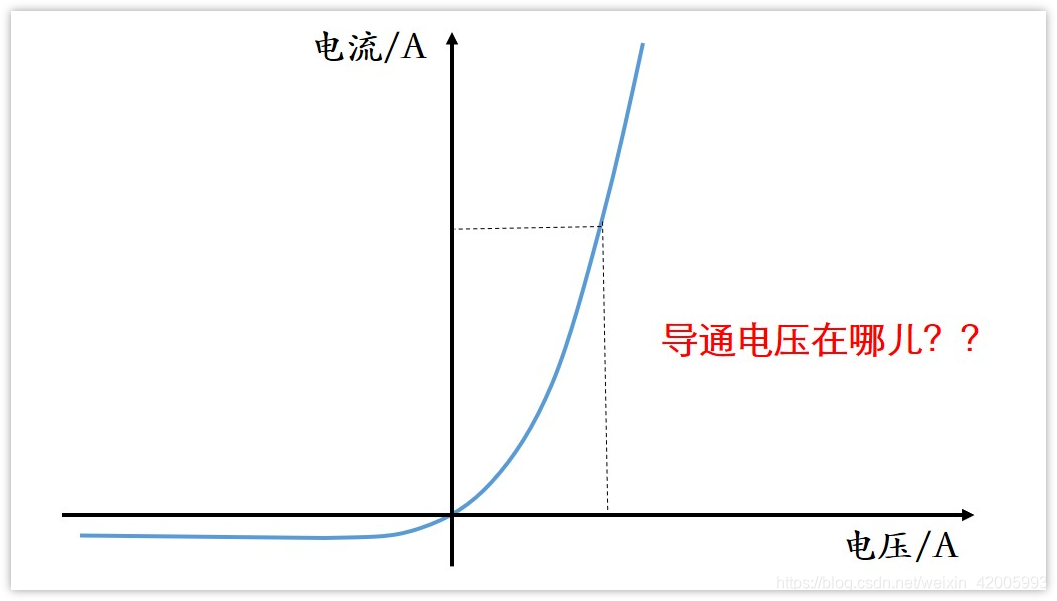

我们知道二极管的伏安特性曲线是对数关系，那到底是通过1mA电流时看作开始导通，还是10mA？100mA？



3、  导通电压有时会到1V以上，不同型号也相差比较大。

总会有用到大电流的时候，其实也不用太大，1A就行。这时PN结构成的二极管，它导通电压其实一般都到1V左右了。

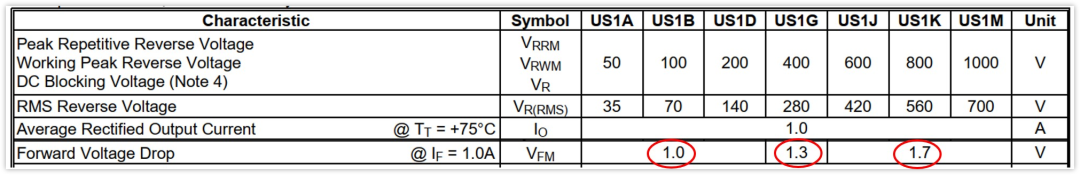

下图是DIODES品牌的超快恢复二极管系列，可以看到1A时，导通电压在1V以上，其中耐压600V以上的二极管导通电压都到了1.7V。

你还要说导通电压是0.7V吗？



4、  发光二极管导通压降差异更大

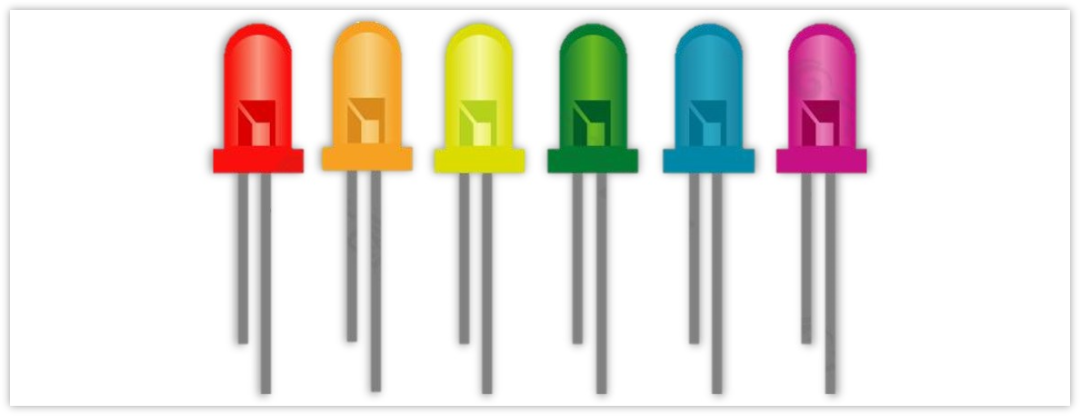

发光二极管也是二极管，不过它的区别就更大了。

发光二极管有多种颜色，他们的导通电压都不相同：例如红色为2V左右、蓝色约2.8V左右等等。



所以，在脑子里面形成潜意识，二极管导通电压为0.7V，非常不好。



二极管漏电流



这个参数，值得一提的是，肖特基二极管的漏电流，是PN结二极管的100倍左右。

还有一点就是，漏电流与温度有很大的关系。温度越高，漏电流越大。

这个原因是因为漏电流是由少子决定的，温度越高，本征激发越强烈，少子浓度会升高，所以漏电流就越大了。

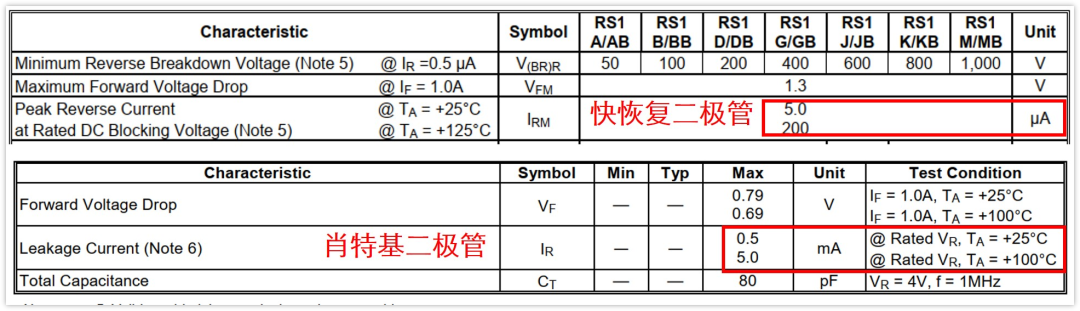

有图有真相，下面对比下某肖特基二极管和PN结二极管的漏电流大小。

可以看到，肖特基二极管漏电流较大，在125摄氏度时甚至到了5mA。

与此同时，漏电流的大小与温度有很大关系，125℃是25℃的几十倍。



其它几个参数就不细说了，简单提下

反向恢复时间：也是比较重要的参数，这个前面有文章专门讲过，就不再说了。

工作频率：由反向恢复时间决定的。

耐压：记住肖特基二极管耐压值，很难做高就行吧，一般不超过100V，当然，更高的也有，这里只说常见的。而PN结二极管可以做很高。
