单电源运放的使用

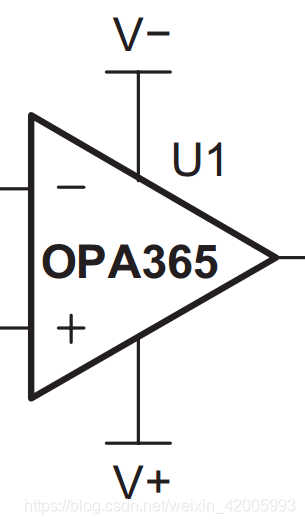

关于集成运放，我们在学校学习的时候，都是双电源的，有正电源VCC和负电源-VCC，而且运放的datasheet里面，也是标注的是双电源的。

而在实际应用中我们发现，电路一般只有正电源，不会有负电源，用电路去生成负电源也是不划算的，没人会这么做。那么要用运放的时候这么办呢？----将双电源运放电路改为单电源运放电路。

那么如何做呢？

产生一个虚地VCC/2：

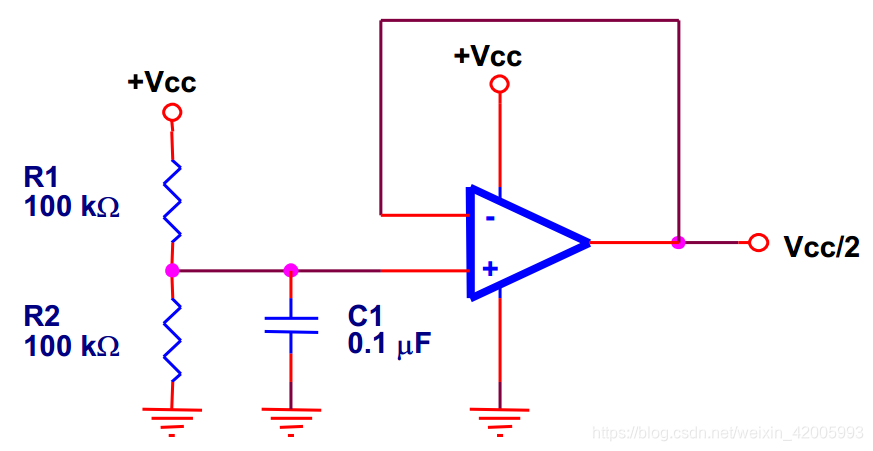

单电源工作的运放需要外部提供一个虚地，通常情况下，这个电压是 VCC/2，下图电路可以用来产生 VCC/2 的电压，实际上就是一个射极跟随器。在有些应用上面，可以直接用R1和R2分压产生VCC/2，节省一个运放。

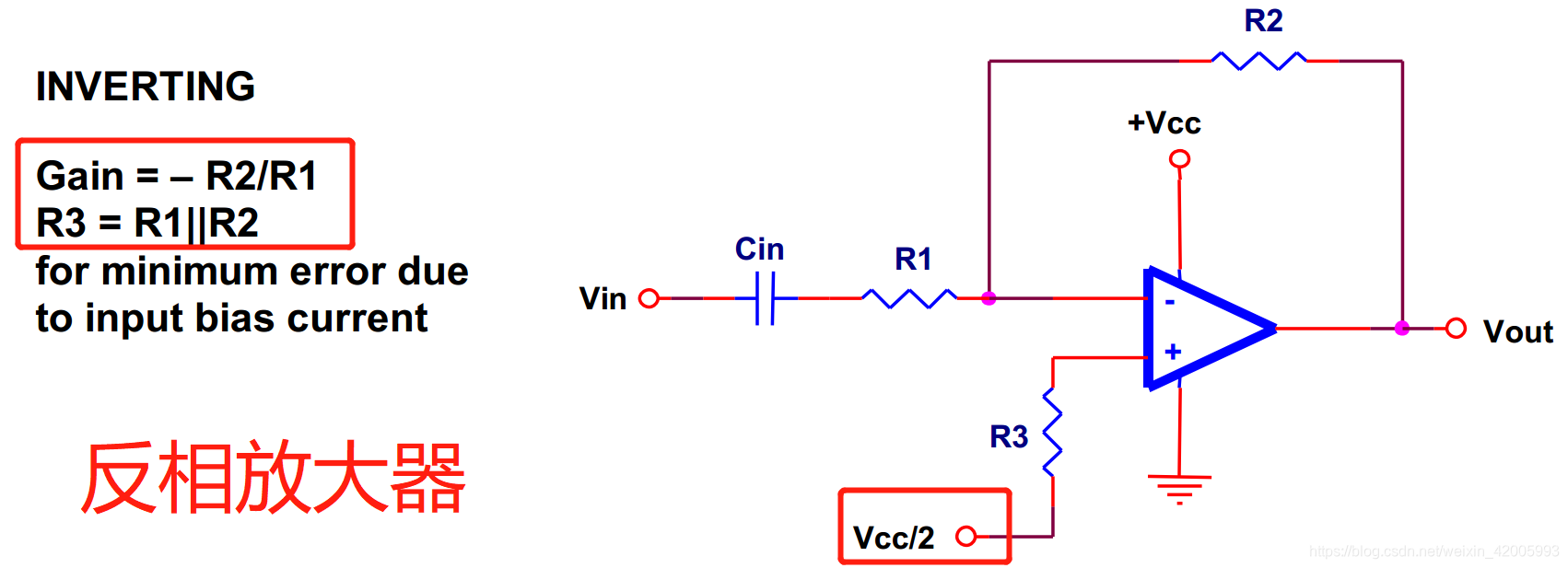

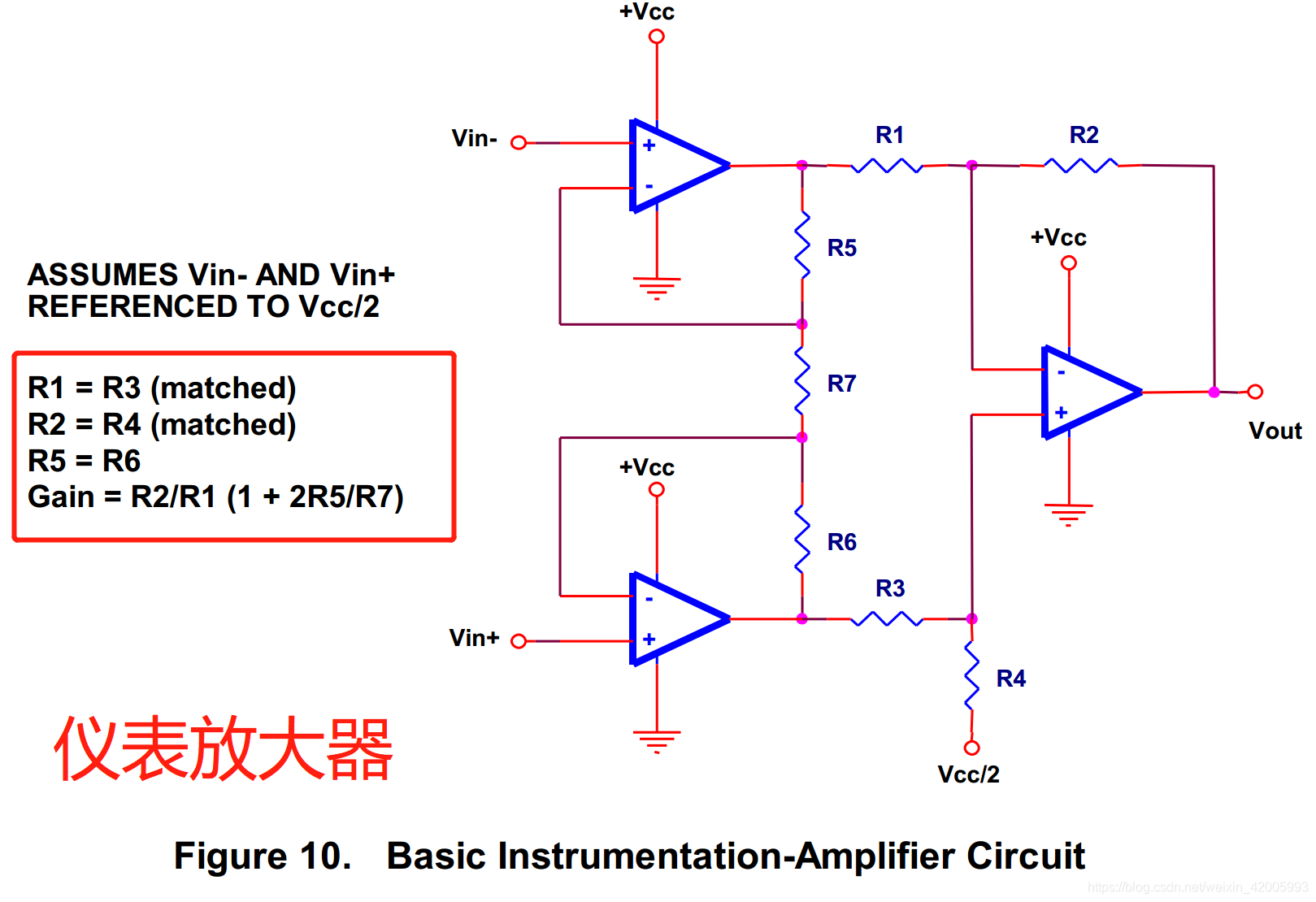

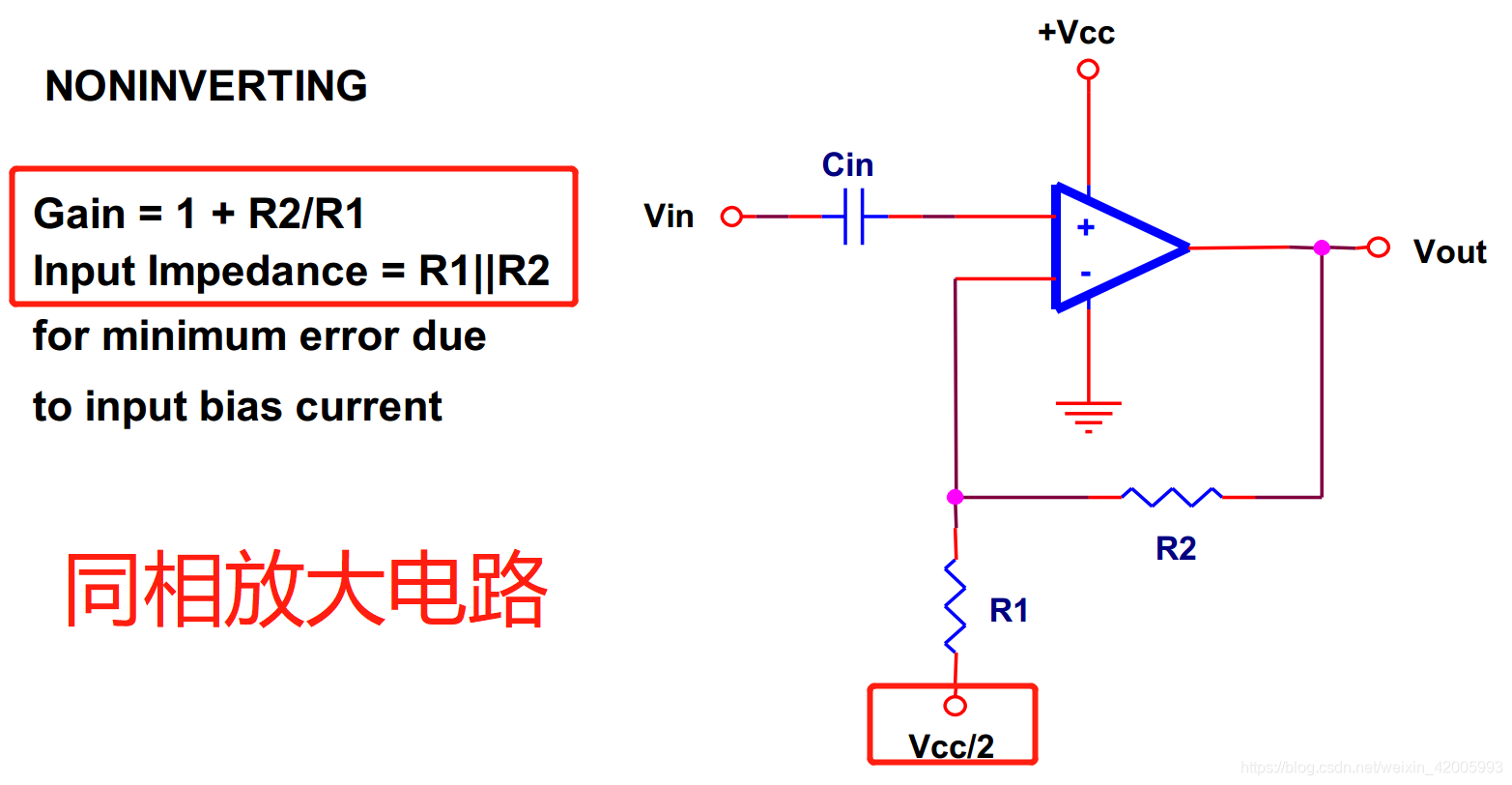

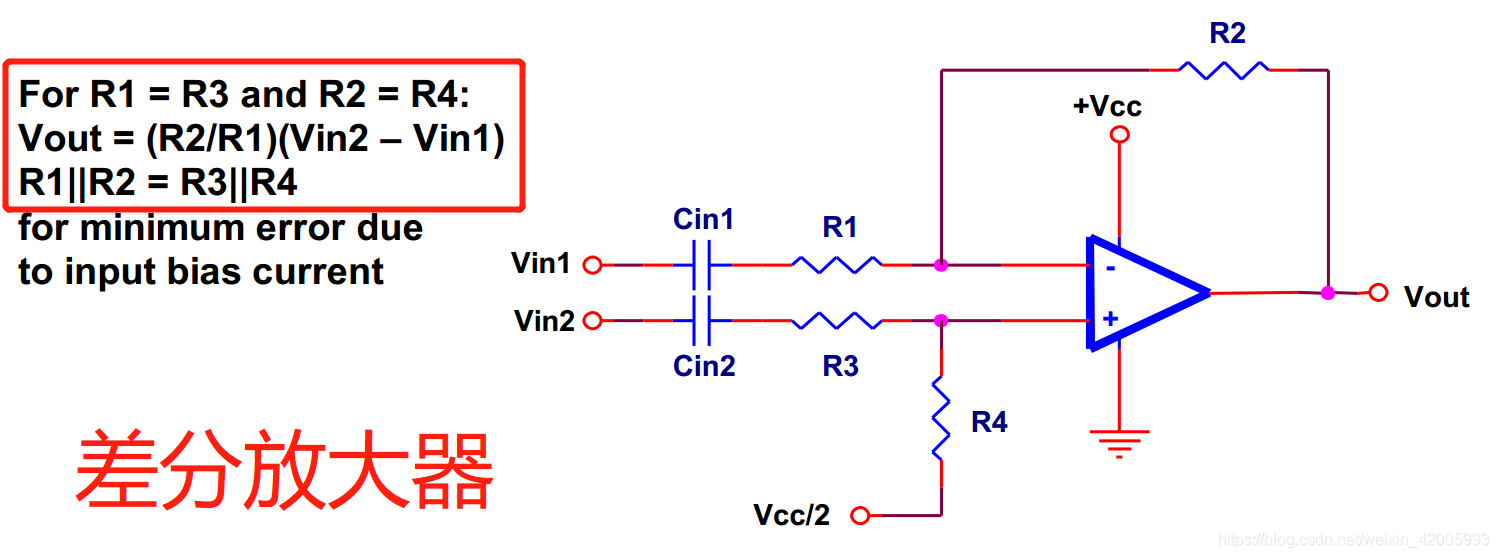

基本电路介绍：



注意：Cin的存在----输入和输出电压一般都是参考电源地的，如果直接将信号源的输出接到运放的输入端，这将会产生不可接受的直流偏移。如果发生这样的事情，运放将不能正确的响应输入电压，因为这将使信号超出运放允许的输入或者输出范围。

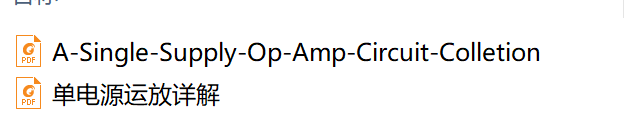

本文参考的是TI的《A-Single-Supply-Op-Amp-Circuit-Colletion》文档，文档内容更为详细，有单电源的反相器，衰减器，滤波器等等电路详细介绍。下面将原版的英文版和翻译的版本共享。
