首先说下个人对这个模块的调试心得(ACK模式)：

CE控制的发射接收时序一定要控制好，多注意文档提供的时序参考。
读写寄存器指令要加上R_REGISTER和W_REGISTER。
有操作发射接收数据，一定要清空TX_FIFO和RX_FIFO，否则只能发射接收一次数据。
有时频繁复位导致模块不正常，要重新上电(不知是不是我模块的问题....)。
还有一个就是，这模块没有通过读写寄存器来检测发射接收有没有相互连接上。只是直接发送接收数据，有时就会卡在模块正确初始化和TX_FIFO写入正确发送之间，个人感觉调试起来有点麻烦。

SI24R1芯片特性：

集成嵌入式ARQ基带协议引擎的无线收发器芯片，
工作频率范围为2400MHz-2525MHz，126个1MHz带宽的信道。
采用GFSK/FSK数字调制与调解技术，支持2Mbps，1Mbps，250Kbps。
关断电流小于0.7uA，待机模式下时钟工作电流小于15uA。

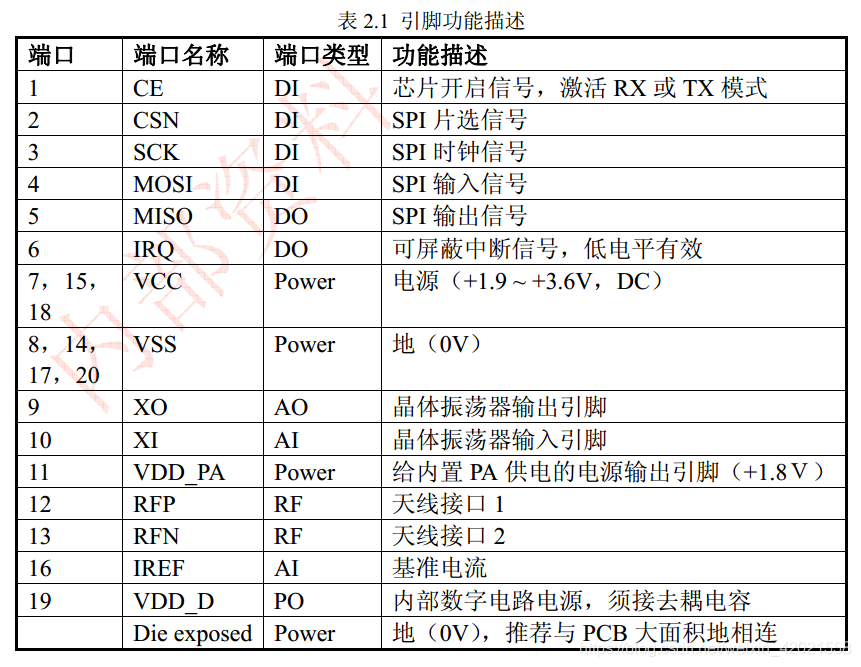

管脚参数：

五种工作模式：

Shutdown：PWR_UP=0，此模式下收发功能关闭，芯片停止工作，消耗电流最小，内部寄存器和FIFO值不变，仍可读写。
Standby：PWR_UP=1，只有晶振工作。此模式下，CE=1时，进入到Idle-TX或RX模式；CE=0时，返回Standby模式。
Idle-TX：晶振和时钟电路工作。FIFO为空，CE=1时，进入Idle-TX模式。此模式下，如果有数据包被发送到TX FIFO中，则芯片内部电路启动，发送数据。
TX：此模式条件为：TX FIFO有数据，PWR_UP=1，PRIM_RX=0，CE有至少10us高脉冲。进入顺序为：Shutdown →2ms→ TX。发送数据后，CE=1, TX FIFO有数据，则继续在TX 模式下发送数据，否则进入Idle-TX模式。CE=0立即返回Standby模式。ACK模式中，数据发送完成后，等待接收端应答。发送端接收到ACK信号，自动清除 TX FIFO数据并产生TX_DS中断。如果发送端在 ARD 时间内没有接收到 ACK 信号，则重新发送上一帧数据。当重发次数达到最大，仍没有收到确认信号时，发送端产生MAX_RT 中断。MAX_RT 中断在清除之前不能进行下一步的数据发送。
RX：此模式条件为：PWR_UP=1，PRIM_RX=1，CE=1。当接收数据包地址与芯片地址相同，且CRC正确，数据会自动存入RX FIFO，并产生接收中断。最多同时存3个有效数据包。ACK模式中，接收端在发送 ACK 信号时，取接收管道地址作为目标地址来发送 ACK 信号，所以发送端需要设置接收管道 0 地址与自身发送地址相同，以便接收 ACK 信号。

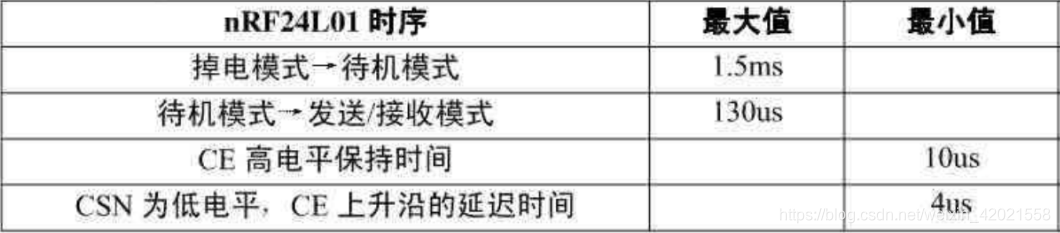

重要延时：

指令：

读写寄存器之前一定要进入待机模式或掉电模式。
指令位由高到低，数据低字节到高字节，每字节由高位到低位。
读寄存器：R_REGISTER+寄存器地址
写寄存器：W_REGISTER+寄存器地址，寄存器值

参考代码：

主函数：

int main(void)
{
	LED_CONFIG();
	KEY_CONFIG();
	GPIO_CONFIG();
	Usart_Config();
	CHECK_DEVICE();
	CHECK_DEVICE_RX();
	NRF24_RX_MODE();
	delay_ms(10);
	while(1)
	{
		uint8_t buf[32] = {0};
		uint8_t a,rxx[32];

		if(KEY1())
		{
			buf[0] = 0x88;
			NRF24_TX_MODE();
			LED_G(ON);
			delay_ms(30);
			LED_G(OFF);
			TXPACKET(buf);
			delay_ms(30);
		}
		buf[0] = 0;
		delay_ms(10);
		if(KEY2())
		{
			RXPACKET(rxx);
		}
	}
}

主要发射代码：

uint8_t DATAWIDTH=32;
uint8_t TX_ADDRESS[5]={0X3E,0x7E,0x7E,0x7E,0x7E};

//发送模式配置，ACK
void NRF24_TX_MODE(void)
{
	CE_L;

	SPI_WRITE_DATA(W_REGISTER+TX_ADDR,TX_ADDRESS,5);//写入发送地址，5字节
	SPI_WRITE_DATA(W_REGISTER+RX_ADDR_P0,TX_ADDRESS,5);//写入接收通道0地址，5字节

	SPI_RW_REG(W_REGISTER+FLUSH_TX,0xFF);//清空TX_FIFO
	SPI_RW_REG(W_REGISTER+EN_AA,0X01);//使能自动确认
	SPI_RW_REG(W_REGISTER+EN_RXADDR,0X01);//使能接收通道0
	SPI_RW_REG(W_REGISTER+SETUP_RETR,0X25);//750us自动重发延时，自动重发5次
	SPI_RW_REG(W_REGISTER+RF_CH,40);//射频通道40
	SPI_RW_REG(W_REGISTER+RF_SETUP,0X0F);//速率2Mbps，功率7dBm
	SPI_RW_REG(W_REGISTER+CONFIG,0X0E);//发送模式，2 Byte CRC

	CE_H;
	delay_ms(1);
}

//发送数据包
uint8_t TXPACKET(uint8_t *tx)
{
	uint8_t status;

	SPI_RW_REG(FLUSH_TX,DUMMY);

	CE_L;
	SPI_WRITE_DATA(W_TX_PAYLOAD,tx,DATAWIDTH);
	CE_H;

	while(IRQ_TX);
	status=SPI_R_REG(STATUS);
	SPI_RW_REG(W_REGISTER+STATUS,status);//清除标志位
	printf("status=0x%x\n",status);
	if(status&0x10)
	{
		SPI_RW_REG(W_REGISTER+FLUSH_TX,0xFF);
		printf("数据发送失败，达到最大发送次数！\n");
		return 0;
	}
	if(status&0x20)
	{
		SPI_RW_REG(W_REGISTER+FLUSH_TX,0xFF);
		printf("数据发送完成！\n");
		return 1;
	}
}

主要接收射代码：

extern uint8_t DATAWIDTH;
extern uint8_t TX_ADDRESS[5];

//发送模式配置，ACK
void NRF24_RX_MODE(void)
{
	CE_L;

	SPI_WRITE_DATA(W_REGISTER+RX_ADDR_P0,TX_ADDRESS,5);//写入接收通道0地址，5字节

	SPI_RW_REG(W_REGISTER+FLUSH_RX,0xFF);//清空RX_FIFO
	SPI_RW_REG(W_REGISTER+EN_AA,0X01);//使能自动确认
	SPI_RW_REG(W_REGISTER+EN_RXADDR,0X01);//使能接收通道0
	SPI_RW_REG(W_REGISTER+RF_CH,40);//射频通道40
	SPI_RW_REG(W_REGISTER+RX_PW_P0,DATAWIDTH);//设置接收通道0，与发送字节相同
	SPI_RW_REG(W_REGISTER+RF_SETUP,0X0F);//速率2Mbps，功率7dBm
	SPI_RW_REG(W_REGISTER+CONFIG,0X0F);//接收送模式，2 Byte CRC

	CE_H;
}

//接收数据
uint8_t RXPACKET(uint8_t *rx)
{
	uint8_t status,rdata[32];

	while(IRQ_RX);

	status=SPI_R_REG(STATUS);
	SPI_RW_REG(W_REGISTER+STATUS,status);//清除标志位
	printf("status=0x%x\n",status);

	if(status&0x40)
	{
		SPI_READ_DATA(R_RX_PAYLOAD,rdata,32);
		SPI_RW_REG(W_REGISTER+FLUSH_RX,0xFF);
		printf("接收的数据为：0x%x\n",rdata[0]);
		return 1;
	}
	else
		printf("数据接收失败！\n");
		return 0;
}

SPI参考代码：

发射接收模块共用MISO,MOSI,SCK,CE,IQR脚，CS不同管脚。默认上电SCK,CE为低，CS为高。

/*NRF24LO1指令定义*/

#define R_REGISTER 0x00
#define W_REGISTER 0x02
#define DUMMY      0x00

#define RX_PAYLOAD	0X61
#define TX_PAYLOAD	0XA0
#define FLUSH_TX 0XE1
#define FLUSH_RX 0XE2
#define RX_WID 0X60
#define NOP 0XFF
#define CONFIG 0X00
#define EN_AA 0X01
#define EN_RXADDR 0X02
#define SETUP_AW 0X03
#define SETUP_RETR 0X04
#define RF_CH 0X05
#define RF_SETUP 0X06
#define STATUS 0X07
#define OBSERVE_TX 0X08
#define RX_ADDR_P0 0X0A
#define RX_PW_P0 0X11
#define TX_ADDR 0X10
#define FIFO_STATUS 0X17
#define DYNPD 0X1C
#define FEATURE 0X1D

//读写字节
static uint8_t SPI_RW_BYTE(uint8_t wdata)//MSB
{
	uint8_t i;
	uint8_t rdata;
	//发送数据
	for(i=0;i<8;i++)
	{
		SCK_L;
		delay_us(5);
		((wdata<<i)&0x80)? MOSI_H : MOSI_L;
		delay_us(5);

		//接收数据
		rdata<<=1;
		SCK_TX;
		rdata|=MISO;
		delay_us(5);
		SCK_L;
	}
	return rdata;
}

//指令读写
static uint8_t SPI_RW_REG(uint16_t cmd,uint16_t val)
{
	uint8_t status;
	CS_L;
	status=SPI_RW_BYTE(cmd);
	SPI_RW_BYTE(val);
	CS_H;
	return status;
}

//读寄存器
static uint8_t SPI_R_REG(uint16_t reg)
{
	uint8_t status;
	CS_L;
	SPI_RW_BYTE(reg);
	status=SPI_RW_BYTE(DUMMY);
	CS_H;
	return status;
}

//写数据
static uint8_t SPI_WRITE_DATA(uint8_t cmd,uint8_t *wdata,uint8_t wnum)
{
	uint8_t status;
	CS_L;
	status=SPI_RW_BYTE(cmd);
	while(wnum)
	{
		SPI_RW_BYTE(*wdata++);
		//wdata++;
		wnum--;
	}
	CS_H;
	return status;
}

//读数据
static uint8_t SPI_READ_DATA_RX(uint16_t cmd,uint8_t *rdat,uint8_t wnum)
{
	uint8_t status;
	CS_L;
	status=SPI_RW_BYTE(cmd);
	while(wnum)
	{
		*rdat=SPI_RW_BYTE(DUMMY);
		rdat++;
		wnum--;
	}
	CS_H;
	return status;
}

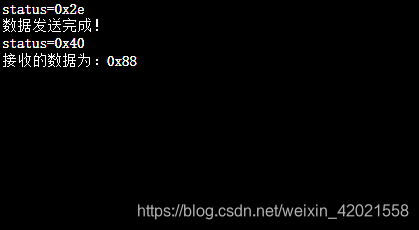

测试结果：

分别按下KEY1,KEY2。
