1 addCount transfer扩容

首先判断是否需要扩容，也就是当更新后的键值对总数baseCount>=阀值（sizeCtl）时，则重新进行hash;扩容进行两个阶段:
1.有一个线程正在扩容，另一个线程进来协助扩容；
2.如果当前没有扩容，直接触发扩容操作；

private final void addCount(long x, int check) {
...
if (check >= 0) {
            Node<K,V>[] tab, nt; int n, sc;
            while (s >= (long)(sc = sizeCtl) && (tab = table) != null &&//判断s 是concurrentMap的总个数 是否大于阀值，并且表不为空
                   (n = tab.length) < MAXIMUM_CAPACITY) {//表的长度不小于2的30次方
                int rs = resizeStamp(n);//生成唯一的时间戳？下面详解
                if (sc < 0) {//判断是否有线程正在扩容
                这 5 个条件只要有一个条件为 true，说明当前线程不能帮助进行此次的扩容，
直接跳出循环
//sc >>> RESIZE_STAMP_SHIFT!=rs 表示比较高 RESIZE_STAMP_BITS 位
生成戳和 rs 是否相等，相同
//sc=rs+1 表示扩容结束
//sc==rs+MAX_RESIZERS 表示帮助线程线程已经达到最大值了
//nt=nextTable -> 表示扩容已经结束
//transferIndex<=0 表示所有的 transfer 任务都被领取完了，没有剩余的
hash 桶来给自己自己好这个线程来做 transfer
                    if ((sc >>> RESIZE_STAMP_SHIFT) != rs || sc == rs + 1 ||
                        sc == rs + MAX_RESIZERS || (nt = nextTable) == null ||
                        transferIndex <= 0)
                        break;
                    if (U.compareAndSwapInt(this, SIZECTL, sc, sc + 1))//当前线程尝试帮助扩容
                        transfer(tab, nt);
                }
                else if (U.compareAndSwapInt(this, SIZECTL, sc,
                 //表示没有线程扩容，则由此线程进行扩容                            (rs << RESIZE_STAMP_SHIFT) + 2))
                    transfer(tab, null);//
                s = sumCount();
            }
        }
}

1.1 resizeStamp

用来生成一个和容器相关的扩容戳；

static final int resizeStamp(int n) {
    return Integer.numberOfLeadingZeros(n) | (1 << (RESIZE_STAMP_BITS - 1));
}

Integer.numberOfLeadingZeros 这个方法是返回无符号整数n最高位的非零个数的和；
10的二进制是 0000 0000 0000 0000 0000 0000 0000 1010 ，这个方法返回的就是28；
根据resizeStamp 运算规则，resizeStamp（16）= 32796 ，二进制位
【0000 0000 0000 0000 1000 0000 0001 1100】
当第一个线程要扩容时，U.compareAndSwapInt(this, SIZECTL, sc, (rs << RESIZE_STAMP_SHIFT) + 2)
，相当于原来的二进制地位变为高位，【1000 0000 0001 1100 0000 0000 0000 0000 】。加2后，【1000 0000 0001 1100 0000 0000 0000 0010 】

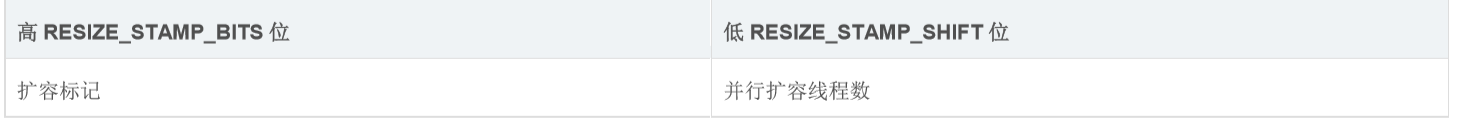

，高16位标识扩容戳，低16位标识扩容的线程数，
在这里插入图片描述
这样存储的优点有:
1.ConcurrentHashMap支持并发扩容，当前数组扩容的话，可以有多个线程来共同负责；
2.可以保证每次扩容都生成一个唯一的时间戳，每一次扩容都会有不同的n,所以生成的时间戳也不同；
疑惑点2:第一个线程扩容的时候为什么要+2?
因为+1表示线程正在进行初始化，2表示一个西安测绘给你正在进行扩容操作，对于sizeCtl的操作都时基于位运算，不用关心算出来的数值是多少，只关心二进制下的值，而sc+1 会在低16位上加1；

transfer

这个方法是用来扩容的，扩容的核心操作在于数据的转移，，在单线程环境下数据的转移很简单，无非就是把旧数组中的数据迁移到新的数组。但是这在多线程环境下，在扩容的时候其他线程也可能正在添加元素，这时又触发了扩容怎么办？如果只是加互斥锁，则会带来性能上很大的开销，因为互斥锁会导致西安测绘给你在访问临界资源时，进行阻塞，持有锁的线程耗时越长，其他竞争线程就会一直被阻塞，导致吞吐量较低。而且还可能导致死锁。
ConcurrentHashMap 采用了cas实现无锁并发同步，利用多线程来进行扩容，它时把node数据当作多线程之间的共享任务队列，通过指针来划分每个线程负责的区间，每个线程通过逆序遍历来实现扩容，迁移完的bucket 会被ForwardingNode替换；
1、fwd:这个类是个标识类，用于指向新表用的，其他线程遇到这个类会主动跳过这个类，因为这个类要么就是扩容迁移正在进行，要么就是已经完成扩容迁移，也就是这个类要保证线程安全，再进行操作。
2、advance:这个变量是用于提示代码是否进行推进处理，也就是当前桶处理完，处理下一个桶的标识
3、finishing:这个变量用于提示扩容是否结束用的

private final void transfer(Node<K,V>[] tab, Node<K,V>[] nextTab) {
        int n = tab.length, stride;
        //将n>>>3 除以cup核心数，如果小于16 则就使用16
        // 这里的目的是让每个 CPU 处理的桶一样多，避免出现转移任务不均匀的现象，如果桶较少
的话，默认一个 CPU（一个线程）处理 16 个桶，也就是长度为 16 的时候，扩容的时候只会有一
个线程来扩容
        if ((stride = (NCPU > 1) ? (n >>> 3) / NCPU : n) < MIN_TRANSFER_STRIDE)
            stride = MIN_TRANSFER_STRIDE; // subdivide range
        if (nextTab == null) {            // initiating
            try {
            //新加一个数组 将n*2
                @SuppressWarnings("unchecked")
                Node<K,V>[] nt = (Node<K,V>[])new Node<?,?>[n << 1];
                nextTab = nt;
            } catch (Throwable ex) {      // try to cope with OOME
                sizeCtl = Integer.MAX_VALUE;//扩容失败，将sizeCtl只为最大
                return;
            }
            nextTable = nextTab;
            transferIndex = n;
        }
        int nextn = nextTab.length;//新表的长度
        // 创建一个 fwd 节点，表示一个正在被迁移的 Node，并且它的 hash 值为-1(MOVED)，也
就是前面我们在讲 putval 方法的时候，会有一个判断 MOVED 的逻辑。它的作用是用来占位，表示
原数组中位置 i 处的节点完成迁移以后，就会在 i 位置设置一个 fwd 来告诉其他线程这个位置已经
处理过了，具体后续还会在讲
        ForwardingNode<K,V> fwd = new ForwardingNode<K,V>(nextTab);//标志位
        boolean advance = true;
        boolean finishing = false; // to ensure sweep before committing nextTab
        // 首次推进为 true，如果等于 true，说明需要再次推进一个下标（i--），反之，如果是
false，那么就不能推进下标，需要将当前的下标处理完毕才能继续推进
//通过 for
自循环处理每个槽位中的链表元素，默认 advace
为真，通过 CAS
设置
transferIndex
属性值，并初始化 i
和 bound
值， i
指当前处理的槽位序号， bound
指需要处理
的槽位边界，先处理槽位 15
的节点；


        for (int i = 0, bound = 0;;) {
            Node<K,V> f; int fh;
            while (advance) {
                int nextIndex, nextBound;
                //i表示下一个待处理的桶
                if (--i >= bound || finishing)
                    advance = false;
                else if ((nextIndex = transferIndex) <= 0) {//所有桶被分配完毕
                    i = -1;
                    advance = false;
                }
                通过 cas 来修改 TRANSFERINDEX,为当前线程分配任务，处理的节点区间为
(nextBound,nextIndex)->(0,15)
                else if (U.compareAndSwapInt
                         (this, TRANSFERINDEX, nextIndex,
                          nextBound = (nextIndex > stride ?
                                       nextIndex - stride : 0))) {
                    bound = nextBound;//0
                    i = nextIndex - 1;//15
                    advance = false;
                }
            }
            i<0 说明已经遍历完旧的数组，也就是当前线程已经处理完所有负责的 bucket
            if (i < 0 || i >= n || i + n >= nextn) {
                int sc;
                if (finishing) {//扩展完
                    nextTable = null;//删除成员变量
                    table = nextTab;//更新table数组
                    sizeCtl = (n << 1) - (n >>> 1);//（32*0.75）
                    return;
                }
                //sizeCtl在迁移前会设置为(rs << RESIZE_STAMP_SHIFT) + 2
                //每个线程参与扩容则sizeCtl+1
                //线程退出扩容则-1
                if (U.compareAndSwapInt(this, SIZECTL, sc = sizeCtl, sc - 1)) {
                //第一个扩容的线程，执行 transfer 方法之前，会设置 sizeCtl =
//(resizeStamp(n) << RESIZE_STAMP_SHIFT) + 2)
//后续帮其扩容的线程，执行 transfer 方法之前，会设置 sizeCtl = sizeCtl+1
//每一个退出 transfer 的方法的线程，退出之前，会设置 sizeCtl = sizeCtl-1
那么最后一个线程退出时：必然有
//sc == (resizeStamp(n) << RESIZE_STAMP_SHIFT) + 2)，即 (sc - 2)
//== resizeStamp(n) << RESIZE_STAMP_SHIFT
// 如果 sc - 2 不等于标识符左移 16 位。如果他们相等了，说明没有线程在
帮助他们扩容了。也就是说，扩容结束了。
                    if ((sc - 2) != resizeStamp(n) << RESIZE_STAMP_SHIFT)

                        return;
                    finishing = advance = true;
                    //再次检查循环的表
                    i = n; // recheck before commit
                }
            }
            //如果该节点为空，则表示处理过了
            else if ((f = tabAt(tab, i)) == null)
                advance = casTabAt(tab, i, null, fwd);
                表示该位置已经完成了迁移，也就是如果线程 A 已经处理过这个节点，那么线程 B 处理这个节点
时，hash 值一定为 MOVED
            else if ((fh = f.hash) == MOVED)//
                advance = true; // already processed
          ...

扩容的图解
ConcurrentHashMap支持并发扩容，实现方式时把node进行拆分，让每个线程处理自己的区域，假设table数组总长度是64，默认情况下，那么每个线程可以分到16个bucket。然后每个线程处理的范围，按倒序来做迁移
通过for循环自行处理每个槽位的中的链表元素，，默认advace为真，通过CAS设置transferIndex 属性值，并初始化i和bound值， i指当前处理的槽位序号，bound指需要处理的槽位边界，先处理槽位31的节点；（bound,i） =(16,31) 从31的位置往前推动。
在这里插入图片描述

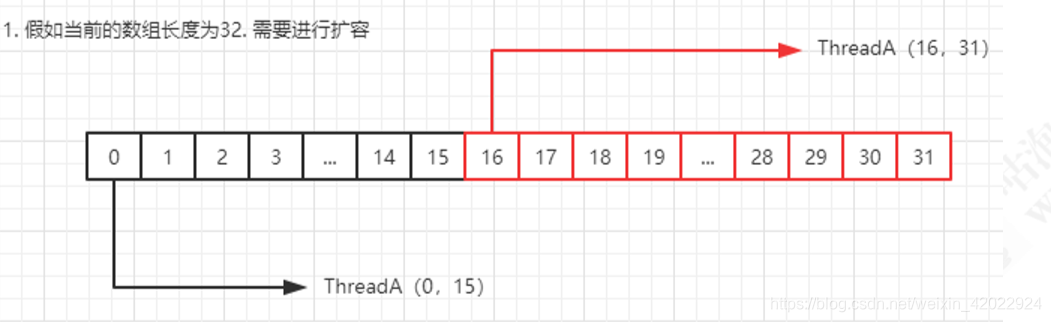

假设这个时候ThreadA在进行transfer，那么逻辑图表示如下
在这里插入图片描述
在当前假设条件下，槽位 15 中没有节点，则通过 CAS 插入在第二步中初始化的 ForwardingNode节点，用于告诉其它线程该槽位已经处理过了；

sizeCtl扩容退出机制
在扩容操作transfer的第2414行，代码如下
if (U.compareAndSwapInt(this, SIZECTL, sc = sizeCtl, sc - 1)) {
if ((sc - 2) != resizeStamp(n) << RESIZE_STAMP_SHIFT)
每存在一个线程执行扩容操作，就通过cas执行sc-1,接着判断(sc-2) !=resizeStamp(n) << RESIZE_STAMP_SHIFT ；如果相等，表示当前整个扩容操作的最后一个线程，则表示扩容结束，如果不相等，还需要这样操作，防止不同扩容之间出现相同的sizeCtl，可以避免sizeCtl重叠的问题；

数据迁移

 synchronized (f) {//对该节点加锁，开始处理数组该位置的迁移
                    if (tabAt(tab, i) == f) {
                        Node<K,V> ln, hn;//ln表示低位，ln:表示高位
                        //下面代码是把链表拆分为两部分，高位和地位，0在高位，1在地位。
                        if (fh >= 0) {
                            int runBit = fh & n;
                            Node<K,V> lastRun = f;
                            for (Node<K,V> p = f.next; p != null; p = p.next) {
                                int b = p.hash & n;
                                if (b != runBit) {
                                    runBit = b;
                                    lastRun = p;
                                }
                            }
                            if (runBit == 0) {
                                ln = lastRun;//设置低位
                                hn = null;
                            }
                            else {
                                hn = lastRun;//设置高位
                                ln = null;
                            }
                            for (Node<K,V> p = f; p != lastRun; p = p.next) {
                                int ph = p.hash; K pk = p.key; V pv = p.val;
                                if ((ph & n) == 0)
                                    ln = new Node<K,V>(ph, pk, pv, ln);
                                else
                                    hn = new Node<K,V>(ph, pk, pv, hn);
                            }
                            setTabAt(nextTab, i, ln);将低位的链表放在 i 位置也就是不动
                            setTabAt(nextTab, i + n, hn);;//将高位链表放在 i+n 位置
                            setTabAt(tab, i, fwd);//标记已处理
                            advance = true;
                        }
                        ...

高低位原理分析

ConcurrentHashMap在做链表迁移时，采用高低位来实现；
1.如何实现高低位链表的分区

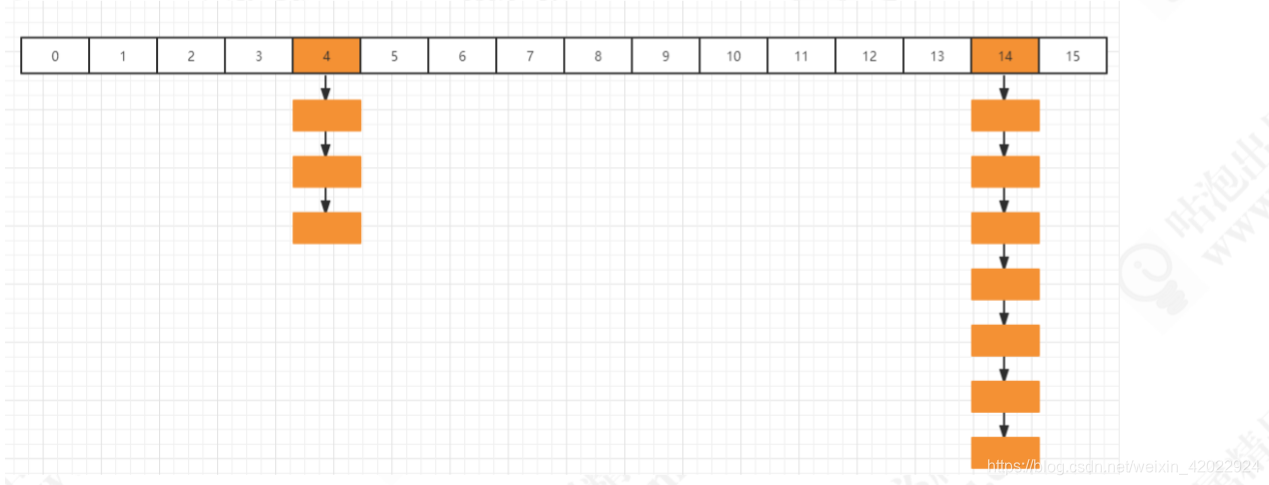

假设队列是这样的，
在这里插入图片描述
第14个槽位链表长度大于8时，且数组长度为16，优先通过扩容来解决链表过长；
假如当前线程正在处理槽位为14的节点，它是一个链表结构，在代码中，首先定义两个变量节点 ln 和 hn，实际就是 lowNode 和 HighNode，分别保存 hash 值的第 x 位为 0 和不等于 0的节点，通过fn&n可以将这个链表分为两类，，A类是hash值的第X位为0，B类是hash值的第 x位为不等于 0（至于为什么要这么区分，稍后分析），并且通过lastRun记录最后要处理的节点。最终要达到的目的是，A 类的链表保持位置不动，B 类的链表为 14+16(扩容增加的长度)=30

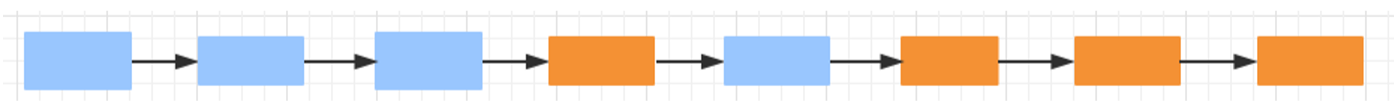

我们把 14 槽位的链表单独伶出来，我们用蓝色表示 fn&n=0 的节点，假如链表的分类是这样
在这里插入图片描述

for (Node<K,V> p = f.next; p != null; p = p.next) {
    int b = p.hash & n;
     if (b != runBit) {
        runBit = b;
        lastRun = p;
    }
}

通过上面这段代码遍历，会记录 runBit 以及 lastRun，按照上面这个结构，那么 runBit 应该是蓝色节点，lastRun应该是第6个节点接着，再通过这段代码进行遍历，生成ln链以及hn链

for (Node<K,V> p = f; p != lastRun; p = p.next) {
    int ph = p.hash; K pk = p.key; V pv = p.val;
    if ((ph & n) == 0)
        ln = new Node<K,V>(ph, pk, pv, ln);
    else
        hn = new Node<K,V>(ph, pk, pv, hn);
}

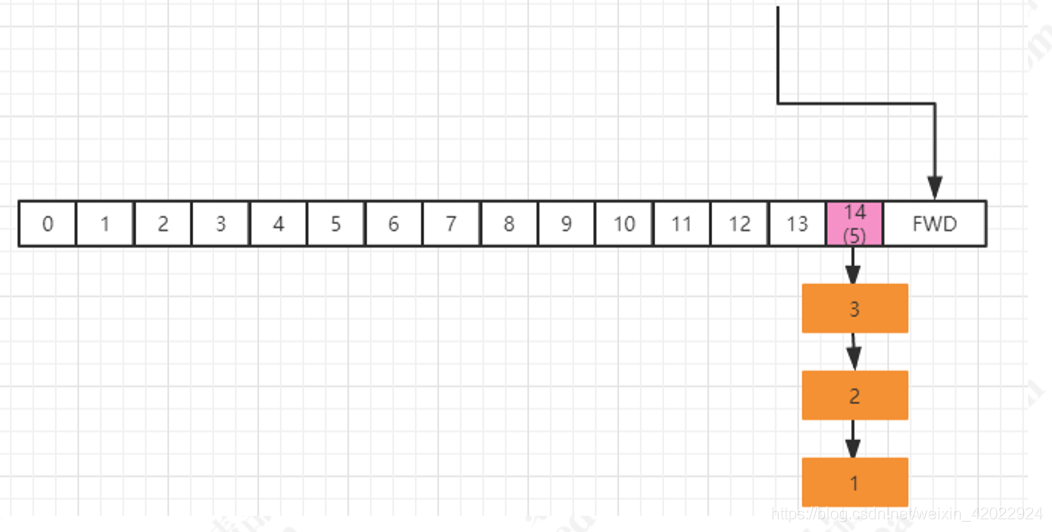

在这里插入图片描述
接着，通过cas把hn链表放到i+n位上，并且设置当前节点为fwd，表示已经被当前线程迁移完了；

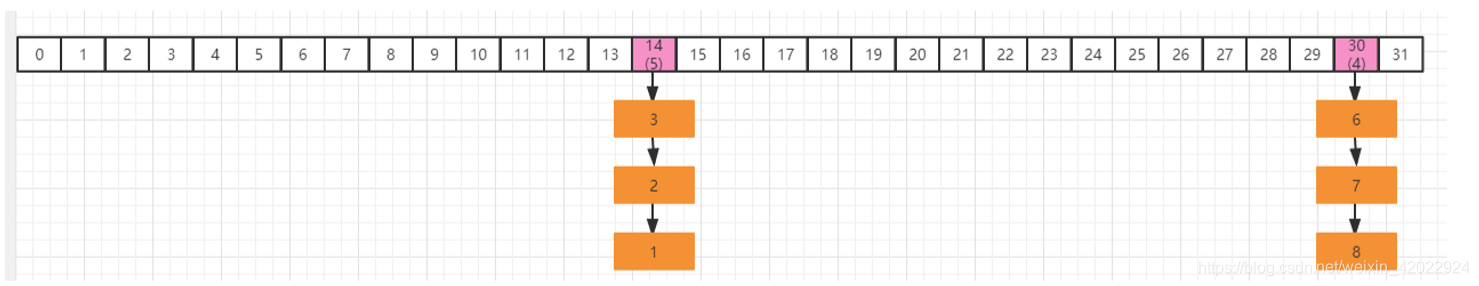

迁移完后的图形

为什么要实现高低位划分？

这个要根据ConcurrentHashMap计算下标的来看，
(f = tabAt(tab, i = (n - 1) & hash)) == null ；
通过(n-1) & hash来获得在table中的数组下标来获取节点数据，【&运算是二进制运算符，1 & 1=1，其他都为0】
例如:
数组长16,二进制是【0001 0000】，减一以后的二进制是【0000 1111】假如某个key的hash值=9，对应的二进制是【0000 1001】，那么按照（n-1） & hash的算法 0000 1111 & 0000 1001 =0000 1001 ，运算结果是9 ,
当我们扩容以后，16变成了32，那么(n-1)的二进制是【0001 1111】仍然以hash值=9的二进制计算为例 0001 1111 & 0000 1001 =0000 1001 ，运算结果仍然是9 ,
我们换一个数字，假如某个key的hash值是20，对应的二进制是【0001 0100】，仍然按照(n-1) & hash 算法，分别在16为长度和32位长度下的计算结果 16位： 0000 1111 & 0001 0100=0000 0100 32位： 0001 1111 & 0001 0100 =0001 0100.
同一个结果在扩容前和扩容后的位置不一样，而使用高低位的迁移方式，就是解决这个问题. 大家可以看到，16位的结果到32位的结果，正好增加了16. 比如 20 & 15=4 、20 & 31=20 ； 4-20 =16 比如 60 & 15=12 、60 & 31=28； 12-28=16 所以对于高位，直接增加扩容的长度，当下次hash获取数组位置的时候，可以直接定位到对应的位置。
这个地方又是一个很巧妙的设计，直接通过高低位分类以后，就使得不需要在每次扩容的时候来重新计算hash，极大提升了效率；
