Houdini中的体积--Volume、VDB、Fog、SDF的区别与联系

已于 2022-08-17 17:56:06 修改
阅读量5.1k 收藏 35
点赞数 9
文章标签： houdini
于 2022-07-30 10:48:37 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42023595/article/details/126069043
版权
本文介绍了Houdini中的四种体积类型：Volume、VDB、Fog和SDF。Fog Volume存储密度，SDF Volume则通过距离值表示内外位置。VDB是一种开源的、高效的体积数据格式，因其稀疏存储和快速解算而被广泛采用。了解这些概念对于在Houdini中进行体积操作至关重要。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

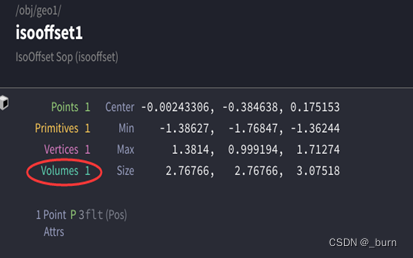

Houdini支持两种体积类型，它自己的体积格式（也就是-Volume，有两种）和VDB格式。
在这里插入图片描述
在这里插入图片描述

Fog volume和SDF volume是Houdini自带的不同类型的体积，他们的特点是每个体素都有值。

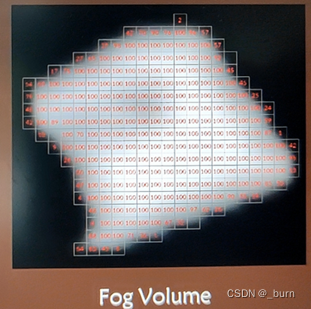

Fog volume实际是储存了每个体素的密度。
在这里插入图片描述

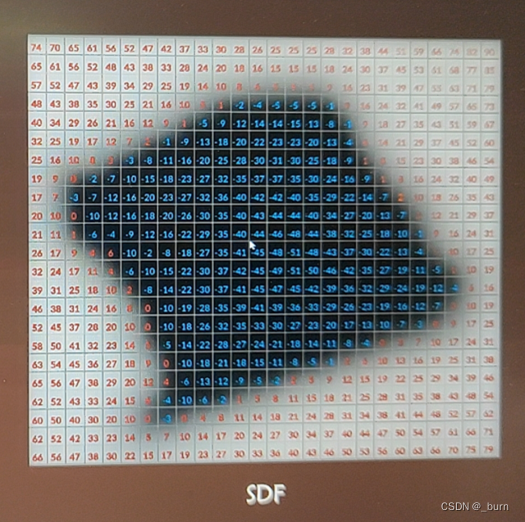

SDF volume中(SDF Signed Distance Filed 是带符号的距离场)，每个体素存储了一个数值，数的值表示到表面的距离，正数代表在物体外，负数代表在物体内，0表示在物体表面(需要精度较高)。所以将几何体转化为碰撞物的时候，实质就是转化为SDF，利用体素的数值来判断是否发生碰撞。
在这里插入图片描述

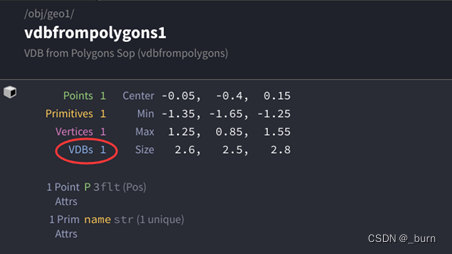

VDB(梦工厂研发，又叫openVDB)是一种较新的开源体积数据类型(可以使用houdini导出vdb给maya使用等)，这个里面包含了多种密度等体积数据，是比fog，
