1.概述

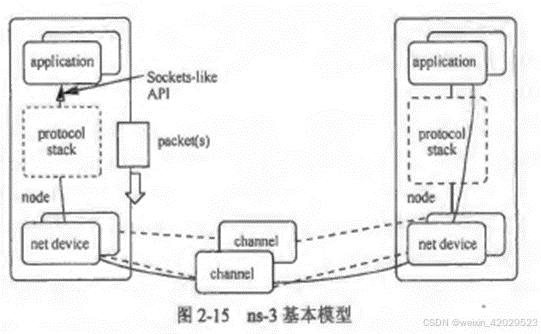

前面章节已经介绍了NS-3基本模型中的应用层和协议栈Internet模型，如下图所示，本节将介绍网络设备模型。

如上图所示NS-3基本模型，通常一个节点可以通过多个网络设备同时连接到多条信道上。

• Application应用层模型提供多种业务流量，如OnOff、PacketSink和BulkSend等；

• Protocol stack，即Internet模型，包括传输层TCP/UDP，和网络层IP；

• NetDevice网络设备一般包括物理层和MAC层。网络设备模型与信道强相关，比如接入P2P信道必须使用P2P网络设备，不能通过WIFI网络设备接入；

• channel信道模型：P2P信道，CSMA信道，WIFI信道。

2.网络设备

表1 常用网络设备模块

网络设备模块	用途
Point-to-point	点对点网络
CSMA	实现基于IEEE802.3的以太网网络，包括MAC层，物理层和媒体信道
Wi-Fi	实现基于IEEE802.11a/b/g的无线网络，也可以是有基础设施的ad hoc网络
Mesh	实现基于IEEE802.11s的无线mesh网络
wimax	实现基于IEEE802.16标准的无线城域网络

常用网络设备如表1所示，不同的网络使用不同的网络设备，后续将分小节展开介绍以下几个网络设备：

1. 点到点 (PointToPoint)
2. 有线局域网（CSMA）
3. 无线局域网（WIFI）

本节介绍将点到点P2P网络。

1.点到点（PointToPoint）
ns-3 的点到点通信模型是一个非常简单的点对点数据链路，通过点到点信道连接了整整 2 个点到点网络设备。 这可以被看作是相当于一个全双工 RS-232 或RS-422 链路。
数据封装在点到点协议 (PPP-RFC 1661), 但是链路控制协议 CLCP) 和相关的状态机均未实现。

在ns-3 中结点和信道分别抽象为Node、Channel以及结点中连接信道的网络设备NetDevice类这 3 个 C++。不同类型对应这不同的 NetDevice 和 Channel 子类。

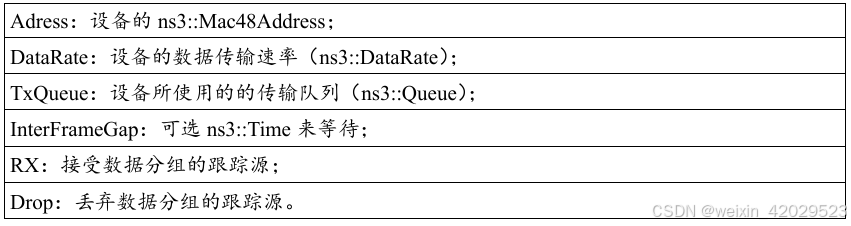

PointToPointNetDevice 提供以下属性：

PointToPointChannel 提供以下属性：

以first.cc为例，介绍P2P通信模型的建立。

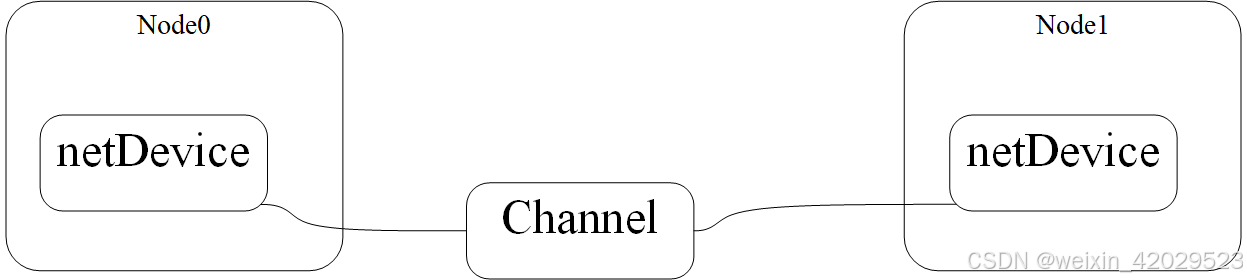

通信模型如下图所示，两个节点通过P2P信道进行通信。

如下图所示，创建了P2P拓扑结构。具体步骤如下：
(1). 创建两个P2P节点nodes。
(2). 创建P2P信道，并设置信道数据速率和时延属性。
(3). 创建网络设备devices，并连接节点与信道。

实现代码如下：

    NodeContainer nodes;
    nodes.Create(2);//创建两个节点

    PointToPointHelper pointToPoint; //通过helper创建P2P信道
    pointToPoint.SetDeviceAttribute("DataRate", StringValue("5Mbps")); //设置信道速率属性
    pointToPoint.SetChannelAttribute("Delay", StringValue("2ms")); //设置信道时延属性

    NetDeviceContainer devices;
    devices = pointToPoint.Install(nodes);//两个节点分别安装了P2P网络设备，节点之间是P2P信道，并将网络设备容器返回。

CSMA和WIFI网络设备的介绍内容见下节。
