HLW8110在86盒上的应用

86盒型开关和86型插座

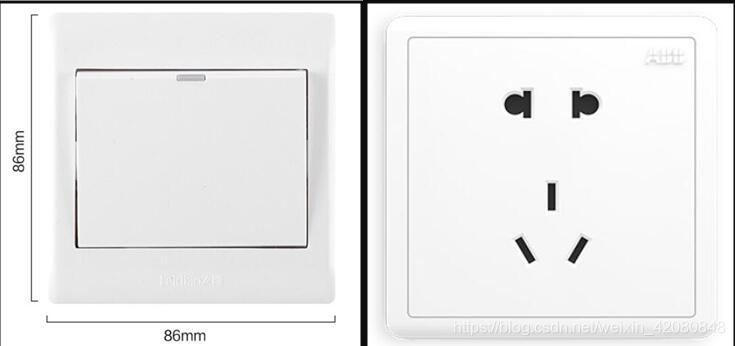

86盒，又名铁方盒，是一种接线盒的规格，也是在电力装修方面的一个行业标准。比如家里灯的开关，在墙里的一个盒就是接线盒，分为底盒和面板。底盒基本上都是一样的，面板因不同品牌和不同的型号各有不同，但都可以装在同一规格的86盒里。

单火线开关和零火线开关

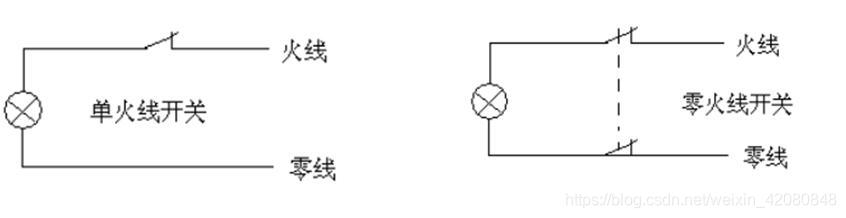

86盒开关又分为单火线开关和零火线开关，如下图所示，单火线开关只有一组触点，接在火线上，只接通或断开火线，零火线开关有两组触点，分别接零线和火线，火线和零线同时接通或切断。

单火线开关的工作原理
单火线开关是不是不需要零线都能工作，其实“单火线”是相对电子开关盒来说的（只需要接入火线到开关盒中，不需要接入零线到开关盒中）,对整个电路来说，实际上也是经过零火线来工作的，只不过借用了灯具作为连接零线的通路。这会产生了一个问题，由于节能灯或 LED 类灯具只要通过很小的电流，在关灯时都会产生闪烁发光现象，特别是 LED 灯闪光的时候非常亮，这个电流一般不能大于 30μA，当然有些灯具大一些（例如 100μA）也不会闪，但为了做成的开关能适应更多的灯具这个电流是越小越好。

单火线产品和零火线产品的优缺点及改造的难度
单火线技术的产品，由于技术原因，性能不是很稳定，无法关闭功率15W一下的小功率的LED灯，荧光灯。接线时，需要在靠近灯的位置，加装一个原厂配置的电容，改装和新装都有难度。
零火线技术的产品，比较稳定，能有效关闭小功率LED灯,荧光灯。产品升级比较容易，但安装接线时需要有零线和火线。

市面上的86盒开关智能产品
智能型86盒开关，一般是在盒内增加控制电路，增加无线控制模块，比如WIFI、蓝牙或zigbee等，同时增加功率测量电路，可以检测负载的功率大小和用电情况。

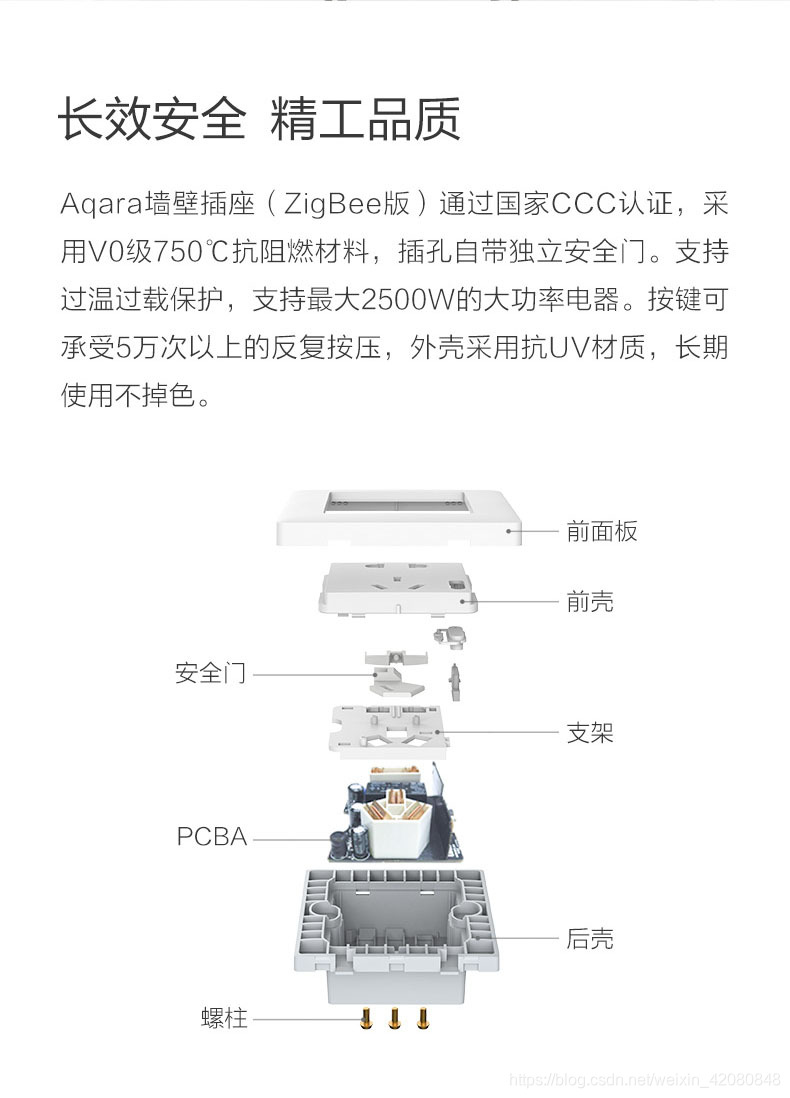

(图片来自aqare绿米智能86盒)

86盒因为结构原因，空间小，散热不好， 所以在设计时应该考虑到散热的问题，易发热的器件应，比如继电器和分流电阻应和其它器件保持一定的间隔。
有些86盒插座产品，会带有USB充电输出，这种产品一定要注意对强电的处理，要将USB输出口进行强电的隔离。

HLW8110典型应用电路

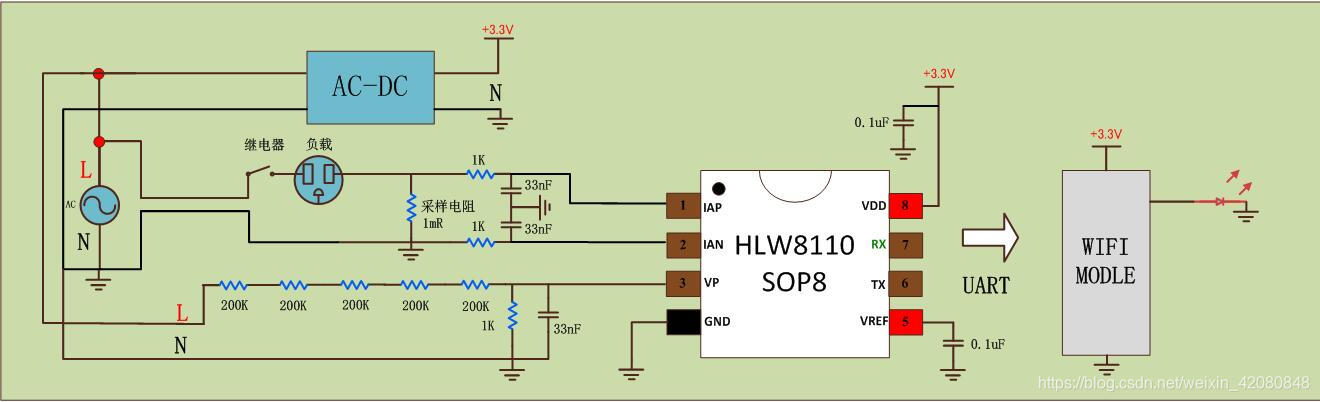

下图是HLW8110的典型电路，外围电路简单，外围器件非常少，单路通道可用于检测负载设备的功率、电压、电流和用电量，通过UART或接口传输数据至MCU，HLW8110内部可以设置功率过载、电压过载和电流过载阀值，通过内部寄存器可以查询，并可以检测电压过零点。

HLW8110因为体积小，采用的是SOP8封装，且外围电路简单，非常适合用于86盒产品的交流检测功能模块里，HLW8110出厂己经校准，出厂精度1%，因此只需要控制外围器件的精度，整个产品无需校准，也可以达到1%左右精度。
