史密斯圆 知识

史密斯圆

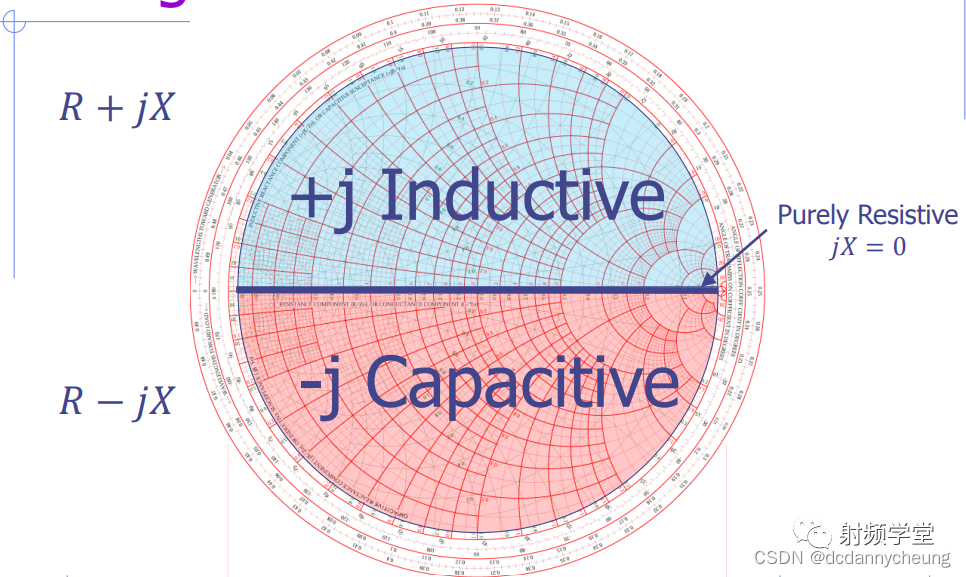

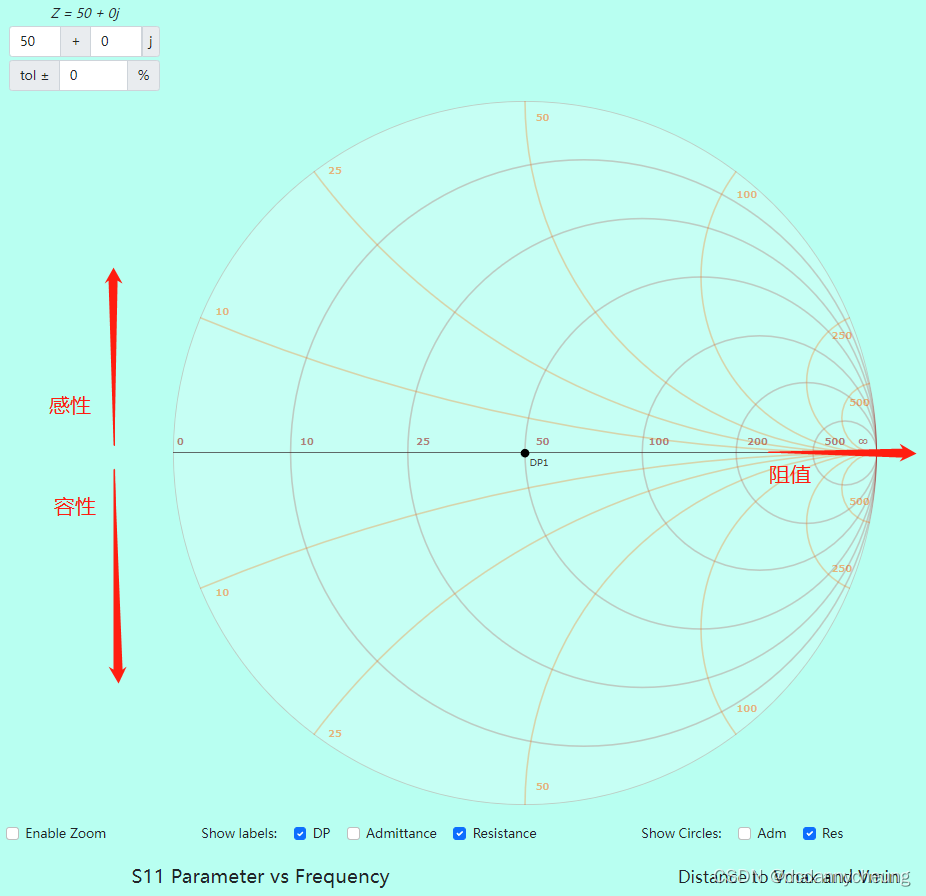

1.容性 感性

上半圆表示感性 下半圆容性

因为容抗是1/jwc =-j/wC 感抗是jwL

所以容抗有负数 在圆的负半轴

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-aosrOieF-1657847604360)(../typero image/image-20220715090017936.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-CTIu7ijt-1657847604361)(../typero image/640-16578474229182.png)]

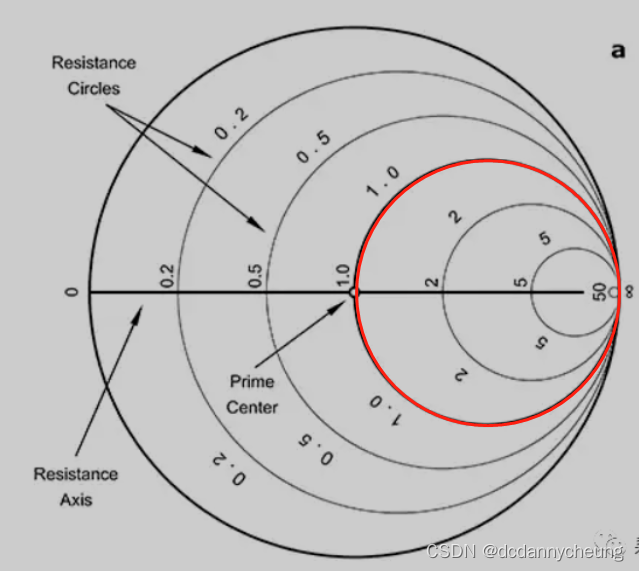

2.等电阻圆

从左往右,从0→1→∞,

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-St1afO0C-1657847604361)(../typero image/image-20220715090404955.png)]

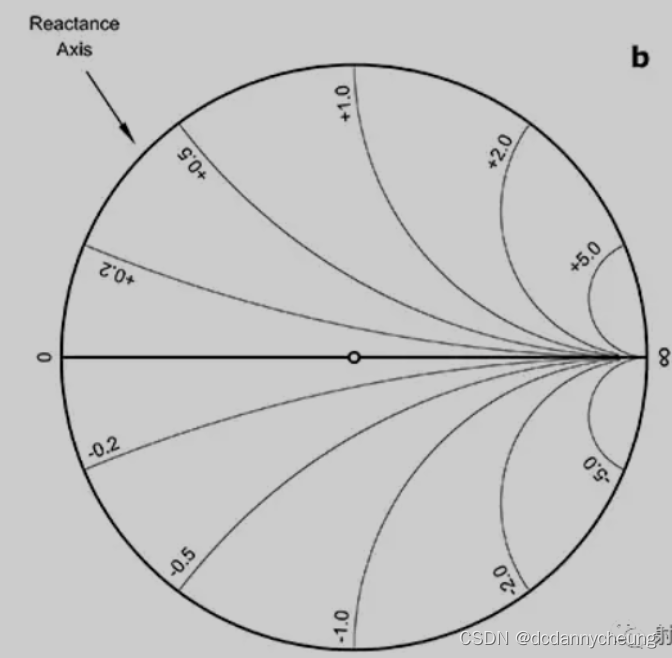

3.等电抗圆

电抗用 X 表示,是复数阻抗的虚数部分,用于表示电感及电容对电流的阻碍作用。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-SLTMT95D-1657847604362)(../typero image/image-20220715090457561.png)]

4.等电纳圆

电抗的倒数,是导纳的虚数部分,按性质可分为容纳和感纳。

阻抗为电阻和电抗的总和
Z=R+jX,R 为电阻

导纳定义为阻抗的倒数,是电导和电纳的统称
Y=1/Z=G+jB,Y为导纳,G为电导,B为电纳

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-TGnsBC0k-1657847604362)(../typero image/image-20220715090528546.png)]

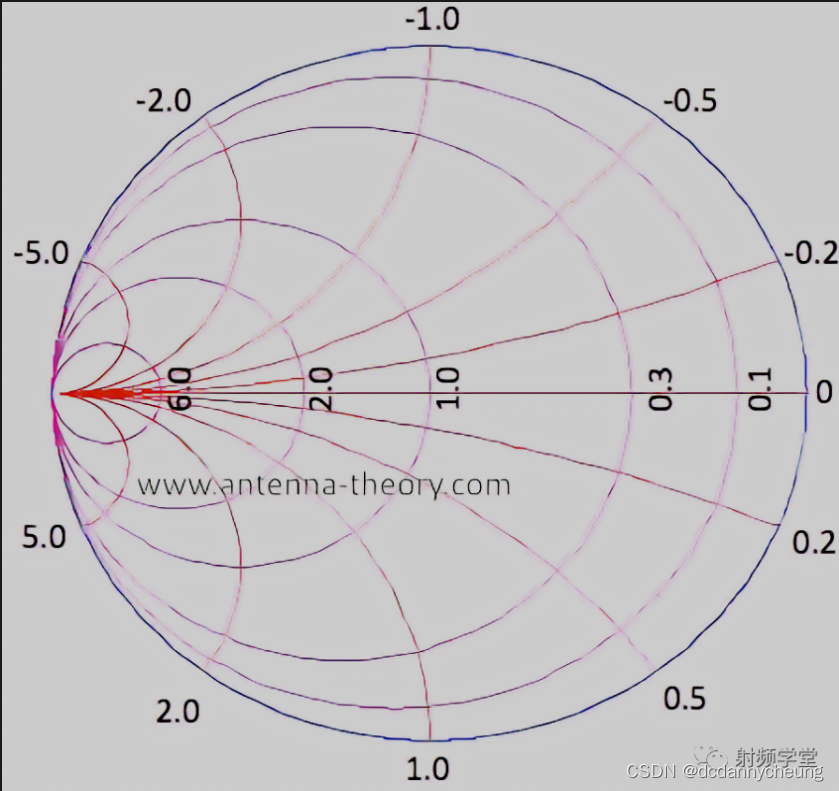

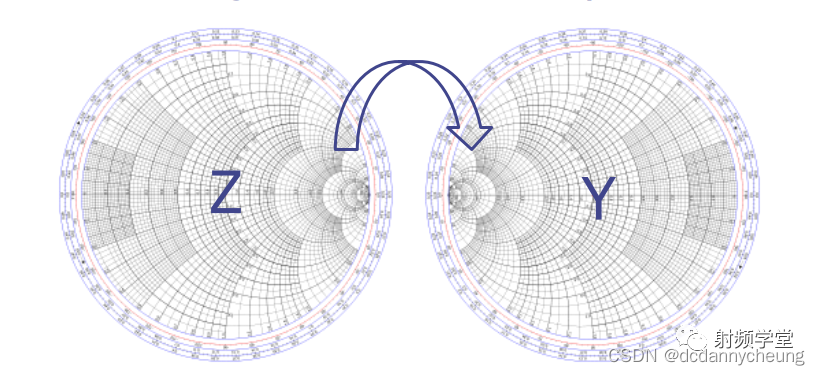

电纳和电抗互为倒数,反应到圆图上就是

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-KWSS83jf-1657847604363)(../typero image/640.png)]

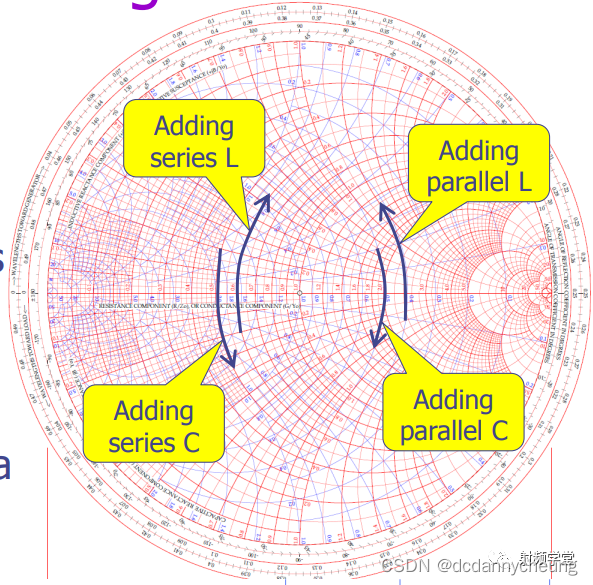

5.串并联电容电感

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-gbraA92K-1657847604363)(../typero image/640-16578474623434.png)]

[外链图片转存中…(img-gbraA92K-1657847604363)]
