android 蓝牙连接rtk,DJI Mobile SDK：RTK API 使用简介（Android）

本文 RTK 设置流程基于 DJI SDK 4.9 版本

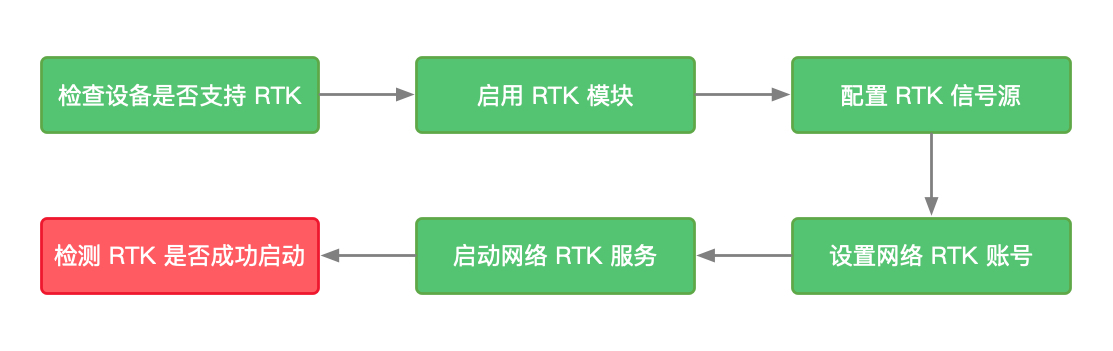

RTK 设置流程

设置步骤：

检查设备是否 support RTK

setRtkEnabled 设置 RTK 模块可用

设置 RTK 的信号源，目前 4.9 版本仅提供了两种信号源设置，本地基站(D-RTK) 和网络 RTK。DJI 自带的平板遥控器是有与本地基站进行对频设置信号源，但本篇的讲解主要基于网络 RTK

网络 RTK 的设置需要 千寻账号

启用网络服务会去校验当前千寻账号是否可用

检测 RTK 服务是否成功启用

代码

检查设备是否支持 RTKfun isRTKSupport(): Boolean? {

return getFlightControl()?.isRTKSupported

}

启用 RTK 模块getFlightControl()?.rtk?.setRtkEnabled(enable) { p0 -> p0.toDJIResult(djiResult) }

设置 RTK 信号源getFlightControl()?.rtk?.setReferenceStationSource(ReferenceStationSource.CUSTOM_NETWORK_SERVICE){

p0 -> p0.toDJIResult(djiResult)

}

设置 RTK 信号源为网络信号，ReferenceStationSource 所支持的信号有：

NONE

BASE_STATION

CUSTOM_NETWORK_SERVICE

UNKNOWN

设置 RTK 网络账号

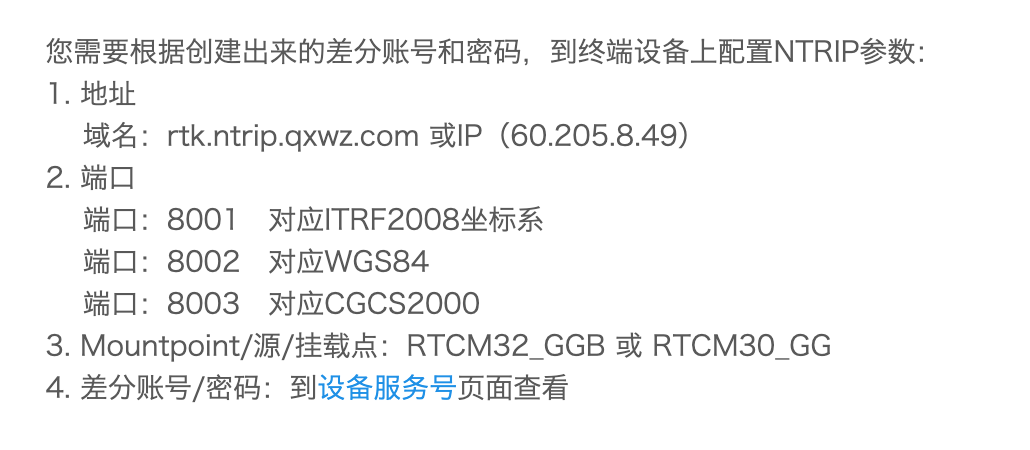

在设置网络账号之前，需要知道千寻账号所包含的信息：

设置账号

val settings = NetworkServiceSettings.Builder()

.userName(userName)

.password(psw)

.ip(ip)

.port(port)

.mountPoint(mountPoint).build()

DJISDKManager.getInstance().rtkNetworkServiceProvider.customNetworkSettings = settings

启用网络 RTK 服务

1、 启用网络服务

DJISDKManager.getInstance().rtkNetworkServiceProvider.startNetworkServiceWithCompletion { djiError -> djiError.toDJIResult(djiResult) }

在启用网络账户成功之后，我们需要检测当前的账户是否可用。

2、 检测账户是否可用

DJISDKManager.getInstance().rtkNetworkServiceProvider.addNetworkServiceStateCallback {

netWorkServiceState ->

val state = netWorkServiceState.channelState

}

检测账户是一个监听的过程，他会不停的返回当前账户的设置状态，channelState 返回的是枚举类 NetworkServiceChannelState，这里列举几个常见的信息：

TRANSMITTING (已连接，即账户设置成功)

LOGIN_FAILURE (登录失败，账号错误或是过期)

AIRCRAFT_DISCONNECTED (飞机未连接)

DISABLED (当前不可用)

NETWORK_NOT_REACHABLE (当前连接设备没有网络)

READY (准备开始连接)

DISCONNECTED (服务断开)

检测 RTK 是否启动使用

DJI 提供了 setStateCallback 实时监听当前飞机是否正在使用 RTK 信号

getFlightControl()?.rtk?.setStateCallback {

rtkState ->

}

rtkState 实时返回当前 RTK 情况，包括基站、定位、GPS、北斗、卫星数量等信息，但最重要的信息是判断当前 RTK 信号是否正在被使用:

rtkState.isRTKBeingUsed()

拓展

由于电池的局限性，对于土方测量工程来说，飞完一块地表一块电池是完全不够用的，为了实现一个 feature 的完整性，我们采用断电续飞的方式，即低电量作业时返航更换电池，重新飞回到返航工作点继续剩余的飞行。但目前我们遇到的挑战是 Phantom 4 RTK 的账户信息是保存在飞机上的，更换电池时飞机就失去了 RTK 信号，这时我们需要重新设置一遍千寻的账号，重新启动 RTK 网络服务，但重复的流程会给用户带来极不友好的体验，我们需要的是在用户无感知的情况下，重新连接上 RTK 信号。

提出解决方案

用户在第一次进入应用设置 RTK 账户时，检测当前账户可用时将用户信息保存到 SharedPreferences。每次断电开机时，我们能检测到当前飞机的连接状态，我们可以根据这个状态获取到飞机是否已连接，如果连接的话，取出第一次操作时存储的用户信息，我们自动为用户设置一遍账户，并启动 RTK 网络服务。

实现

保存账户信息

if (networkServiceState.getChannelState() == NetworkServiceChannelState.TRANSMITTING) {

SpManager.putString(MeshConstant.QianXunAccount.NAME, strAccount);

SpManager.putString(MeshConstant.QianXunAccount.PASSWORD, strPassword);

SpManager.putString(MeshConstant.QianXunAccount.HOST, strHost);

SpManager.putString(MeshConstant.QianXunAccount.PORT, strPort);

SpManager.putString(MeshConstant.QianXunAccount.MOUNT, strMount);

}

连接监听

在 registerSDK 时，conComponentChange 会返回当前连接无人机的状态

mDJISDKManagerCallback = new DJISDKManager.SDKManagerCallback() {

...

public void onComponentChange(BaseProduct.ComponentKey componentKey, BaseComponent baseComponent, BaseComponent baseComponent1) {

if (baseComponent1 != null) {

baseComponent1.setComponentListener(new BaseComponent.ComponentListener() {

public void onConnectivityChange(boolean isConnected) {

Log.d("TAG", "onComponentConnectivityChanged: " + isConnected);

notifyStatusChange(isConnected);

}

});

}

}

这个地方为了解耦，采用了 EventBus 通知需要该状态的页面

private void notifyStatusChange(boolean isConnected) {

DJIProductEvent event = new DJIProductEvent();

event.setConnect(isConnected));

EventBus.getDefault().post(event);

}

自动注册

public void onConnectEvent(DJIProductEvent event) {

if(!event.isConnect()) return;

//todo 实现上述设置 RTK 账号步骤

}
