双光耦开关电源电路图_带闺女玩科技——开关电源中的人生哲理

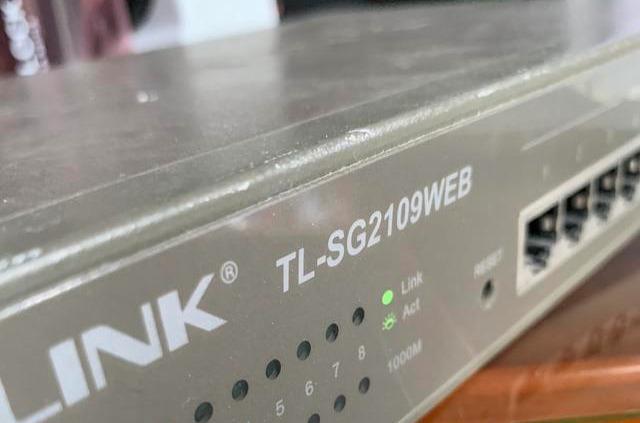

话说，小区垃圾桶里不知谁扔了一台交换机。我对一向热衷捡东西，捡块儿石头都想剖开看看有无宝石的闺女说：咱们捡了吧——至少能拆点元件，就算是空的，还留下一个机壳[奸笑]。

回家拆机发现电源板无输出。闺女问我会修不？我说：不会，但是我可以学习一下。一芯一片，当思来之不易；半容半阻，恒念物力维艰。

于是，从网上找个类似的电路图，开始带闺女折腾——

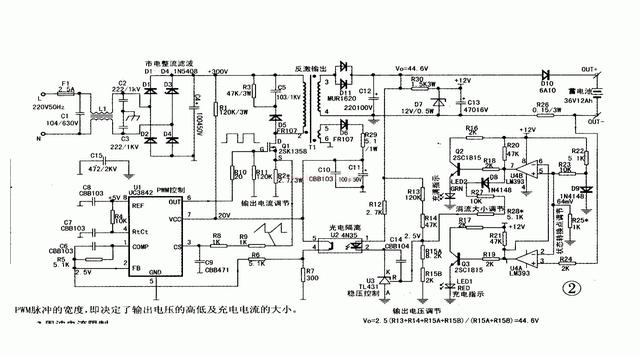

一种用了3842的充电器电路

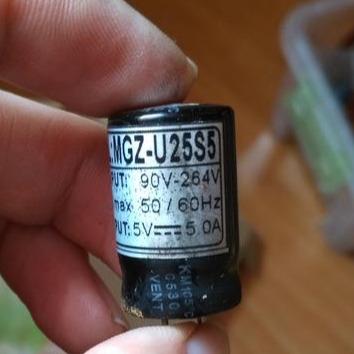

一、更换漏电的滤波电容，立竿见影，电源有了输出。

如同人生，当外界干扰纷纷，便无法心无旁骛地输出正能量了。如何过滤？效法电容，君不见奔腾江水，一入海便平静下去，有容乃大。对于世界，对于他人，我们应当大度能容，不要把自己的生命浪费在无谓的争论之中。

不过，输出虽然正常却带不动负载，继续……

二、更换失效光耦。

光耦将输出取样反馈给控制器，控制开关管的工作。

如同人生，接受各种反馈，调整自己的身心状态，才能长治久安散发光彩。不能妄自尊大，动辄自己永远是正确的，只有自己才能如何如何。接受批评与反馈不仅是气度，而且是输出自身价值之必须。

三、开关管老化，更换之。

此MOS管高速导通和截止，通过调整占空比实现稳压。

如同人生，总在对立的矛盾中获得中道或平衡，在劳与逸，得与失，对与错，主观与客观，物与心之间寻找其背后的一元复始。

经过一二三，我这瞎猫又碰了个死耗子，电源修好了，交换机工作正常。

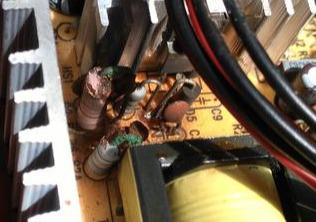

又见一些电阻，在长久的工作中烧得面目全非。更换之——吸收箝位电路，作用很大，若没有，则变压器漏感能量将会在开关管关断瞬间，转移至其极间电容，使开关管集电极承受较高的电压应力。在此电源中，这部分能量便消耗于这些电阻。

如同人生，总是有许多负能量需要宣泄，且这些能量往往很大，在电路中用的都是大功率电阻。负能量不能堵塞，亦不能坐视不睬。不要试图消灭负能量，灭了它正能量也就不存在了。或许可以像中药里柴胡枳壳配伍，一升一降，宣通气机，才是正理。

我想，在这世上，山河大地，草木土石，电脑手机，无一不是识心的外化，物质与我的意识仿佛无法割裂。如果我的眼睛能看到更大一点点的电磁波谱，世界绝非如此模样。

于是，觉着自觉，法同此心，心同此理。

背景：

据说开关电源诞生于美国。50年代，美国宇航局为火箭载荷小型化轻量化而开发。开关电源使用开关管产生高频电压，通过高频变压器输出，省去了体积庞大的工频变压器，且转化效率极高。苹果最早将开关电源用于计算机，80年代计算机领域完成电源换代，全面开关电源化。至今用于家电各领域。客观地说，我国在开关电源方面起步较晚。不过呢，弯道超车，弯道超车……

---
