预热4、STM32最小系统设计

最新推荐文章于 2025-03-11 17:48:30 发布
最新推荐文章于 2025-03-11 17:48:30 发布
阅读量9.6k 收藏 84
点赞数 9
分类专栏： STM32
本人所有的文章均是自己在学习过程中一步步验证与总结后，以笔记的形式共享出来给大家学习与参考，如有错望提出讨论与修改。如有侵权的地方请告知作者及时删除,谢谢!
本文链接：https://blog.csdn.net/weixin_42108484/article/details/80436337
版权

一、STM32最小系统应包含以下部分

以STM32F407VET6为例：



①供电

供电常采用的是3.3V，范围取值是1.8-3.6V

②复位：开关和上拉电阻构成，当开关按下就会产生低电平

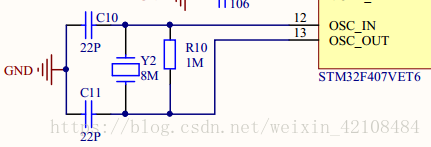

③时钟：外部晶振（2个）

一般是接4-26M的外部晶振

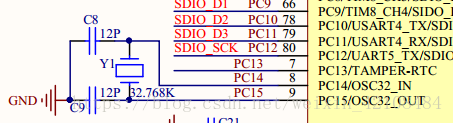

用到RTC时，需要接RTC的低速外部时钟，接32.768K的晶振

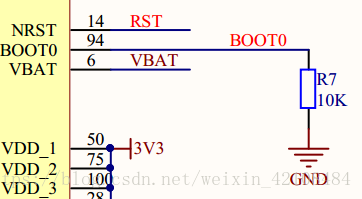

④Boot启动模式选择

用串口下载时，就是通过跳线帽来实现选择下载或执行程序

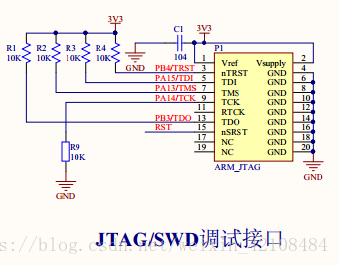

⑤下载电路（串口/JTAG/SWD):串口下载一般是用USART1，只需要两个IO。而JTAG需要用到20个IO







⑥后备电池：给RTC和后备区供电

-------------------------------------END--------------------------------------------
