从TIA V13SP1 开始，S7-1200 V4.0开始，支持以下处理Variant类型的变量的指令，如图1-2所示。

图1 LAD中Variant类型的变量比较操作指令

图2 SCL中Variant类型的变量比较操作指令

EQ_Type、NE_Type、TypeOf

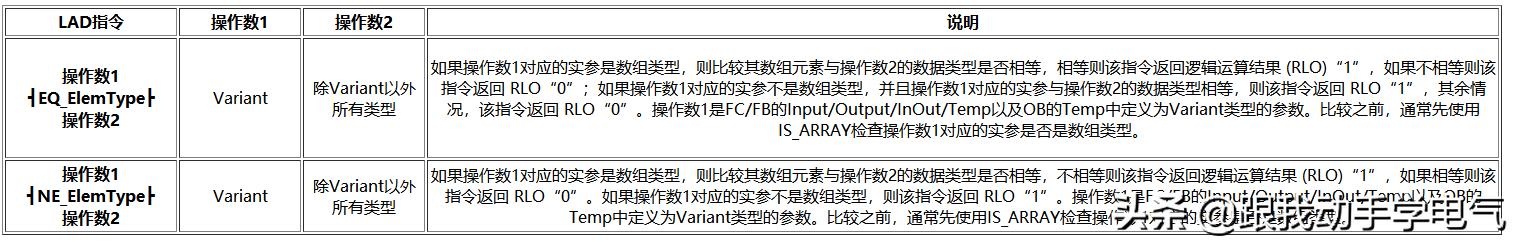

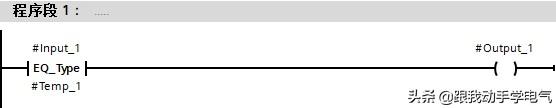

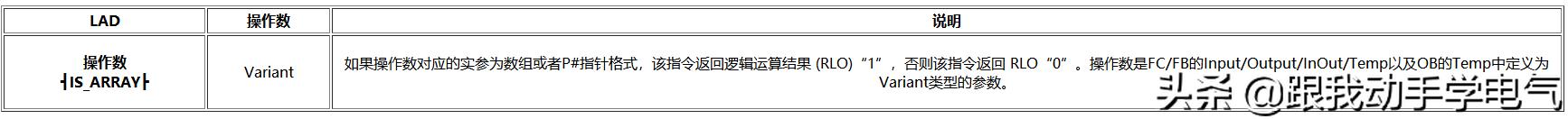

LAD指令详情

SCL指令：TypeOf(操作数)，操作数是FC/FB的Input/Output/InOut/Temp中定义为Variant类型的参数，该语句输出是数据类型，在程序中只能用在IF与CASE进行比较。

用法1：IF指令，操作数对应的实参的类型与一个变量类型的比较，例如：

IF (TypeOf(操作数1) = 变量类型(例如Byte))

...

END_IF;

用法2：IF指令，两个操作数对应的实参的类型比较，例如：

IF (TypeOf(操作数1) = TypeOf(操作数2))

...

END_IF;

用法3：CASE OF指令，操作数对应的实参的类型与多个变量类型的比较，例如：

CASE (TypeOf(操作数)) OF

Byte:

...

Int:

...

ELSE

...

END_CASE;

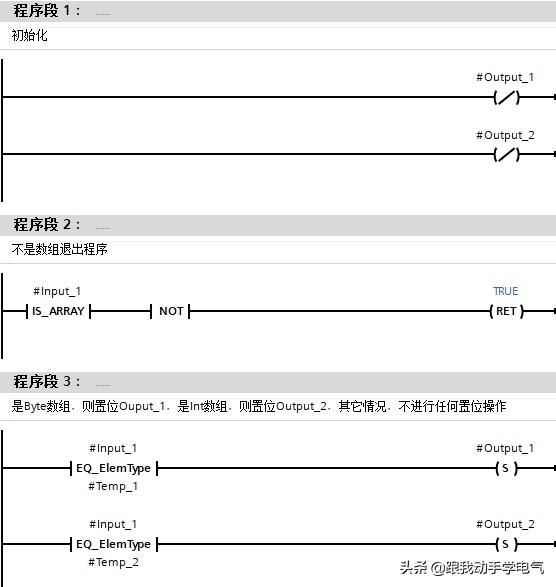

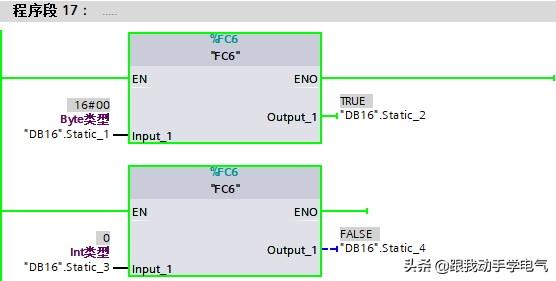

使用举例：

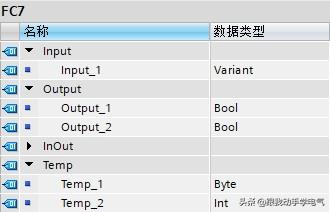

编写FC，检查
